Roger MCX102-BRD 1 élargisseur de passage

Roger MCX102-BRD 1 élargisseur de passage

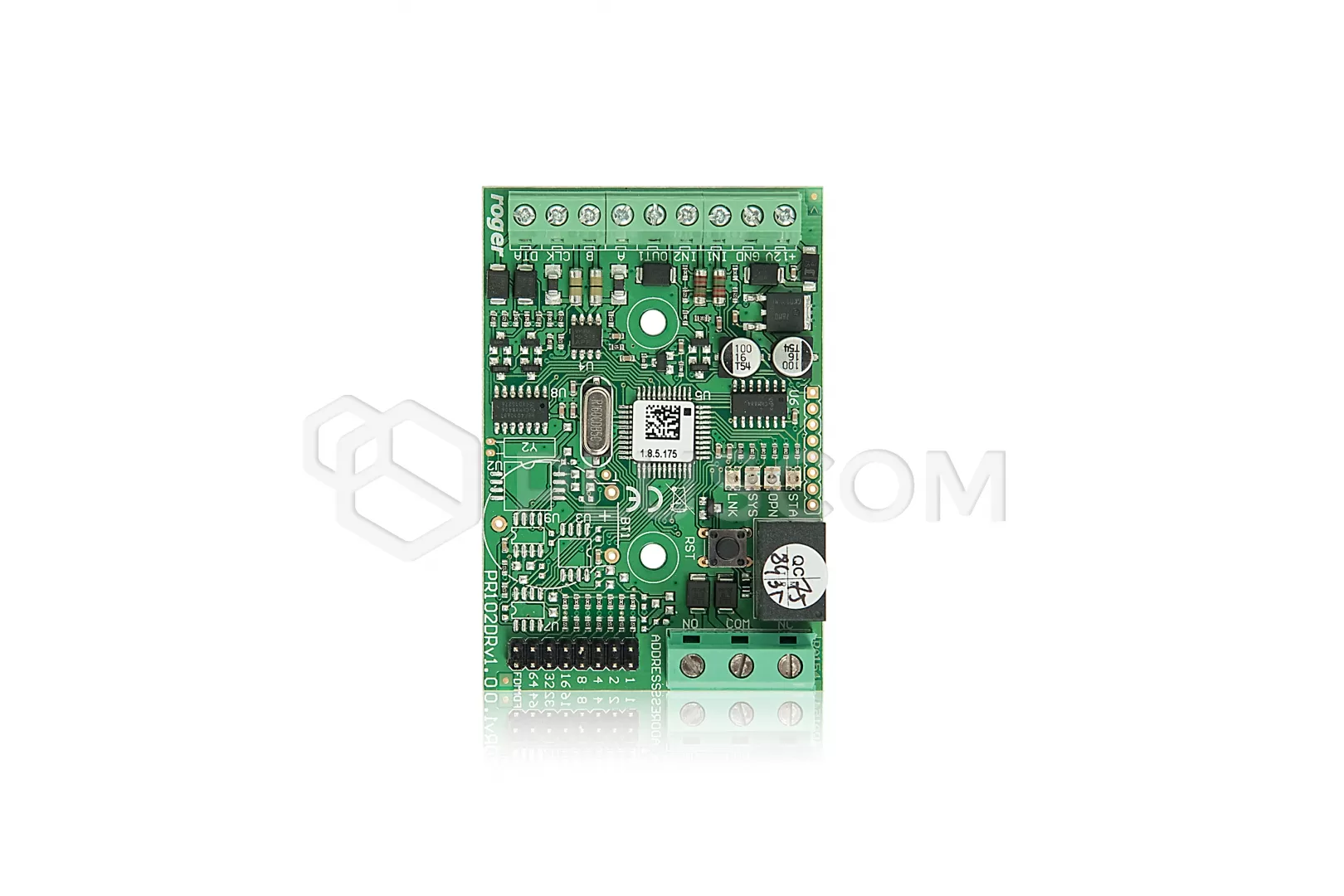

MCX102-BRD est un expandeur d'entrées/sorties dédié au système RACS 5.
Il fonctionne avec deux lecteurs de la série PRT (interface RACS CLK/DTA) ou un lecteur avec interface Wiegand 24..66 bit.
L'interface Wiegand peut être utilisée pour communiquer avec des lecteurs et des terminaux d'autres fabricants. La communication Wiegand est réalisée via les lignes d'entrée (IN1, IN2) de l'expandeur et permet le fonctionnement d'un lecteur.
Les appareils connectés peuvent être utilisés de la même manière que les lecteurs de la série MCT connectés directement au bus RS485 du contrôleur.

La communication entre l'expandeur et le contrôleur d'accès MC16 est assurée par le bus RS485, auquel il est possible de connecter jusqu'à 16 dispositifs du système RACS 5 au total, chacun ayant une adresse individuelle comprise entre 100 et 115.
Le MCX102-BRD nécessite une alimentation 12VDC.

CARACTÉRISTIQUES

• 2 entrées NO/NC
• 1 sortie relais NO/NC 1,5 A/30 V
• 1 sortie transistor 150 mA/15 VDC
• possibilité de connecter deux lecteurs de la série PRT (interface RACS CLK/DTA)
• possibilité de connecter un lecteur Wiegand 24..66 bits
• interface RS485
• Interface Wiegand
• Interface RACS CLK/DTA
• Configuration et mise à jour du logiciel via RS485
• trois indicateurs LED
• Option de montage sur rail DIN
• bornes à vis

SPÉCIFICATIONS TECHNIQUES

• tension d'alimentation :
• • nominale 12VDC
  • admissible 10-15VDC
• consommation moyenne de courant 40mA
• distances :
• • jusqu'à 1200 m Longueur du bus RS485 entre le contrôleur et l'expandeur
  • jusqu'à 150 m entre l'expandeur et les terminaux PRT ou Wiegand
• Classe d'environnement : I
• degré de protection : IP20
• température de fonctionnement : +5°C ~ +40°C
• dimensions : 80x54x20mm
• poids : 50g
