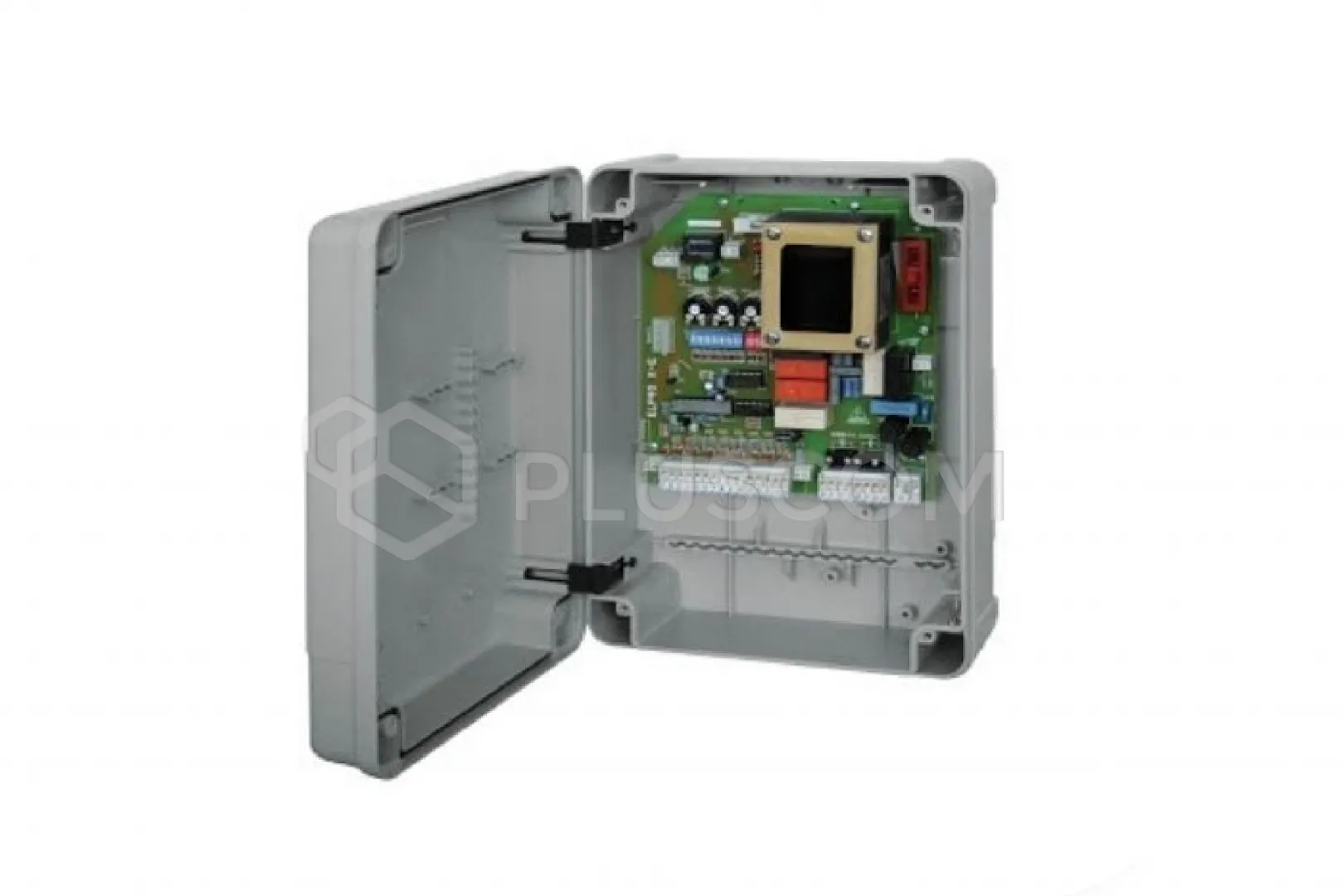

Fadini 7271L Centrala sterująca ELPRO XE do dwóch siłowników 230V 1PH
Centrala sterująca ELPRO XE do dwóch siłowników 230V 1PH z mechanicznymi
ogranicznikami krańcowymi i bez.
LOGIKA DZIAŁANIA
Tryb automatyczny, półautomatyczny, krok po kroku,
funkcja wykrywania przeszkód, funkcja furtki, uderzenie hydrauliczne i miganie
lampy przed otwarciem bramy.
FUNKCJE PODSTAWOWE
Intuicyjna regulacja za pomocą trymerów i
przełączników DIP-switch: wyjście na zamek elektryczny, pamięć czasów,
regulator momentu obrotowego dla elementów elektromechanicznych, zegar
zewnętrzny, semafor do maks. trzech świateł, zielone/czerwone diagnostyczne
diody LED ułatwiające ocenę stanu automatyki. Wymiary obudowy 210 x 295 x 110
mm. Poziom ochrony IP 64. Temperatura eksploatacji -20°C +55°C
Centrale sterujące są w całości projektowane i produkowane w zakładach
Meccanica Fadini.
Są one zgodne z obowiązującymi normami i dyrektywami w zakresie kompatybilności
elektromagnetycznej i spełniają wymogi każdego rodzaju instalacji: bram
skrzydłowych, bram przesuwnych, szlabanów automatycznych, drzwi, bram
dwuskrzydłowych, jednoskrzydłowych lub łamanych, czy też wysuwanych słupków
hydraulicznych.
Każda centrala sterująca ELPRO posiada własny układ logiczny dostosowany do
rodzaju siłownika. Łatwe programowanie różnych funkcji.
Wszystkie płyty są wyposażone w złącze do radioodbiorników Fadini.
W celu uzyskania blokady drzwi na plastikowej obudowie, można zamontować
wyłącznik odcięcia napięcia wyposażony w dźwignię
CECHY:
- Zasilanie trójfazowe: NIE
- Działanie fotokomórki przy otwieraniu: TAK
- Wejście drugiej pary fotokomórek: TAK
- Dedykowane wejście listwy bezpieczeństwa: NIE
- Dedykowane wejście drugiej listwy bezpieczeństwa: NIE
- Urządzenie do autotestu bezpieczeństwa fotokomórki (DSA): NIE
- Urządzenie do autotestu krawędzi bezpieczeństwa (DACS): NIE
- Hamulec elektroniczny: NIE
- Zapamiętywanie pozostałego czasu pracy silnika w przerwanych cyklach:
TAK
- Łagodny start i zwalnianie: NIE
- Regulacja siły: TAK
- RT data: NIE
- Nauka czasów pracy za pomocą pilota: NIE
- Tryb slave: NIE
- Zamek elektryczny: TAK
- Tryb krok po kroku: TAK
- Tryp TOTMAN: TAK
- Funkcja furtki: TAK
- Otwieranie dla pieszych za pomocą pilota: TAK
- Zmiana kierunku ruchu: TAK
- Zewnętrzny zegar: TAK
- Kontrolka stanu bramy: TAK
- Lampka wskazująca status automatyki: TAK
- Tryb półautomatyczny: TAK
- Tryb automatyczny: TAK
- Wstępne miganie: TAK
- Brak migania w czasie postoju, tryb automatyczny: TAK
- Złącze radioodbiornika: TAK
- Zespół mieszkalny: TAK
- Zamknij po foto: TAK
- Semafory: NIE
Dane techniczne:
- Zasilanie 1-fazowe: 230V - 50Hz
- Zasilanie 3-fazowe: -
- Maksymalna moc silnika: 750W
- Wyjście dodatkowego oświetlenia: 230V -100W
- Zasilanie akcesoriów: 24V
- Wyjście kontrolki stanu bramy: 24V - 3W
- Wyjście sterowania DSA: 24V - 150mA
- Wyjście lampy ostrzegawczej: 230V - 25W
- Czas pracy silnika: 0 - 120 s (przesuwnych), 0 - 60 s (skrzydłowych)
- Czas pauzy: 0 - 220 s
- Opóźnienie zamknięcia bramy: 0 - 10 s
- Czas otwarcia dla pieszych: 0 - 30 s
