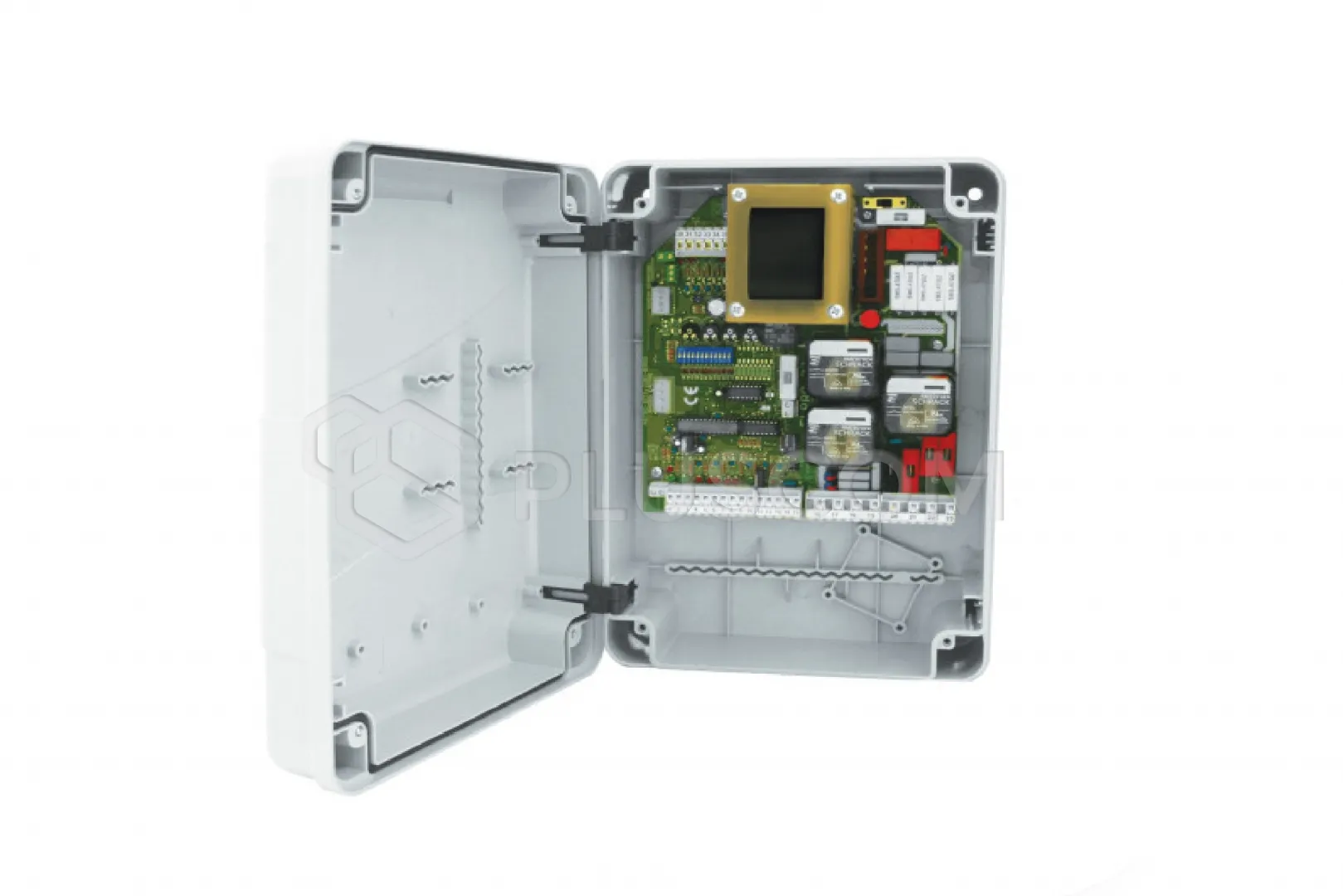

Fadini 7184L Centrala sterująca ELPRO 37 FN do jednego siłownika z
zasilaniem 230/400V, z hamulcem blokującym położenia
Centrala sterująca ELPRO 37 FN do jednego siłownika z zasilaniem 230V AC 1PH
lub 230/400V AC 3PH, z hamulcem blokującym położenia do bram przesuwnych.
LOGIKA DZIAŁANIA
Tryb automatyczny, półautomatyczny, krok po kroku,
funkcja wykrywania przeszkód, funkcja furtki i miganie lampy przed otwarciem
bramy.
FUNKCJE PODSTAWOWE
Intuicyjna regulacja za pomocą trymerów i
przełączników DIP-switch: ujemny hamulec (sprawia, że siłownik staje się
odwracalny wyłącznie w przypadku awarii zasilania), zasilanie zamka
elektrycznego, możliwość podłączenia zewnętrznego zegara, sygnalizacja stanu
automatyki. Automatyczny test fotokomórek (DSA), automatyczny test krawędzi
bezpieczeństwa (DACS), przystosowana pod montaż semafora do maksymalnie trzech
świateł. Zasilanie jednofazowe i trójfazowe. Wymiary obudowy 210x295x110 mm.
Poziom ochrony IP 64. Temperatura eksploatacji -20 °C +55 °C.
Centrale sterujące są w całości projektowane i produkowane w zakładach
Meccanica Fadini.
Są one zgodne z obowiązującymi normami i dyrektywami w zakresie kompatybilności
elektromagnetycznej i spełniają wymogi każdego rodzaju instalacji: bram
skrzydłowych, bram przesuwnych, szlabanów automatycznych, drzwi, bram
dwuskrzydłowych, jednoskrzydłowych lub łamanych, czy też wysuwanych słupków
hydraulicznych.
Każda centrala sterująca ELPRO posiada własny układ logiczny dostosowany do
rodzaju siłownika. Łatwe programowanie różnych funkcji.
Wszystkie płyty są wyposażone w złącze do radioodbiorników Fadini.
W celu uzyskania blokady drzwi na plastikowej obudowie, można zamontować
wyłącznik odcięcia napięcia wyposażony w dźwignię
CECHY:
- Zasilanie trójfazowe: TAK
- Działanie fotokomórki przy otwieraniu: TAK
- Wejście drugiej pary fotokomórek: TAK
- Dedykowane wejście listwy bezpieczeństwa: TAK
- Dedykowane wejście drugiej listwy bezpieczeństwa: TAK
- Urządzenie do autotestu bezpieczeństwa fotokomórki (DSA): TAK
- Urządzenie do autotestu krawędzi bezpieczeństwa (DACS): TAK
- Hamulec elektroniczny: TAK
- Zapamiętywanie pozostałego czasu pracy silnika w przerwanych cyklach:
NIE
- Łagodny start i zwalnianie: NIE
- Regulacja siły: NIE
- RT data: NIE
- Nauka czasów pracy za pomocą pilota: NIE
- Tryb slave: NIE
- Zamek elektryczny: TAK
- Tryb krok po kroku: TAK
- Tryp TOTMAN: TAK
- Funkcja furtki: TAK
- Otwieranie dla pieszych za pomocą pilota: TAK
- Zmiana kierunku ruchu: NIE
- Zewnętrzny zegar: TAK
- Kontrolka stanu bramy: TAK
- Lampka wskazująca status automatyki: TAK
- Tryb półautomatyczny: TAK
- Tryb automatyczny: TAK
- Wstępne miganie: TAK
- Brak migania w czasie postoju, tryb automatyczny: TAK
- Złącze radioodbiornika: TAK
- Zespół mieszkalny: TAK
- Zamknij po foto: TAK
- Semafory: TAK
Dane techniczne:
- Zasilanie 1-fazowe: 230V - 50/60Hz
- Zasilanie 3-fazowe: 400V - 50/60Hz
- Maksymalna moc silnika: 750 1PH - 1200 3PH
- Wyjście dodatkowego oświetlenia: Przekaźnik 12V
- Zasilanie akcesoriów: 24V - 500mA
- Wyjście kontrolki stanu bramy: 24V - 3W
- Wyjście sterowania DSA: 24V - 150mA
- Wyjście lampy ostrzegawczej: 230V - 25W
- Czas pracy silnika: 0 - 120 s
- Czas pauzy: 1 - 220 s
- Opóźnienie zamknięcia bramy: -
- Czas otwarcia dla pieszych: 1 - 45 s
