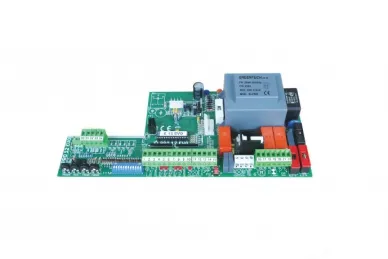

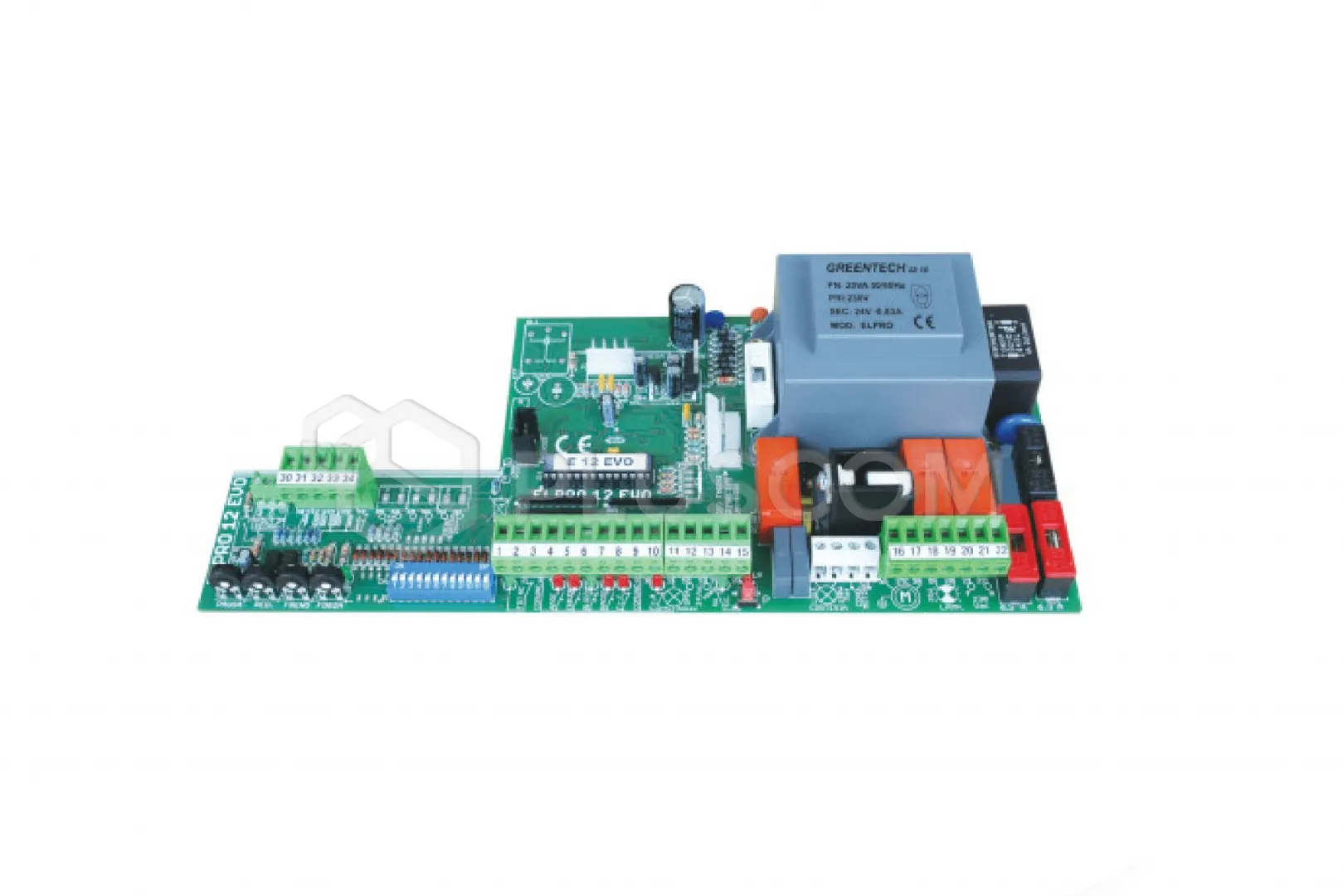

Fadini 7063L Centrala sterująca ELPRO 12 EVO do napędu NYOTA 115 EVO
Centrala sterująca ELPRO 12 EVO do bram przesuwnych do napędu NYOTA 115 EVO, do
jednego siłownika 230V AC 1PH z enkoderem.
LOGIKA DZIAŁANIA
Tryb automatyczny, półautomatyczny, krok po kroku,
funkcja wykrywania przeszkód, funkcja furtki i miganie lampy przed otwarciem
bramy.
FUNKCJE PODSTAWOWE
Uproszczone programowanie jednym przyciskiem:
hamulec elektroniczny, programowanie spowalniania, możliwość podłączenia
zewnętrznego zegara, możliwość pracy w trybie master/slave, odwrócenie kierunku
ruchu po wykryciu przeszkody. Automatyczny test fotokomórek (DSA), automatyczny
test krawędzi bezpieczeństwa (DACS), system logiczny (RT DATA). Temperatura
eksploatacji -20 °C +55 °C.
Centrale sterujące są w całości projektowane i produkowane w zakładach
Meccanica Fadini.
Są one zgodne z obowiązującymi normami i dyrektywami w zakresie kompatybilności
elektromagnetycznej i spełniają wymogi każdego rodzaju instalacji: bram
skrzydłowych, bram przesuwnych, szlabanów automatycznych, drzwi, bram
dwuskrzydłowych, jednoskrzydłowych lub łamanych, czy też wysuwanych słupków
hydraulicznych.
Każda centrala sterująca ELPRO posiada własny układ logiczny dostosowany do
rodzaju siłownika. Łatwe programowanie różnych funkcji.
Wszystkie płyty są wyposażone w złącze do radioodbiorników Fadini.
W celu uzyskania blokady drzwi na plastikowej obudowie, można zamontować
wyłącznik odcięcia napięcia wyposażony w dźwignię
CECHY:
- Zasilanie trójfazowe: NIE
- Działanie fotokomórki przy otwieraniu: TAK
- Wejście drugiej pary fotokomórek: TAK
- Dedykowane wejście listwy bezpieczeństwa: TAK
- Dedykowane wejście drugiej listwy bezpieczeństwa: TAK
- Urządzenie do autotestu bezpieczeństwa fotokomórki (DSA): NIE
- Urządzenie do autotestu krawędzi bezpieczeństwa (DACS): TAK
- Hamulec elektroniczny: TAK
- Zapamiętywanie pozostałego czasu pracy silnika w przerwanych cyklach:
NIE
- Łagodny start i zwalnianie: TAK
- Regulacja siły: TAK
- RT data: TAK
- Nauka czasów pracy za pomocą pilota: TAK
- Tryb slave: TAK
- Zamek elektryczny: NIE
- Tryb krok po kroku: TAK
- Tryp TOTMAN: TAK
- Funkcja furtki: TAK
- Otwieranie dla pieszych za pomocą pilota: TAK
- Zmiana kierunku ruchu: TAK
- Zewnętrzny zegar: TAK
- Kontrolka stanu bramy: TAK
- Lampka wskazująca status automatyki: TAK
- Tryb półautomatyczny: TAK
- Tryb automatyczny: TAK
- Wstępne miganie: TAK
- Brak migania w czasie postoju, tryb automatyczny: TAK
- Złącze radioodbiornika: TAK
- Zespół mieszkalny: TAK
- Zamknij po foto: TAK
- Semafory: NIE
Dane techniczne:
- Zasilanie 1-fazowe: 230V - 50Hz
- Zasilanie 3-fazowe: -
- Maksymalna moc silnika: -
- Wyjście dodatkowego oświetlenia: 230V - 100W - 3min
- Zasilanie akcesoriów: 24V - 500mA
- Wyjście kontrolki stanu bramy: 24V - 3W
- Wyjście sterowania DSA: -
- Wyjście lampy ostrzegawczej: 230V - 25W
- Czas pracy silnika: 1 - 200 s
- Czas pauzy: 2 - 128 s
- Opóźnienie zamknięcia bramy: -
- Czas otwarcia dla pieszych: 2 - 30 s
