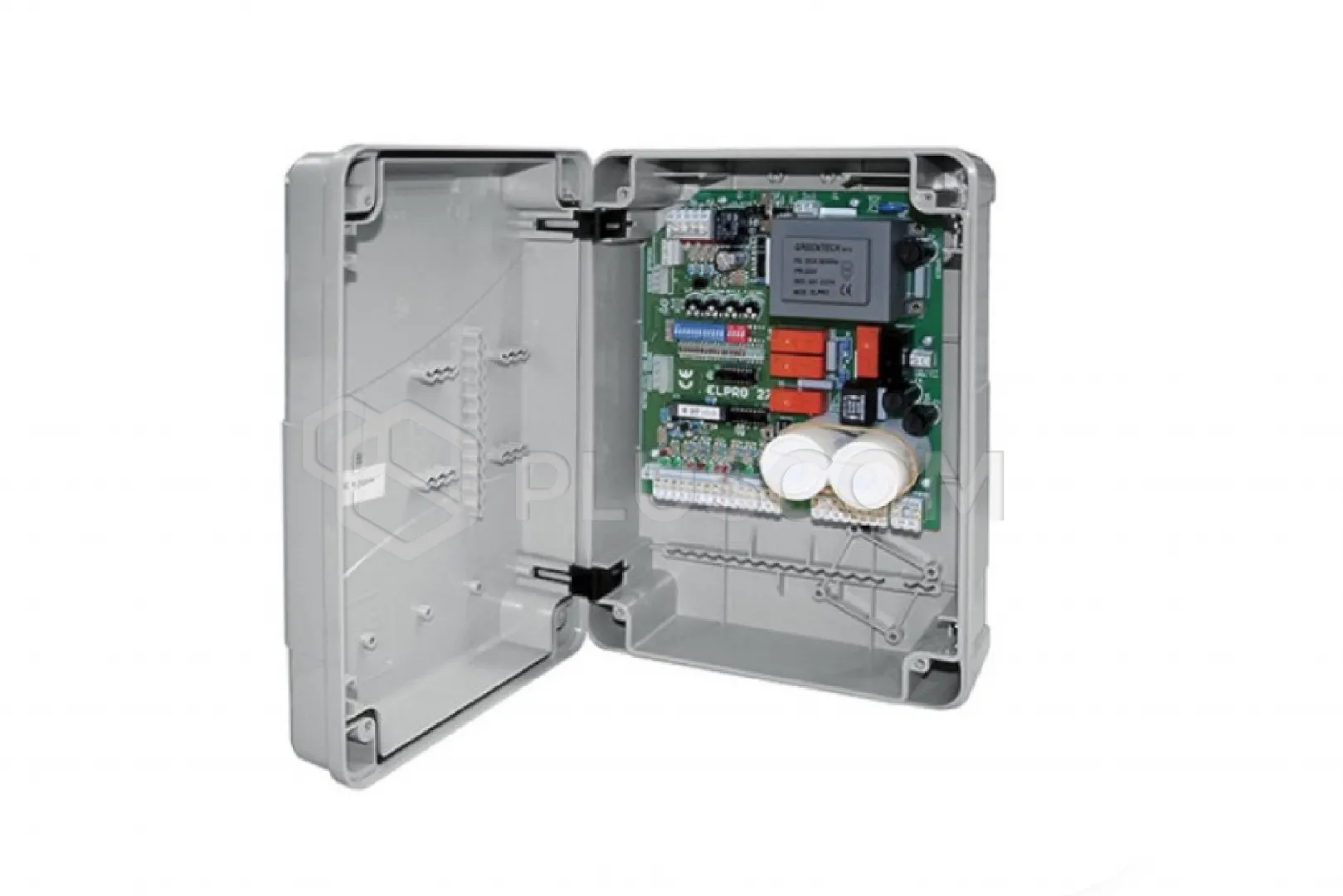

Fadini 7048L Centrala sterująca ELPRO 27 HP 110V do dwóch siłowników 110V 1PH
Centrala sterująca ELPRO 27 HP 110V do bram jedno- lub dwuskrzydłowych z ogranicznikami krańcowymi lub bez. Do bram przesuwnych (maks. 0,5 HP ze sprzęgłem mechanicznym). Zasilanie płyty 110V AC.
LOGIKA DZIAŁANIA
Tryb automatyczny, półautomatyczny, krok po kroku, funkcja wykrywania przeszkód, funkcja furtki, uderzenie hydrauliczne i miganie lampy przed otwarciem bramy.
FUNKCJE PODSTAWOWE
Intuicyjna regulacja za pomocą trymerów i przełączników DIP-switch: zasilanie zamka elektrycznego, automatyczny test fotokomórek (DSA), automatyczny test krawędzi bezpieczeństwa (DACS), przystosowana pod montaż semafora do maksymalnie trzech świateł, pamięć czasów, sygnalizacja stanu automatyki. Wymiary obudowy 210 x 295 x 110 mm. Poziom ochrony IP 64. Temperatura eksploatacji -20°C +55°C.
Centrale sterujące są w całości projektowane i produkowane w zakładach Meccanica Fadini.
Są one zgodne z obowiązującymi normami i dyrektywami w zakresie kompatybilności elektromagnetycznej i spełniają wymogi każdego rodzaju instalacji: bram skrzydłowych, bram przesuwnych, szlabanów automatycznych, drzwi, bram dwuskrzydłowych, jednoskrzydłowych lub łamanych, czy też wysuwanych słupków hydraulicznych.
Każda centrala sterująca ELPRO posiada własny układ logiczny dostosowany do rodzaju siłownika. Łatwe programowanie różnych funkcji.
Wszystkie płyty są wyposażone w złącze do radioodbiorników Fadini.
W celu uzyskania blokady drzwi na plastikowej obudowie, można zamontować wyłącznik odcięcia napięcia wyposażony w dźwignię
CECHY:
- Zasilanie trójfazowe: NIE
- Działanie fotokomórki przy otwieraniu: TAK
- Wejście drugiej pary fotokomórek: TAK
- Dedykowane wejście listwy bezpieczeństwa: TAK
- Dedykowane wejście drugiej listwy bezpieczeństwa: TAK
- Urządzenie do autotestu bezpieczeństwa fotokomórki (DSA): TAK
- Urządzenie do autotestu krawędzi bezpieczeństwa (DACS): TAK
- Hamulec elektroniczny: NIE
- Zapamiętywanie pozostałego czasu pracy silnika w przerwanych cyklach: TAK
- Łagodny start i zwalnianie: NIE
- Regulacja siły: NIE
- RT data: NIE
- Nauka czasów pracy za pomocą pilota: NIE
- Tryb slave: NIE
- Zamek elektryczny: TAK
- Tryb krok po kroku: TAK
- Tryp TOTMAN: TAK
- Funkcja furtki: TAK
- Otwieranie dla pieszych za pomocą pilota: TAK
- Zmiana kierunku ruchu: TAK
- Zewnętrzny zegar: TAK
- Kontrolka stanu bramy: TAK
- Lampka wskazująca status automatyki: TAK
- Tryb półautomatyczny: TAK
- Tryb automatyczny: TAK
- Wstępne miganie: TAK
- Brak migania w czasie postoju, tryb automatyczny: TAK
- Złącze radioodbiornika: TAK
- Zespół mieszkalny: TAK
- Zamknij po foto: TAK
- Semafory: TAK
Dane techniczne:
- Zasilanie 1-fazowe: 110V - 50/60Hz
- Zasilanie 3-fazowe: -
- Maksymalna moc silnika: 750W
- Wyjście dodatkowego oświetlenia: 230V - 100W
- Zasilanie akcesoriów: 24V
- Wyjście kontrolki stanu bramy: 24V - 3W
- Wyjście sterowania DSA: 24V - 150mA
- Wyjście lampy ostrzegawczej: 230V - 25W
- Czas pracy silnika: 0 - 120 s (przesuwnych), 0 - 60 s (skrzydłowych)
- Czas pauzy: 1 - 220 s
- Opóźnienie zamknięcia bramy: 0 - 10 s
- Czas otwarcia dla pieszych: 1 - 45 s
