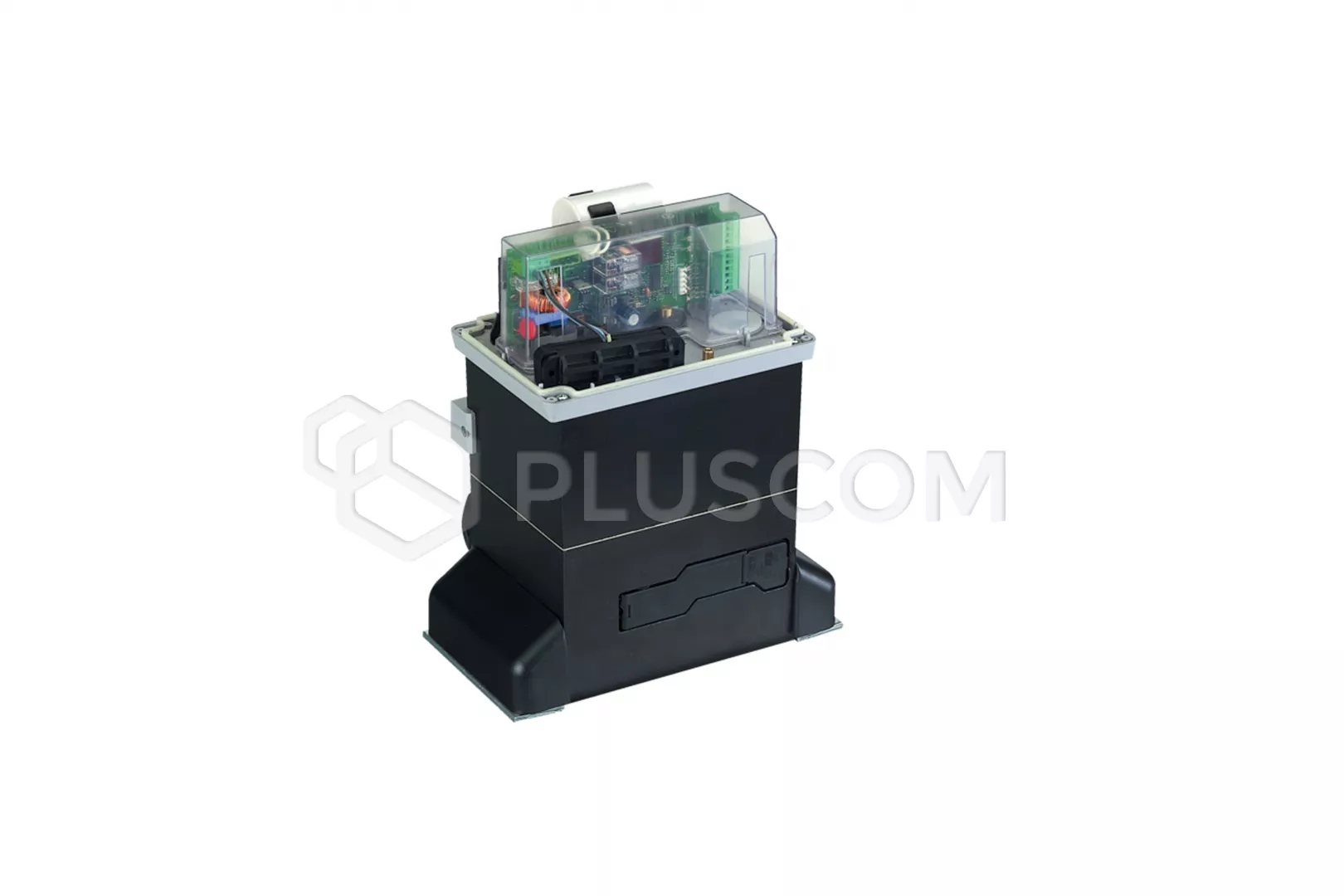

Faac Centrala sterująca 780D (bez transformatora)

Faac Centrala sterująca 780D (bez transformatora)

Centrala sterująca wbudowana w układ automatyczny, przeznaczona do sterowania napędów FAAC 746 ER i 844 ER, wyposażona w 5-pinowe złącze dla radioodbiorników RP i DECODER.
780D charakteryzuje się:

Logika pracy:

• półautomatyczna (E)
• półautomatyczna stopniowa (EP)
• automatyczna (A)
• automatyczna stopniowa (AP)
• automatyczna bezpieczna (S)
• półautomatyczna z wejściem "Otwórz" i "Zamknij" (b)
• mieszana - otwieranie impulsowe, zamykanie w trybie "dead-man" (bC)
• „dead-man” (C)

Czas pracy: programowalny (0 do 4 min)
Automatyczne zamykanie bramy: programowalne (0 do 4 min)
Siła ciągu: regulowana na 50 poziomach

Wejścia:

• pełne otwarcie
• częściowe otwarcie
• STOP (zatrzymanie awaryjne)
• zabezpieczenie otwierania
• zabezpieczenie zamykania
• listwa krawędziowa
• zasilanie sieciowe

Wyjścia:

• silnik
• zasilanie akcesoriów 24V DC
• kontrolka 24V DC
• lampa ostrzegawcza
• czasowa moc wyjściowa
• sterowanie blokadą elektryczną
• oświetlenie
• zabezpieczenie przeciwawaryjne (fail-safe)

Szybkozłącze: 5-pinowe złącze dla radioodbiorników RP i DECODER
Programowanie centrali: wyświetlacz LCD + 3 klawisze (+, -, F); tryb „podstawowy” i „zaawansowany”
Sygnalizowanie statusu: na wyświetlaczu

Programowalne funkcje trybu „podstawowego”:

• logika pracy
• czas przestoju
• siła ciągu
• kierunek otwarcia/zamknięcia

Programowalne funkcje trybu „zaawansowanego”:

• moment obrotowy skoku początkowego
• hamowanie
• fail-safe (bezpieczny w razie awarii)
• lampa ostrzegawcza
• kontrolka stanu bramy
• czasowa moc wyjściowa
• elektryczna blokada otwarcia i zamknięcia (elektrozamek)
• zabezpieczenie otwarcia i zamknięcia
• enkoder
• blokada przeciwuderzeniowa
• zwolnienie prędkości biegu
• czas otwarcia częściowego
• czas pracy
• prośba o przegląd
• licznik cykli

SPECYFIKACJA TECHNICZNA:

• Napięcie zasilające: 230V AC (+6% -10%) 50/60Hz
• Maks. pobór mocy: 1000 W (10 W w trybie czuwania)
• Zasilanie akcesoriów: 0.5 A (500 mA)
• Zakres temperatur pracy: -20°C do +55°C
• Bezpieczniki: F1=5 A; F2=T 800 mA
