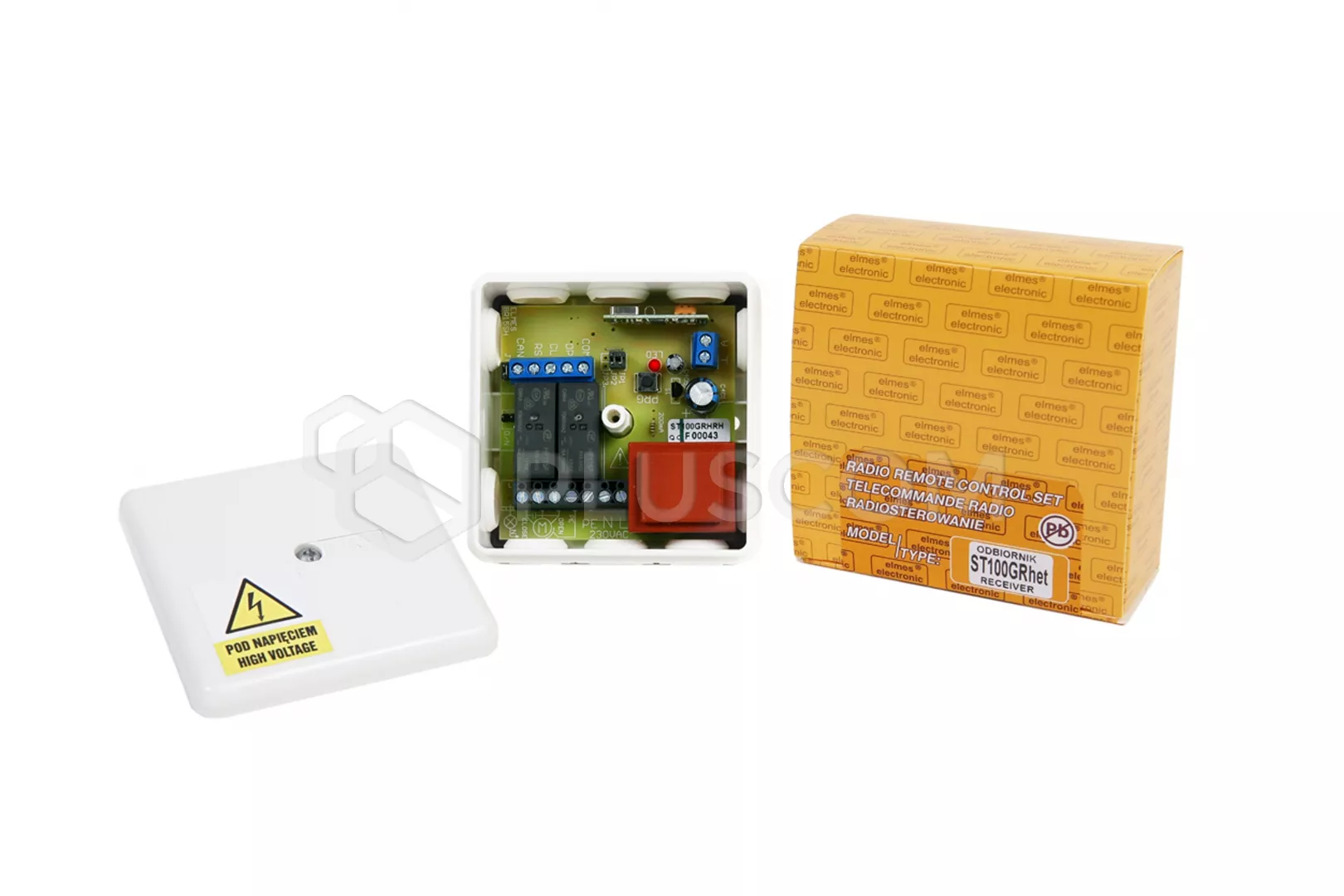

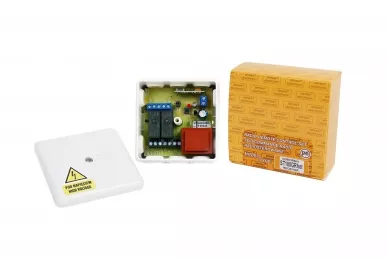

Elmes ST100GR Sterowniki do rolet z funkcją sterowania grupowego

Elmes ST100GR Sterowniki do rolet z funkcją sterowania grupowego

Sterownik przeznaczony jest do sterowania pojedynczą roletą lub grupą rolet. Posiada wbudowany odbiornik radiowy oraz układ transmisji szeregowej CAN, dzięki któremu możliwe jest połączenie wielu sterowników wspólną magistralą dwuprzewodową.
Pozwala to zbudować kompleksowy system rolet w obiekcie, z wyłącznikami sterującymi wszystkimi roletami, sterującymi grupą rolet w danym pomieszczeniu, a także każdą roletą z osobna. Sterowanie grupą, jak i pojedynczą roletą, może odbywać się za pomocą wyłącznika ściennego lub pilota.

Sterowanie pojedynczą roletą
Sterownik kontroluje pracę jednego silnika rolety. Sterowanie silnikiem może odbywać się za pomocą pilota lub wyłacznika przewodowego.

Sterowanie grupą rolet (tylko, jeżeli sterowniki połączono dwuprzewodową magistralą CAN)
Każdy sterownik, oprócz sterowania własną roletą, może być wybrany jako sterownik grupowy i kontrolować grupę do 42 rolet. W tym przypadku dodatkowa para wyłączników przewodowych lub pilot pozwalają sterować grupą rolet w sposób sekwencyjny, tzn. z przerwą 0.5 s pomiędzy załączeniem kolejnej rolety.

DANE TECHNICZNE:

• kod zmienny KEELOQ
• zasilanie sterownika: 230VAC, 2VA
• wyjścia silnika: przekaźnikowe, 2 x NO, maks. 16A/250VAC
• stosowane silniki wyłącznie indukcyjne do rolet z wbudowanymi wyłącznikami krańcowymi; nie stosować silników komutatorowych z powodu wytwarzanych przez nie zakłóceń radiowych ograniczających zasięg pilotów radiowych
• maksymalna długość szyny CAN przy zastosowaniu skrętki: 500m
• maksymalna ilość sterowników podłączonych do szyny CAN: 64
• maksymalna ilość sterowników w jednej grupie: 42
• maksymalna ilość pilotów w pamięci jednego sterownika: 12 (opcja 112)
• załączanie kolejnych sterowników w grupie co 0,5s w kolejności zgodnej z programowaniem
• czas podtrzymania wyjść przekaźnikowych: 1s ÷ 4 godz, wspólny dla zamykania i otwierania
• wymiary zewnętrzne: 110x90x47mm
• współpraca z pilotami: UMB100H, AN200H, DWB100H, DW200H, CH4H, CH4H200, CH8H200, CH32HT
