ELMES DWP12R to
dwukanałowy superheterodynowy odbiornik z
przekaźnikami o obciążalności do 10A.

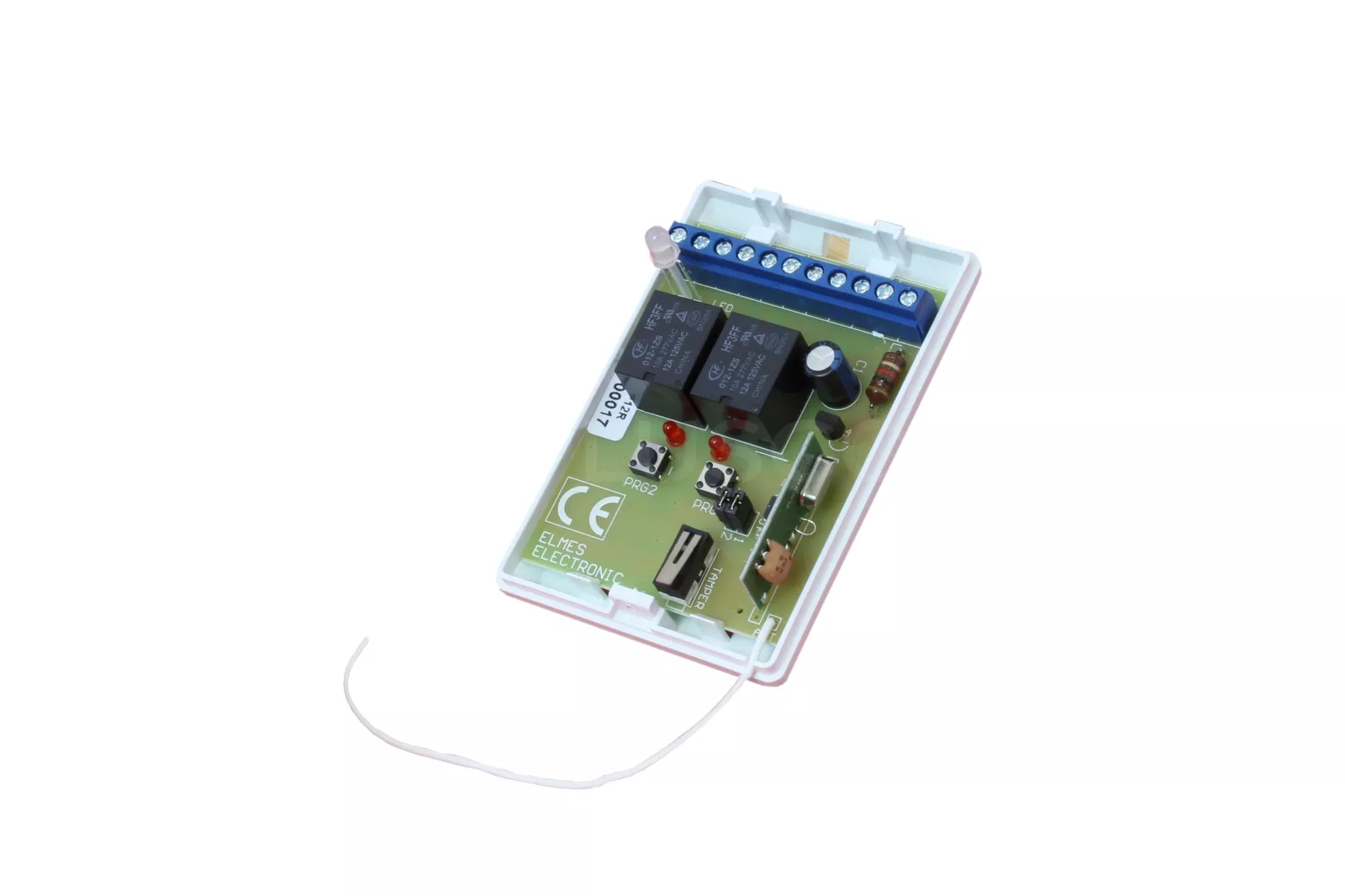

Elmes DWP12R Odbiornik 2-kanałowy
Odbiornik może współpracować
z 104 pilotami. System
KEELOQ gwarantuje
wysokie bezpieczeństwo użytkowania. W tym systemie każde naciśnięcie
przycisku pilota powoduje wygenerowanie i wysłanie nowego kodu. Odbiornik
śledzi te zmiany i reaguje wyłącznie na nowy kod. Kody raz użyte nie są
akceptowane. Uniemożliwia to ponowne użycie kodów przechwyconych.
Odbiornik superheterodynowy charakteryzuje się wysoką czułością oraz
dużą odpornością na zakłócenia radiowe. W przypadku tego typu odbiorników
możliwa jest również praca odbiorników koło siebie bez obaw o wzajemne
zakłócenia.
Odbiornik posiada wyjście przekaźnikowe, za pomocą którego możemy
sterować innymi urządzeniami. Do listwy zaciskowej wyprowadzone są 3 styki
przekaźnika: normalnie rozwarte
(NO) i normalnie zwarte
(NC) oraz
jeden zacisk wspólny.
Obciążalność przekaźników do 10A (277V AC / 28V DC)
Dodatkowo mamy
wyjście sygnalizacyjne typu otwarty kolektor (S) do
którego możemy podłączyć zewnętrzną sygnalizację akustyczną lub optyczną. O
stanie załączenia wyjścia przekaźnikowego informuje również dwukolorowa dioda
LED umieszczona w obudowie odbiornika.

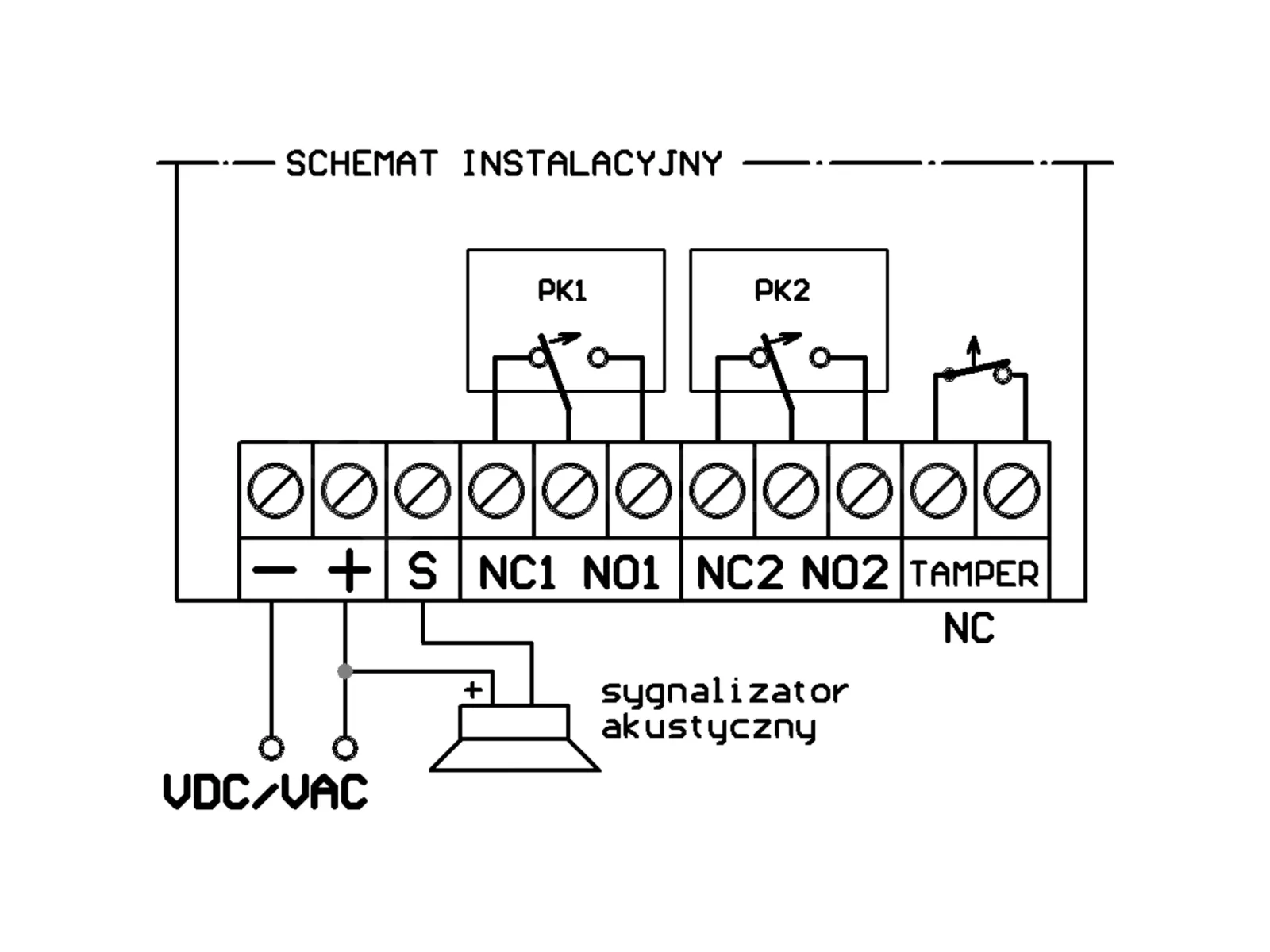

Schemat wyjść:
TRYBY PRACY:
- po naciśnięciu przycisku pilota wyjście załączy się na określony
wcześniej zaprogramowany czas, kolejne naciśnięcie w czasie gdy wyjście jest
załączone przedłuża czas załączenia
- wyjście może być załączone tak długo jak pozostaje naciśnięty przycisk
pilota
- naciśnięcie przycisku nr 1 pilota załącza wyjście a przycisku nr 2
wyłącza
- kolejne naciśnięcia przycisku pilota na przemian włączają i wyłączają
wyjście
PARAMETRY TECHNICZNE:
- częstotliwość pracy: 433,92 MHz
- system kodu zmiennego KEELOQ®. firmy Microchip Corp. USA
- pamięć pilotów: 104
- zasilanie: DC 11-17V
- temperatura pracy: -20°C...+ 40°C
- obciążalność wyjścia przekaźnikowego: 10A, 277V AC / 28V DC
- tryby pracy wyjścia:
-
- monostabilny: czas załączenia wyjścia: od 0,25 s do 4 godzin
- bistabilny: włącz – wyłącz
- wyjście S (1A/60V) typu "otwarty kolektor"
- wyjście antysabotażowe sygnalizacji otwarcia obudowy, typu NC
(zwarte przy zamkniętej obudowie), stosowane w systemach alarmowych

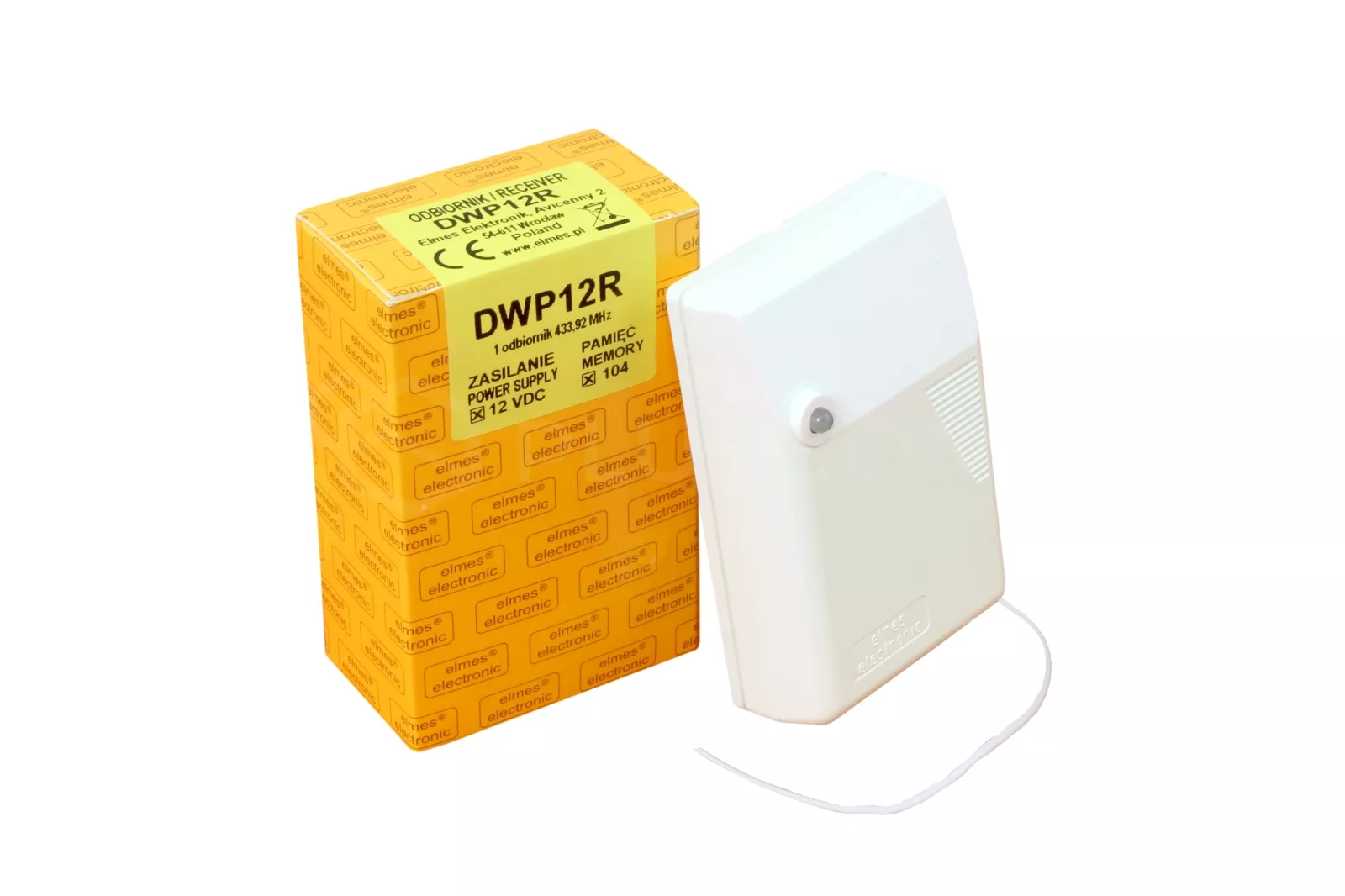

Elmes DWP12R Odbiornik 2-kanałowy
Odbiornik nie zawiera w zestawie pilota:
