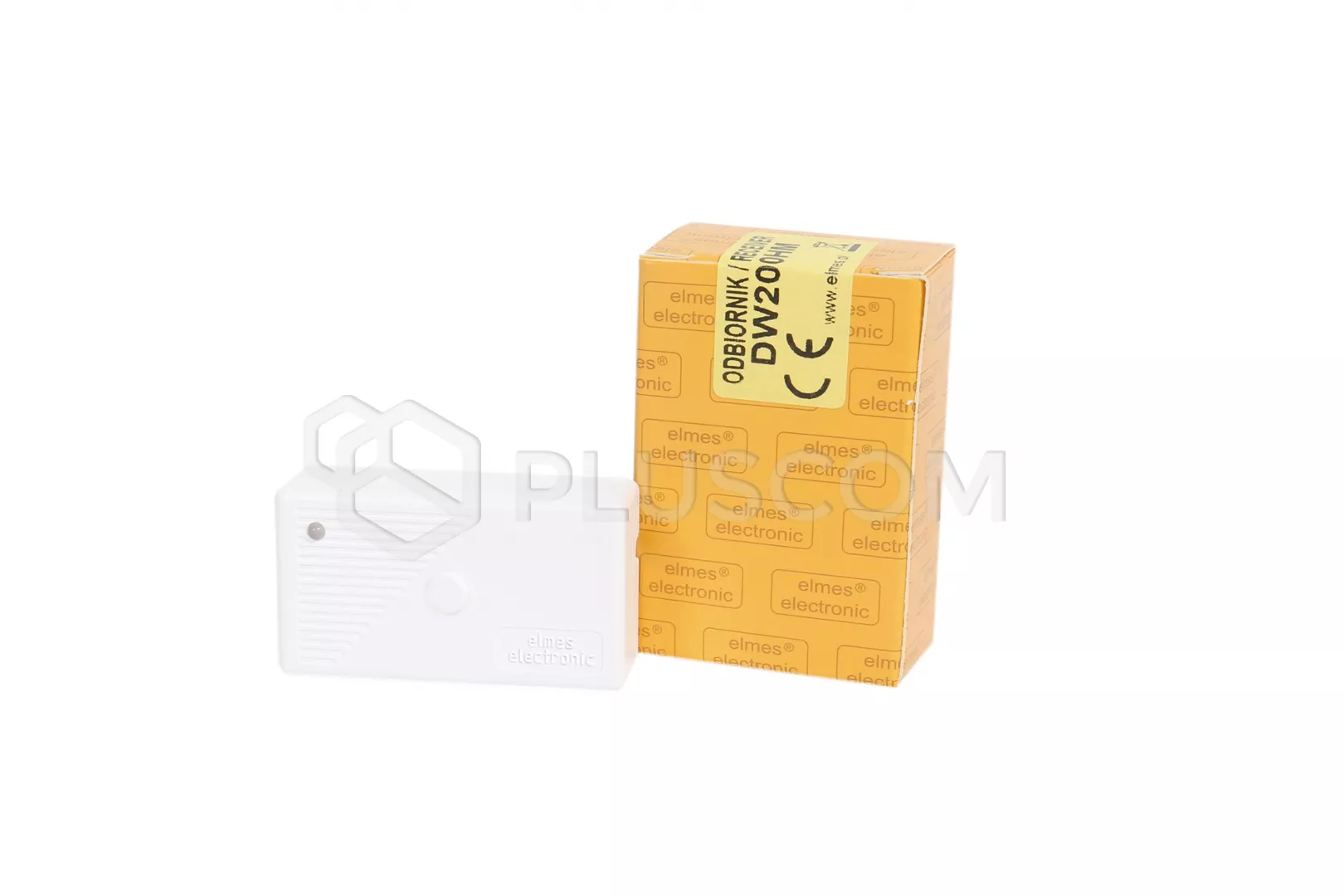

Elmes DW200HMR Odbiornik miniaturowy dwukanałowy

Elmes DW200HMR Odbiornik miniaturowy dwukanałowy

DW200HMR jest miniaturowym odbiornikiem, w którym wykorzystany jest system zmiennego kodu KEELOQ. Odbiornik współpracuje z maksymalnie 12-ma (lub 112-opcja) pilotami Elmes na pasmo 434MHz typu DWM50H, UMB100H, AN200H, DWB100H, DW200H, CH4H, CH4H-200, CH8H lub CH32H. Wprowadzenie do pamięci pilota 13-tego (lub 113-tego) skasuje pierwszy itd

Odbiornik posiada wyjście do podłączenia zewnętrznej sygnalizacji akustycznej, dwukolorowy LED sygnalizujący przełączenie pierwszego kanału oraz dwa wyjścia przekaźnikowe typu NO.

Wyjście sygnalizacyjne „S” typu „otwarty kolektor” służy do podłączenia zewnętrznego sygnalizatora. Na tym wyjściu pojawiają się dwa impulsy zwarcia do masy przy załączeniu dowolnego kanału, a jeden – przy wyłączeniu. Zwierając zworkę JP2 możemy wyłączyć tę sygnalizację dla kanału drugiego, a pozostawić dla pierwszego. Odbiornik DW200HM jest odbiornikiem dwukanałowym, ale poprzez zwarcie zworki JP1 można przełączyć go w tryb pracy jednokanałowej.
Wyjście „S” nie może być łączone bezpośrednio do + zasilania.

DANE TECHNICZNE: częstotliwość: 433,92MHz

• zasilanie 10..15 VDC/50 mA
• maksymalna ilość pilotów: 12 (pcjonalnie do 112)
• wyjścia przekaźnikowe: 0,5A/12VAC lub 1A/24VDC
• wyjście „S” na buzzer: 1A/60V, typ "otwarty kolektor"
• temp. pracy 0 do + 40°C
