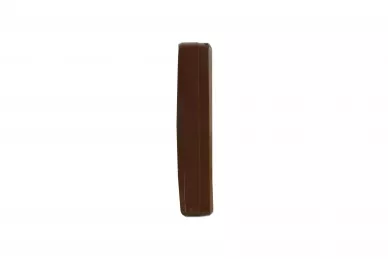

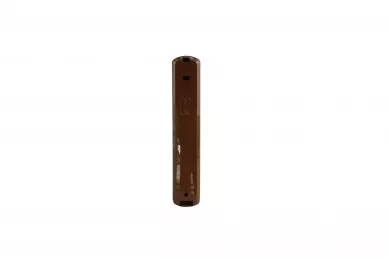

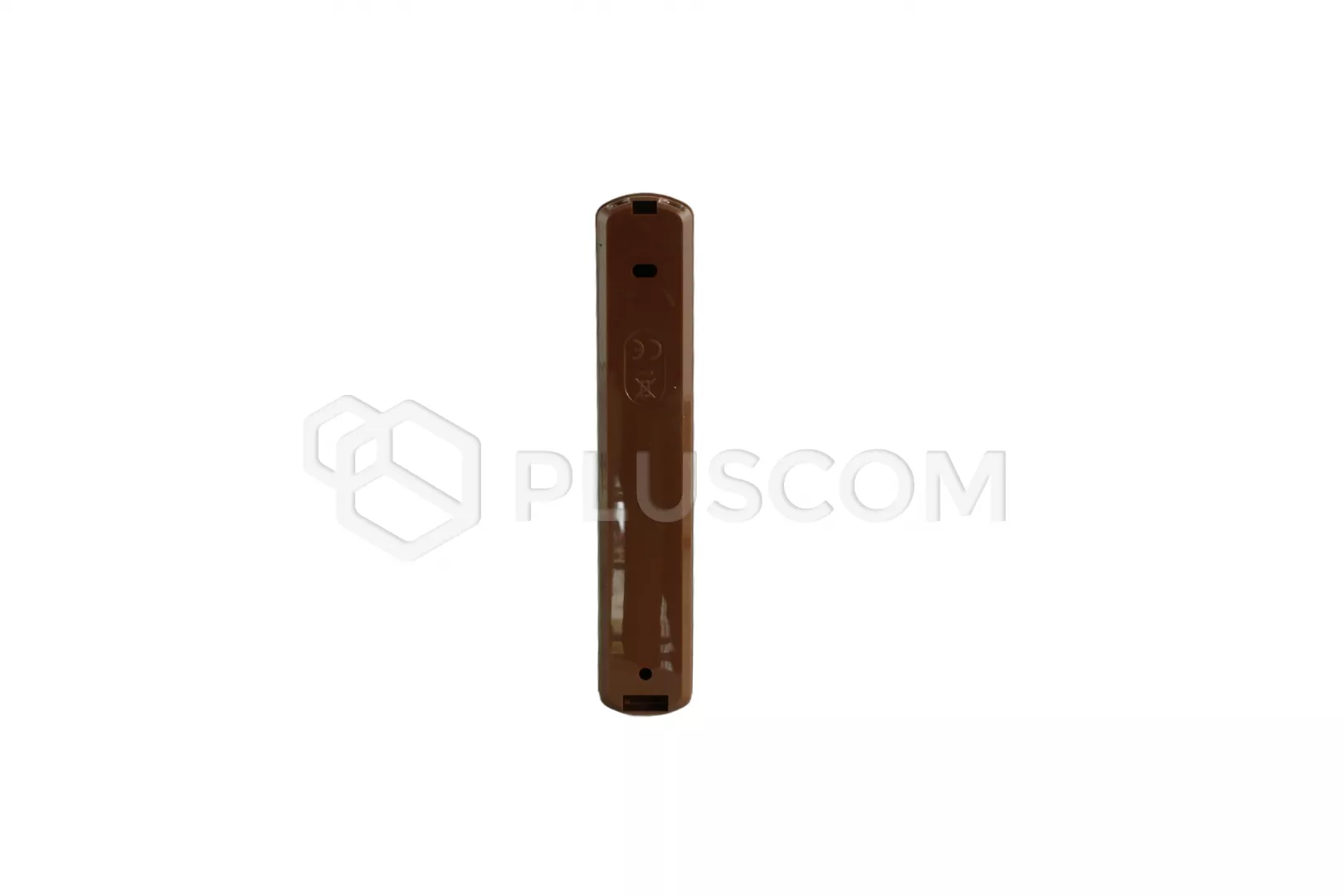

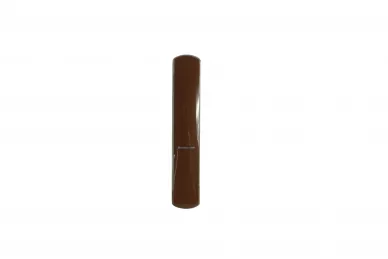

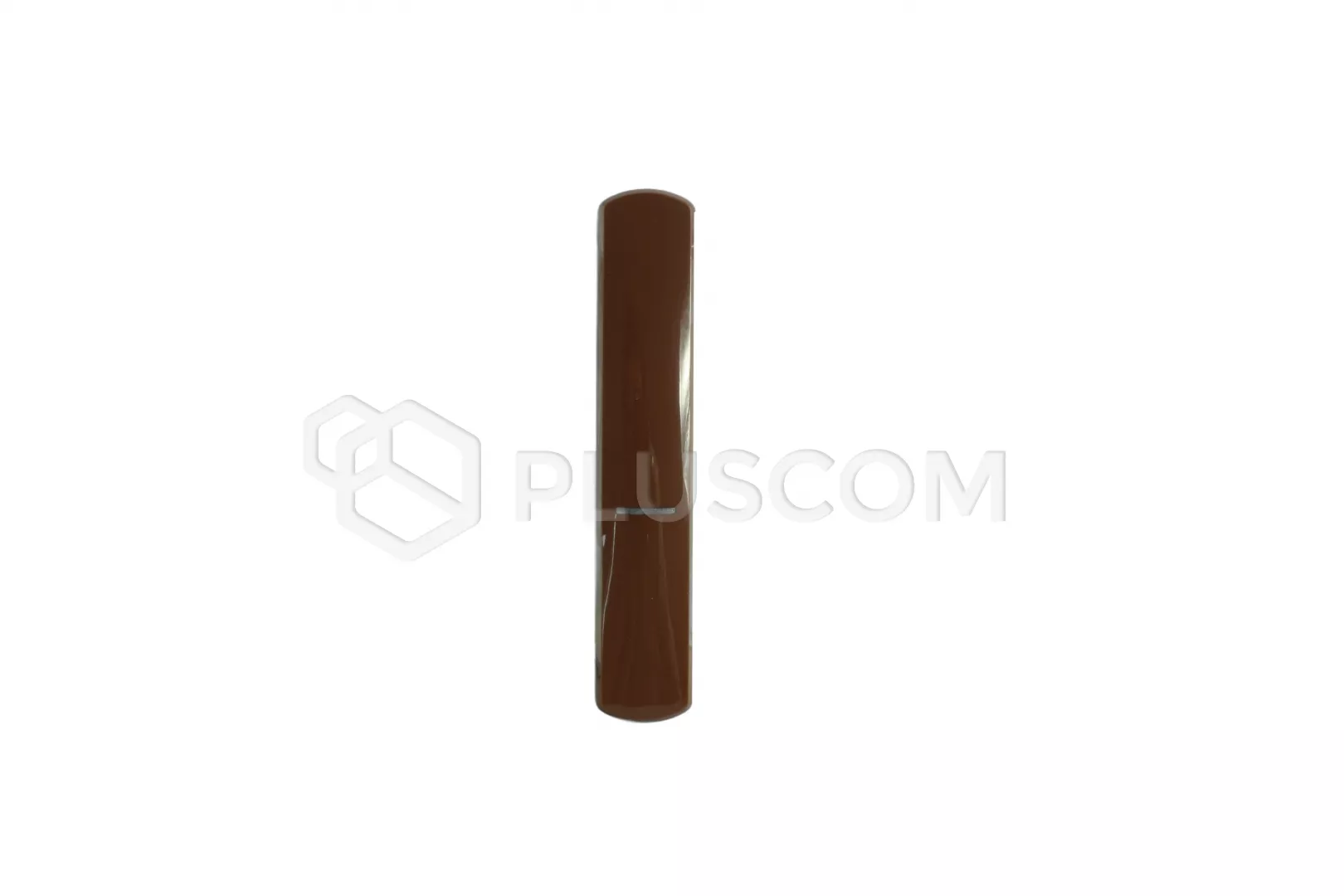

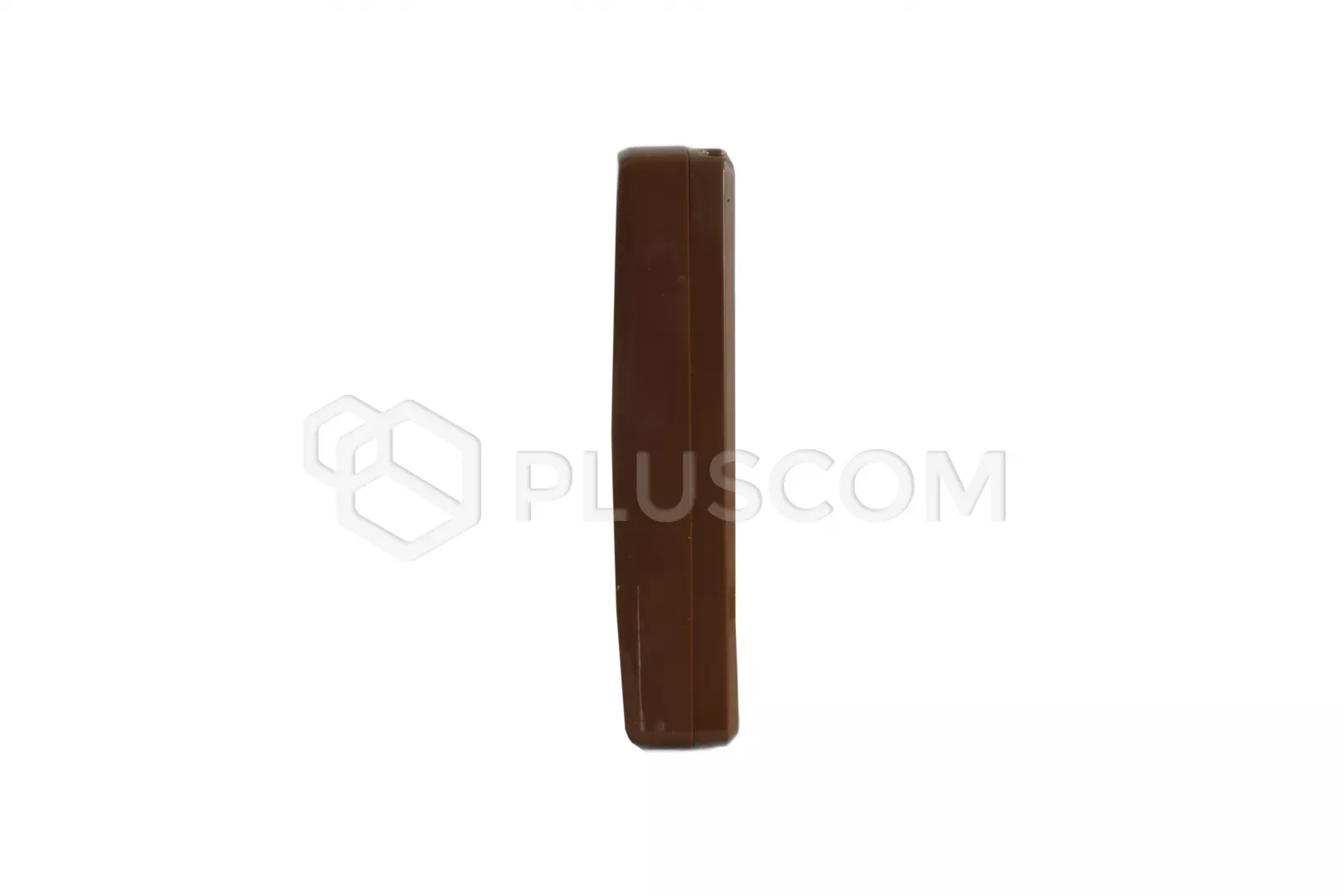

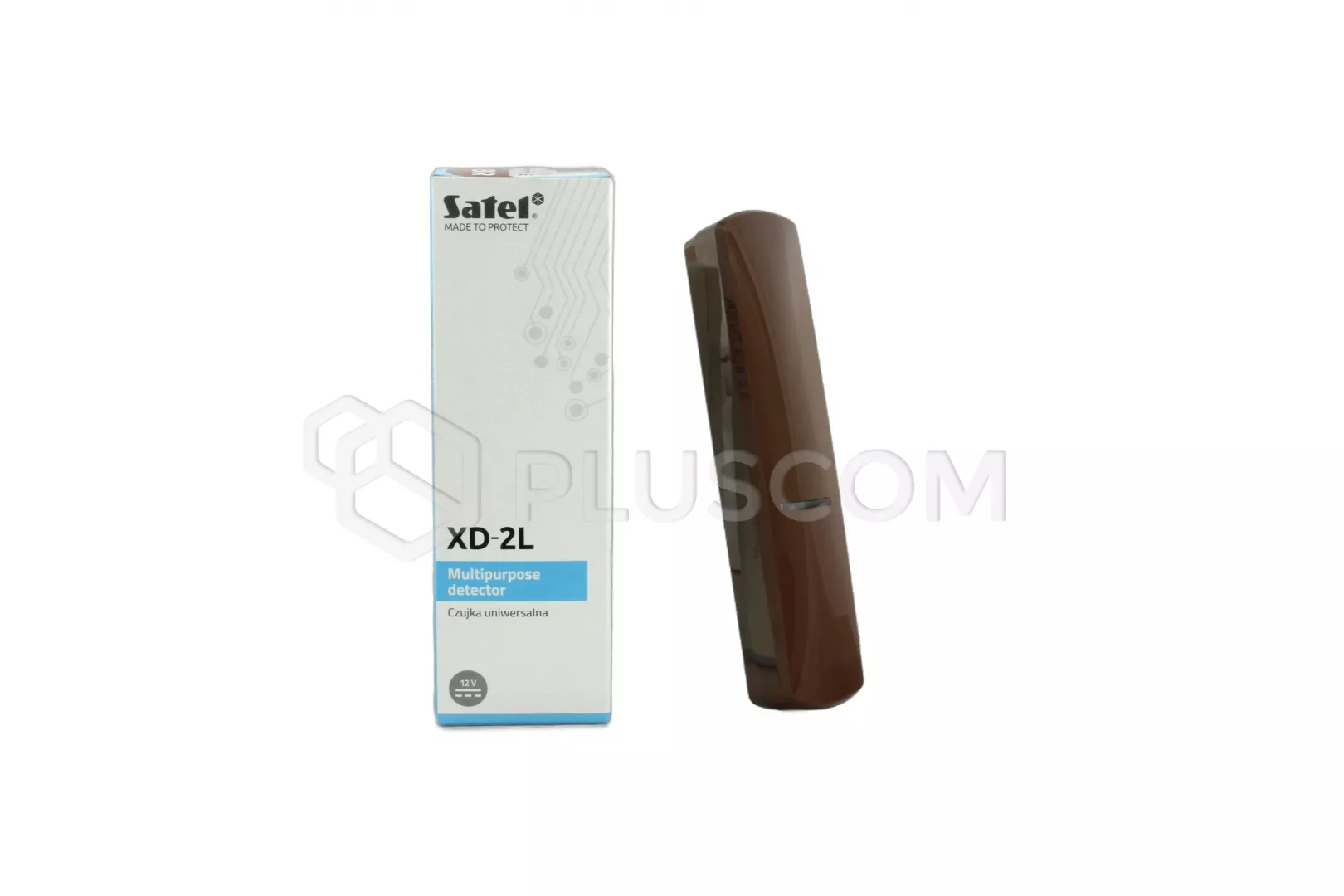

Satel XD-2L BR Universal-Detektor, braun

Satel XD-2L BR Universal-Drahtmelder, braun

Der Multifunktionsmelder XD-2L BR kann mit jeder Zentrale betrieben werden. In dem kleinen Gehäuse sind mehrere Melder integriert. Zwei Magnete für Auf- und Unterputzmontage werden mit dem Melder geliefert.

Merkmale:

• Auswahl des Detektortyps mit DIP-Schaltern
• Auswahl des Alarmausgangstyps:
• • 2EOL/NC
  • NC
• Auswahl der parametrischen Widerstände für die 2EOL-Konfiguration:
• • Alarm: 1,1 kΩ / 2,2 kΩ / 4,7 kΩ / 5,6 kΩ / 6,8 kΩ
  • Manipulation: 1,1 kΩ / 2,2 kΩ / 4,7 kΩ / 5,6 kΩ
• LED für die Signalisierung
• LED für Ferneinschalt-/Ausschaltsignalisierung
• Überwachung der Versorgungsspannung
• Sabotageschutz gegen Öffnen des Gehäuses

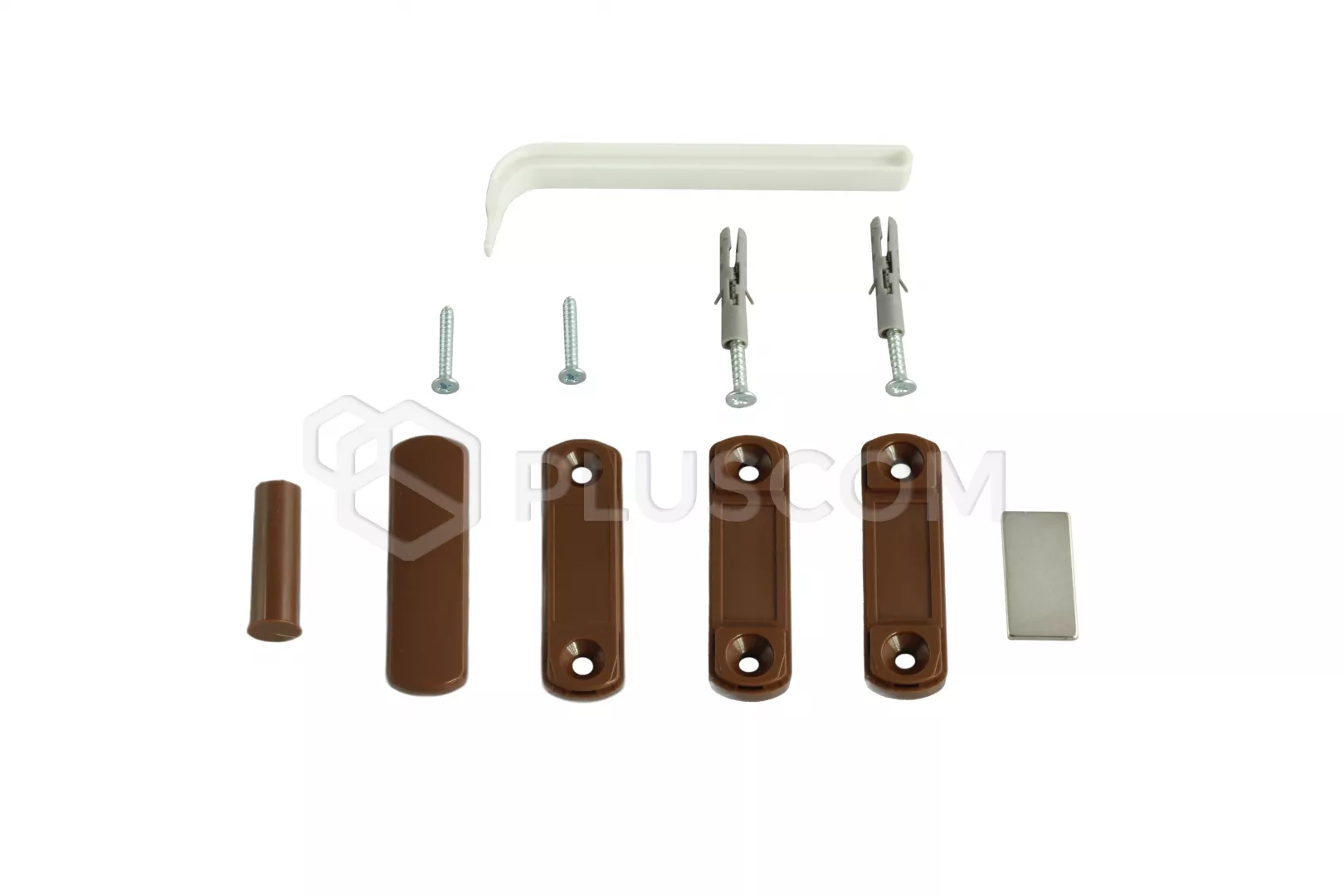

• 2 Magnete enthalten (für Auf- und Unterputzmontage)

Der Melder kann in einem von 4 Modi betrieben werden. Welche Art von Melder im System identifiziert wird, wird vom Installateur mit Hilfe der DIP-Schalter festgelegt.

Magnetischer Melder

• Erkennung der Öffnung von Türen, Fenstern usw.
• Eingang für den Anschluss eines fest verdrahteten Melders vom Typ NC (z.B. anderer magnetischer Melder)
• 1 Alarmausgang

Stoßdetektor

• Erkennung von Erschütterungen und Vibrationen, die mit dem Versuch einhergehen, eine Tür oder ein Fenster gewaltsam zu öffnen
• Eingang zum Anschluss eines fest verdrahteten Melders vom Typ NC (z.B. anderer magnetischer Melder)
• 1 Alarmausgang

Schock- und Magnetdetektor

• Erkennung von Erschütterungen und Vibrationen, die den Versuch begleiten, eine Tür oder ein Fenster gewaltsam zu öffnen
• Erkennung des Öffnens von Türen, Fenstern usw.
• Eingang für den Anschluss eines fest verdrahteten Melders vom Typ NC (z.B. anderer magnetischer Melder)
• 1 oder 2 Alarmausgänge

Hochwassermelder

• Erkennung von Überschwemmungen in Räumen mit Wasserinstallation
• 1 Alarmausgang

Fällt die Spannung für mehr als 2 Sekunden unter 9 V (±5%), meldet der Melder eine Störung. Der Fehler führt zum Aufleuchten der LED und wird entweder über den EOL-Ausgang oder den EOL- und den S-Ausgang als Alarm signalisiert (Modus mit zwei Alarmausgängen). Die Fehlersignalisierung bleibt für die Dauer des Fehlers bestehen.

Technische Daten

• Versorgungsspannung: 12 V DC ±25%
• Stromaufnahme im Stand-by-Betrieb: 11,5 mA
• Maximale Stromaufnahme: 15 mA
• Ausgänge:
• • EOL-Alarm (NC-Relais, ohmsche Last): 40 mA / 24 V DC
  • Alarm S (NC-Relais, ohmsche Last): 40 mA / 24 V DC
• Relais-Kontaktwiderstand
• • EOL-Alarmausgang: 16 Ω
  • Alarmausgang S: 26 Ω
• Eingangsempfindlichkeit Z1:
• • Detektor Typ NC: 150 ms
  • Hochwassersonde: 1 s
• Erfüllte Normen: EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-2-6
• Schutzgrad nach EN 50131-2-6: Grad 2
• Umweltklasse nach EN 50130-5: II
• Betriebstemperaturbereich -10°C...+55°C
• maximale Luftfeuchtigkeit: 93±3%
• Abmessungen des Detektorgehäuses: 25 x 136 x 29 mm
• Abmessungen des oberflächenmontierten Magnetgehäuses: 15 x 52 x 6 mm
• Abmessungen des oberflächenmontierten Magnetpads: 15 x 52 x 6 mm
• Abmessungen des versenkten Magnetgehäuses: ø10 x 28 mm
• Gewicht: 65 g
