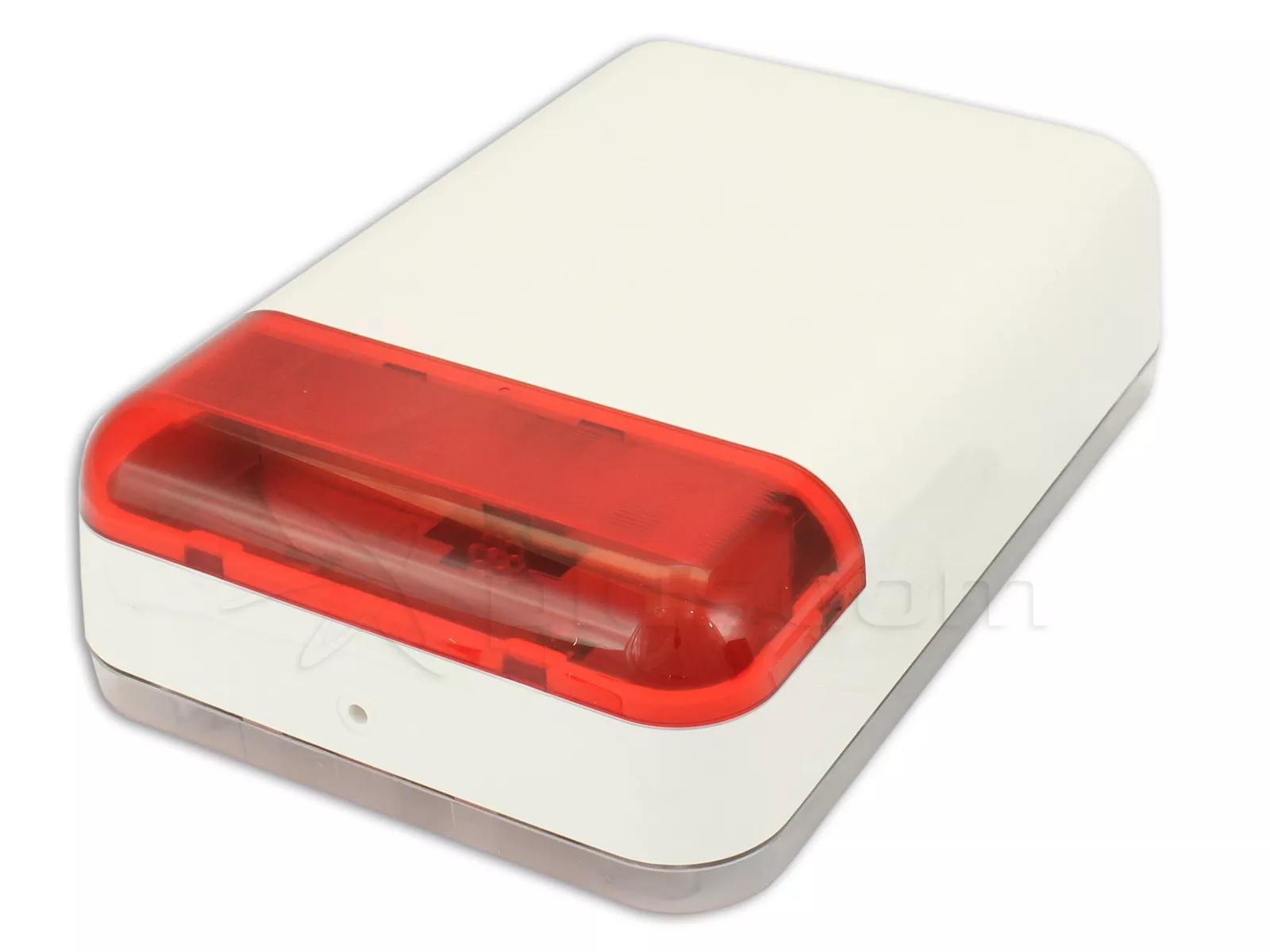

Satel SPL-2010 R Externe optische/akustische Signaleinrichtung

SPL-2010 R optisch-akustischer Außenalarmgeber ist für den Einsatz in Einbruch- und Überfallmeldeanlagen vorgesehen. Die Meldefunktion ist auf zwei Arten gegeben: optisch (durch blinkende LEDs die sich im unteren Teil des Gehäuses befinden) und akustisch (moduliertes akustisches Signal mit hoher Lautstärke).

Die Lichtquelle besteht aus einer Reihe von LEDs, während das Tonsignal durch einen Piezo-Wandler erzeugt wird.

Die Konstruktion des Signalgebers gewährleistet ein hohes Maß an Manipulationssicherheit (gegen Öffnen, gegen Abreißen des Sockels und gegen den Versuch, den Schallwandler zu schäumen).

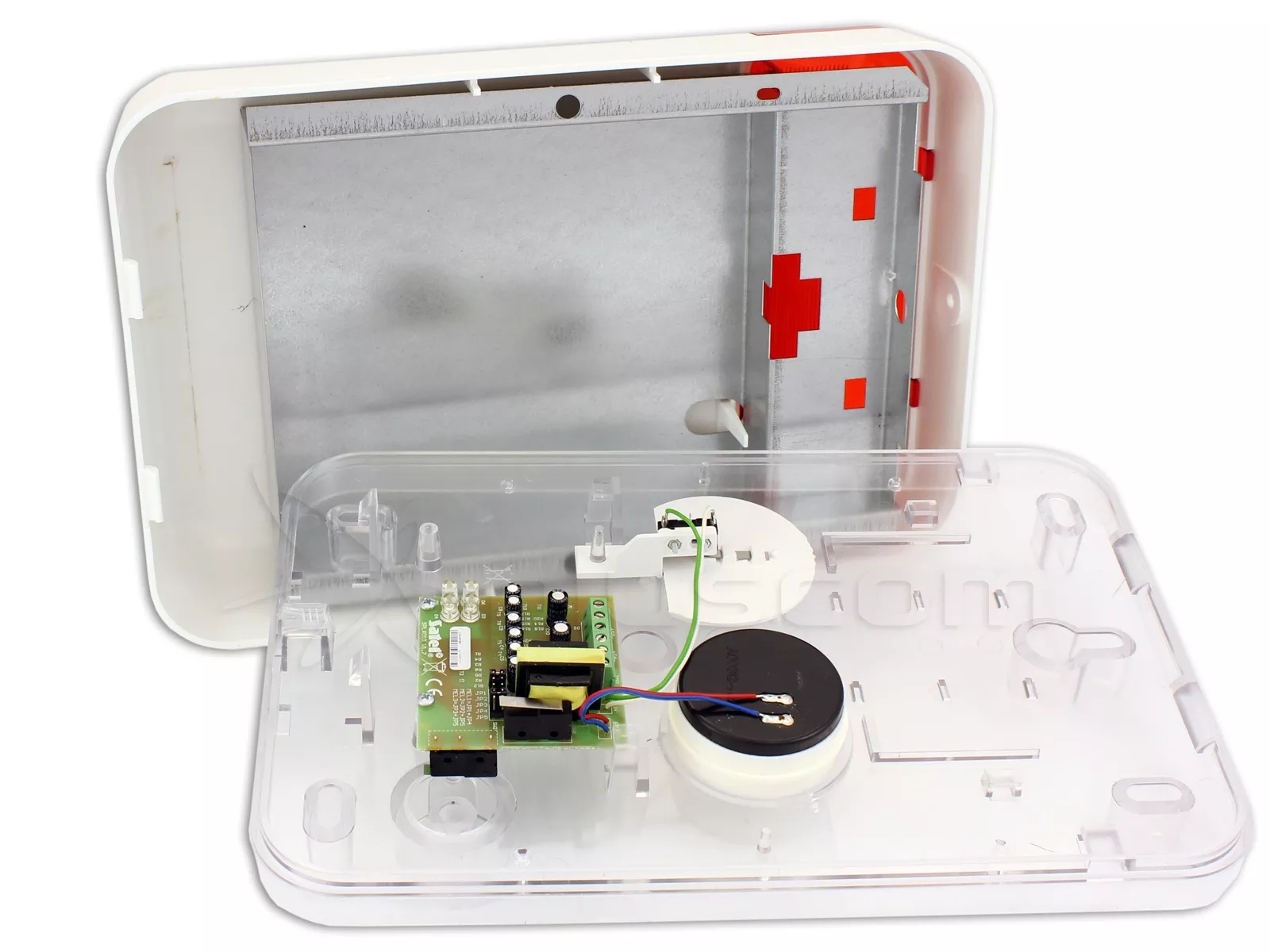

Die Elektronik ist in SMD-Technik ausgeführt und gegen Witterungseinflüsse imprägniert, was eine hohe Zuverlässigkeit des Geräts gewährleistet.

Das äußere Gehäuse des SPL-2010 R besteht aus schlagfestem PC LEXAN-Polycarbonat, das sich durch eine sehr hohe mechanische Festigkeit auszeichnet und das ästhetische Erscheinungsbild des Signalgebers auch nach vielen Betriebsjahren gewährleistet. Eine Innenabdeckung aus verzinktem Blech schützt die Elektronik zusätzlich vor mechanischen Beschädigungen.

Der Alarmgeber ist auch in der Farbe blau:{REL_1169}i orange:{REL_1148}

Montage

Die SPL-2010 R sollte auf einer ebenen Fläche und so zugänglich wie möglich montiert werden, um das Risiko von Manipulationen zu minimieren. Die SPL-2010 R sollte mit Schrauben und Dübeln montiert werden (Schrauben und Dübel sind im Lieferumfang des Alarmgeräts enthalten).

Satel SPL-2010 R Externe optische/akustische Signaleinrichtung

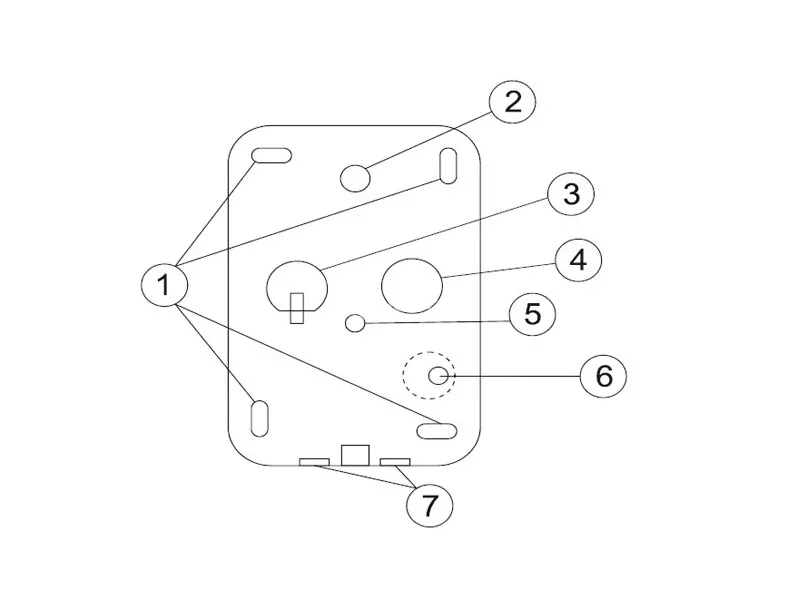

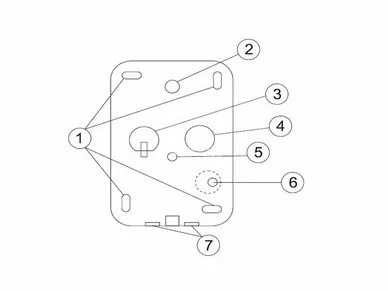

Erläuterung der Zeichnung:

1. Befestigungslöcher
2. Hilfsbohrung
3. Anti-Schaum-Sensor
4. Buzzer
5. Kabelloch
6. "S"-Element (muss mit dem Boden verschraubt werden; nicht gewaltsam anziehen, um ein Brechen der Leitung zu vermeiden)

Nach der Montage der Signaleinheit ist es ratsam, die Befestigungslöcher, das Hilfsloch und das Kabeleinführungsloch mit Silikonmasse abzudichten.
