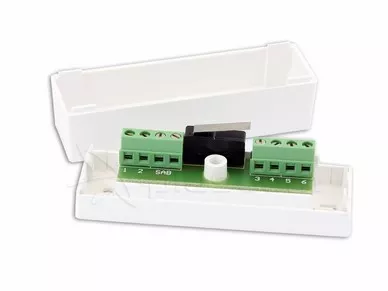

MZ-1 S Modul (klein) ist für den Bau von Niederspannungsanlagen bestimmt, wie z. B. Alarmanlagen oder Gegensprechanlagen.
Modul mit kleineren Würfeln.
Terminal-Module werden verwendet, um mehrere elektrische Leitungen miteinander zu verbinden ohne einen Lötkolben zu benötigen.
Zur Erleichterung der Montagearbeiten wurden die Klemmen nummeriert.
Für jede Klemme
sind zwei Stifte angeschlossen. Mit Hilfe von Steckbrücken, die auf die Stifte aufgesteckt werden, können die ausgewählten Klemmen einfach parallel geschaltet werden. Die Brücke muss auf die Stifte zwischen den ausgewählten Klemmen/Nummern gesteckt werden. Durch Aufstecken von Steckbrücken auf weitere direkt benachbarte Stifte wird die Gruppe der parallel geschalteten Klemmen vergrößert. Beachten Sie jedoch, dass der maximale Strom, der durch die Steckbrücken fließen kann, 500 mA beträgt.
Bei höheren Strömen ist das Verbinden von Klemmen mit Brücken nicht ratsam.
Das Modul MZ-1 hat keine Stifte.
Alle Module haben einen Öffnungskontakt für Manipulationen.
Zwei SAB-Klemmen ermöglichen den Anschluss des Kontakts an den Sabotagekreis.
