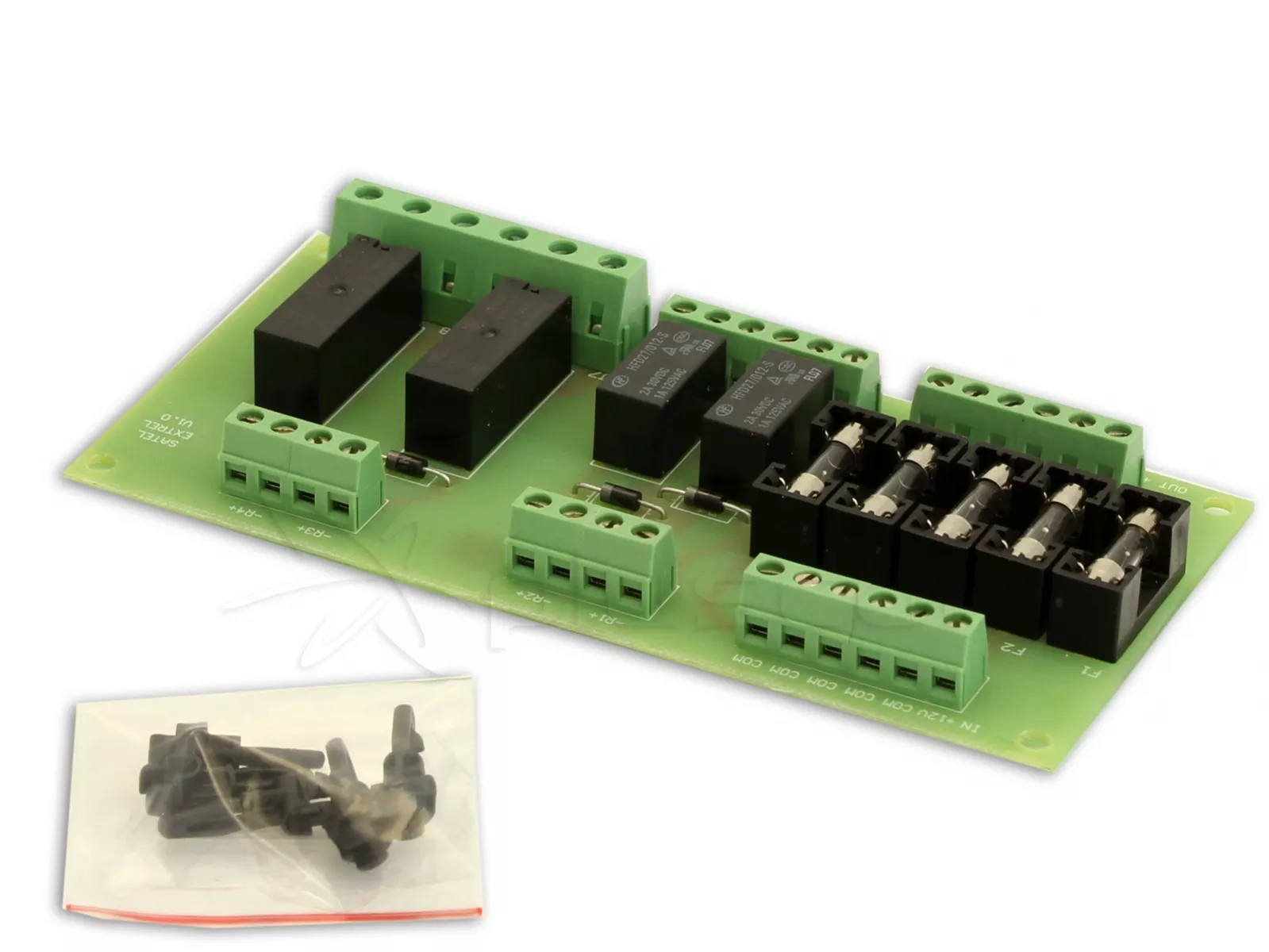

Satel MP-1 Relaismodul

Relaismodul MP-1 ist ein universelles elektrisches Gerät, das den Bau von elektrischen Niederspannungsanlagen erleichtert (z.B. Alarmanlage).

Es hat 4 Relais elektromagnetische und 5 Sicherungen die in den Ausgangsspannungskreisen in Reihe geschaltet sind. Es ermöglicht die Steuerung von elektrischen Geräten mit hohem Stromverbrauch (bis zu 8A) und Wechselstromversorgung.

Die Steuerfunktion wird mit Hilfe von Spannungssignalen (z.B. Die Steuerfunktion wird durch Spannungssignale (z.B. 0V und +12V) an den Steuereingängen realisiert und beschränkt sich auf das Kurzschließen und Öffnen oder Schalten der Relaiskontakte.

Der Hauptzweck des Moduls ist die Zusammenarbeit mit Ausgängen des Typs OC in Zentralen: CA-6, CA-10, CA-64 und dem Kommunikationsmodul GSM-4 der Firma SATEL.

Die Belastbarkeit der Ausgänge vom Typ OC in diesen Geräten ist auf 50 mA begrenzt.

Satel MP-1 Relaismodul

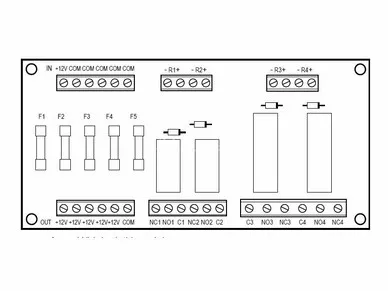

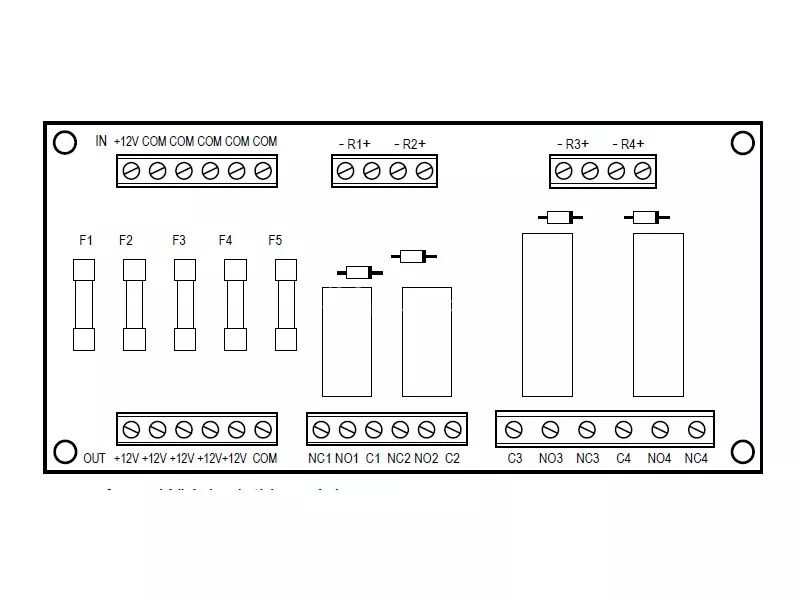

Beschreibung auf der Zeichnung:

• C1 bis C4 - gemeinsame Klemme des Relais
• NC1 bis NC4 - offene Klemme des Relais
• NO1 bis NO4 - Kurzschlussklemme des Relais
• ±R1 bis ±R4 - Relaisbetrieb Steuerspannungseingänge
• IN +12V - Versorgungsspannungseingang
• OUT +12V - Versorgungsspannung Ausgänge
• COM - Masse
