Magnetdetektoren bestehen aus zwei Komponenten: einem Magnetsensor (Reedschalter) und einem Magneten, der in der Nähe des Magneten platziert wird und den Stromkreis schließt; jede Komponente des Detektors ist in einem identischen wasserdichten Gehäuse untergebracht - der Teil mit dem Reedschalter hat zwei elektrische Leitungen.
Der Melder K-2 ist für die Unterputzmontage geeignet.
Magnetische Melder können überall dort eingesetzt werden, wo der Zustand von Türen, Fenstern oder anderen beweglichen Elementen kontrolliert werden muss, z.B. bei Türen, Fenstern, etc. Um den Zugang zu bestimmten Objekten, Räumen, Geräten zu schützen oder zu kontrollieren; in Automatisierungssystemen, usw.
Satel K-2 BR Magnetischer Detektor (braun)
Einbau

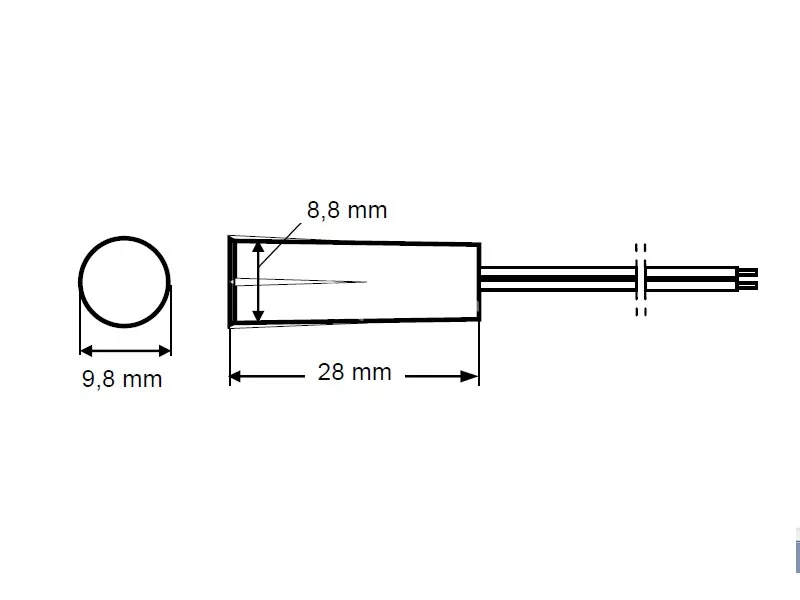

Das Detektorelement mit dem Magneten muss am beweglichen Teil, der Reedschalter am feststehenden Teil der zu schützenden Tür, des Fensters usw. montiert werden. Die K-2 Einsteckdetektoren sind für die Frontmontage in Materialien wie Holz oder Kunststoff vorgesehen. Die Wände, in die der Melder eingebaut werden soll, sollten mindestens 10 mm dick sein, um eine ausreichende Stabilität der eingebauten Elemente zu gewährleisten. Zum Bohren der Löcher für die K-2-Melder sollte ein ø9 mm Bohrer verwendet werden. Der K-2 Melder wird durch Herunterdrücken montiert. Montierte Detektorelemente können mit dem entsprechenden Kleber verstärkt werden. Der Magnet muss sich in Reichweite des Reed-Schalters befinden. Die axiale Verschiebung von Magnet und Reedschalter in zylindrischen Detektoren sollte 10 mm für K-2 nicht überschreiten.
Anmerkungen
Das Element, das den Magneten enthält, darf unter keinen Umständen gekürzt (beschnitten) werden.
Bei der Montage des Detektorteils, das das Kontaktron enthält, muss besonders vorsichtig vorgegangen werden. Es darf nicht mit einem Hammer in das Loch gehämmert oder geschlagen werden, da es ein empfindliches Bauteil enthält, das beschädigt werden kann.
