Satel DG-1 TCM Schlafgas-Detektor

Sensor Satel DG-1 TCM kann in Alarmsystemen oder anderen Systemen verwendet werden, um zu überprüfen, ob die Konzentration überschritten wurde von schlafenden Gasen (z.B. Chloroformdampf).. Mit digitaler Temperaturkompensation für den Betrieb von -30°C bis +55°C.

Konzentrationserzeugung Alarm - 6000 ppm CHCl3

Alarm wird durch eine LED (blau) und ein akustisches Signal (Signal 1s, Pause 1s) sowie durch das Öffnen der Öffnerkontakte jederzeit angezeigt, wenn die Gaskonzentration über 6000 ppm CHCl3 liegt. Die Anzeige bleibt auch nach Unterschreiten der Alarmgrenze noch mehrere Minuten lang erhalten.

Satel DG-1 TCM Schlafgas-Detektor

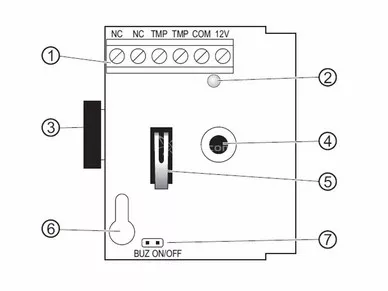

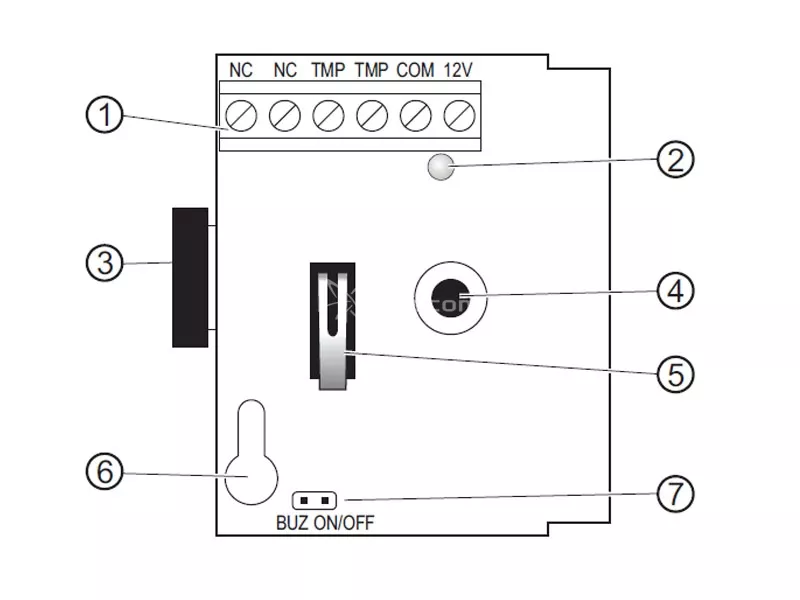

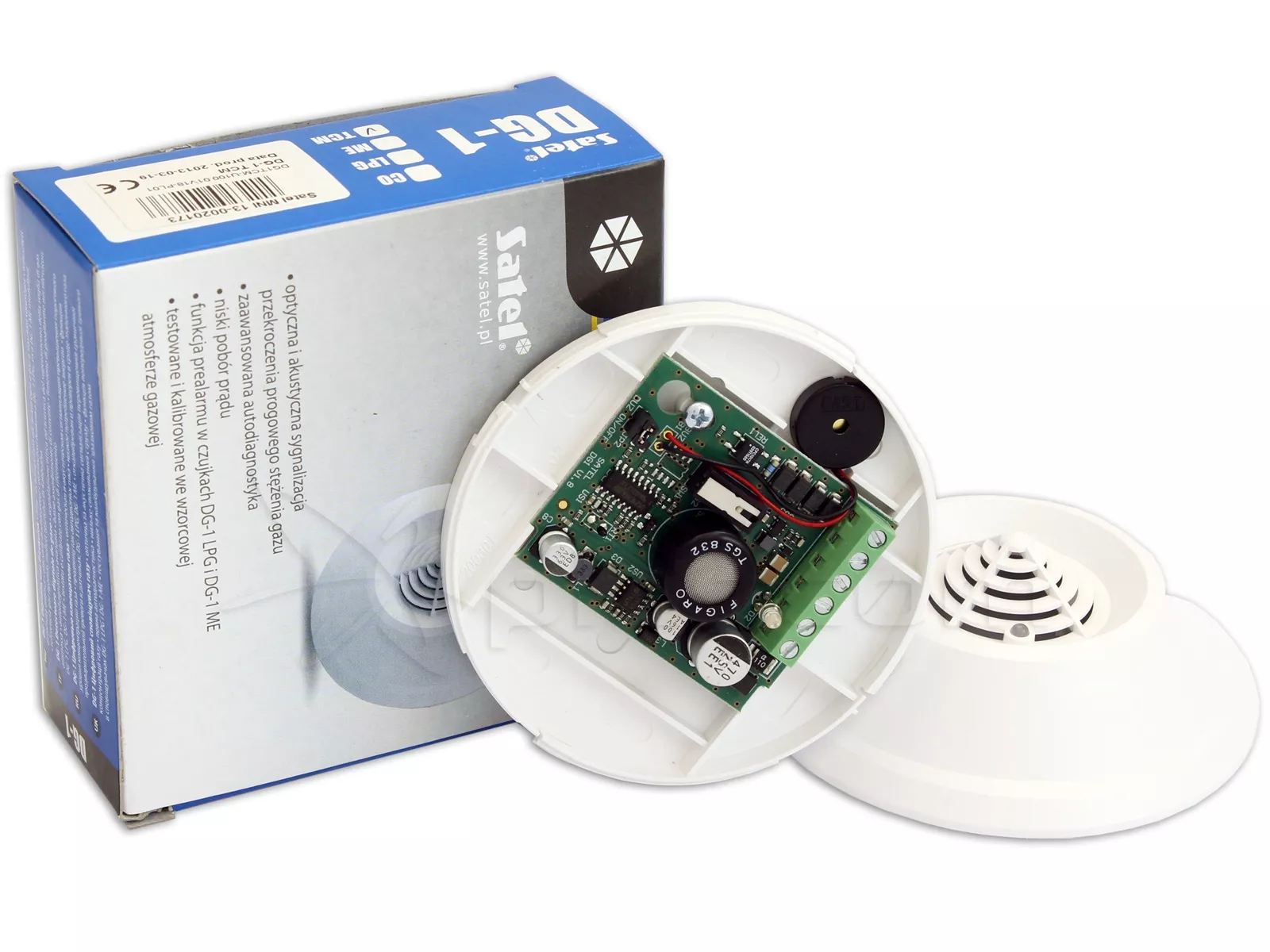

Legende:

1. Steckverbinder:
   • NC - Alarm-Anschlüsse (NC)
   • TMP - Anschlüsse für Sabotagekreis

   • COM - Masse
   • 12V - Versorgung
2. LED (blau) zur Anzeige von Alarm, Voralarm und Störung.

3. Summer zur Anzeige von Alarm, Voralarm und Störung.
4. Gasdetektor.
5. Anschluss für Manipulationsschaltung (Öffnung des Gehäuses).
6. Elektronik-Montageöffnung im Gehäuse

7. BUZ - Stifte zum Aktivieren und Deaktivieren der akustischen Signalisierung über den Buzzer.


Ein Abfall der Versorgungsspannung unter 9V +/- 5% oder eine Fehlfunktion des Gassensors (Selbsttest) wird angezeigt als Ausfall. Er wird durch eine LED (blau) und ein akustisches Signal (Signalisierung 0,25s, Pause 0,25s) und das Öffnen der Öffnerkontakte angezeigt.

Einbau des Satel DG-1 TCM-Sensors

Schlafgassensor (z.B. Chloroformdampf) sollte niedrig und knapp über dem Boden angebracht werden.

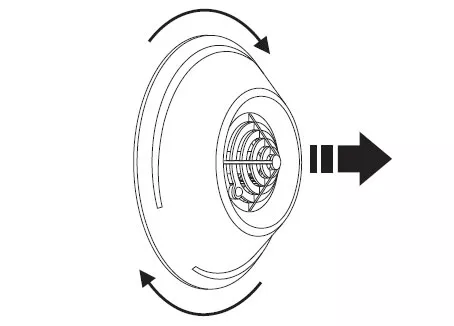

1. Öffnen Sie das Gehäuse:


   Satel DG-1 TCM Schlafgas-Detektor

2. Entfernen Sie die Elektronik

3. Ein Loch machen und das Kabel hindurchführen

4. Schrauben Sie die Rückseite des Gehäuses an die Wand
5. Die Elektronik einbauen

6. Drähte an die Klemmen schrauben

7. Überbrückung der LPD-Kontakte anbringen oder entfernen

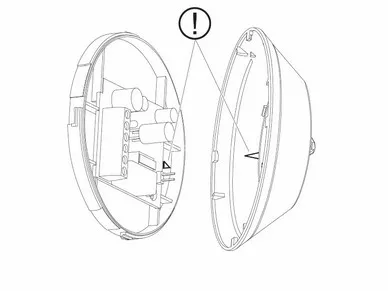

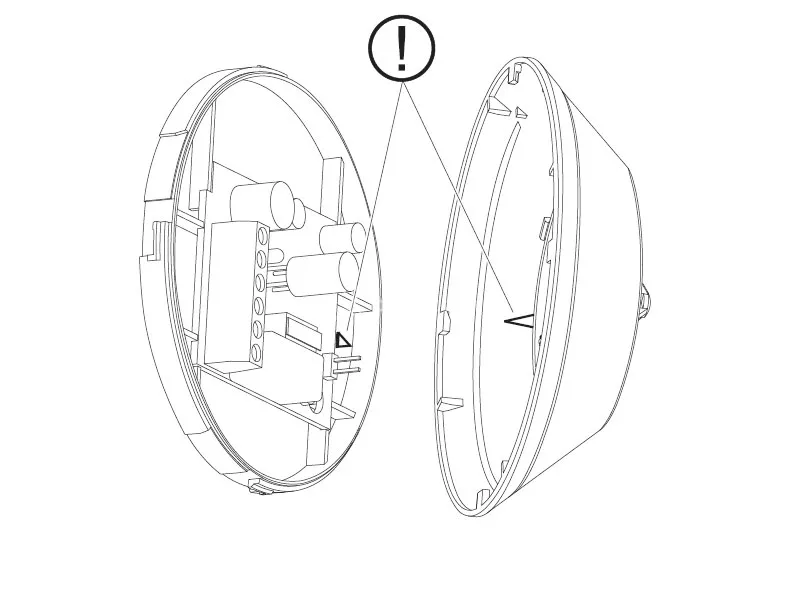

8. Schließen Sie das Sensorgehäuse und achten Sie darauf, dass die Markierungen in beiden Gehäuseteilen einander gegenüberliegen (siehe Abbildung 3).


   Satel DG-1 TCM Schlafgas-Detektor

9. Schalten Sie die Stromzufuhr zum System ein. Der Sensor meldet sich mit 3 kurzen Pieptönen und einer blinkenden LED.

Wichtig!

1. Es wird nicht empfohlen, den Sensor in Räumen mit Industrieanlagen zu installieren.
2. Der Gassensor erwärmt sich während des Betriebs
3. Die Sensoren werden in der Produktionsphase getestet.
4. Die Überprüfung der korrekten Funktion kann mit Testkits erfolgen.
5. Der DG-1 TCM-Sensor arbeitet nicht selektiv. Der Alarm kann nicht nur durch Chloroformdämpfe, sondern auch durch Farb-, Lack- oder Alkoholdämpfe und andere organische chemische Verbindungen ausgelöst werden (diese werden z. B. Der DG-1 TCM kann nicht nur durch Chloroformdämpfe ausgelöst werden, sondern auch durch Farb-, Lack- oder Alkoholdämpfe und andere organische chemische Verbindungen (wie z. B. Freon, Tetrafluorethan oder Chlordifluormethan, die in der Kältetechnik verwendet werden, aber auch Katzenurin).
6. Der TCM-Detektor DG-1 stabilisiert sich in den ersten 5 Minuten nach dem Einschalten. Während dieser Zeit kann es zu einer Alarmsignalisierung kommen.
