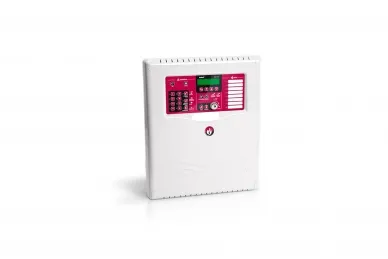

Satel CSP-208 Konventionelle Brandmeldezentrale mit Display

Satel CSP-208 Konventionelle Brandmeldezentrale

CSP-208 ist eine fortschrittliche, konventionelle Brandmeldezentrale, die den Anforderungen der Norm EN54 vollständig entspricht. Sie sind für die Realisierung einfacher Systeme in kleinen und mittelgroßen Objekten vorgesehen. Das integrierte LCD-Display erleichtert sowohl die tägliche Bedienung des Systems als auch dessen Installation und regelmäßige Wartung. Ein großer Vorteil der SATEL-Zentralen ist ihre einfache Installation, ihr ästhetisches Aussehen und die Verwendung einer einzigen Standard-12-V-Batterie als Hilfsstromquelle.

MERKMALE:

• 8 Überwachungsleitungen
• Integriertes LCD-Display für einfache Bedienung und Programmierung des Systems
• Bedienung über externes Bedienfeld und virtuelles Bedienfeld (über CSP-ETH-Schnittstelle)
• 4 Steuereingänge mit vom Installateur programmierbarer Funktionalität
• 8 vom Installateur programmierbare Ausgänge, die die Interaktion mit anderen Systemen ermöglichen
• Unterstützung von Brand- und Schadensmeldeeinrichtungen
• Eingebautes Puffernetzteil, das mit einer einzelnen 12-V-Batterie sowie 24-V- und 18-V-AUX-Stromausgängen zusammenarbeitet

Technische Daten:

• Endwiderstand in der Signalleitung: 10 kΩ +/-5 %
• Anzahl der Überwachungsleitungen: 8
• Widerstand der Überwachungsleitung max.: 100 Ω (2 x 50 Ω)
• Anzahl der Melder in einer Überwachungslinie max.: 32
• Anzahl der manuellen Melder (ROP) in der Linie max.: 10
• Endwiderstand in der Überwachungsleitung: 5,6 k Ω +/- 5 %
• Zulässiger Überwachungsstrom in der Überwachungsleitung: 10 mA
• Maximaler Strom in der Leitung während eines Alarms: 40 mA
• Strombegrenzungswert in der Überwachungsleitung: 54 mA
• Zulässiger Widerstand der Signalisierungs-, Alarm- und Fehlerleitung max.: 75 Ω (2 x 37,5 Ω)
• Anzahl der externen Signalleitungen: 2
• Betriebsspannung der Signalleitungen: 24 V DC +/-15 %
• Zulässiger Strom der Signalleitungen: 180 mA
• Elektrische Parameter der Relaisausgänge: 1 A / 30 V DC (NO oder NC)
• Anzahl der Alarmübertragungsleitungen: 1
• Betriebsspannung der Alarmübertragungsleitung: 24 V DC +/-15 %
• Zulässiger Strom der Alarmübertragungsleitung: 180 mA
• Abschlusswiderstand in der Alarmübertragungsleitung: 10 kΩ +/-5 %
• Anzahl der Fehlerübertragungsleitungen: 1
• Betriebsspannung der Fehlerübertragungsleitung: 24 V DC +/-15 %
• Zulässiger Strom der Fehlerübertragungsleitung: 180 mA
• Endwiderstand in der Fehlerübertragungsleitung: 10 kΩ +/-5 %
• Anzahl der programmierbaren Relaisausgänge: 8
• Notstromversorgung: interne Blei-Säure-Batterie: 12 V / 17 Ah
• Notstromversorgung: externer Bleiakku: 12 V / ≤24 Ah
• AUX-Stromausgang (nur zum Anschluss des CSP-ETH-Moduls): bei Ausfall der Wechselstromversorgung 12 V DC +15 %, -20 %
• Gehäuseabdichtung: IP30
• Maximale Luftfeuchtigkeit: 93±3 %
• Abmessungen: 324 x 382 x 108 mm
• Transporttemperaturbereich: -25…+55 °C
• Grundversorgung aus dem Netz mit einer Spannung von: 230 V AC +10 % , -15 % 50 Hz
• Maximaler Stromverbrauch aus dem Netz: 500 mA
• Betriebsdauer der Notstromversorgung: 72 h
• Maximaler Ladestrom des Akkus: 1,4 A
• Max. Innenwiderstand der Batterie (mit Kabeln und Klemmen im Stromkreis): 1 Ω
• Stromaufnahme aus der Batterie im Überwachungszustand: 100 mA
• Stromaufnahme aus der Batterie im Alarmzustand: 170 mA
• Stromaufnahme aus dem integrierten Netzteil im Überwachungsmodus: 80 mA
• Stromaufnahme aus dem integrierten Netzteil im Alarmzustand: 140 mA
• Betriebstemperaturbereich: -5…+40 °C
• Gewicht ohne Akku: < 3 kg
• Speicherkapazität für Ereignisse: 8999
• Kapazität des Alarmzählers: 9999
• Uhrenbatterie: 3 V (CR2032)
• Kommunikationsausgang zum PC (Service)
• Endwiderstand an den Kommunikationsklemmen mit dem externen Bedienfeld: 100 Ω
• Kommunikationsausgang mit dem externen Panel und dem CSP-ETH-Modul
• Stromversorgungsausgang +24 V: 24 V DC +/-15 % / max. 200 mA
• AUX-Stromausgang (nur zum Anschluss des CSP-ETH-Moduls) im Normalzustand: 18 V DC +5 %, -15 %
• Widerstand in der Kontrollleitung: 1 kΩ +/- 5 %
• Endwiderstand in der Kontroll-Eingangsleitung: 10 kΩ +/-5%
• Anzahl der programmierbaren Kontroll-Eingänge: 4
