Satel AQUA Plus Digitaler PIR-Detektor

Eigenschaften

1. Duales Pyroelement.
2. Digitaler Algorithmus zur Bewegungserkennung.
3. Duale Pyroelement-Signalanalyse: Wert und Menge.
4. Voralarm-Funktion.
5. Digitale Temperaturkompensation.
6. Anzeige der niedrigen Versorgungsspannung (Spannungsabfall unter 9 V ±5%).

Komponenten einstellen

• Detektor
• Neigungswinkel
• Dehnungsbolzen
• Handbuch

Satel AQUA Plus Digitaler PIR-Detektor

Satel AQUA Plus Digitaler PIR-Detektor

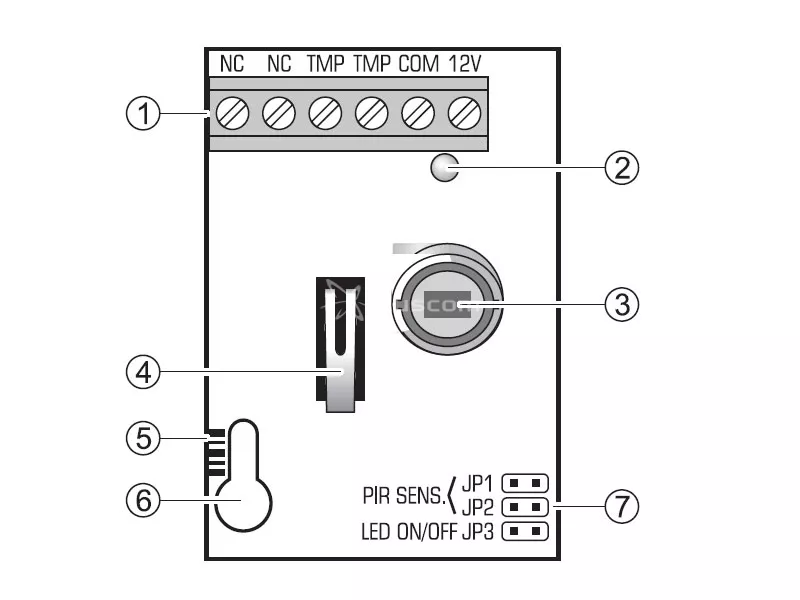

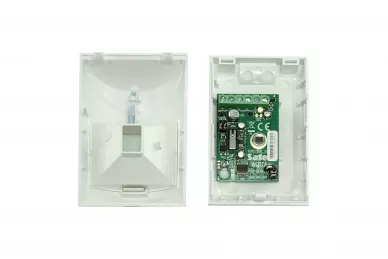

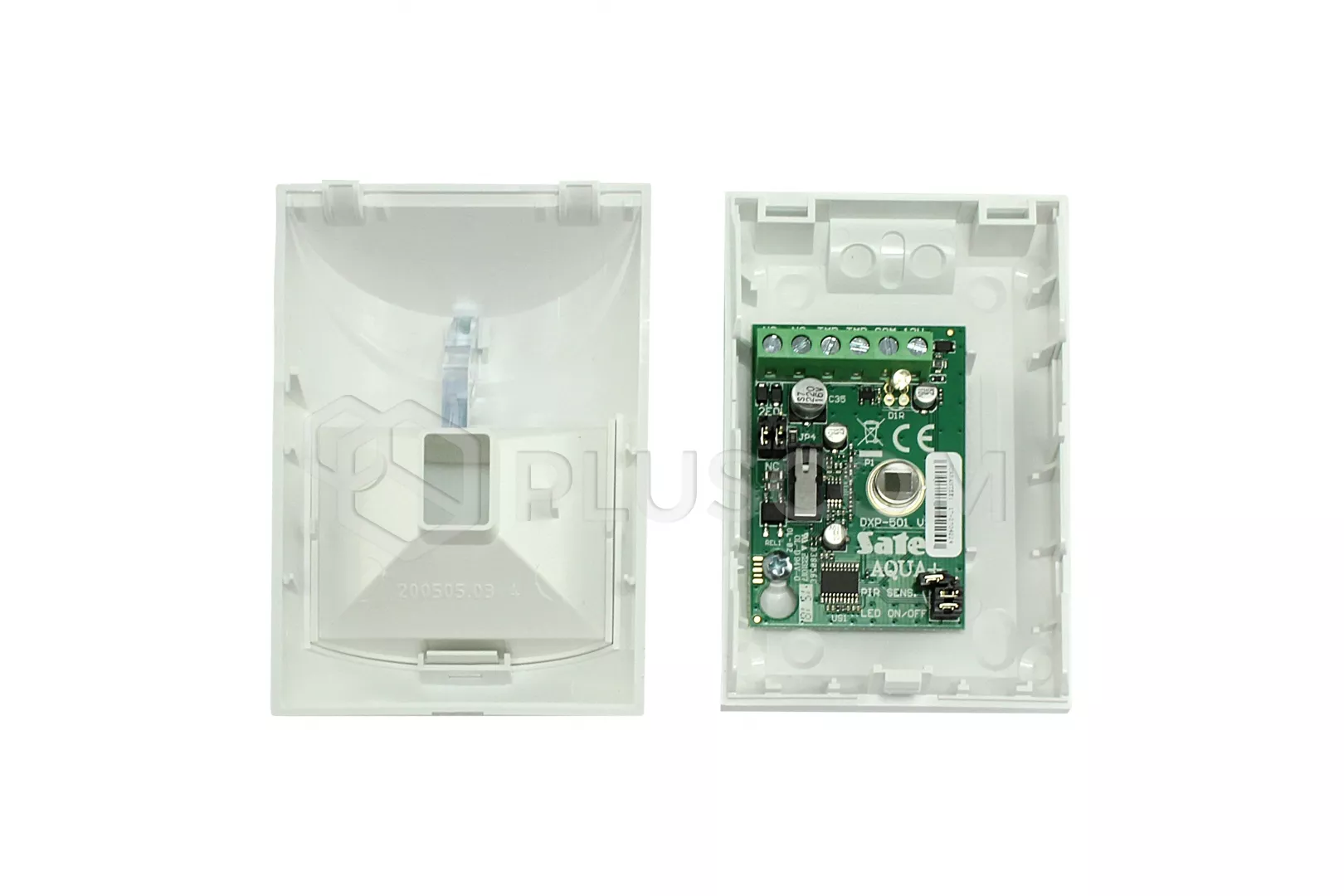

Beschreibung nach Zeichnung:

1. Klemmen:
   • NC - Relais (NC)
   • TMP - Sabotagekontakt
   • COM - Masse
   • 12V - Stromeingang
2. rote LED-Anzeige:
   • VorAlarm - kurzes Blinken (ca. 120 ms);
   • alarm - leuchtet für 2 Sekunden;
   • Status der Inbetriebnahme - blinkt schnell;
   • niedrige Versorgungsspannung - ein.
3. Pyroelement.
4. Sabotagekontakt.
5. Skala für die Positionierung des Pyroelements in Bezug auf die Linse.
6. Bohrung für die Befestigungsschraube.
7. Stifte für die Konfiguration des Detektors:
   • PIR SENS. - Bestimmung der Empfindlichkeit des Detektors
   • LED EIN/AUS - Aktivierung/Deaktivierung der Signalisierung durch LED. Die Signalisierung ist EIN, wenn die Stifte kurzgeschlossen sind.

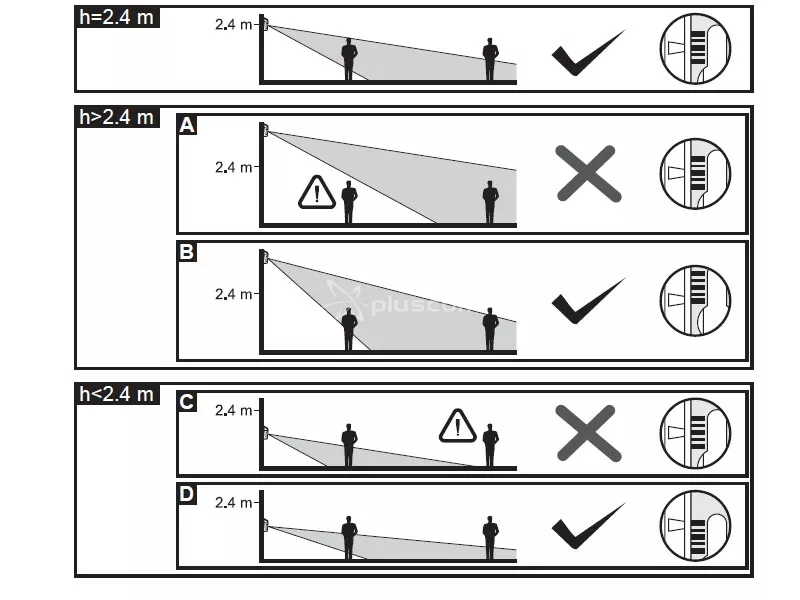

   Einstellung der Empfindlichkeit des Melders



   Satel AQUA Plus Digitaler PIR-Detektor

   • A - niedrige Empfindlichkeit,
   • B und C - mittlere Empfindlichkeit,
   • D - hohe Empfindlichkeit

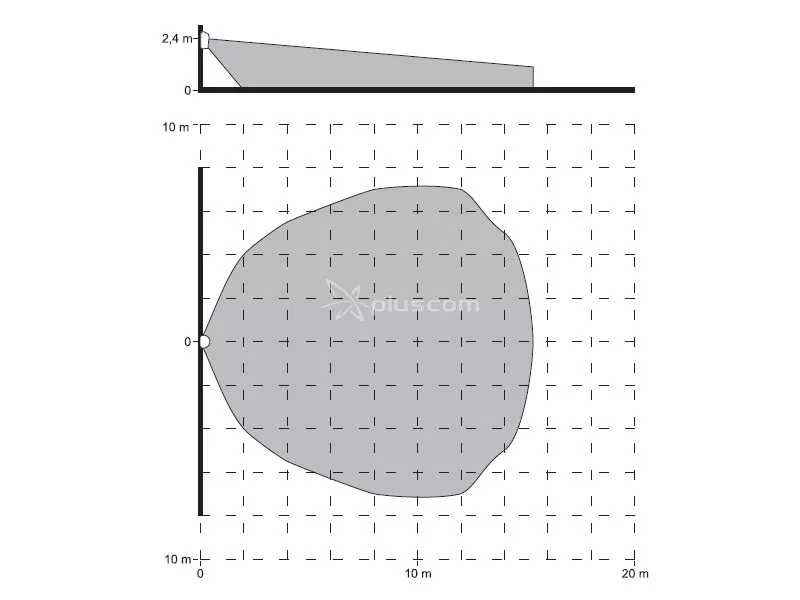

   Erfassungsbereich



   Satel AQUA Plus Digitaler PIR-Detektor

   Die Standard-EWA-Linse des Detektors kann durch eine andere Linse ersetzt werden:

   • LR - große Reichweite mit Schleichfahrtkontrolle: Reichweite 30 m; Hauptstrahlbreite am Ende der Reichweite 3 m.
   • VB - vertikaler Vorhang: Reichweite 22,5 m; Strahlbreite am Ende der Reichweite 2,2 m.

   Montage

   1. Öffnen Sie das Gehäuse.
   2. Entfernen Sie die Elektronikplatine.
   3. Bohren Sie Löcher für Schrauben und Kabel in den Boden des Gehäuses.
   4. Führen Sie das Kabel durch die gebohrten Löcher.
   5. Befestigen Sie den Gehäuseboden an der Wand oder an der mitgelieferten Halterung.
   6. Befestigen Sie die Elektronikplatine unter Berücksichtigung der Höhe, in der der Melder montiert wird.
   7. Schließen Sie die Drähte an die entsprechenden Klemmen an.
   8. Verwenden Sie die Steckbrücken, um die Betriebsparameter des Detektors einzustellen.
   9. Schließen Sie das Detektorgehäuse.

   Inbetriebnahme

   1. Schalten Sie die Spannungsversorgung des Melders ein. Die LED beginnt zu blinken (wenn dieLED ON/OFF Pins kurzgeschlossen sind).
   2. Wenn der Melder in den Betriebszustand übergeht (LED hört auf zu blinken), führen Sie einen Melderreichweitentest durch, d.h. überprüfen Sie, ob eine Bewegung innerhalb des überwachten Bereichs das Alarmrelais auslöst und die LED aufleuchtet.
   3. Ändern Sie ggf. die Empfindlichkeit des Melders (PIR SENS. Pins).
