Satel AQUA Pet Digitaler PIR-Melder, haustiersicher bis zu 15 kg

Eigenschaften

1. Duales Pyroelement.
2. Digitaler Algorithmus zur Bewegungserkennung.
3. Widerstand gegen Tierbewegungen von bis zu 15 Kilogramm.
4. Digitale Temperaturkompensation.
5. Anzeige der niedrigen Versorgungsspannung (Spannungsabfall unter 9 V ±5%).

Komponenten einstellen

Satel AQUA Pet Digitaler PIR-Melder, haustiersicher bis zu 15 kg

• Detektor
• Spreizbolzen
• Manuell

Satel AQUA Pet Digitaler PIR-Melder, haustiersicher bis zu 15 kg

Satel AQUA Pet Digitaler PIR-Melder, haustiersicher bis zu 15 kg

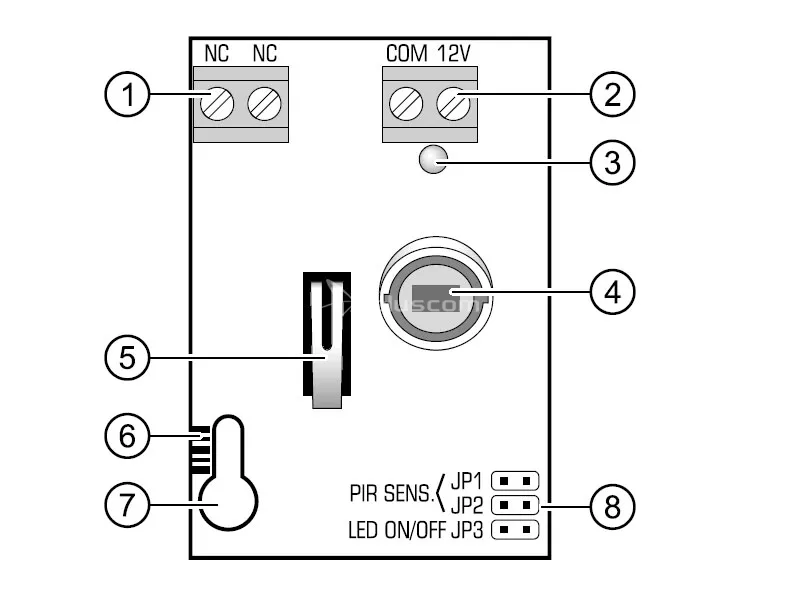

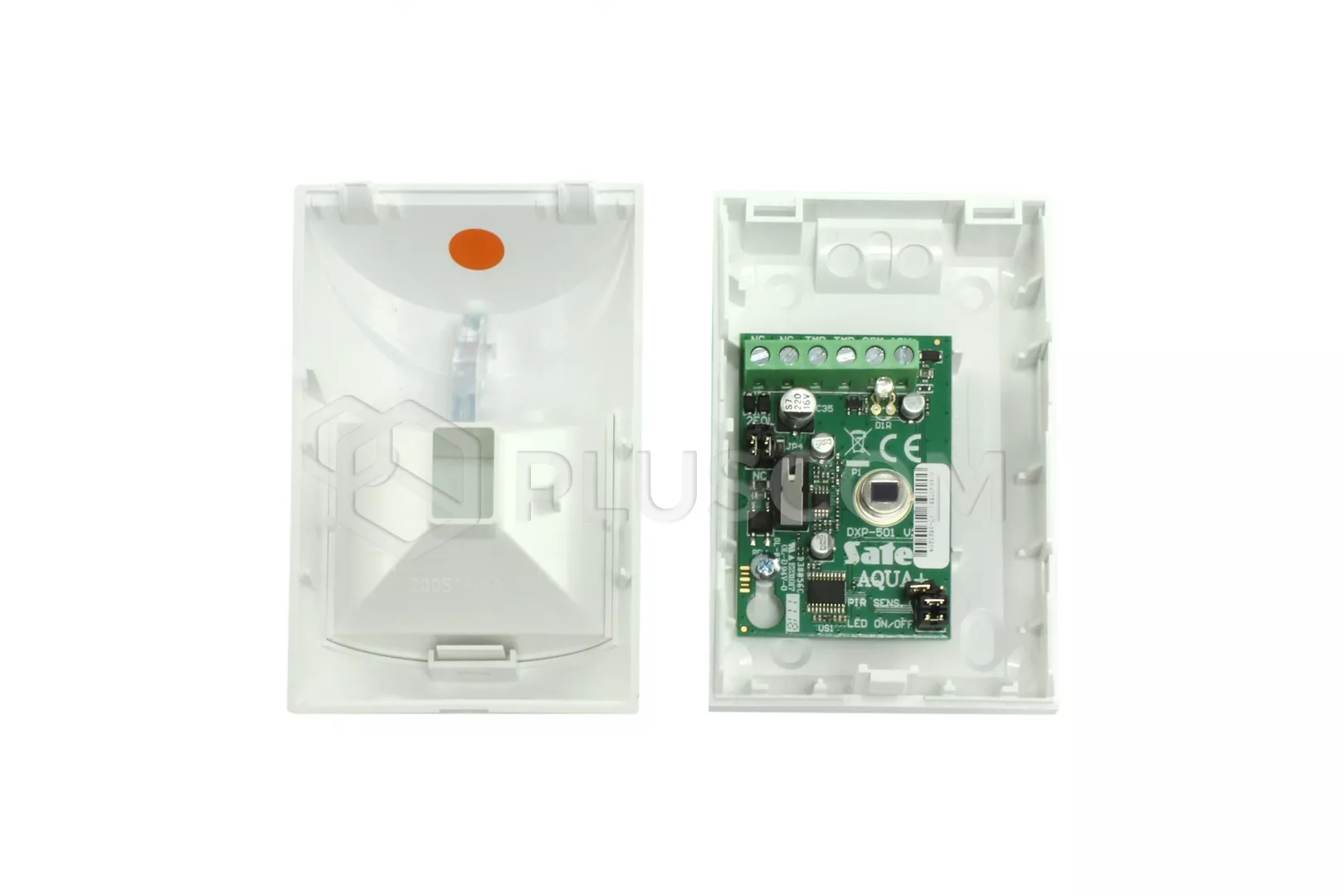

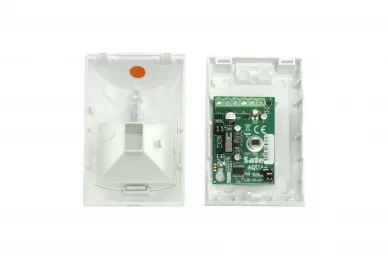

Beschreibung nach Zeichnung:

1. Klemmen:
   • NC - Relais (NC)
   • TMP - Sabotagekontakt
   • COM - Masse
   • 12V - Stromeingang
2. rote LED-Anzeige:
   • Alarm - leuchtet für 2 Sekunden;
   • Inbetriebnahme - blinkt schnell;
   • niedrige Versorgungsspannung - ein.
3. Pyroelement.
4. Sabotagekontakt.
5. Skala für die Positionierung des Pyroelements in Bezug auf die Linse.
6. Bohrung für die Befestigungsschraube.
7. Stifte für die Konfiguration des Detektors:
   • PIR SENS. - Bestimmung der Detektorempfindlichkeit (Abb. 2);
   • LED EIN/AUS - Ein- und Ausschalten der Signalisierung durch LED. Die Signalisierung ist eingeschaltet, wenn die Stifte kurzgeschlossen sind.

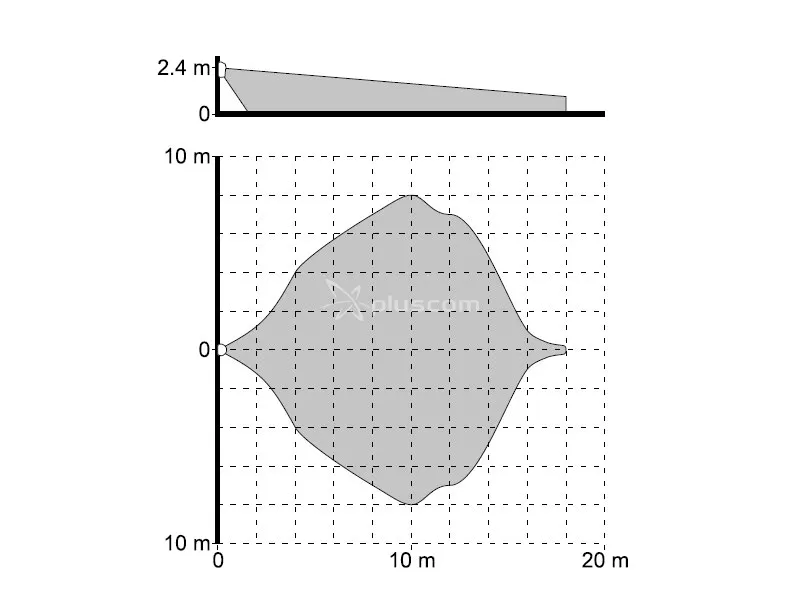

Erfassungsbereich des Melders.

Satel AQUA Pet Digitaler PIR-Melder, haustiersicher bis zu 15 kg

Montage

1. Öffnen Sie das Gehäuse
2. Entfernen Sie die Elektronikplatine.
3. Bohren Sie Löcher für Schrauben und Kabel in den Boden des Gehäuses.
4. Führen Sie das Kabel durch die gebohrten Löcher.
5. Befestigen Sie den Boden des Gehäuses an der Wand.
6. Befestigen Sie die Elektronikplatine unter Berücksichtigung der Höhe, in der der Melder montiert wird.
7. Schließen Sie die Drähte an die entsprechenden Klemmen an.
8. Verwenden Sie die Steckbrücken, um die Betriebsparameter des Melders einzustellen.
9. Schließen Sie das Detektorgehäuse.

Inbetriebnahme

1. Schalten Sie die Spannungsversorgung des Melders ein. Die LED beginnt zu blinken (wenn die Pins der ON/OFF-LED kurzgeschlossen sind).
2. Wenn der Melder betriebsbereit ist (die LED hört auf zu blinken), führen Sie einen Reichweitentest des Melders durch, d.h. überprüfen Sie, ob eine Bewegung innerhalb des überwachten Bereichs das Alarmrelais auslöst und die LED aufleuchtet.
3. Falls erforderlich, ändern Sie die Empfindlichkeit des Melders (PIR SENS. Pins).
