Puffer-Netzteil APS-30 ist für Alarm-, Intercom- und Videosysteme konzipiert. Die automatische Spannungsregulierung, die Mikroprozessorsteuerung des Ladezustands und die automatische Abschaltung der Batterie bei übermäßiger Entladung ermöglichen eine längere Nutzungsdauer der Batterie ohne das Risiko einer Beschädigung.
Darüber hinaus verfügt der Batteriestromkreis über eine T3,15-A-Sicherung.
Das Netzteil ist mit einem Kurzschluss- und Überlastungsschutz ausgestattet. Es ist ausgestattet mit optischer Anzeige des Netz- und Batteriestatus und Batterieladevorgang.
Erkannte Fehler können zusätzlich akustisch signalisiert werden. Die Übermittlung von Informationen über Störungen an das Alarmsystem wird durch zwei zusätzliche Ausgänge vom Typ OC ermöglicht.
Dank des Einsatzes eines Impulsnetzteils mit hoher Energieeffizienz werden thermische Verluste minimiert, was die Zuverlässigkeit erhöht. Für die Verwendung des Netzteils wird eine Batterie mit 12 V und 17 Ah Kapazität empfohlen.

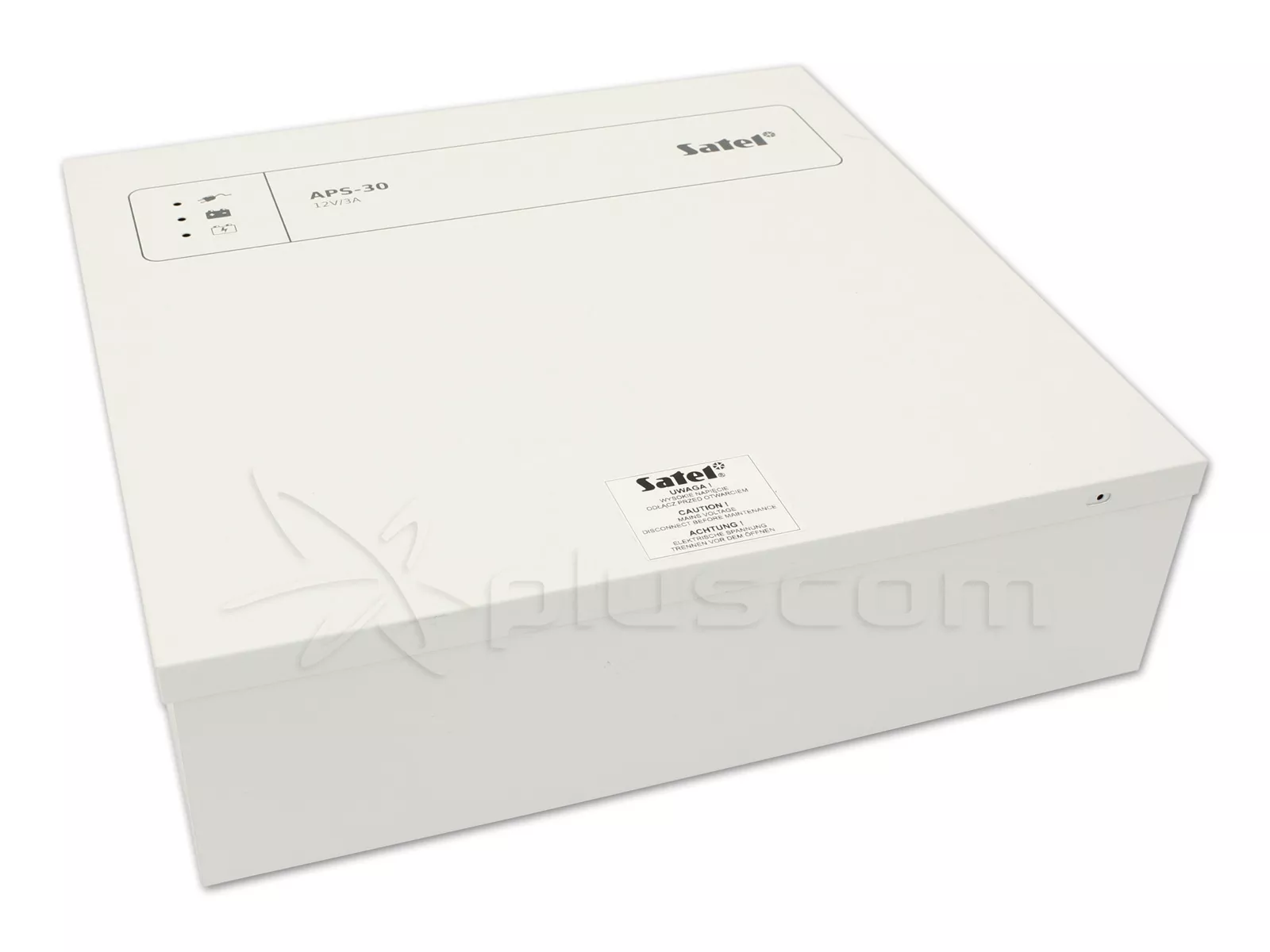

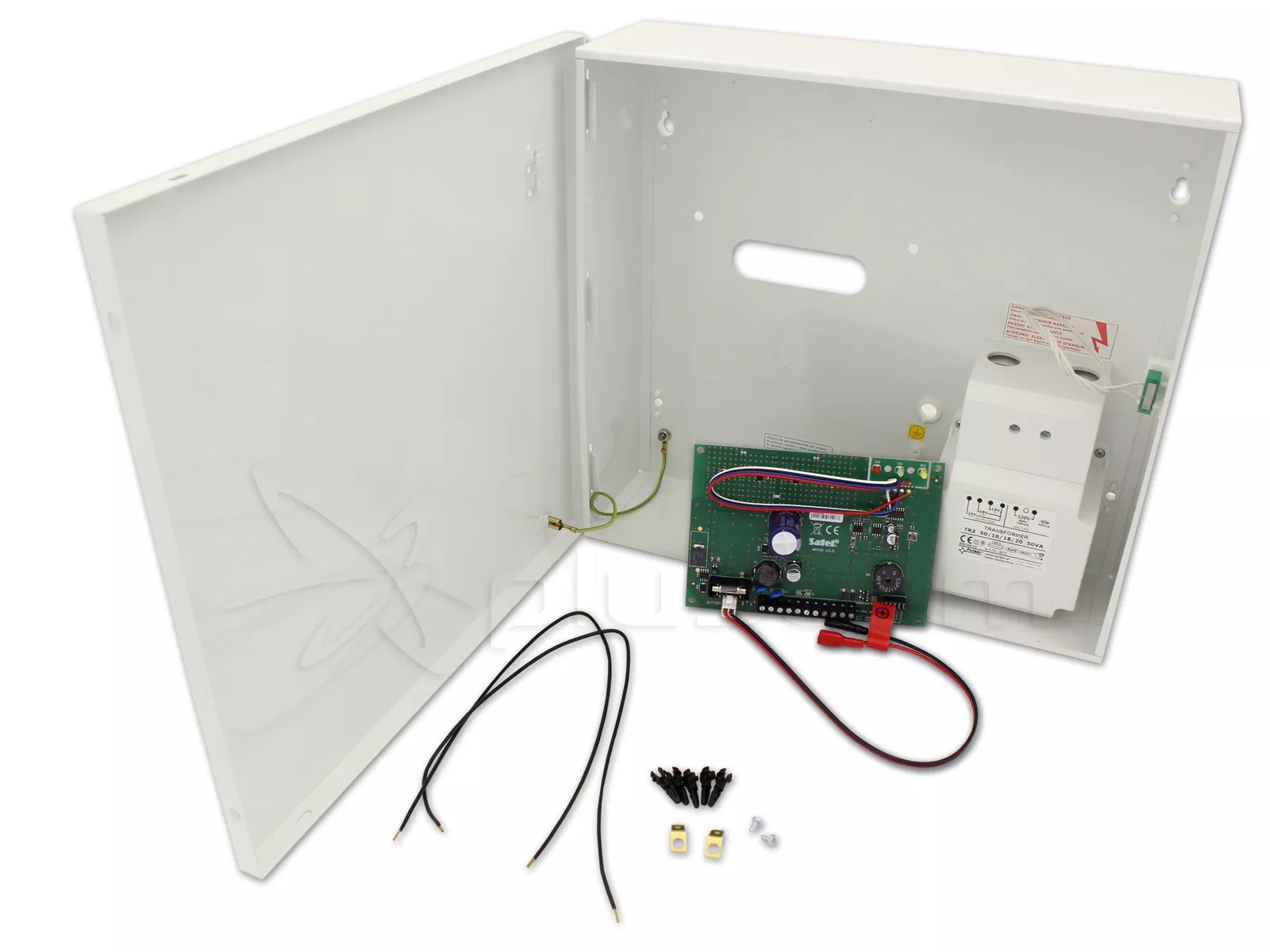

Satel APS-30 12V 3A Puffer-Netzteil mit Gehäuse

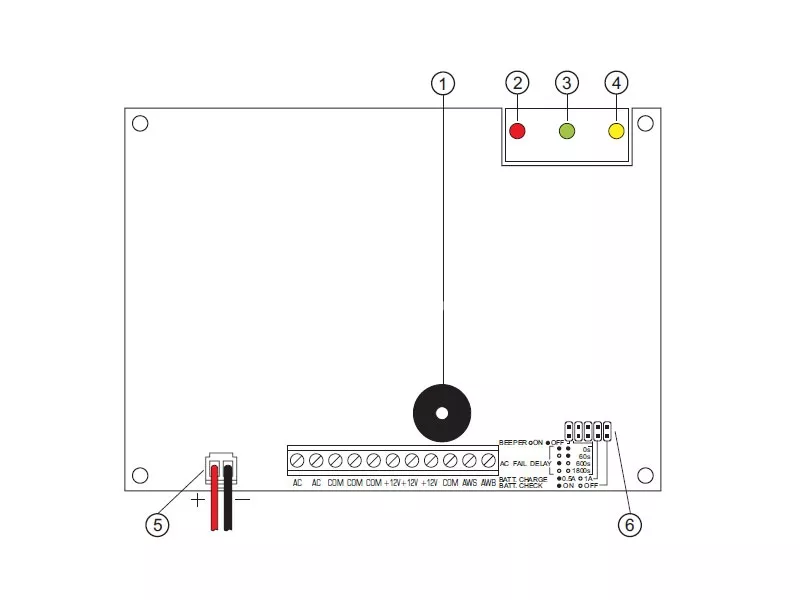

Beschreibung zur Zeichnung
- Summer. Zeigt Fehlfunktionen an.
- NETZWERK-LED (rot). Zeigt das Vorhandensein von Wechselspannung an den Wechselstromanschlüssen an.
- BATTERIE-LED (grün). Signalisiert das Vorhandensein einer Batterie.
- CHARGING-LED (gelb). Leuchtet beim Laden der Batterie und beim Test des Batterieladezustands.
- Batterieanschlusskabel (rot +; schwarz -).
- Stifte für die Einstellung der Betriebsparameter des Netzteils.
Einbau
Bevor mit der Installation begonnen wird, muss die Lastbilanz des Netzteils erstellt werden. Im Normalbetrieb darf die Summe der von den Verbrauchern aufgenommenen Ströme und des Batterieladestroms die Kapazität des Netzteils (3 A) nicht überschreiten.
Das Netzgerät sollte mit einer permanenten Verbindung zum Stromnetz betrieben werden. Aus diesem Grund muss die Elektroinstallation des Gebäudes vor Beginn der Verkabelung kennengelernt werden. Für die Stromversorgung des Geräts ist ein Stromkreis zu wählen, an dem jederzeit Spannung anliegt. Dieser sollte durch eine geeignete Sicherung geschützt sein.
