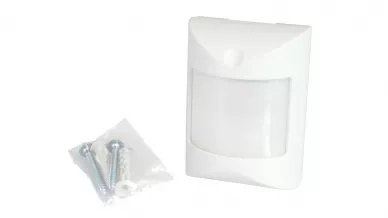

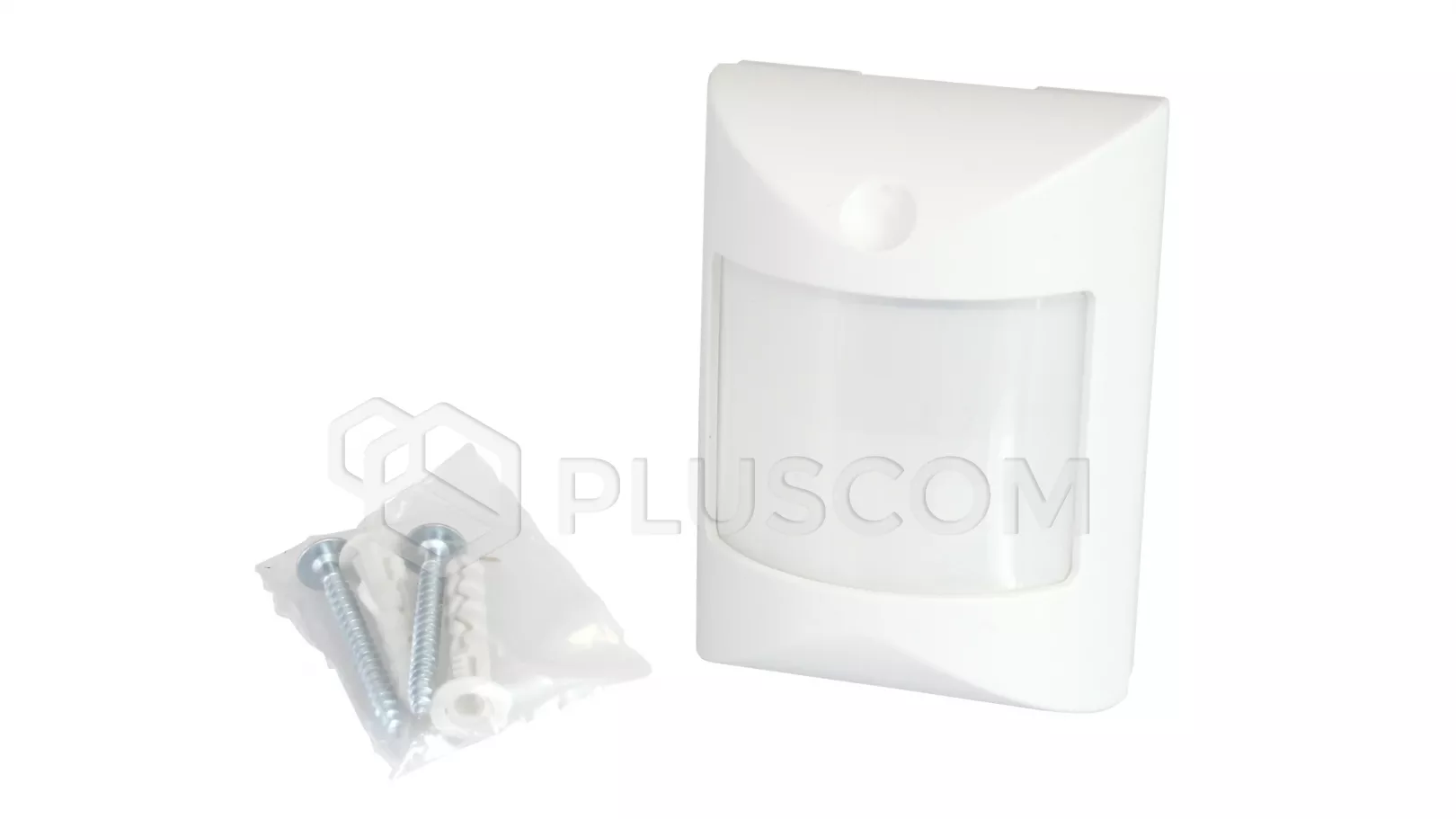

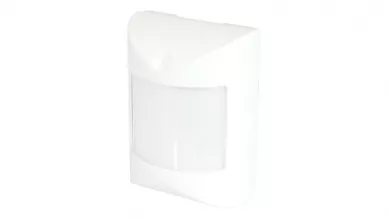

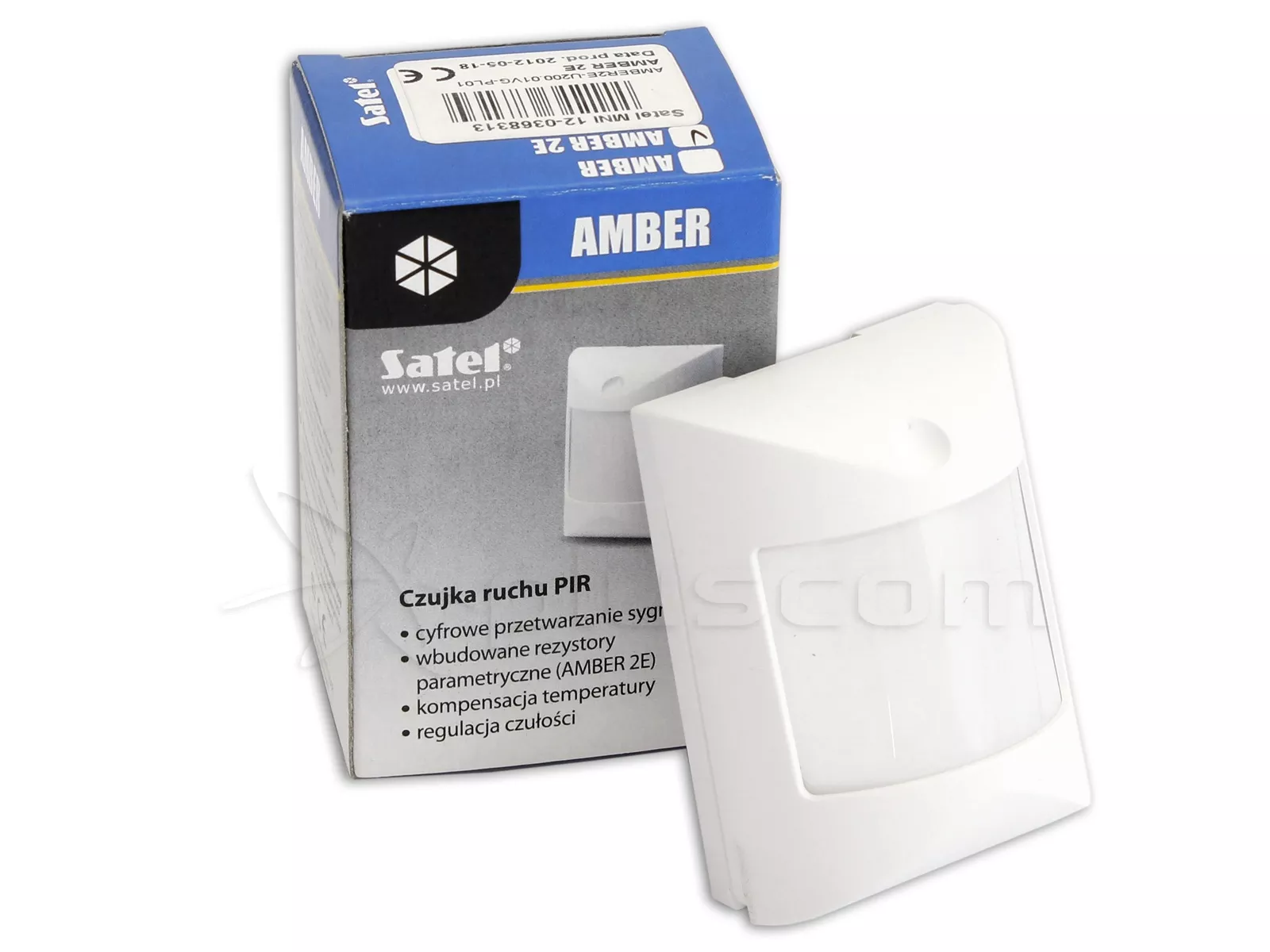

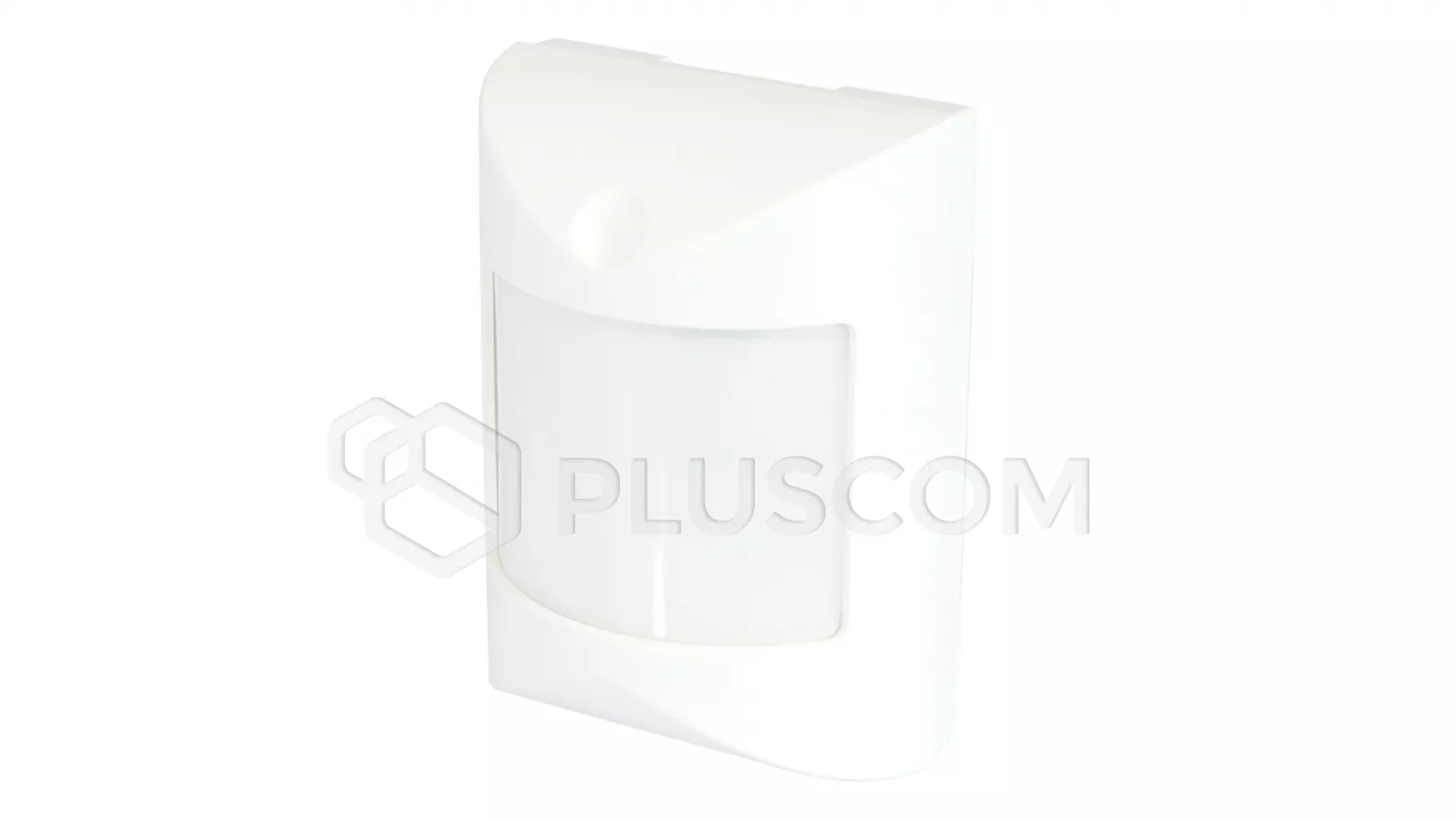

Satel AMBER 2E Digitaler PIR-Detektor

AMBER 2E-Detektor ermöglicht die Bewegungserkennung im geschützten Bereich. Er ist für die Zusammenarbeit mit Alarmzentralen bestimmt, die die Konfiguration 2EOL/NC (2 x 1,1 kΩ) unterstützen.

Eigenschaften

• Duales Pyroelement.
• Eingebaute parametrische Widerstände (2EOL).
• Digitaler Algorithmus zur Bewegungserkennung.
• Digitale Temperaturkompensation.
• Niedriger Stromverbrauch.
• LED zur Signalisierung.
• Manipulationsschutz gegen Öffnen des Gehäuses.

Satel AMBER 2E Digitaler PIR-Detektor

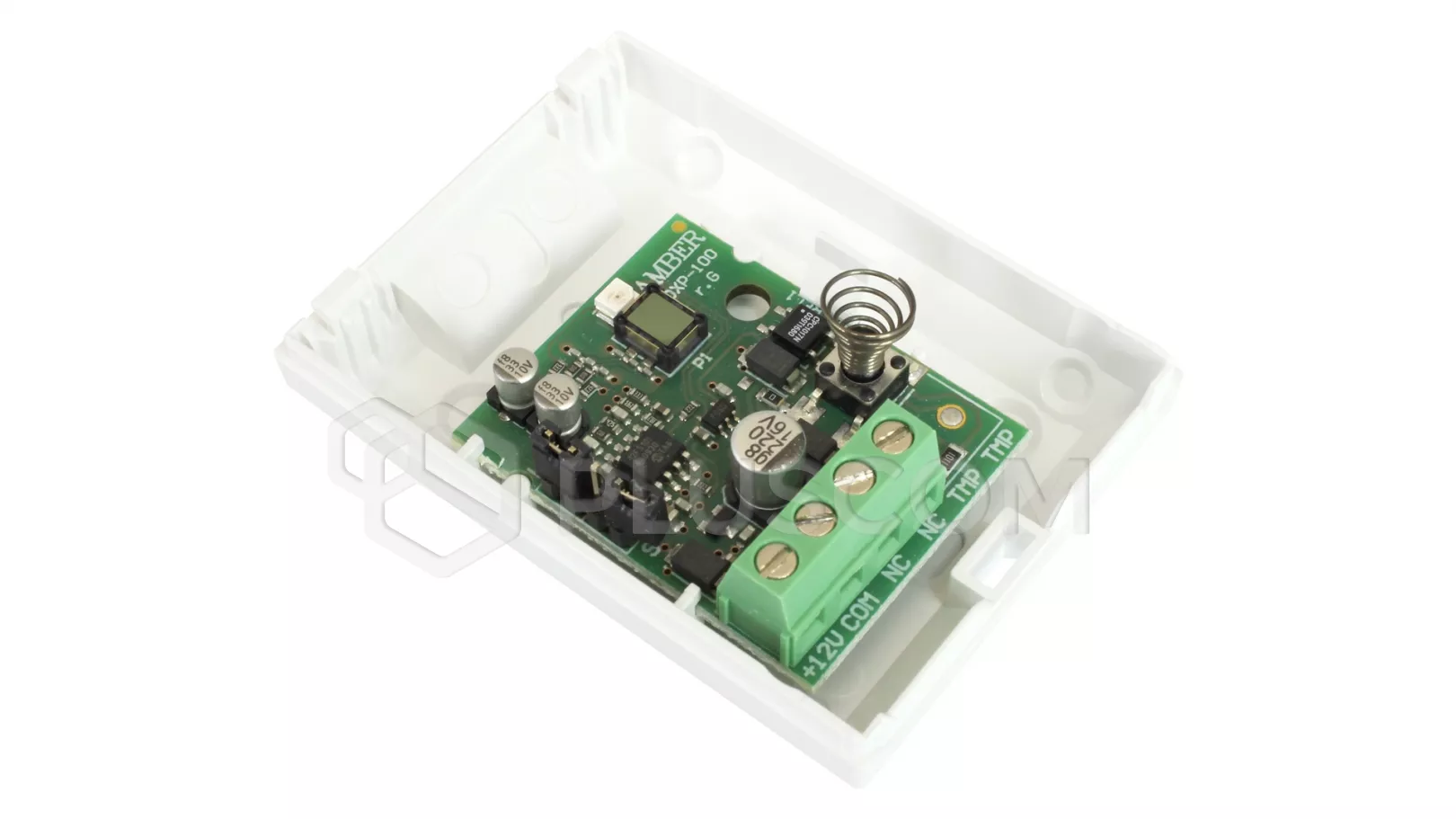

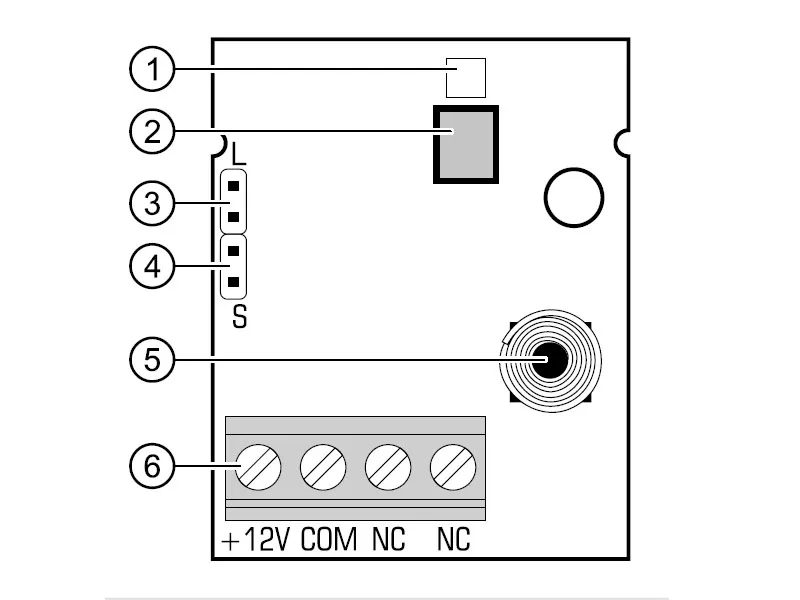

Beschreibung für die Elektronikplatine:

1. rote Anzeige-LED:
   • Alarm - leuchtet für 2 Sekunden;
   • Inbetriebnahme - blinkt schnell;
2. Pyroelement.
3. L-Stifte zum Ein- und Ausschalten der LED. Die LED leuchtet, wenn die Stifte kurzgeschlossen sind.
4. S-Stifte zur Bestimmung der Detektorempfindlichkeit:
   • Stifte geschlossen - hohe Empfindlichkeit;
   • offene Stifte - normale Empfindlichkeit.
5. Sabotagekontakt (NC).
6. Klemmen:
   • +12V - Leistungsaufnahme +12 V DC (±15%);
   • COM - Masse;
   • NC - Alarmausgang (an den als 2EOL/NC programmierten Eingang der Zentrale anschließen).

   Erfassungsbereich

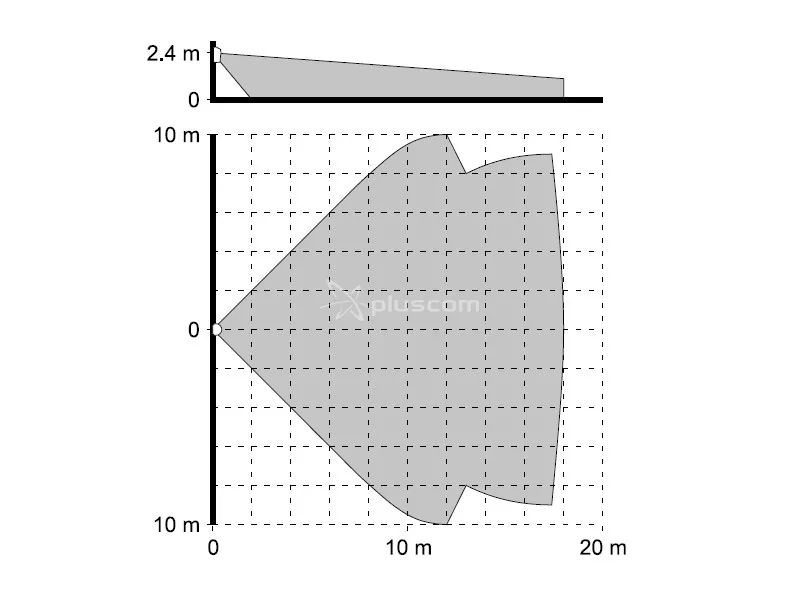

   Der Erfassungsbereich des Melders ist in Abbildung 2 dargestellt. Bitte beachten Sie, dass sich eine Montage in einer anderen Höhe als 2,4 m negativ auf den Erfassungsbereich des Melders auswirkt.



   Satel AMBER 2E Digitaler PIR-Detektor

   Montage

   Berühren Sie das Pyroelement nicht, um es nicht zu verunreinigen.

   1. Öffnen Sie das Gehäuse.
   2. Entfernen Sie die Elektronikplatine.
   3. Bohren Sie Löcher für Schrauben und Kabel in den Boden des Gehäuses.
   4. Führen Sie das Kabel durch die gebohrten Löcher.
   5. Befestigen Sie den Boden des Gehäuses an der Wand.
   6. Befestigen Sie die Elektronikplatine.
   7. Schließen Sie die Drähte an die entsprechenden Klemmen an.
   8. Verwenden Sie die Steckbrücken, um die Betriebsparameter des Detektors einzustellen.
   9. Schließen Sie das Detektorgehäuse.

   Inbetriebnahme

   1. Schalten Sie die Spannungsversorgung des Melders ein. Die LED beginnt zu blinken (wenn die L-Pins kurzgeschlossen sind).
   2. Wenn die LED aufhört zu blinken, führen Sie einen Reichweitentest des Melders durch, d.h. prüfen Sie, ob eine Bewegung innerhalb des überwachten Bereichs das Alarmrelais auslöst und die LED aufleuchtet.
   3. Ändern Sie ggf. die Empfindlichkeit des Melders (Stifte S).
