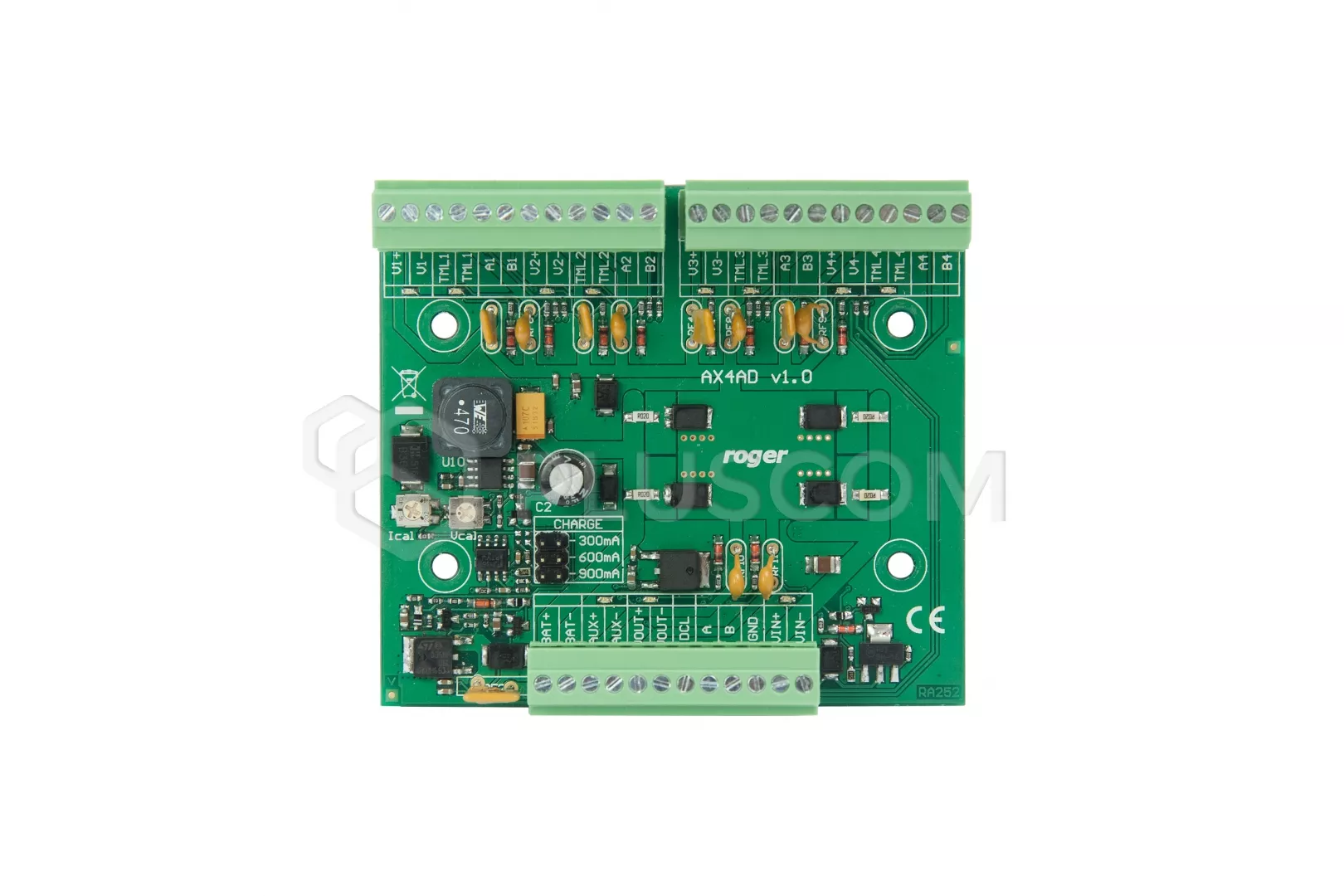

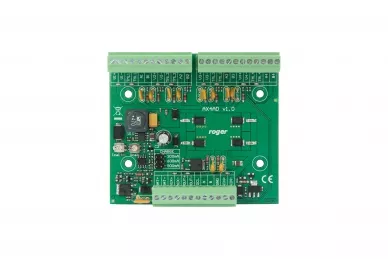

Roger PSD4D Energie- und Kommunikationsbusverteiler

Roger PSD4D Strom- und Kommunikationsbusverteiler für bis zu 4 Übergänge

PSD4D verteilt die Versorgungsspannung und den RS485-Kommunikationsbus auf 4 Übergänge im RACS 5-System. Für jeden der unterstützten Übergänge bietet der PSD4D: einen Hauptstromausgang von 1.0A, einen Hilfsstromausgang von 0.2A und ein Paar RS485 Kommunikationsleitungen.
Das Gerät wird über ein externes 13,8VDC-Netzteil mit Strom versorgt, das auch die Stromquelle für Schlösser, Leser und andere Übergangselemente ist.
Das PSD4D ermöglicht auch das Laden von Batterien mit 0,3A, 0,6A oder 0,9A, was über Jumper ausgewählt wird.

Zweck der Ausgänge:

• VDR-Stromversorgungsausgang - ist für die Stromversorgung des Schlosses, der Signaleinrichtung und anderer Elemente des Durchgangs bestimmt
• der Ausgang der TML-Stromversorgung - ist für die Stromversorgung der Leser bestimmt, die die Türöffnung bedienen
• VOUT Stromausgang - ist für die Versorgung zusätzlicher elektronischer Module bestimmt, die sich im selben Gehäuse wie der Verteiler befinden.
• der Leistungsausgang AUX - ist für allgemeine Anwendungen vorgesehen, d.h. die Versorgung zusätzlicher, nicht standardisierter Geräte in der PSD4D-Umgebung.
• ACL-Signalisierungsausgang - ist ein Ausgang vom Typ offener Kollektor mit einer Belastbarkeit von 15 mA

MERKMALE:

• Verteilung von Kommunikationsleitungen und Stromversorgung auf bis zu 4 Übergänge
• 4 Leistungsausgänge 12 V/1 A
• 4 Leistungsausgänge 12 V/0,2 A
• Tiefentladungsschutz der Batterie
• Batterieladung mit 0,3 A, 0,6 A oder 0,9 A
• Stromversorgung über externes 13,8 VDC/5 A-Netzteil
• Schutzart IP41

TECHNISCHE DATEN:

• Stromversorgung:
• • 13.8VDC +/- 100mV (mit Batterieunterstützung)
  • 11-15VDC (ohne Batterieunterstützung)
• Versorgungsstrom 6,0A bei maximaler Ausgangslast und 0,9A Batterieladestrom
• Allzweck-Stromausgang AUX: 13,8VDC/0,2A
• VOUT Allzweck-Stromausgang: 13,8 VDC/0,2 A
• Übergangsstromausgänge VDR-: 13,8VDC/1,0A
• TML- Leser-Stromausgänge: 13.8VDC/0.2A
• ACL- Ausgang zur Anzeige eines Stromausfalls: 15VDC/40mA
• Batterieladestrom: 0,3A; 0,6A; 0,9A
• Abschaltspannung der Batterie: ca. 10.0V
• Abstand zum Controller: max. 1200m
• Entfernung zum Leser: Max. 150m
• Umweltklasse: I
• Arbeitstemperatur: +5°C - +40°C
• Abmessungen: 96x80mm
• Gewicht: 85g
