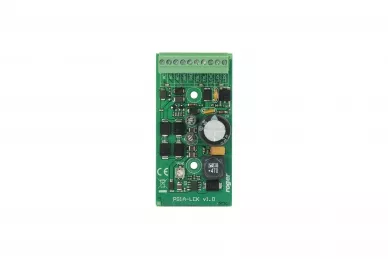

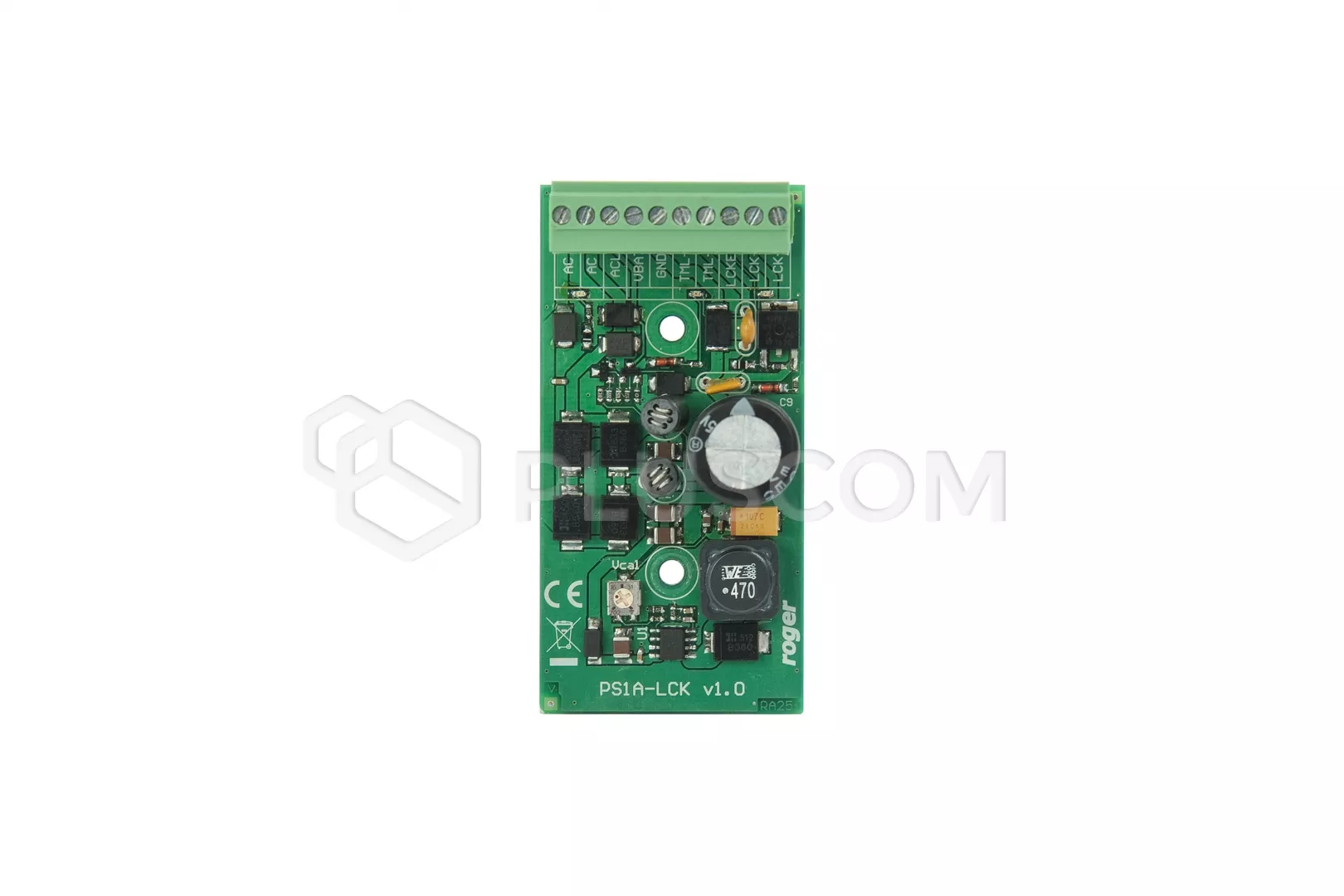

Roger PS1A-LCK Stromversorgungsmodul

Roger PS1A-LCK Stromversorgungsmodul

PS1A-LCK ist ein Stromversorgungsmodul, das für den Einsatz im RACS 5 System entwickelt wurde. Der Hauptzweck von PS1A-LCK ist es, einen zweiten Durchgang mit Strom zu versorgen, wenn die Leistung des eingebauten Netzteils für einen Zugangskontroller oder Expander nicht ausreicht.

Das Modul wird mit 18VAC versorgt, die es in Gleichstrom umwandelt und 13,8VDC an den LCK- und TML-Ausgängen bereitstellt.
Der erste der Ausgänge mit einer Kapazität von 1,0A ist für die Versorgung des Schlosses mit anderen Elementen des Durchgangs vorgesehen, z.B. Bake oder Glocke. Der zweite Ausgang mit einer Kapazität von 0,2 A ist für die Stromversorgung der Zugangsterminals vorgesehen. Der 1,0-A-Ausgang kann dauerhaft eingeschaltet oder über die Eingangsleitung des Moduls getastet werden.
PS1A-LCK verfügt über einen Eingang für den Anschluss einer Notstromquelle (BAT+) zur Aufrechterhaltung der Stromversorgung des Durchgangs bei einem Ausfall der Wechselstromversorgung.

Bei allen Ausgängen verfügt das Stromversorgungsmodul über einen Überlastungsschutz.

Technische Daten:

• Spannungsversorgung: 18VAC min. 20VA
• LCK-Schloss-Stromausgang: 13,8VDC/0,2A
• TML-Leser-Ausgang: 13,8VDC/1,0A
• Ausgang für ACL-Stromausfallanzeige: 15VDC/40mA
• LCKEN-Eingang; niedriger Zustand <1V
• Umweltklasse: I
• Betriebstemperatur: +5°C - +40°C
• Abmessungen: 40x80mm
• GewichtL: 45g
