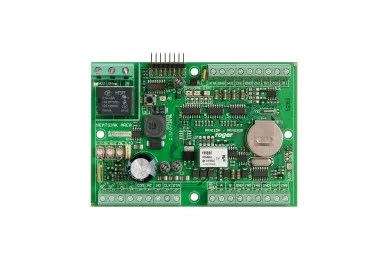

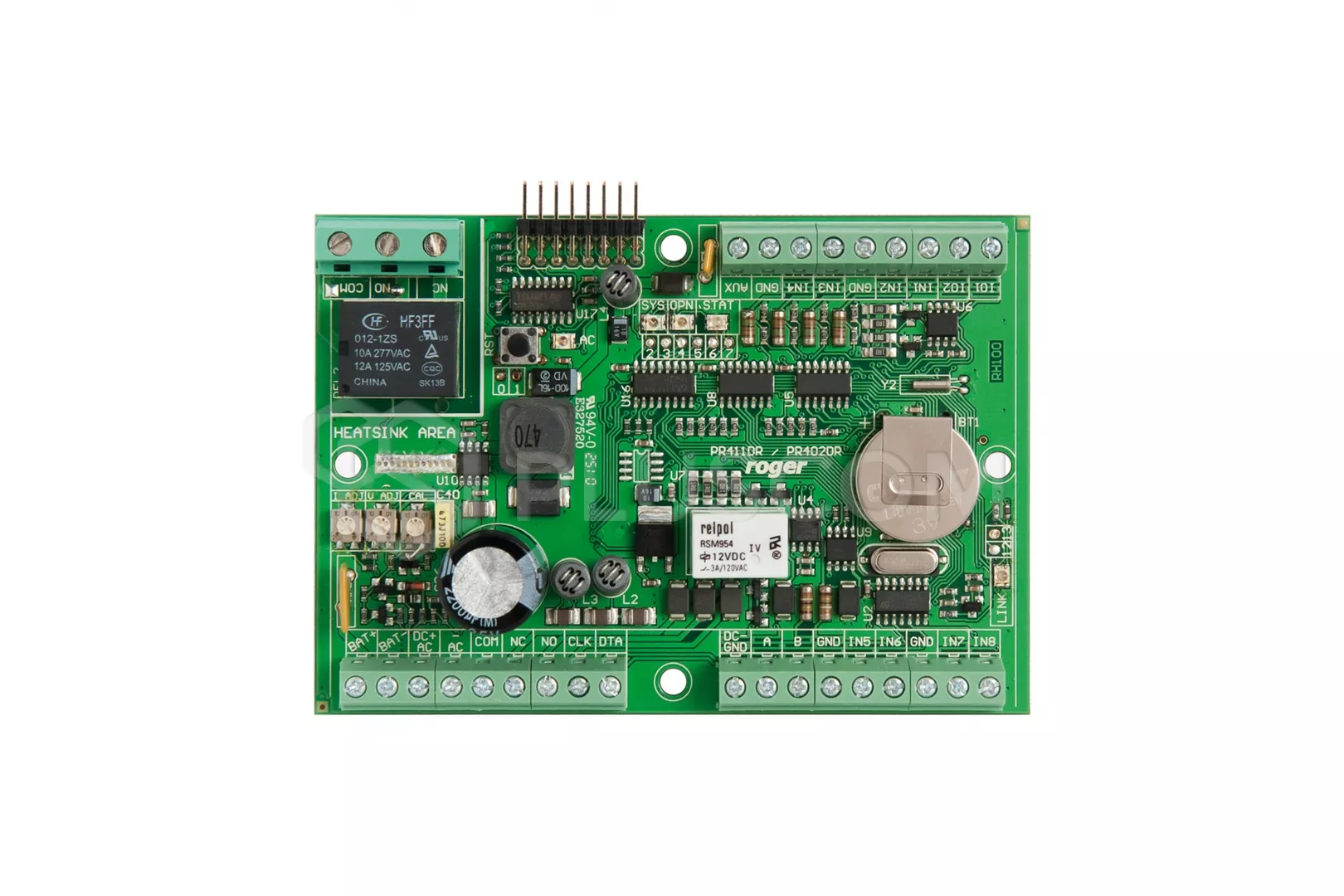

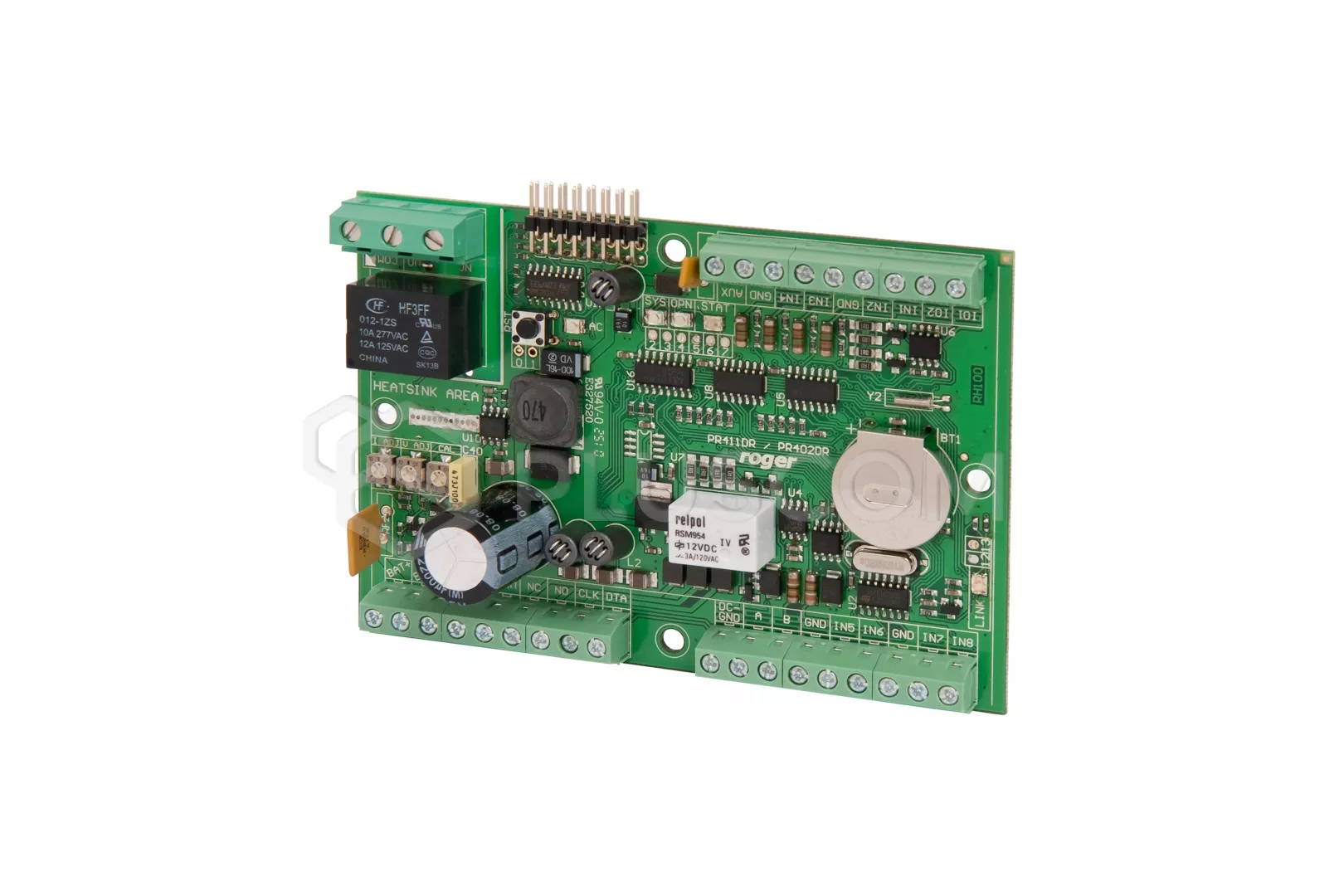

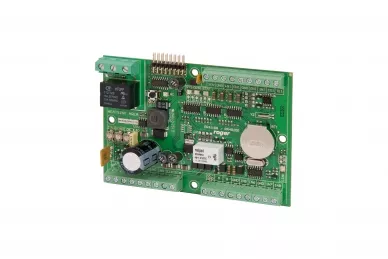

Roger PR402DR-BRD Controller-Elektronikmodul PR402DR

Roger PR402DR-BRD Elektronisches Steuermodul

PR402DR-BRD kann als eigenständige Zugangskontrolleinheit betrieben werden. In diesem Modus überwacht es beide Seiten der Tür, ohne mit Master-Geräten kommunizieren zu müssen. Ereignisse werden im internen Puffer des Controllers aufgezeichnet, und zeitbezogene Funktionen werden durch die interne Uhr gesteuert. Das Modul kann auch in einem integrierten Netzwerk-Zutrittskontrollsystem mit dem CPR32-SE-BRD betrieben werden.

Das auf dem Modul PR402DR-BRD basierende Zutrittskontrollsystem kann lokal über serielle COM/USB-Ports oder aus der Ferne über ein WAN/LAN-Computernetzwerk verwaltet werden.

Das PR402DR-BRD hat eine eingebaute 1,5 A Pufferstromversorgung. Es kann mit 1 oder 2 Lesern der PRT (Roger)-Serie sowie mit anderen Standards (Wiegand 26..66 bit, Magstripe, Clock&Data und anderen) zusammenarbeiten.

Die wichtigsten Merkmale des Moduls sind:

• 8 programmierbare NO/NC-Eingangsleitungen
• 2 programmierbare Transistorausgänge 1 A
• 1 programmierbarer Relaisausgang 1,5 A/30 VDC
• 1 programmierbarer Relaisausgang 5 A/230 VAC
• Gel-Trockenbatterie mit 13,8 V und Versorgungsstrom ca. 300 mA als Pufferbatterie
• Kommunikation über RS485
• beliebige Kommunikationsbus-Topologie
• Unterstützung von bis zu 4.000 Benutzer
• 99 Zeitpläne
• 250 Zugangsgruppen
• 32.000 Ereignisse im internen Pufferspeicher
• Anti-Passback lokal und global
• Integration mit Alarmsystem über I/O-Leitungen
• Möglichkeit zum Anschluss eines I/O-Expanders vom Typ XM-2
• Tür-Modi:
• • normal
  • verriegelt
  • ungesperrt
  • bedingt entsperrt
• Identifikationsmodi: Karte oder PIN, Karte und PIN, nur Karte, nur PIN
• Zwei-Benutzer-Funktion, Dualer Identifizierungsmodus und andere erweiterte KD-Funktionen
• schnelle Aktualisierung der Benutzerrechte in weniger als 5 Sekunden pro Kontrolleur im System
• Systemverwaltung über WAN/LAN oder seriellen COM/USB-Anschluss
• Möglichkeit, das System in Subsysteme aufzuteilen
• gleichzeitige Konfiguration von Subsystemen (die Anzahl der Subsysteme erhöht nicht die Übertragungszeit der Einstellungen)
• Zugangskontrolle in Aufzügen (erfordert XM-8-Module)

TECHNISCHE PARAMETER

• Versorgungsspannung:
• • nominal 12VDC (zulässig 10-15VDC)
  • nominal 18VAC (17-22VAC zulässig)
  • nominal 24VDC (22-26VDC zulässig)
• durchschnittliche Stromaufnahme 100mA
• programmierbare NO/NC-Eingänge: 8
• programmierbare Relaisausgänge: 2
• programmierbare Transistorausgänge: 2
• Umweltklasse: I
• Schutzart: IP20
• Arbeitstemperatur: 5°C ~ 40°C
• Gewicht: ca. 100g
• Abmessungen: 80x115x28 mm
