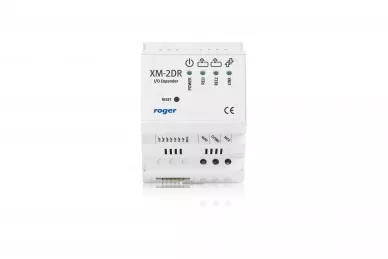

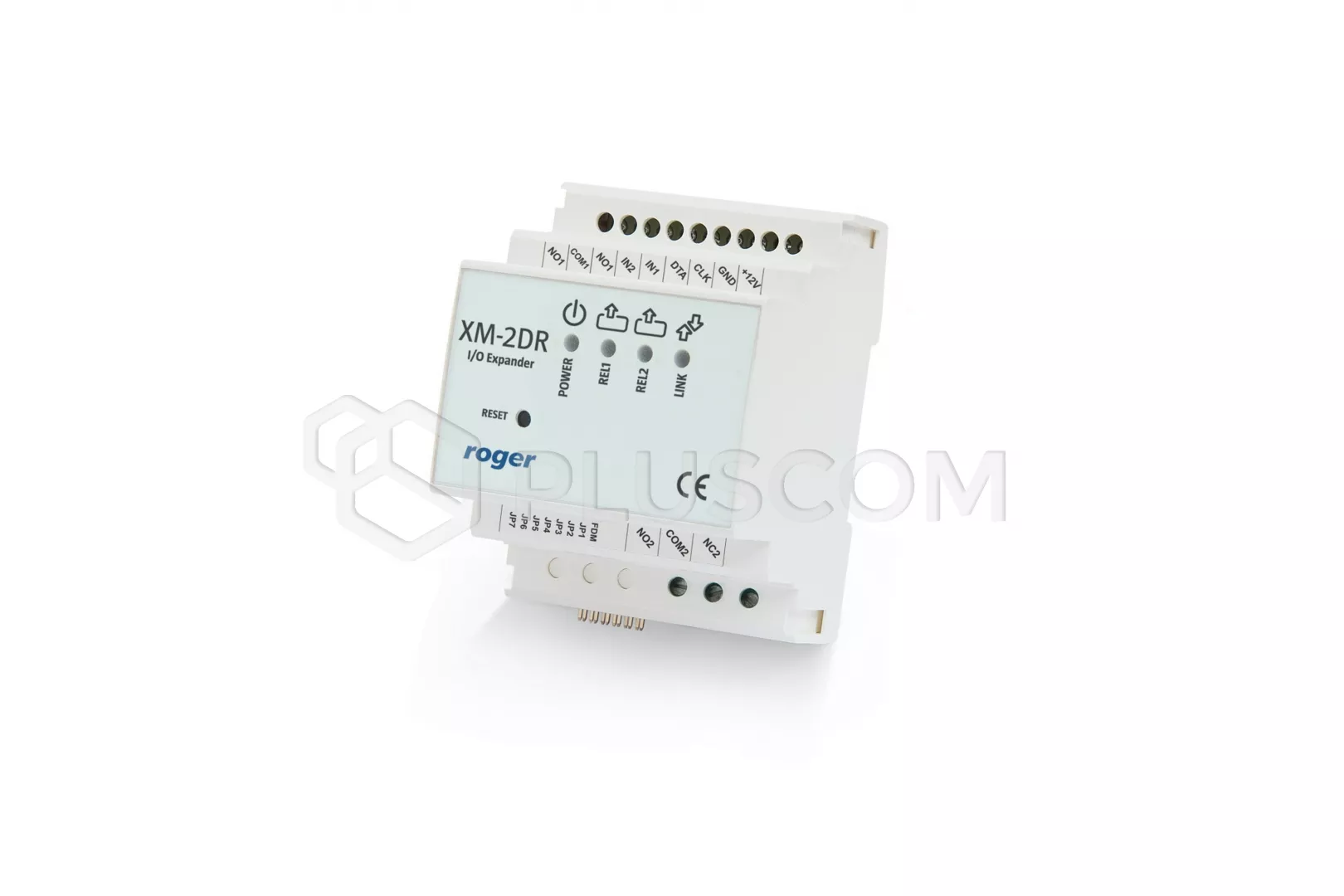

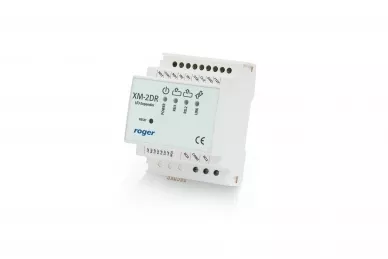

Roger XM-2DR I/O-Expander im DIN-Schienengehäuse

Roger XM-2DR I/O-Expander im DIN-Schienen-Gehäuse

XM-2DR ist ein E/A-Erweiterungsmodul. Es hat zwei doppelseitige Eingangsleitungen und zwei Relaisausgänge mit isolierten NO/NC-Kontakten mit den folgenden Lasten:

• 1,5 A/30 VDC
• 5 A/30 VDC

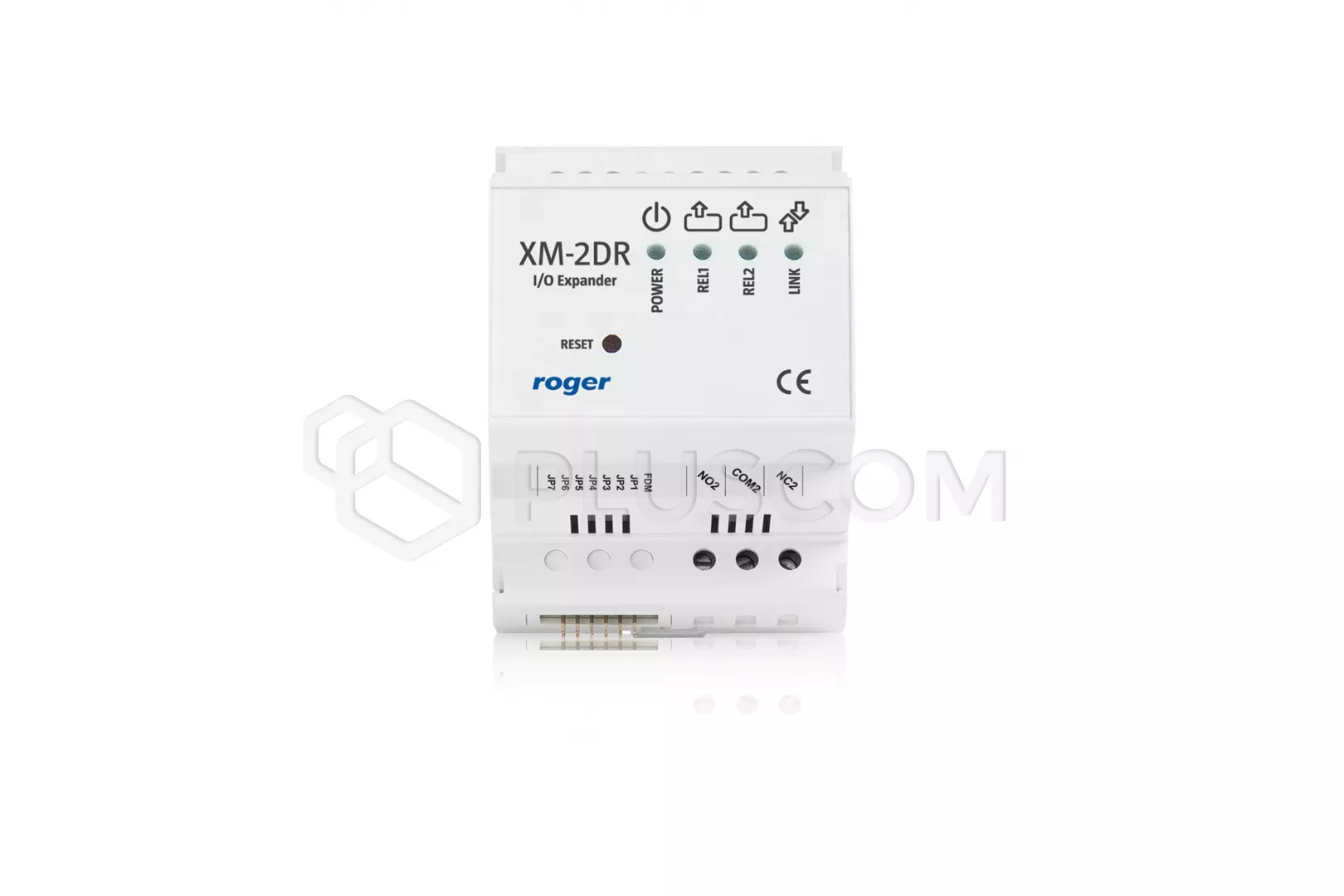

Auf der Vorderseite des Gehäuses verfügt der Expander über vier Anzeige-LEDs, von denen zwei den aktuellen Status der Relaisausgänge anzeigen, die LINK-LED zeigt den Status der Relaisausgänge an und die Power-LED-Anzeige kann vier Zustände annehmen:

• Zustand - Bedeutung
• Dauerhaft an - normaler Betrieb des Geräts
• blinkt 2x pro Sekunde - keine Kommunikation mit dem übergeordneten Gerät
• blinkt 10x pro Sekunde - Versorgungsspannung zu niedrig
• zwei kurze Blinksignale, die sich alle 2 Sekunden wiederholen - Speicherfehler des Mikroprozessors

Das Gerät ist ausschließlich für Systeme bestimmt, die das RACS CLK/DTA-Kommunikationsprotokoll verwenden und kann auch im Standalone-Modus betrieben werden.

TECHNISCHE DATEN:

• Nennversorgungsspannung des Moduls:
• • nominal 12VDC
  • zulässig 10-15VDC
• Stromaufnahme:
• • 25mA - mit beiden Relais aus
  • 110mA - wenn beide Relais angezogen sind
• Relaisausgang mit einem NO/NC-Kontakt 1,5 A/30 VDC
• Relaisausgang mit einem Schließer/Schließer 5 A/30 VDC
• Betriebstemperatur -25°C- +60°C
• Abmessungen: 62x85x73mm
• Gewicht: 110g
