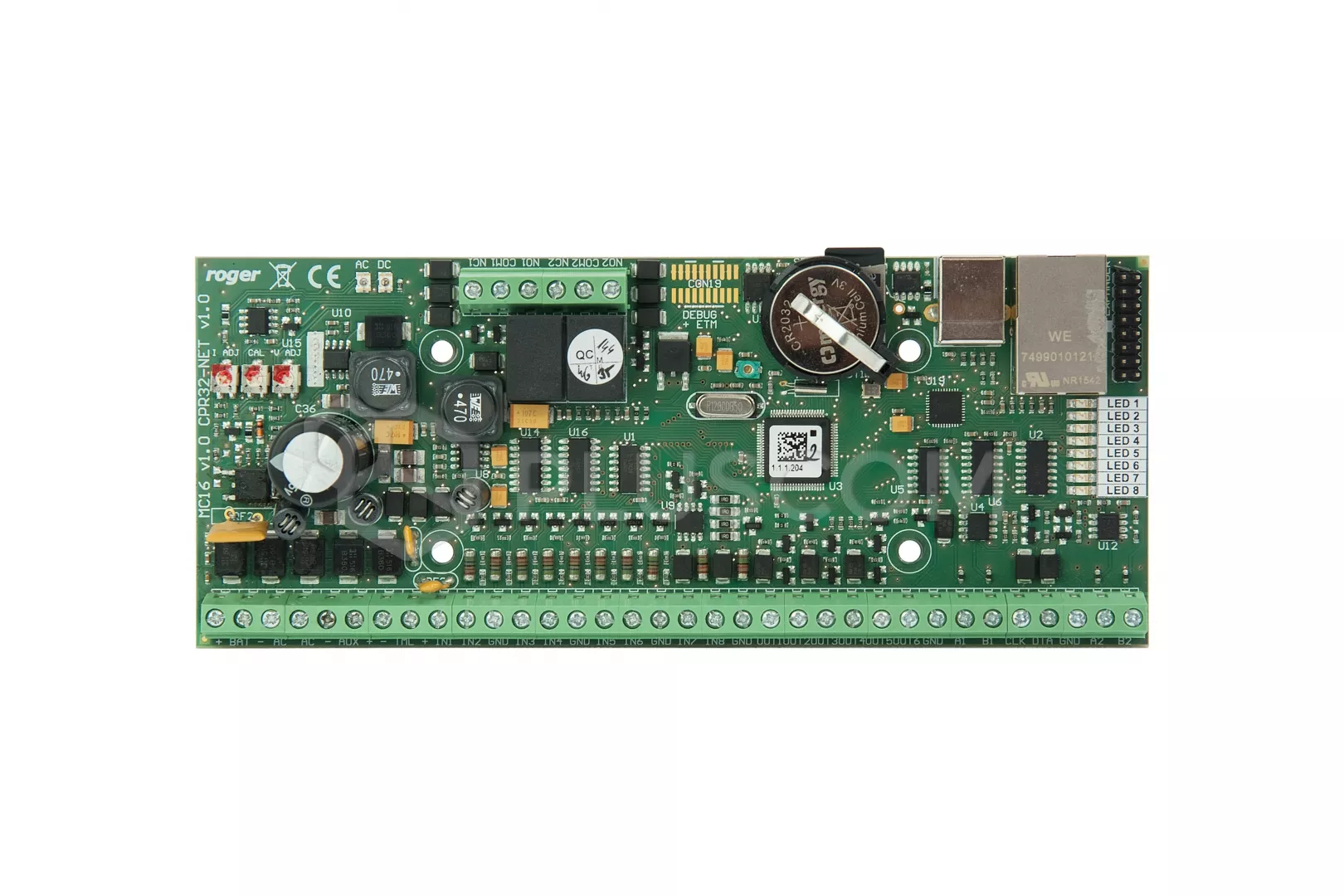

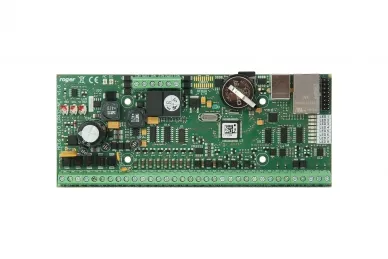

Roger MCX16-AP-2 E/A-Erweiterung mit APERIO-Schnittstelle

Der MCX16-AP-2 ist hardwarekompatibel mit dem MC16 Controller-Modul. Seine Aufgabe ist es, die Kommunikation zwischen drahtlosen Schlössern und dem MC16-Zutrittskontroller zu vermitteln. Der Expander bedient 2 Schlösser und kommuniziert mit dem Controller über den RS485-Bus und mit dem APERIO-System über Ethernet (LAN). Darüber hinaus stellt der MCX16-AP-2 seine Eingangs- und Ausgangsleitungen zur Verfügung.

Der Expander verfügt über acht Eingangsleitungen IN1-IN8, die als NO- oder NC-Eingänge konfiguriert werden können, sechs Transistorausgänge OUT1-OUT6 vom Typ Open-Collector, zwei Relaisausgänge REL1 und REL2, die jeweils einen NO/NC-Kontakt mit einer Belastbarkeit von 30V/1,5A bereitstellen, sowie einen Stromversorgungsausgang AUX und TML, der für die Versorgung zusätzlicher Geräte vorgesehen ist.

Für die Stromversorgung des MCX16-AP-2 ist ein 230VAC/18VAC/40VA-Transformator erforderlich, optional kann er jedoch auch mit 12V oder 24V DC betrieben werden. Im Falle einer 12VDC-Stromversorgung unterstützt der Expander nicht direkt eine Pufferbatterie und die Pufferstromversorgung muss durch ein externes Netzteil sichergestellt werden.

Eigenschaften des Expanders:

• Schnittstelle für den Betrieb von 2 drahtlosen APERIO-Schlössern (ASSA ABLOY)
• 8 NO/NC-Eingänge
• 6 Transistorausgänge 12V/1,0A
• 2 NO/NC-Relaisausgänge 30V/1,5A DC/AC
• Stromversorgungsausgänge 12V/1,0A und 12V/0,2A
• 0,3A Batterieladung
• Schutz vor Tiefentladung der Batterie
• Meldung des Stromversorgungsstatus an den Zugangskontrolleur

TECHNISCHE DATEN

• Versorgungsspannung:
• • 12VDC - zulässige 10-15VDC
  • 18VAC - zulässig 17-22VAC
  • 24VDC - 22-26VDC zulässig
• Batterie: 13,8V/7Ah
• Ladestrom ca. 300mA
• Stromverbrauch: 100mA bei 18VAC (keine Last an AUX/TML-Ausgängen)
• 8 parametrische Eingänge
• 2 Relaisausgänge
• 6 Transistorausgänge mit offenem Kollektor
• 2 Stromversorgungsausgänge: 12VDC/0,2A (TML) und 12VDC/1A (AUX)
• RS485-Anschlüsse: 2 x RS485-Kommunikationsanschlüsse
• Ethernet-Anschluss: 1 x 10BASE-T 10/100Mb Kommunikationsanschluss
• Entfernung: max. 1200 m zwischen Controller und Expander (RS485)
• Arbeitstemperatur: +5°C - +40°C
• Umweltklasse: I
• Abmessungen: 72x175x30mm
• Gewicht: 200g
