Relaismodul Pulsar AWZ 610

9,64 EUR enthält 19.00% VAT
Produkt-Code: #10677
Produzent: Pulsar
  • Anzahl der Relais: 1
  • Anzahl der Kontakte: 1
  • Spulenspannung: 10-14V DC
  • T+,T- Eingang, Auslösung des Relais mit niedrigem oder hohem Zustand
Lieferung und Steuer:
Deutschland VAT: 19.00% ändern
Lieferkosten von:
10,84 EUR
Formen der Bezahlung:

Ergänzende Produkte: Ergänzende Produkte
Relaismodul PK2 Pulsar AWZ508

Relaismodul AWZ610 (Relaismodul MP1)

Relaismodul Pulsar AWZ 610

Relaismodul Pulsar AWZ 610


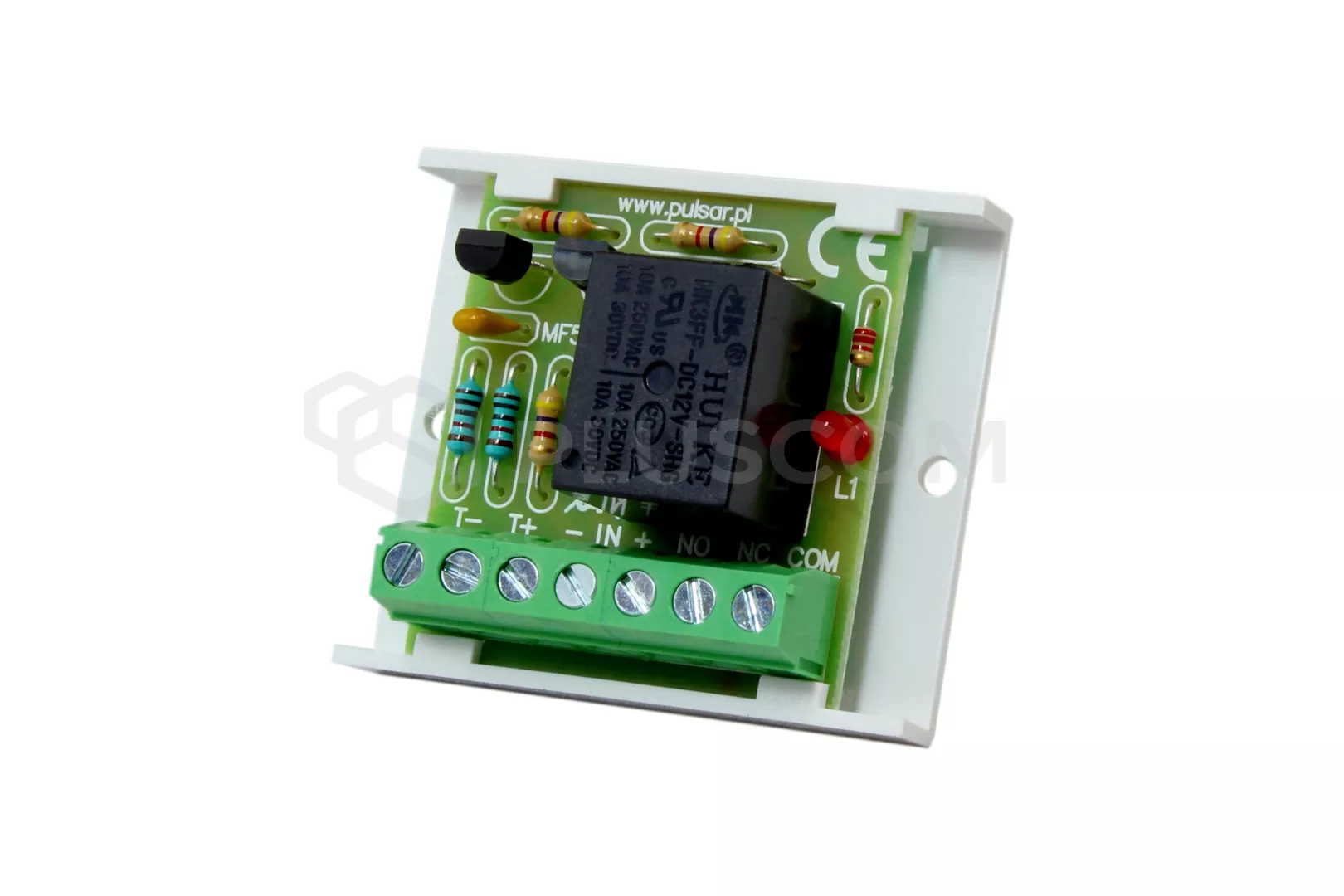

ANWENDUNG:
Das Relaismodul MP1 AWZ 610 ist für den Einsatz in Niederspannungsanlagen vorgesehen. Es dient zur Steuerung und Signalisierung von Zuständen, z.B. in Alarmanlagen, Zutrittskontrollsystemen. Kann zur Steuerung von Geräten mit hoher Stromaufnahme über OC-Ausgänge von Alarmanlagen verwendet werden. Darüber hinaus bietet es eine galvanische Trennung von Signalen, Stromquellen in Bezug auf die Modulausgänge.
Das Modul verfügt über zwei unabhängige Eingänge T+, T-, die zur Auslösung des Relais mit einem niedrigen oder hohen Zustand verwendet werden.

TECHNISCHE PARAMETER:
  • Versorgungsspannung des Moduls: DC 10-14V
  • Stromaufnahme: 45mA max
  • Anzahl der Relais: 1
  • Belastung der Relaiskontakte: max 30V DC, 50V AC, max Strom: 2A
  • T-Auslösespannung:
    • T+, 5V - Masse,
    • T- 0V (Uzas. - 5V)
  • Abmessungen: 50x43x22(h)mm
  • Gewicht: 30g
Relaismodul Pulsar AWZ 610

Relaismodul Pulsar AWZ 610

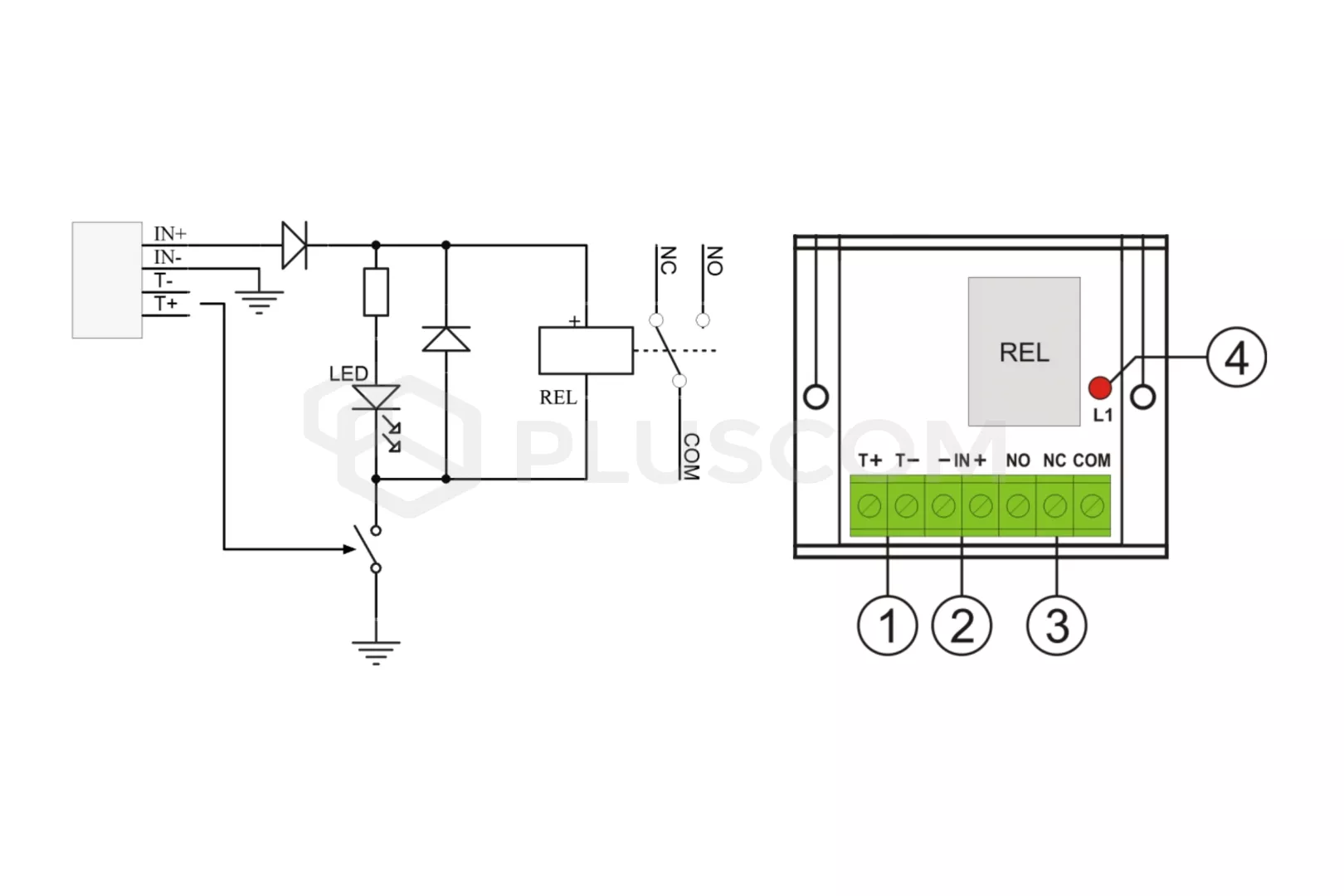

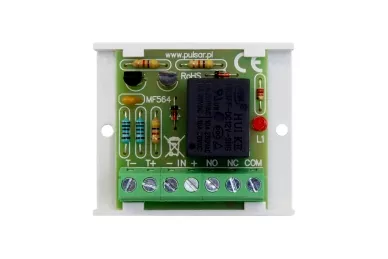

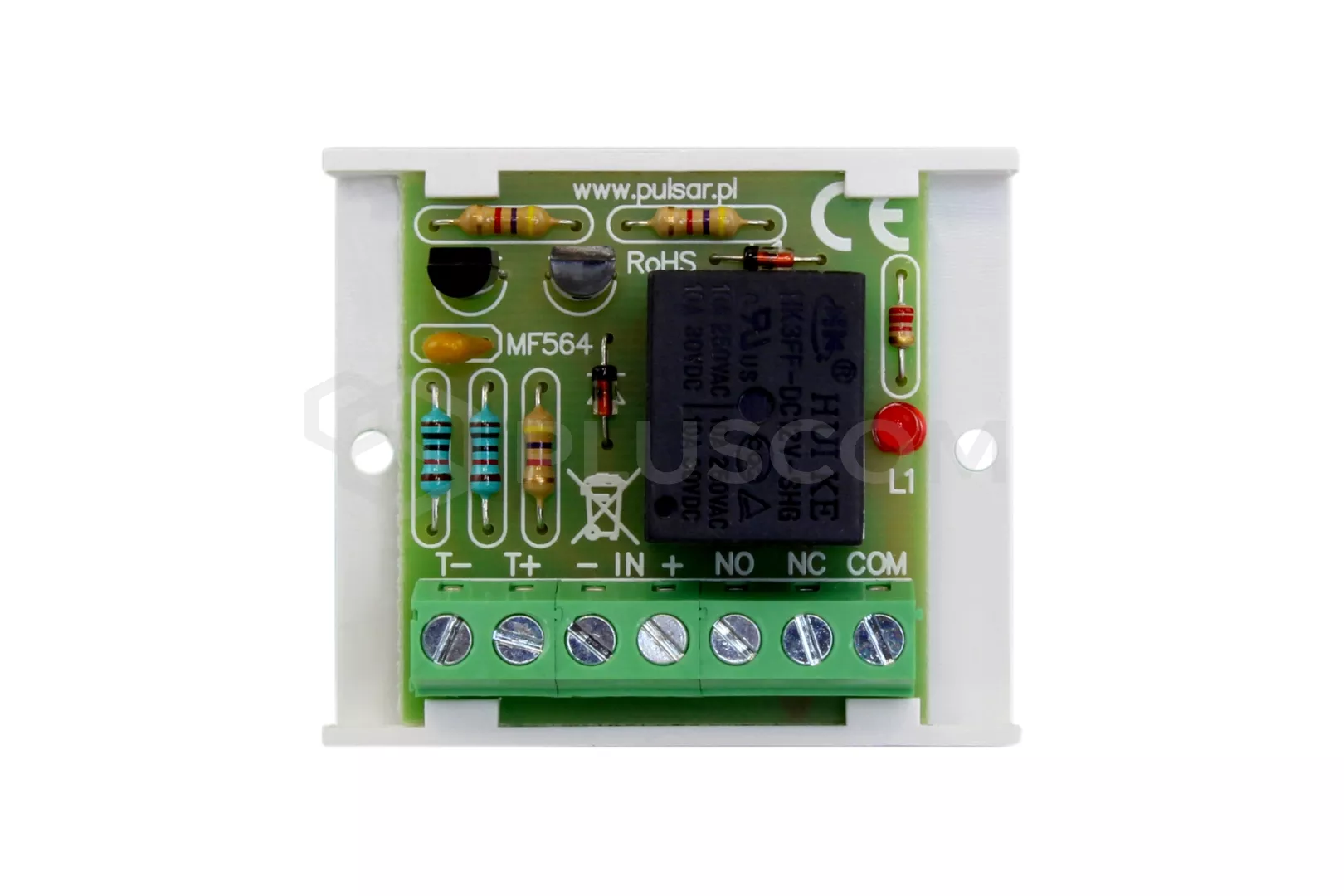

SCHALTPLAN, BESCHREIBUNG DER BAUTEILE:
1. T-, T+, Steuerspannungseingang für Relaisbetrieb
2. +IN-, Leistungseingang des Moduls
3. Relaiskontakte:
  • COM - gemeinsame Relaisklemme
  • NO - normalerweise offene Klemme des Relais
  • NC - Normalerweise geschlossene Klemme des Relais
4. Optische LED (rot) signalisiert:
  • L1 ein - COM - NO Kontakte geschlossen.
  • L1 leuchtet nicht - COM - NC Kontakte geschlossen
Relaismodul Pulsar AWZ 610

Relaismodul Pulsar AWZ 610


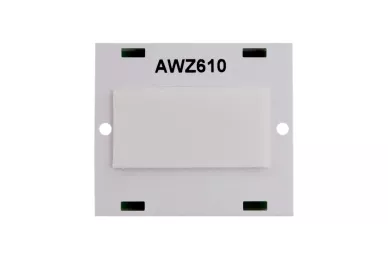

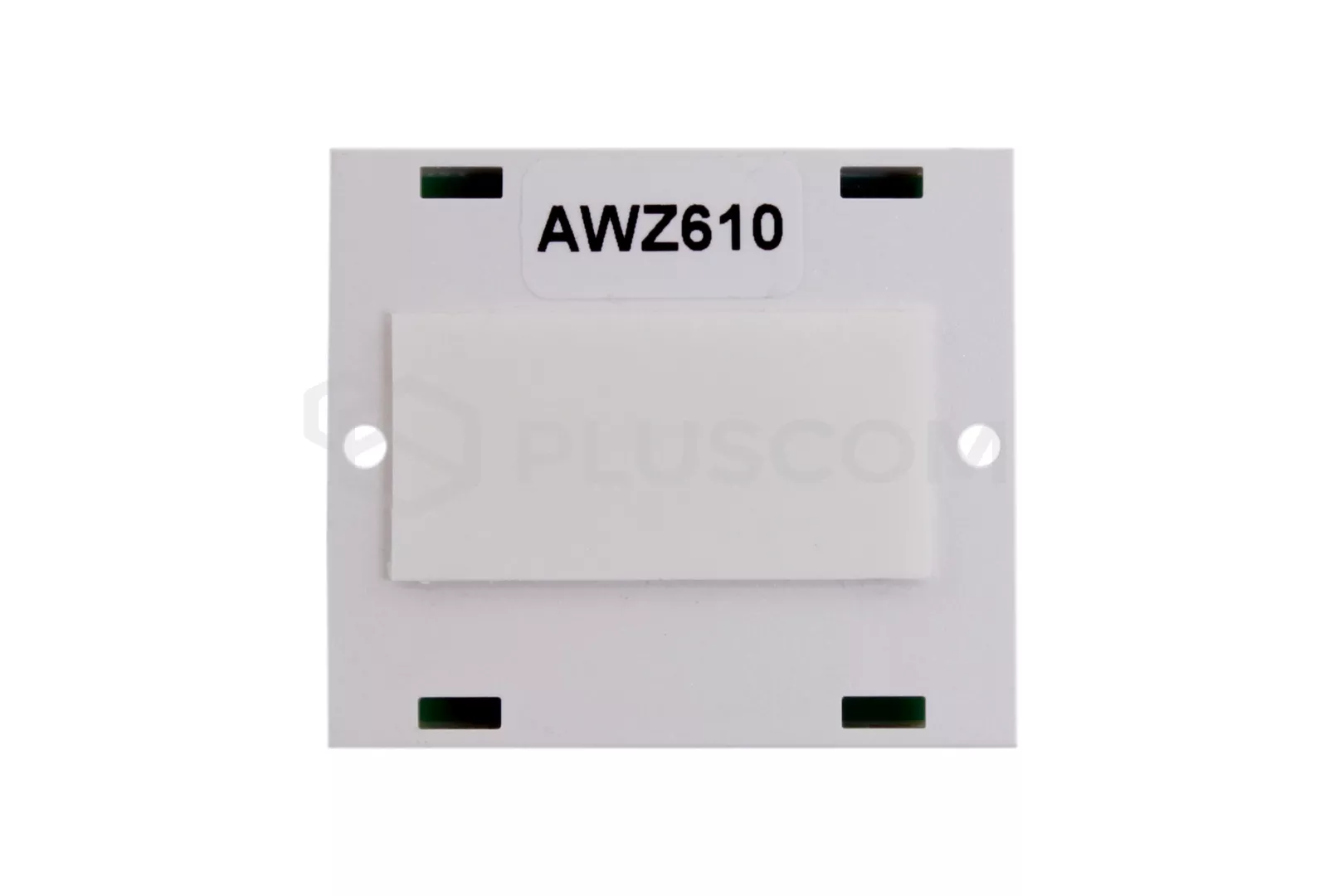

INSTALLATION:
Das Relais hat kein Gehäuse in offener Bauweise, daher wird empfohlen, das Modul in einem Gehäuse, Schrank oder Kasten in der Nähe der Steuertafel oder des gesteuerten Geräts unterzubringen. Für die Montage kann das integrierte Klebeband verwendet werden oder es können die Löcher für die Verschraubung des Streifens mit dem Boden genutzt werden.
