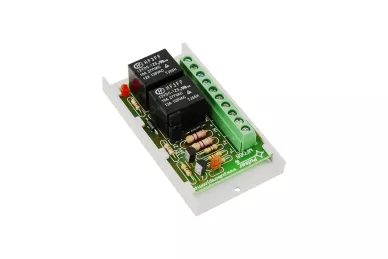

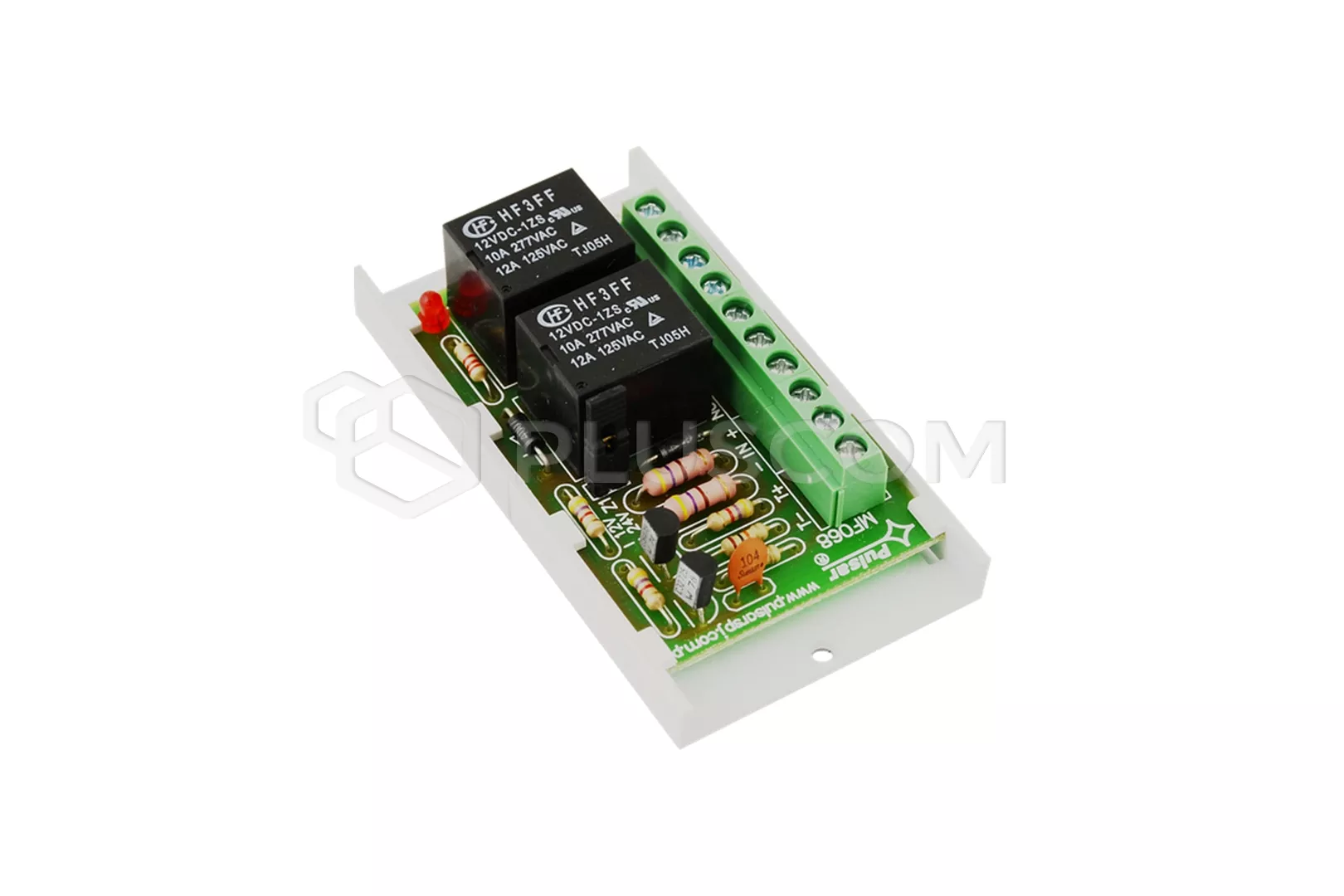

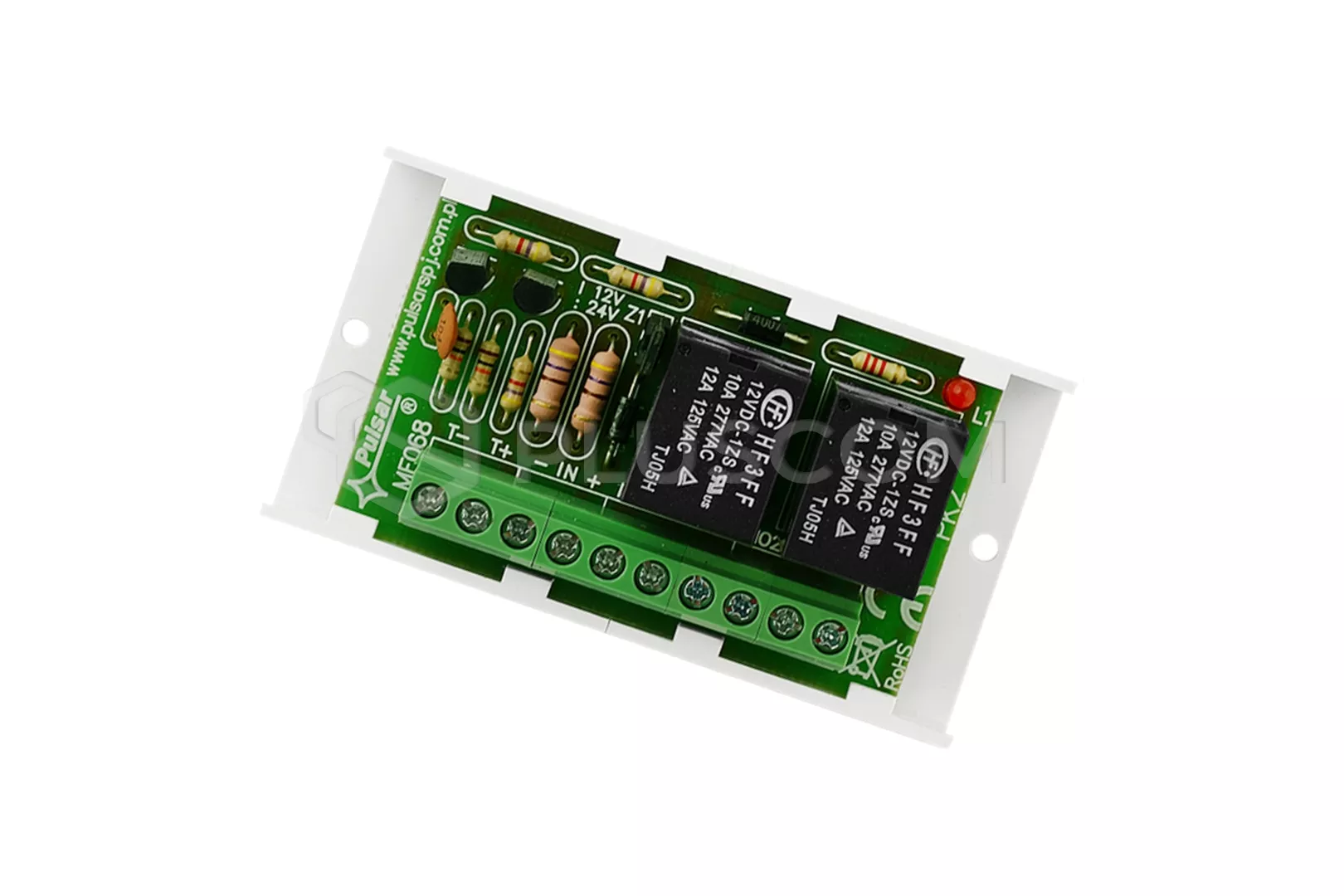

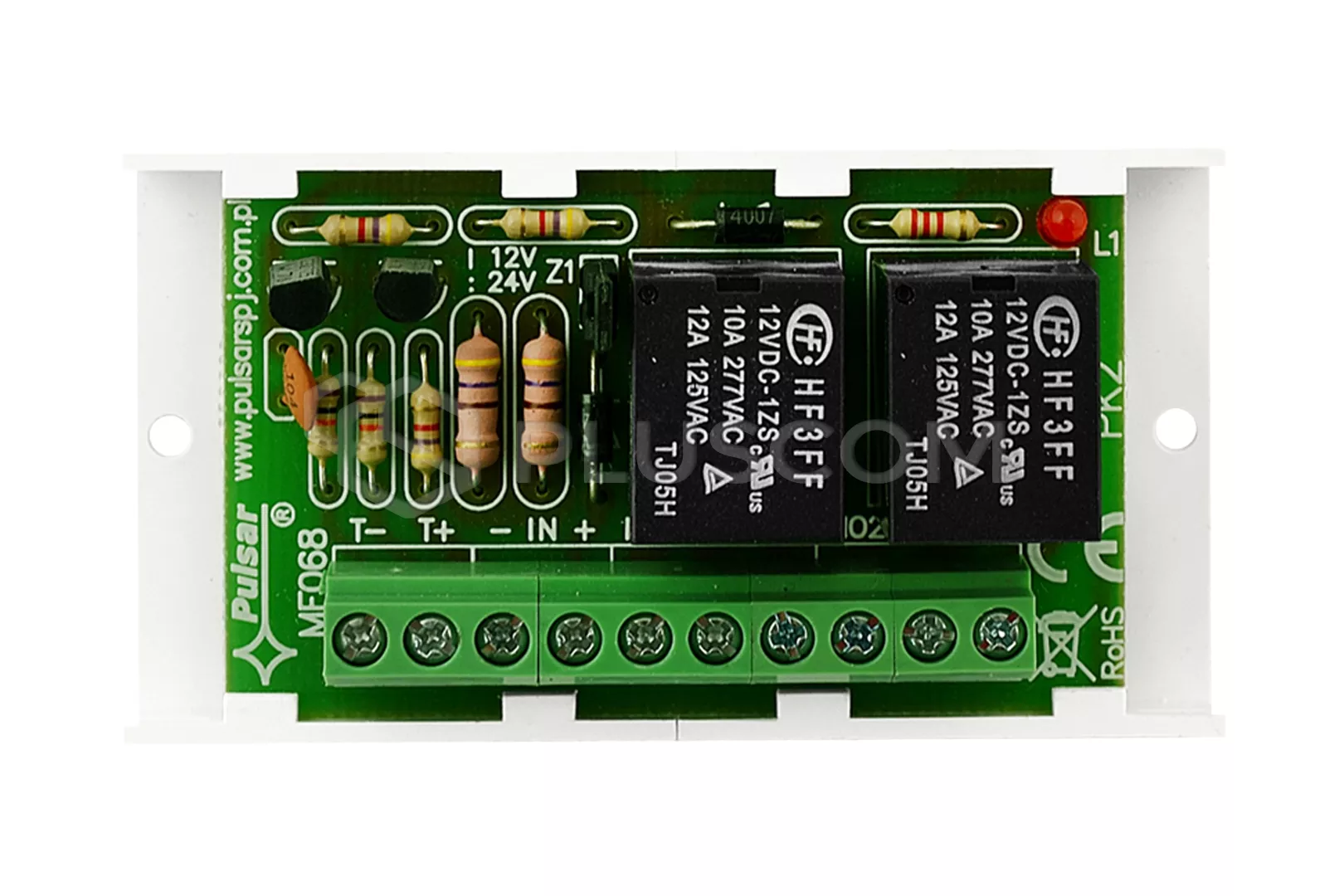

Relaismodul PK2 Pulsar AWZ508

Relaismodul AWZ508 mit T-/T+ Steuerausgängen (Relaismodul PK2)

ANWENDUNG:
Das Relaismodul PK2 AWZ508 ist für den Einsatz in Niederspannungsanlagen vorgesehen. Es wird eingesetzt zur Steuerung, Signalisierung von Zuständen, z.B. in Alarmanlagen, Zugangskontrollsystemen. Kann zur Steuerung von Geräten mit hoher Stromaufnahme über OC-Ausgänge von Alarmanlagen verwendet werden. Darüber hinaus bietet es eine galvanische Trennung von Signalen, Stromquellen in Bezug auf die Modulausgänge. Es hat zwei unabhängige T+,T- Eingänge für die Auslösung von Relais mit einem hohen oder niedrigen Zustand.

TECHNISCHE DATEN:

• Versorgungsspannung des Moduls (umschaltbar mit Jumper Z1):

• 12V (10VDC÷15VDC)
• 24V (21VDC÷28VDC)

• Stromaufnahme 75 mA max.
• Anzahl der Relais: 2

• Relaiskontaktspannung 30VDC / 50VAC max.
• Relaiskontaktstrom 2A max.
• T. Auslösespannung
• T+ 5V÷Uzas
• T- 0V÷7V

• Abmessungen: 80x43x22mm
• Gewicht: 0,07g


MONTAGE:
Relais hat kein Gehäuse, offenes Design. Sie können das integrierte Klebeband für die Montage verwenden oder die Löcher für die Verschraubung der Leiste mit dem Boden nutzen.
