Relaismodul Pulsar AWZ 513

4,81 EUR enthält 19.00% VAT
Sofort verfügbar. Wir liefern Morgen!
Lieferfrist: 3 - 5 tage
Produkt-Code: #10640
Produzent: Pulsar
  • Anzahl der Relais: 1
  • Anzahl der Kontakte: 2
  • Spulenspannung: 10-14V DC
  • Absicherung: Sicherungen im Spulenstromkreis des Relais F1, F2

Lieferung und Steuer:
Deutschland VAT: 19.00% ändern
Lieferkosten von:
10,84 EUR

Formen der Bezahlung:

Ergänzende Produkte: Ergänzende Produkte
Relaismodul Pulsar AWZ 511

Relaismodul AWZ513 mit Sicherungen im Relaisspulenstromkreis (Relaismodul PK1)

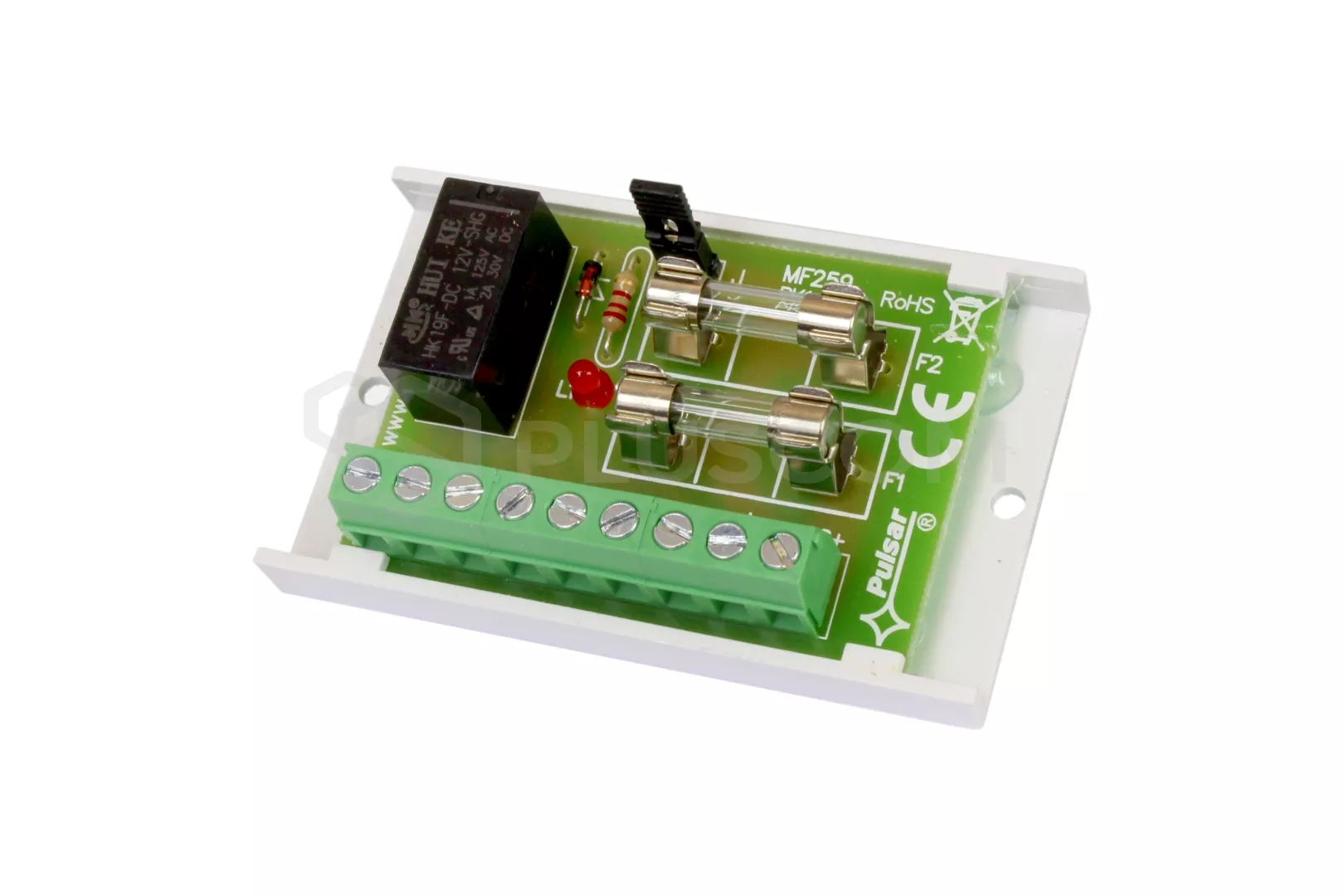

Relaismodul Pulsar AWZ 513

Relaismodul Pulsar AWZ 513


ANWENDUNG:
Das Relaismodul MS AWZ 513 ist für den Einsatz in Niederspannungsanlagen vorgesehen. Es dient zur Steuerung, Signalisierung von Zuständen wie z. B.. in Alarm- und Zutrittskontrollsystemen. Kann zur Steuerung von Geräten mit hohem Stromverbrauch über OC-Ausgänge von Alarmanlagen verwendet werden. Darüber hinaus bietet es eine galvanische Trennung von Signalen, Stromquellen im Verhältnis zu den Modulausgängen.
Das Modul hat zwei Sicherungen:
  • F1 - 2A - schützt den Stromversorgungsausgang S(+)
  • F2 - 0,5A im Spulenstromkreis des Relais, (kann mit der Taste Steckbrücke J)
Die LED zeigt den Betrieb des Relais an.

TECHNISCHE DATEN:

  • Spannung der Relaisspule: 10-14V DC
  • Spulenstrom: 25mA 12V DC
  • Anzahl der Relais: 1
  • Belastung der Relaiskontakte: max. 30V DC, 50V AC, maximaler Strom: 2A
  • Ein/Aus-Zeit: 15ms/8ms
  • Abmessungen: 70x43x20(h)mm
  • Gewicht: 36g
Relaismodul Pulsar AWZ 513

Relaismodul Pulsar AWZ 513


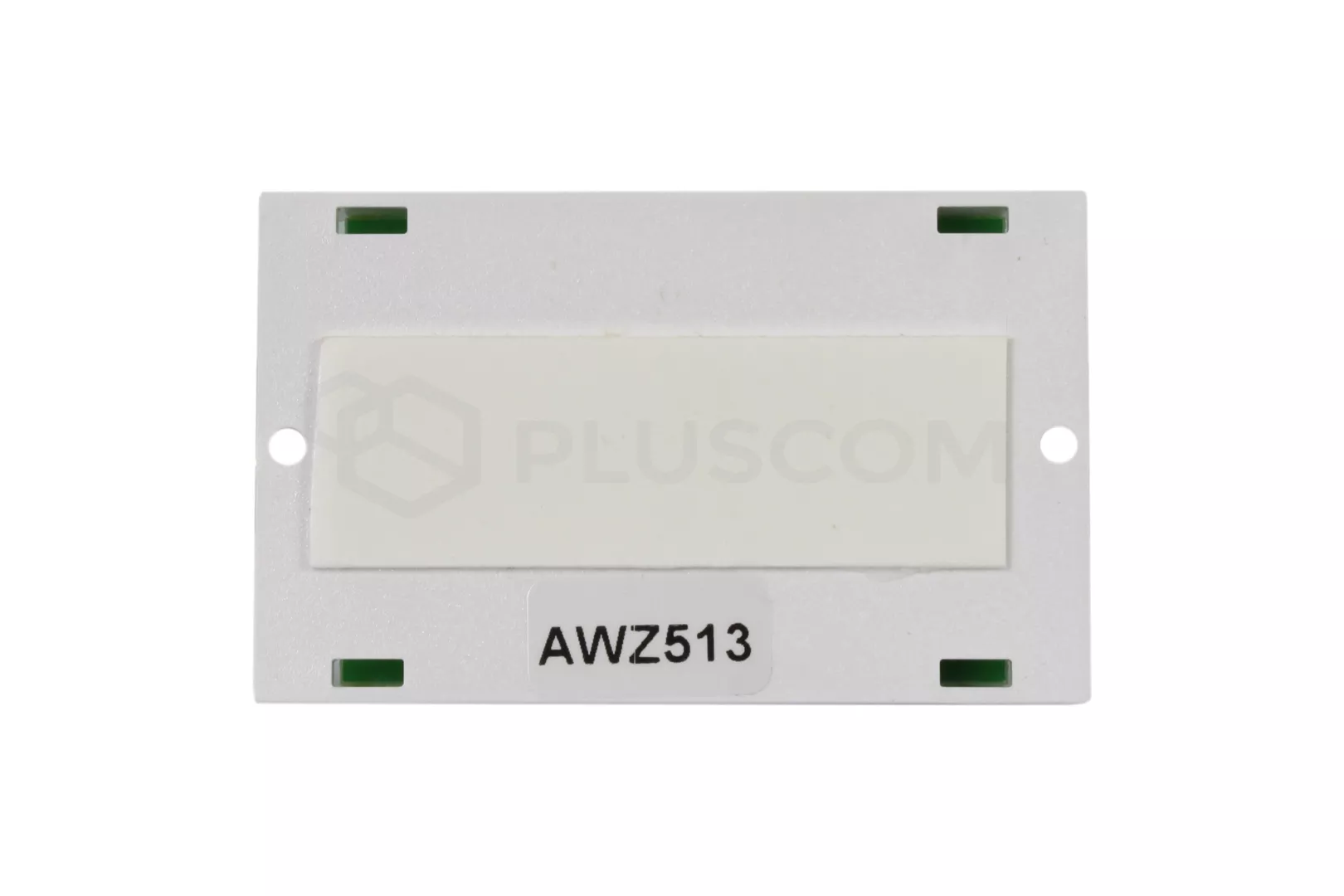

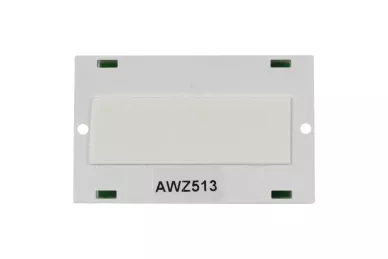

INSTALLATION:

Das Relais hat kein offenes Gehäuse, daher wird empfohlen, das Modul in einem Gehäuse, Schrank oder Kasten in der Nähe der Schalttafel oder des gesteuerten Geräts unterzubringen. Für die Montage kann das integrierte Klebeband verwendet werden oder es können die Löcher für die Verschraubung des Streifens mit dem Boden genutzt werden.
Relaismodul Pulsar AWZ 513

Relaismodul Pulsar AWZ 513

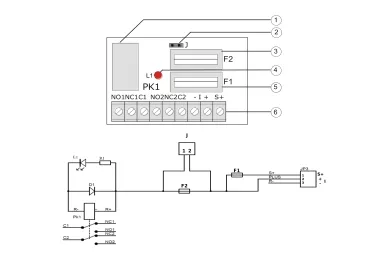

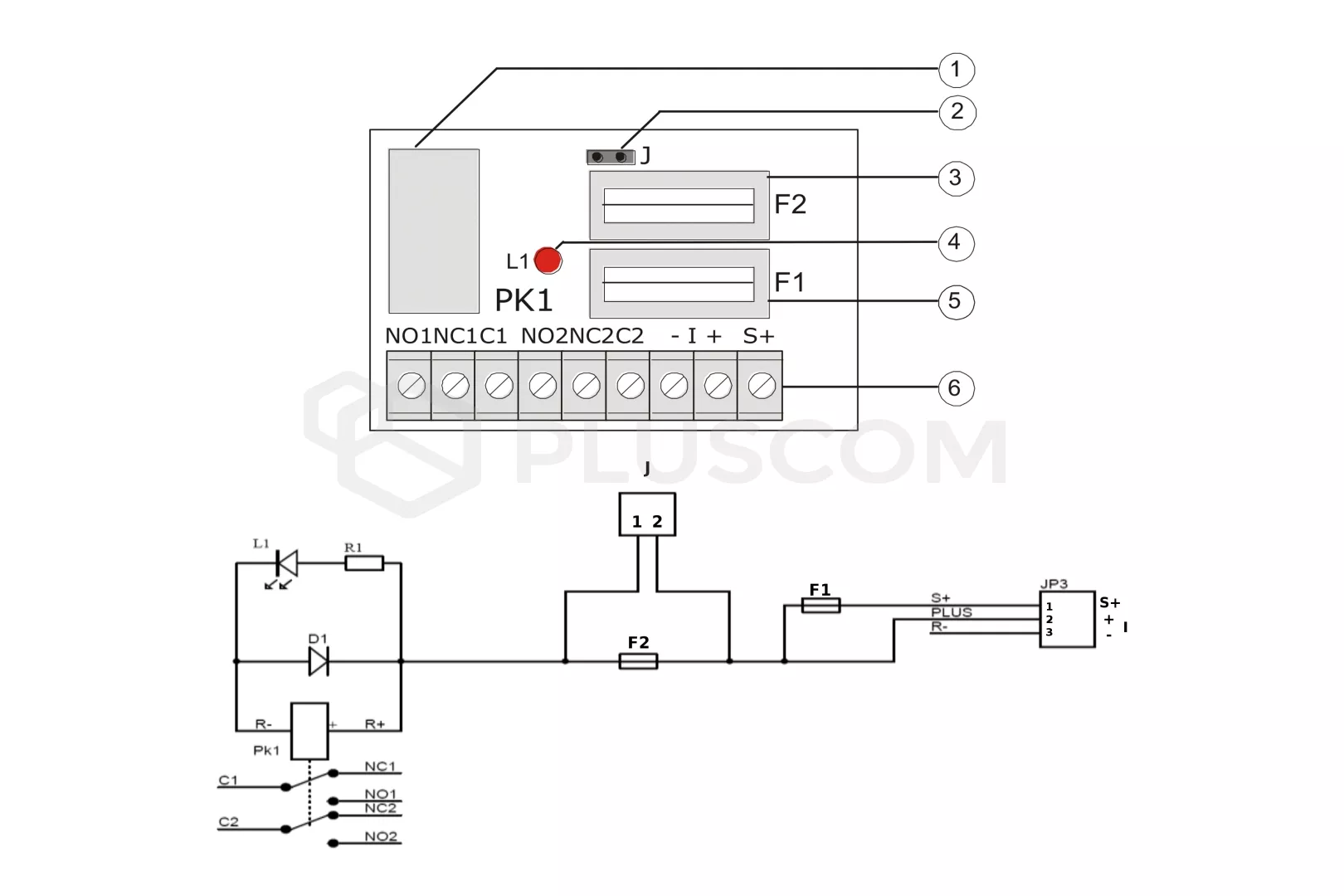

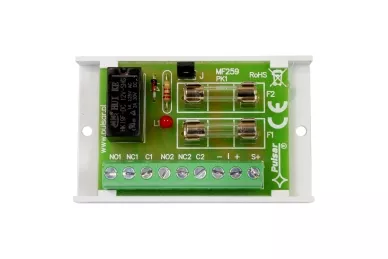

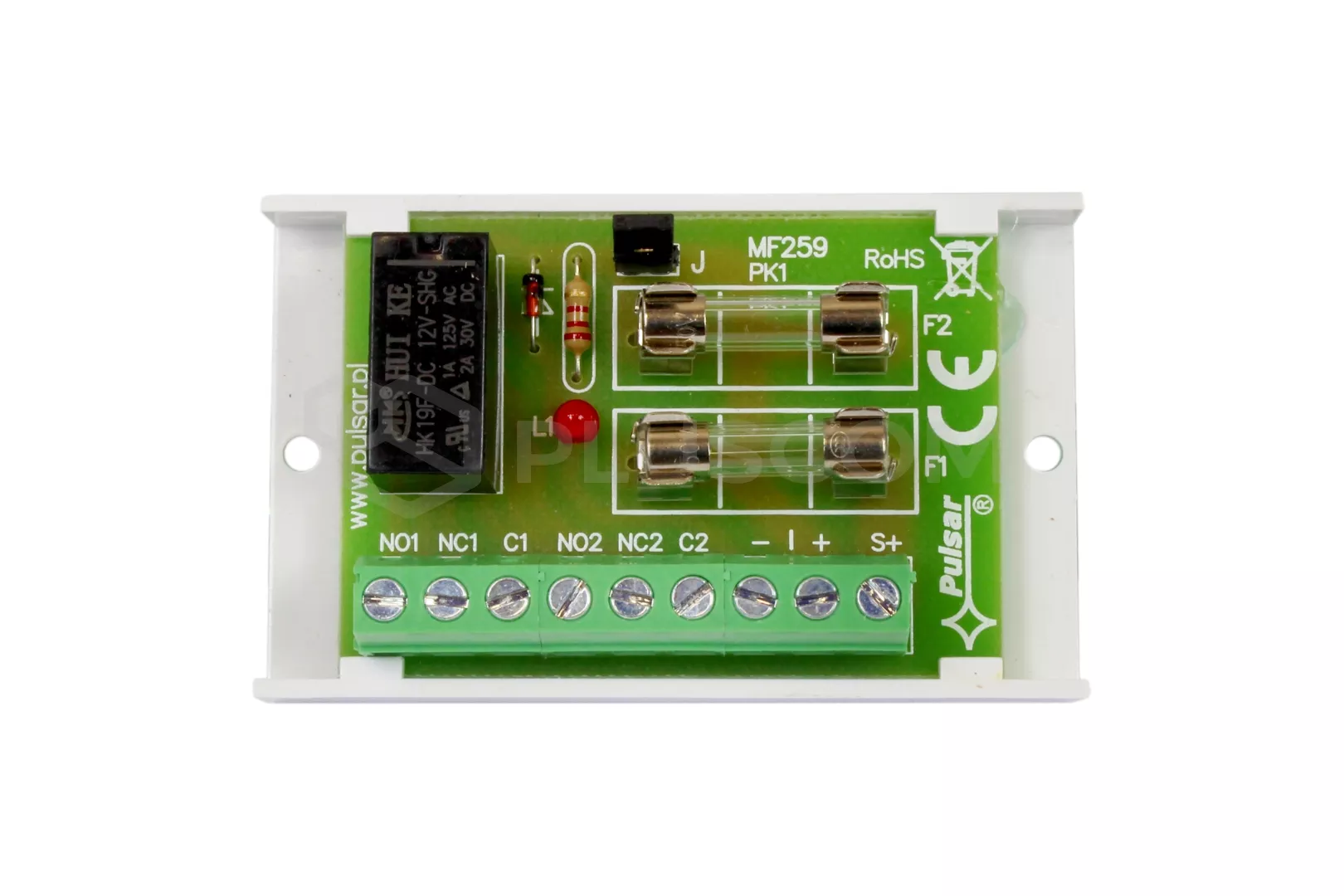

BESCHREIBUNG DES MODULS:
  1. Relais
  2. Steckbrücke J
  3. Sicherung F2
  4. LED zeigt den Betrieb des Relais an
  5. F1-Sicherung
  6. Modulklemmen
MODULKLEMMEN:
  • I +/- Relaisbetrieb Steuerspannungseingang
  • C1, C2 - gemeinsame Klemmen des Relais
  • NO1, NO2 - normalerweise offene Klemmen des Relais
  • NC1, NC2 - Öffnerklemme des Relais
  • Ausgang der Stromversorgung S+ (+) geschützt durch die Sicherung F1
