Relaismodul Pulsar AWZ 511

Relaismodul AWZ511 mit Sicherung im Relaisspulenstromkreis (Relaismodul MS)

ANWENDUNG:
Das Relaismodul MS AWZ 511 ist für den Einsatz in Niederspannungsanlagen vorgesehen. Es wird eingesetzt zur Steuerung, Signalisierung von Zuständen, z.B. in Alarm- und Zutrittskontrollsystemen. Kann zur Steuerung von Geräten mit hoher Stromaufnahme über OC-Ausgänge von Alarmanlagen verwendet werden. Darüber hinaus bietet es eine galvanische Trennung von Signalen, Stromquellen in Bezug auf die Modulausgänge. Es hat eine 1,5A-Sicherung im Spulenstromkreis des Relais (FUSE, R-). Eine LED zeigt den Betrieb des Relais an.

TECHNISCHE DATEN:

• Spannung der Relaisspule: 10-14V DC
• Spulenstrom: 25mA 12V DC
• Anzahl der Relais: 1
• Belastung der Relaiskontakte: max. 30V DC, 50V AC, maximaler Strom: 2A
• Ein/Aus-Zeit: 15ms/8ms
• Abmessungen: 70x43x20(h)mm
• Gewicht: 34g

MONTAGE:

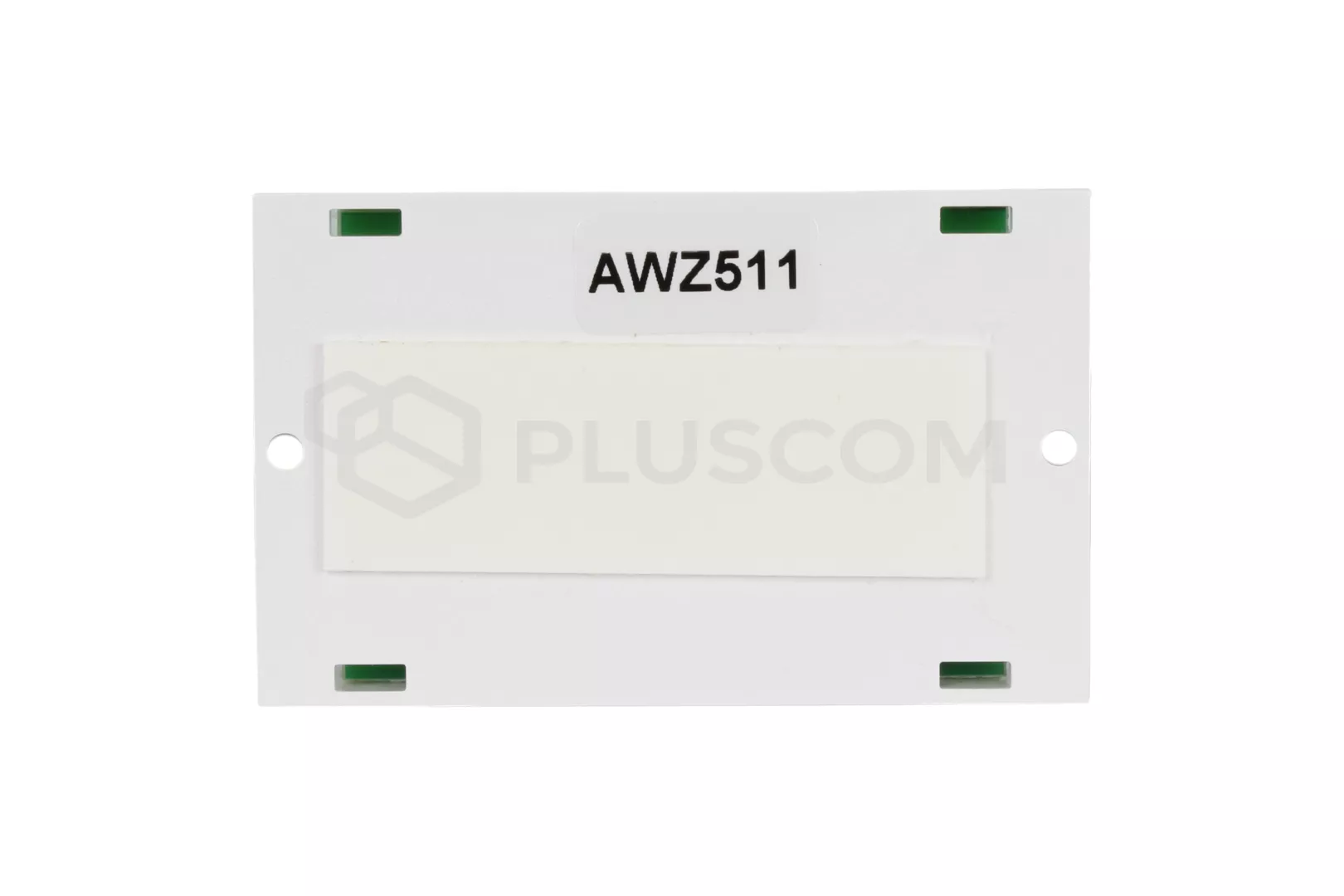

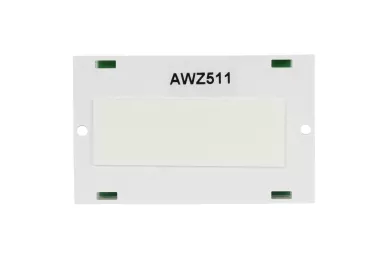

Das Relais hat kein offenes Gehäuse. Es wird daher empfohlen, das Modul in einem Gehäuse, Schrank oder Kasten in der Nähe der Schalttafel oder des gesteuerten Geräts unterzubringen. Für die Montage kann das integrierte Klebeband verwendet werden oder es können die Löcher für die Verschraubung des Streifens mit dem Boden genutzt werden.

Relaismodul Pulsar AWZ 511

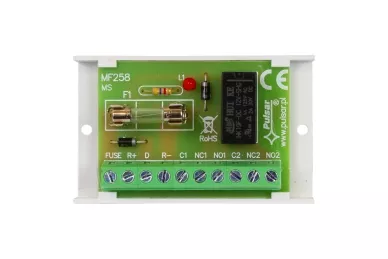

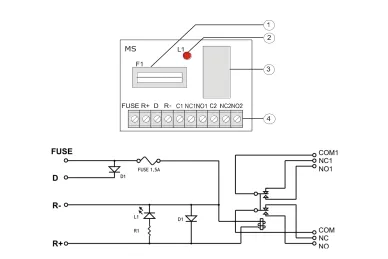

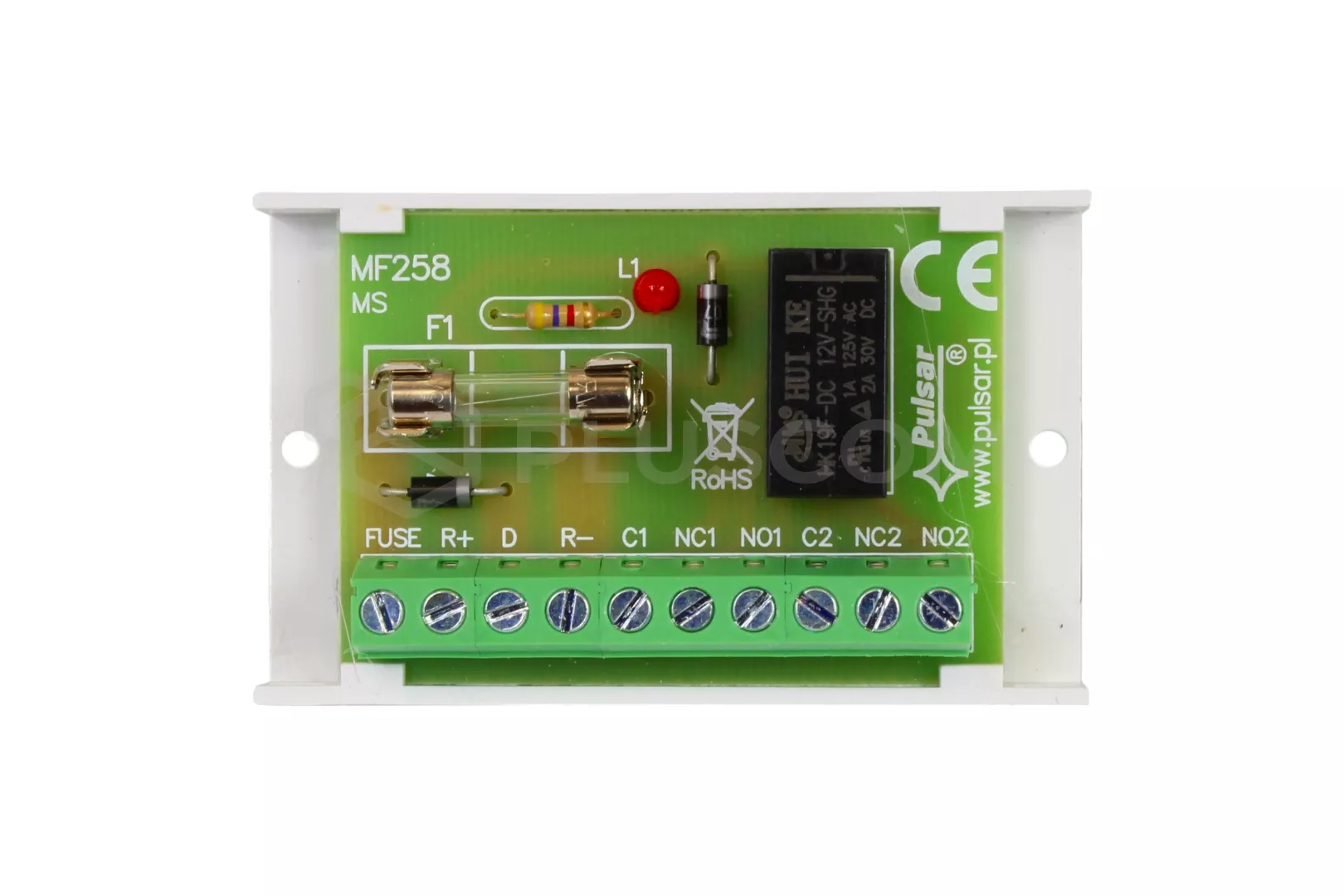

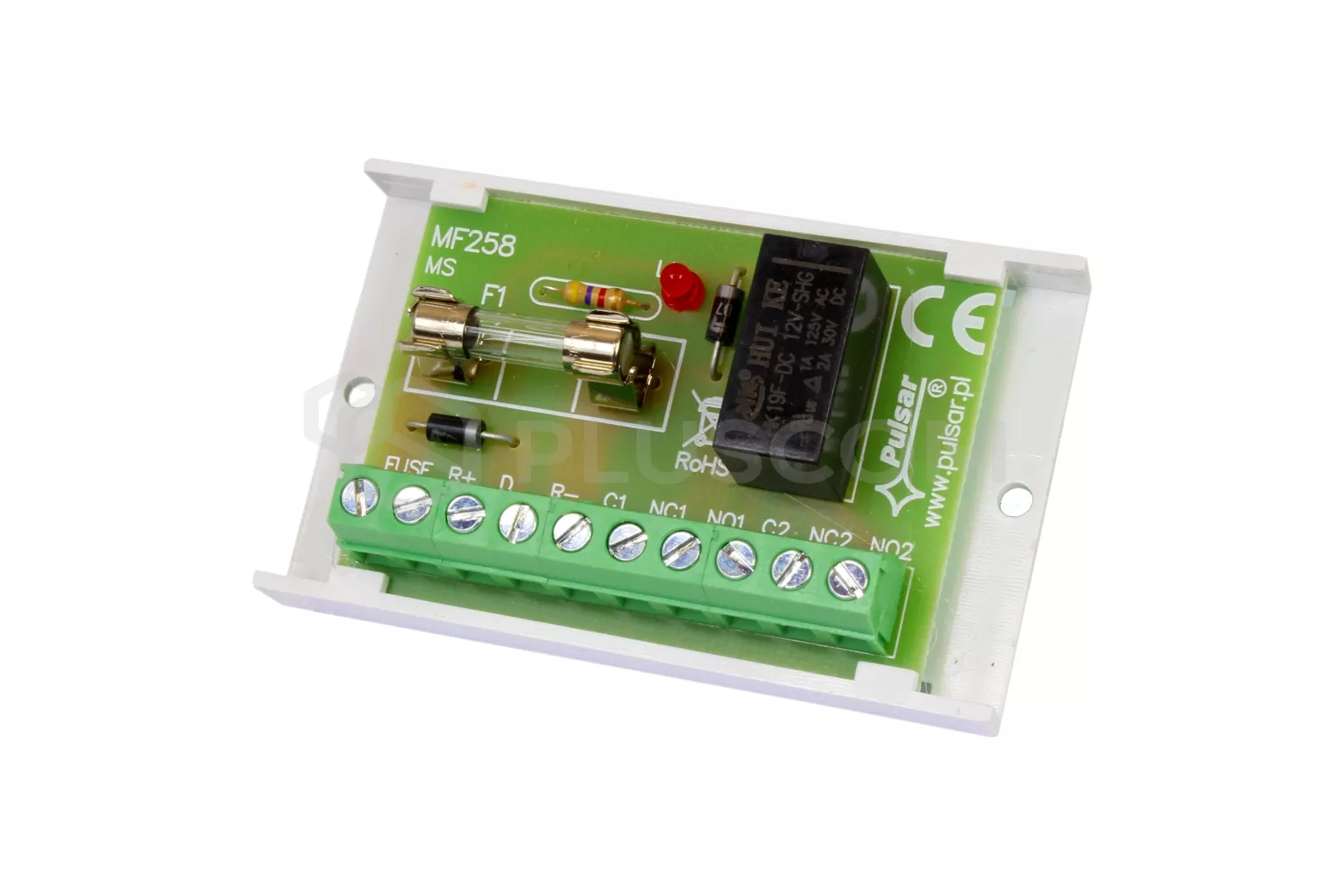

BESCHREIBUNG DES MODULS: Sicherung LED zeigt den Betrieb des Relais an Relais Modulklemme MODULKLEMMEN: FUSE - abgesicherter Ausgang R+, R - Spannungseingänge zur Steuerung des Relaisbetriebs D - Steuerausgang C1, C2 - gemeinsame Klemme des Relais NO1, NO2 - normalerweise offene Klemme des Relais NC1, NC2 - Normalerweise geschlossene Klemme des Relais
