Pulsar PSBS10A12D 13,8V 10A 40Ah Pufferstromversorgung

PSBS10A12D DC 13,8V 10A Puffernetzteil mit technischen Ausgängen in einem Gehäuse mit Platz für eine 40Ah Batterie

Pulsar PSBS10A12D Puffer-Netzteil für die kontinuierliche Versorgung von Geräten mit DC12V Spannung Die maximale Leistung der an das Netzteil angeschlossenen Geräte beträgt 152W

Strombelastbarkeit des Netzteils:

• 10A Ausgangsstrom + 1A Akkuladung
• 9A Ausgangsstrom + 2A Akkuladung
• 8A Ausgangsstrom + 3A Batterieladung
• 6A Ausgangsstrom + 5A Batterieladung


Der Batterieladestrom wird mit einer Steckbrücke eingestellt.

Im Normalbetrieb liefert das Netzteil eine stabilisierte Gleichspannung von 13,8V am Ausgang und lädt die angeschlossene Batterie; bei einem Abfall der AC-Eingangsspannung erfolgt eine automatische (unterbrechungsfreie) Umschaltung auf Batteriebetrieb.

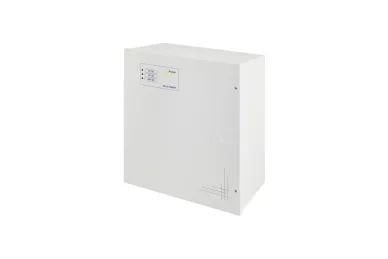

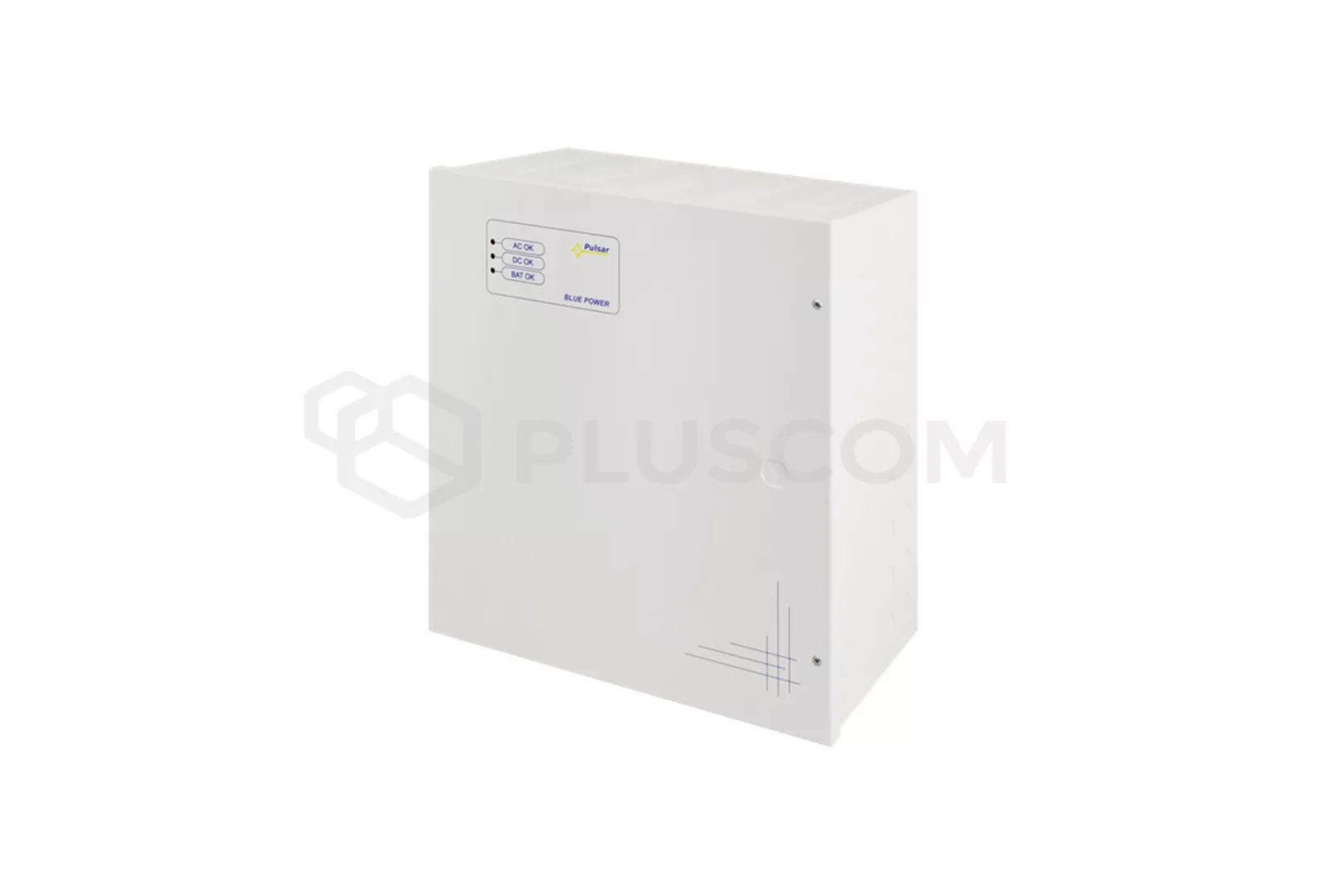

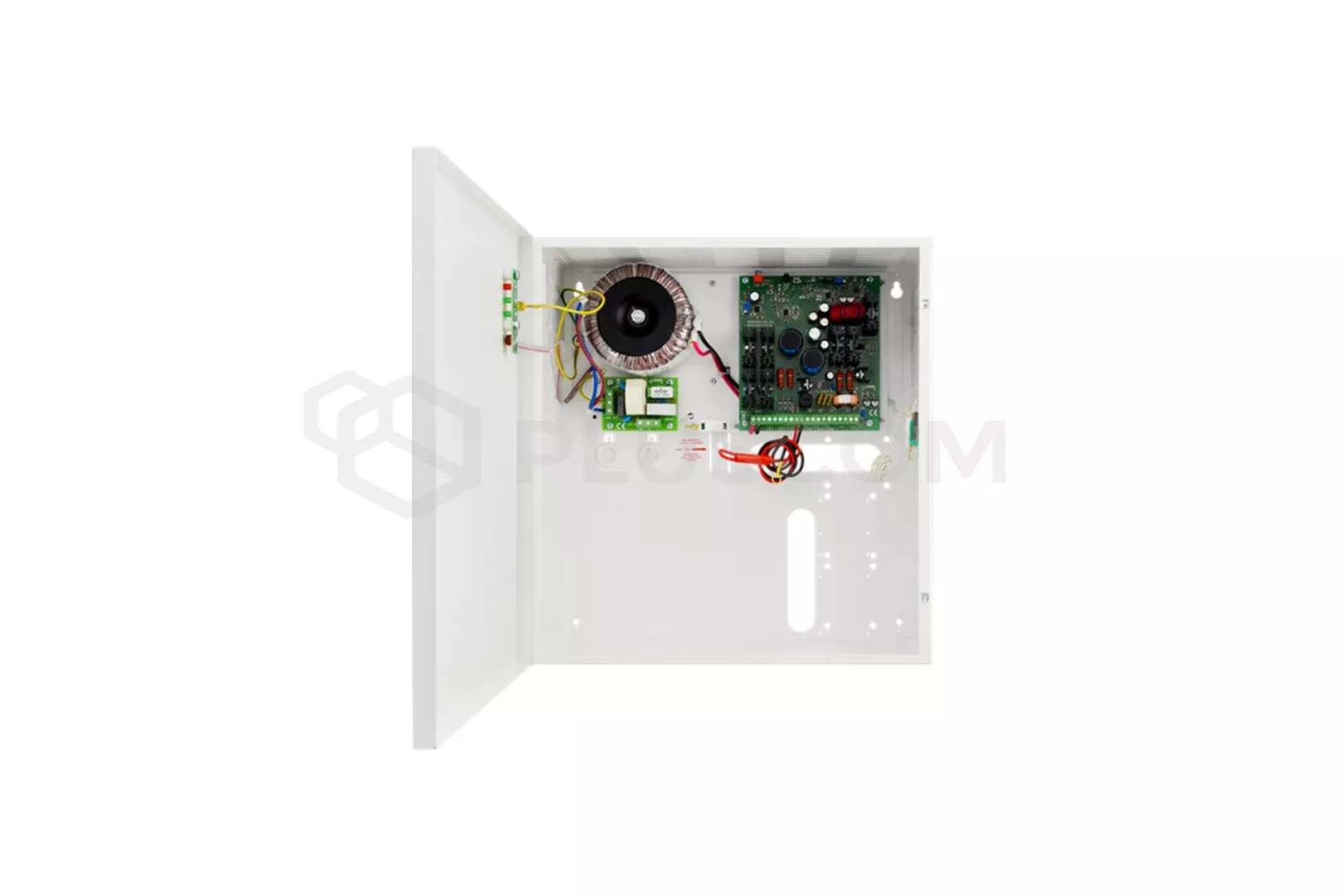

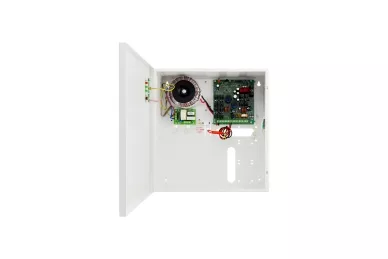

Das Netzteil befindet sich in einem Gehäuse mit Platz für eine 40Ah 12V-Batterieund auf der Vorderseite befinden sich LEDs, die den Betriebszustand des Netzteils anzeigen. Auf der Rückseite des Gehäuses befinden sich zahlreiche Kabeleinführungen. Zusätzlich Abstandshalter erleichtern die Kabelführung. Das Gehäuse enthält zwei Sensoren, die anzeigen, wenn die Tür geöffnet oder das Gehäuse vom Boden abgenommen wird.



Das Netzteil PSBS10A12D wurde mit drei technischen Ausgängen ausgestattet Typ OC:

• der EPS-Ausgang informiert über den Spannungsverlust des 230V-Netzes
• der PSU-Ausgang meldet einen Ausfall des Netzteils
• der LoB-Ausgang informiert über eine niedrige Batteriespannung


Es ist möglich, das PSU PSBS10A12D mit dem MPSBS-Relaismodul zu montieren, wobei die technischen Ausgänge vom Typ OC in Relaisausgänge umgewandelt werden

TECHNISCHE PARAMETER:

• Spannungsversorgung: 230V AC
• Stromaufnahme: 1,1A
• Wirkungsgrad des Netzteils: 79%
• Ausgangsspannung:
• • 11-13.8V - Pufferbetrieb
  • 10-13,8V - Batteriebetrieb
• Einstellung der Ausgangsspannung im Bereich: 12-14,5V DC
• alternative Ausgänge AUX1, AUX2, AUX3 strombegrenzt 3x2,5A

• Ausgangsstrom:

• • 10A + 1A Batterieladung
  • 9A + 2A Batterieladung
  • 8A + 3A Batterieladung
  • 6A + 5A Batterieladung

• Abmessungen: 330x350x170+8mm (+/- 2)
• Gewicht: 9,25kg
• Arbeitstemperatur: -10°C...+40°C


Das Netzteil verfügt über eine Reihe von Sicherheitsvorkehrungen, um die Sicherheit bei der Verwendung zu erhöhen und das Netzteil vor versehentlicher Beschädigung zu schützen:

• SCP-Kurzschlussschutz (elektronisch, automatischer Rücklauf)
• Überlastschutz OLP (automatische Rückstellung)
• thermisch OHP

• Überspannung OVP (automatische Wiederkehr)
• SCP-Schutz im Batteriestromkreis + Verpolungsschutz
• UVP Schutz vor Überentladung der Batterie U<10V (± 0,5V) - Abtrennung der Batteriepole)
