Pulsar MPSBS Relaismodul für technische Ausgänge PSBS

PSBS Pulsar MPSBS technisches Ausgangsrelaismodul

Durch den Einsatz des MPSBS-Relaismoduls für technische Ausgänge werden die Ausgänge vom Typ OC (offener Kollektor) zu Relaisausgängen in den Pufferstromversorgungen der Serien PSBS 13,8V und PSBS 27,6V.

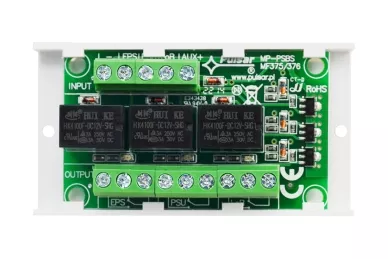

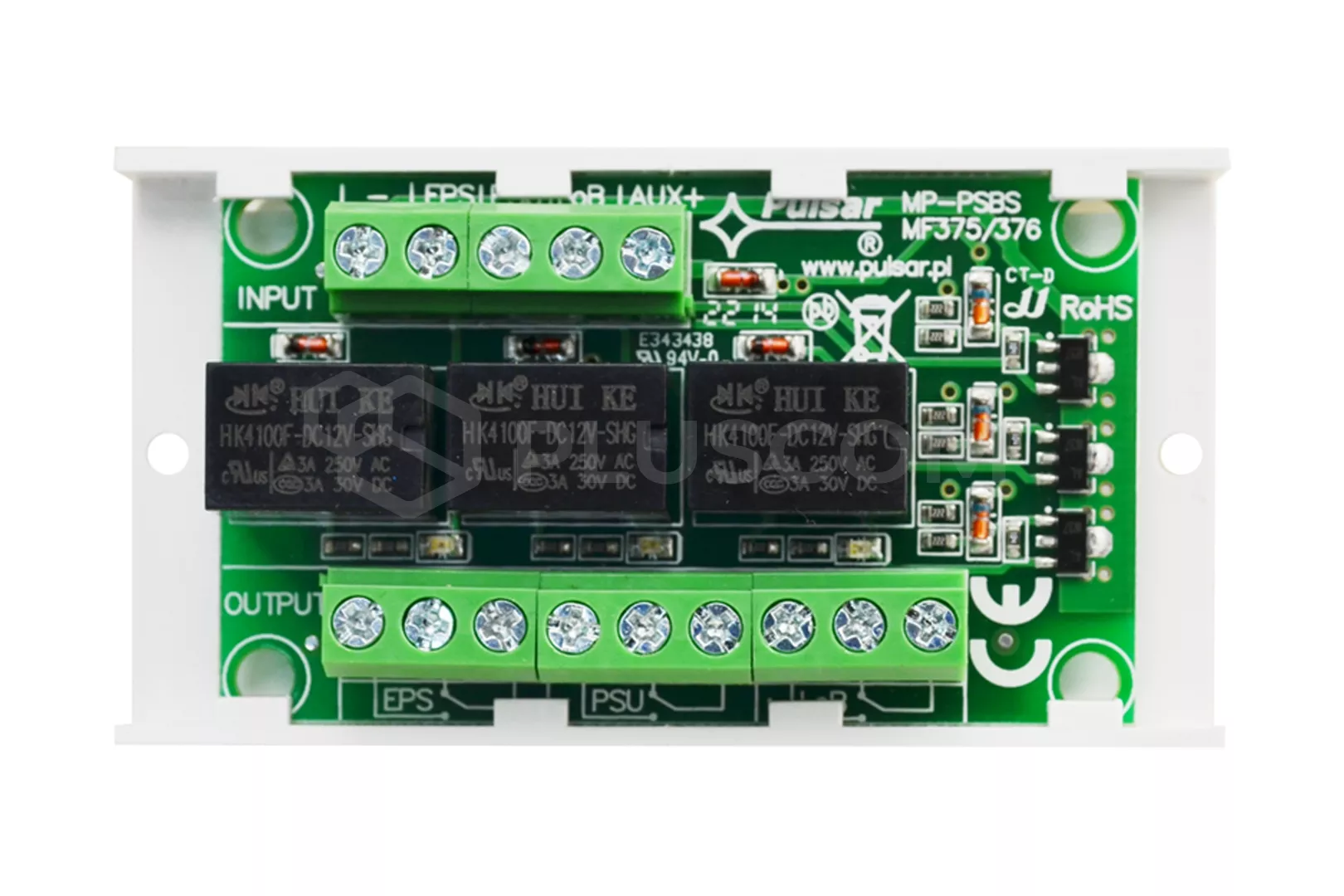

LEDs, die den Status der einzelnen Relais anzeigen, befinden sich auf der Leiterplatte.
Das Modul ist mit drei Steuereingängen für technische Signale ausgestattet: EPS, PSU, LoB
Der Stromversorgungseingang des Moduls ist gegen Verpolung der Versorgungsspannung geschützt.

Hauptmerkmale der Stromversorgung:

• Versorgungsspannung: 10-30V DC
• Stromaufnahme: 40-65mA

• technische Relaisausgänge: 3 x 1A@ 30V DC/50V AC

• Arbeitstemperaturbereich: -10°C...40°C
• Technische Ausgänge: PSU, LoB, EPS
• Montage: Montageleiste mit Klebeband

• Abmessungen: 66,5x39,5x18 [mm] (+/-2)

• Gewicht: 0,06kg
