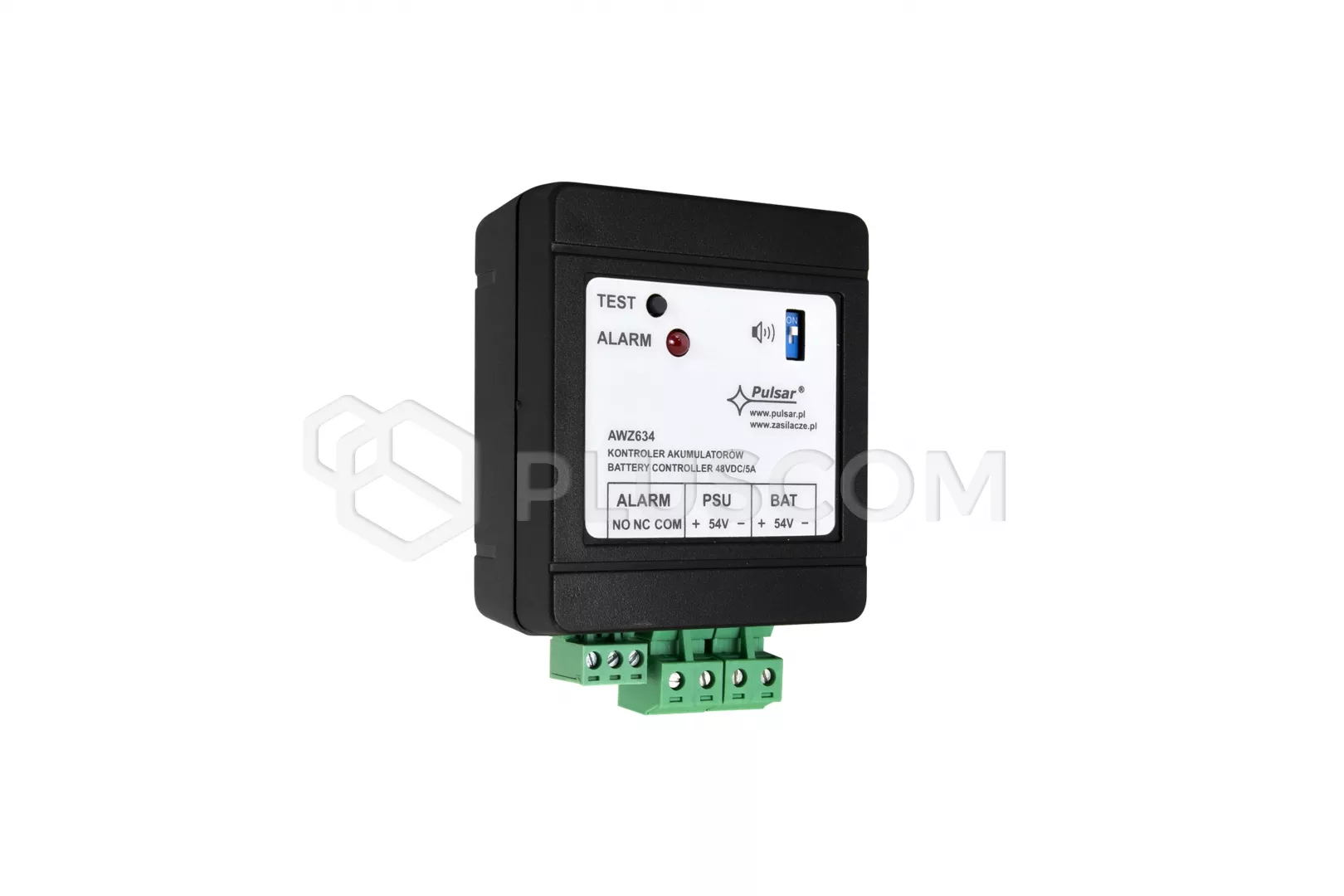

Pulsar AWZ634 Batterie-Controller 48VDC/5A

Pulsar AWZ634 Batterie-Controller 48VDC/5A

Der Controller AWZ634 hat die Aufgabe, den Zustand der Batterie (4x7÷18Ah/12V (SLA)) zu überwachen, was er auf der Grundlage von Messungen des Widerstands und der Kontinuität des Batteriekreises, der Spannung und des Ladezustands tut.
Der Pulsar AWZ634 kontrolliert die Durchgängigkeit des Batteriekreises und führt alle 5 Minuten einen automatischen Test durch. Die Batterieladung und die Spannungsmessung werden kurzzeitig unterbrochen. Die Testtaste befindet sich auf der Vorderseite und kann auch manuell betätigt werden, aber es muss daran gedacht werden, den Test nicht häufiger als alle 1 Minute durchzuführen.

Das Gerät verfügt über einen Schutz des Batterieausgangs gegen Kurzschluss und Verpolung. Das Steuergerät verfügt außerdem über einen ALARM-Sammelfehlerrelaisausgang. Die Störung wird durch eine LED sowie akustisch signalisiert und kann ausgelöst werden durch:

• einen hohen Widerstand des AKU-Kreises
• zu wenig geladene Batterie
• keine Batterie
• niedrige Batteriespannung (Gleichstrombetrieb)
• niedrige Batteriespannung - aus (DC-Betrieb)

TECHNISCHE DATEN:

• Kapazität der Batterie: 4x7÷18Ah/12V (SLA)
• BAT-Ausgangsstrom: 5A max.
• BAT-Ausgangsspannung: 54V DC max.
• Träge Sicherung (19mm)-7,5A
• Optische Betriebsanzeige: LED-ALARM
• Akustische Betriebssignalisierung: Piezo-Sirene ~75dB/0,3m
• ALARM-Sammelstörung technischer Ausgang vom Typ Relais: 1A@ 30VDC/50VAC
• Abmessungen: 108x38x80mm
• Gewicht: 0,18kg
