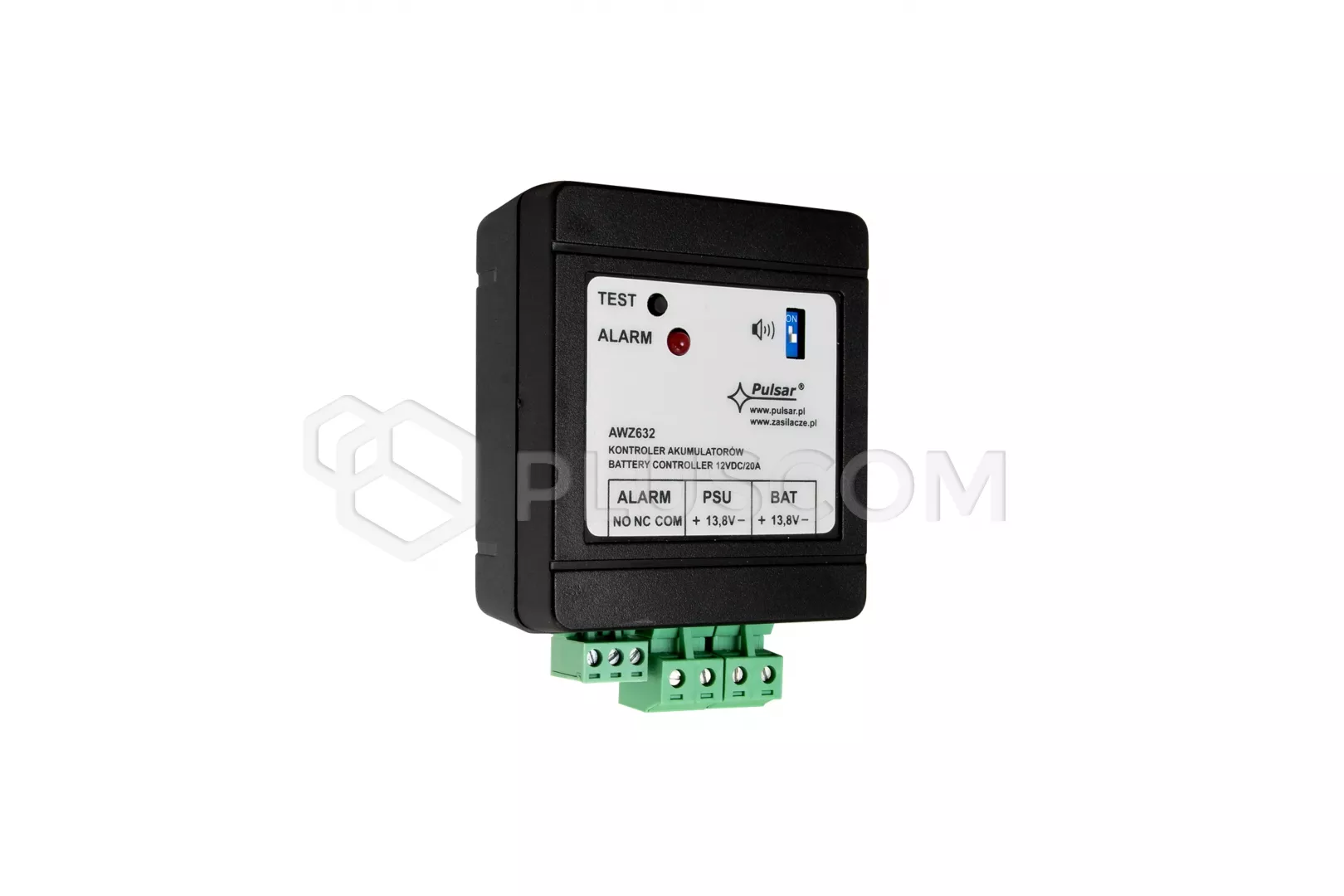

Pulsar AWZ632 Batterie-Controller 12VDC/20A

Pulsar AWZ632 Batterie-Controller 12VDC/20A

Der Controller AWZ632 hat die Aufgabe, den Zustand einer Batterie (7÷65Ah/12V (SLA)) zu überwachen. Dies geschieht auf der Grundlage von Messungen des Widerstands und der Kontinuität des Batteriekreises, der Spannung und des Ladezustands.
Der Pulsar AWZ632 kontrolliert die Durchgängigkeit des Batteriekreises und führt alle 5 Minuten einen automatischen Test durch. Die Batterieladung und die Spannungsmessung werden kurzzeitig unterbrochen. Die Testtaste befindet sich auf der Vorderseite und kann auch manuell betätigt werden, aber es muss daran gedacht werden, den Test nicht häufiger als alle 1 Minute durchzuführen.

Das Gerät verfügt über einen Schutz des Batterieausgangs gegen Kurzschluss und Verpolung. Das Steuergerät verfügt außerdem über einen ALARM-Sammelfehlerrelaisausgang. Die Störung wird durch eine LED sowie akustisch signalisiert und kann ausgelöst werden durch:

• einen hohen Widerstand des AKU-Kreises
• zu wenig geladene Batterie
• keine Batterie
• niedrige Batteriespannung (Gleichstrombetrieb)
• niedrige Batteriespannung - aus (DC-Betrieb)

TECHNISCHE DATEN:

• Batteriekapazität: 7-65Ah/12V (SLA)
• BAT-Ausgangsstrom: 20A max.
• BAT-Ausgangsspannung: 13,8V DC max.
• Träge Sicherung (19mm)-25A
• Optische Betriebsanzeige: LED-ALARM
• Akustische Betriebssignalisierung: Piezo-Sirene ~75dB/0,3m
• ALARM-Sammelstörung technischer Ausgang vom Typ Relais: 1A@ 30VDC/50VAC
• Abmessungen: 108x38x80mm
• Gewicht: 0,18kg
