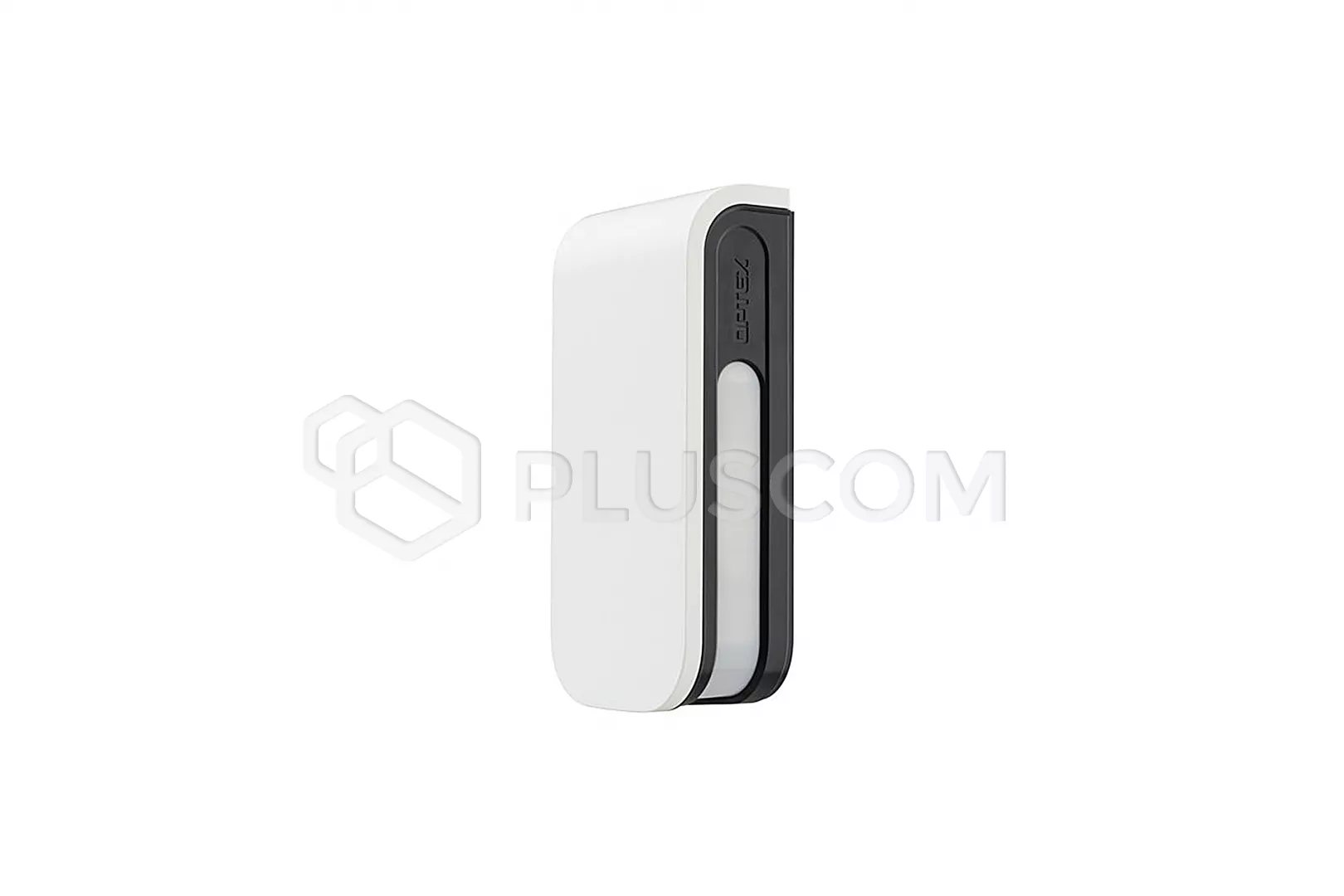

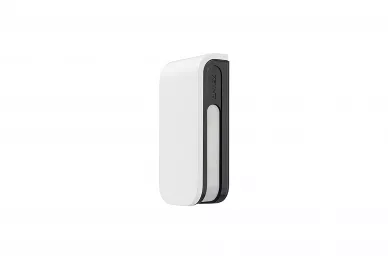

Optex BXS-ST Zwei-Wege-Vorhang PIR-Außenmelder

OPTEX BXS-ST Zweiwege-PIR-Außendetektor

Der BXS-ST ist ein Vorhang-Außenbewegungsmelder mit vier PIR-Meldern, zwei auf jeder Seite. Der Erfassungsbereich ist ein Bereich von 12m auf der linken und rechten Seite, die unabhängig voneinander an unsere Bedürfnisse angepasst werden können. Es sind fünf Einstellungen verfügbar - von 2,5 m bis 12 m.

Das Gerät arbeitet mit zwei Pyroelementen auf jeder Seite. Ein Strahl ist auf den Boden und der andere auf die Seite des Detektors gerichtet, so dass der Detektor nicht auf kleine Tiere im Erfassungsbereich reagiert. Ein Alarm wird nur ausgelöst, wenn ein Eindringling gleichzeitig den oberen und unteren PIR-Erfassungsbereich betritt.

Alle BX-Modelle sind mit einem digital unterstützten Signalerkennungsalgorithmus namens SMDA ausgestattet. Durch die Analyse von Erfassungsmustern und Daten aus der Umgebung verbessert SMDA die Immunität gegenüber verschiedenen Störungen wie Wetterveränderungen oder Vegetationsbewegungen.

Modus mit erhöhter Erkennungsempfindlichkeit ist eine weitere nützliche Funktion des BXS-ST. Unter Umgebungsbedingungen, in denen der Temperaturunterschied zwischen dem menschlichen Körper und dem Hintergrund sehr gering ist, ermöglicht die oben genannte Funktion die Erkennung eines Eindringlings, der ansonsten unbemerkt bleiben könnte

MERKMALE:

• PIR-Vorhangmelder mit einer Reichweite von bis zu 12 m auf jeder Seite
• unempfindlich gegenüber Kleintieren
• vierfaches Pyro-Element
• doppelter Weißlichtfilter
• völlig unabhängige Erfassungseinstellung für jede Seite
• getrennte Signalausgänge
• unabhängige Einstellung von Erfassungsbereich und Empfindlichkeit
• automatischer Gehtestmodus
• Modus für erhöhte Erkennungsempfindlichkeit
• Kann an PTZ-Kameras angeschlossen werden
• Logische SMDA-Funktion
• Widerstandsbuchse am Ende der Leitung
• Robustes und wetterfestes Gehäuse (IP55)
• Sabotagekontakt für Erdschluss
• eingebaute Wasserwaage für einfache Installation

SPEZIFIKATIONEN:

• Erkennungsmethode: Passiv-Infrarot
• Erkennungsmerkmale:
• • 24 m (12 m auf jeder Seite)
  • 4 Strahlen (2 auf jeder Seite)
  • 180°-Winkel
• Einstellung des Abstands von der Wand: Bereich 0-3 Grad (von der Ebene der Wand)
• Empfindlichkeit:
• • normal : 2,0°C bei 0,6 m/s
  • erhöht - hoch : 1,0°C bei 0,6 m/s
• PIR-Bereichseinstellung: 2,5 bis 12 m (5 Stufen)
• Erfasste Bewegungsgeschwindigkeit: 0,3 bis 2 m/s
• Spannungsversorgung: 9,5 bis 18 V DC
• Stromverbrauch (ohne Gehtest): 31mA (max>) bei 12V DC
• Alarmdauer: 2 s (+/-0,1 s)
• Einrichtungszeit: ca. 60 s (LED blinkt)
• Alarmausgang (P): 28 V DC 0,1 A (max.), Umschaltung: nur rechte Seite oder Alarm von beiden Seiten; N. O. / N.C...
• Alarmausgang (L): 28 V DC 0,1 A (max.), Umschaltung: nur linke Seite oder Alarm von beiden Seiten; N. O. / N.C.
• Ausgang für Sabotage: N.C. 28 V DC 0,1 A (max.) Aktiv, wenn die Frontabdeckung entfernt und von der Wand abgenommen wird
• LED-Anzeige (rot):
• • Vorbereitung für den Betrieb
  • Alarm
• Gehäuseschutzart IP 55
• Einbauhöhe 0,8 bis 1,2 m
• Betriebstemperatur -30ºC bis +60ºC
• Abmessungen: 92,8x52,7x199,7mm
• Gewicht: 430g

Im Lieferumfang enthalten: 2 x Schrauben (4x20mm)
