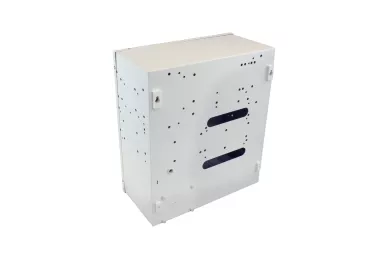

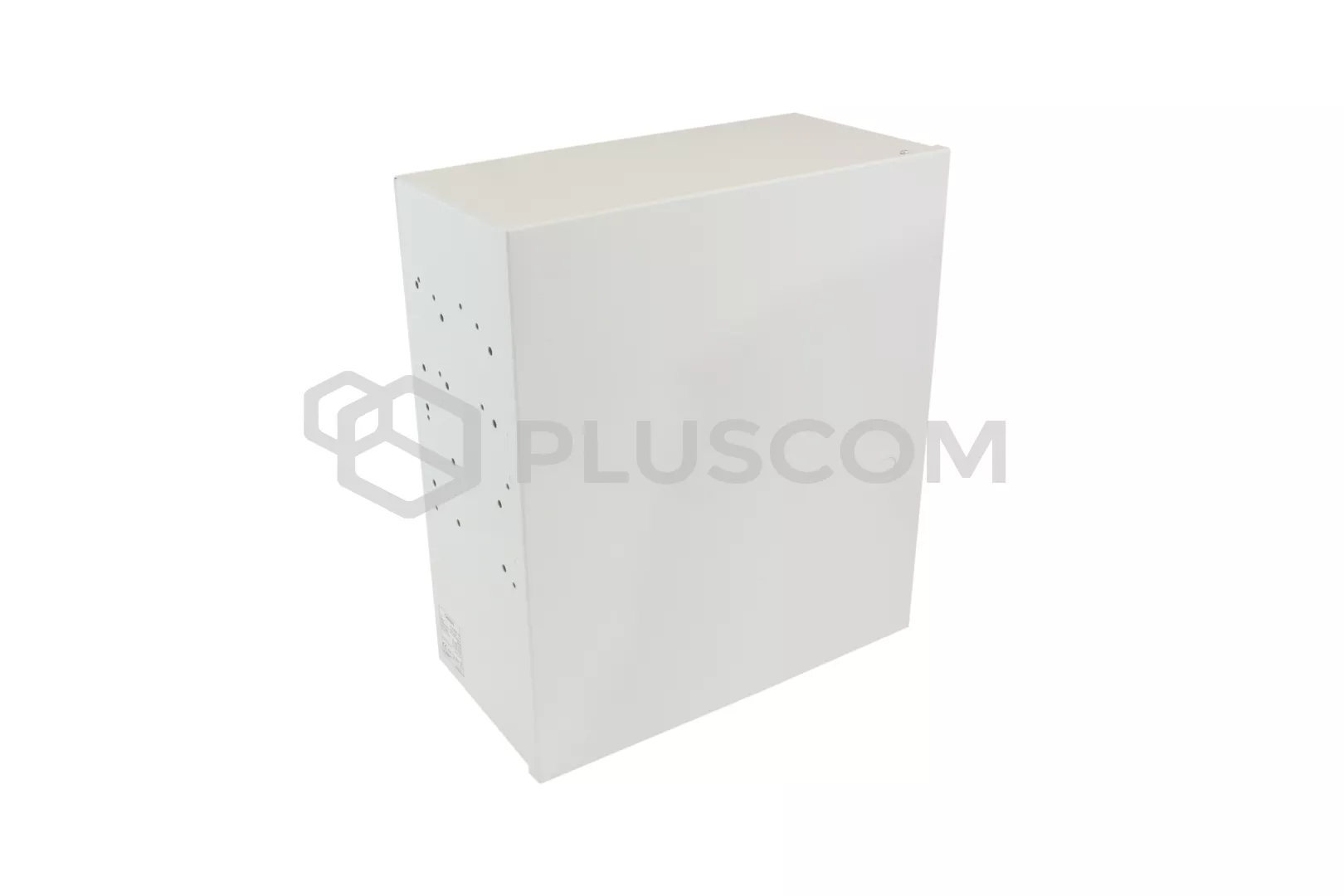

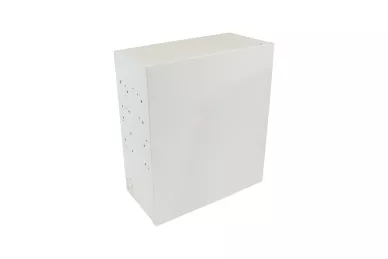

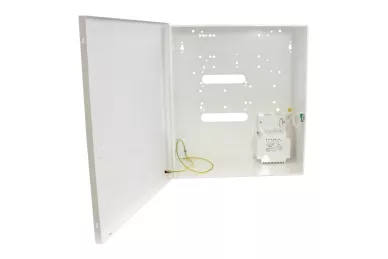

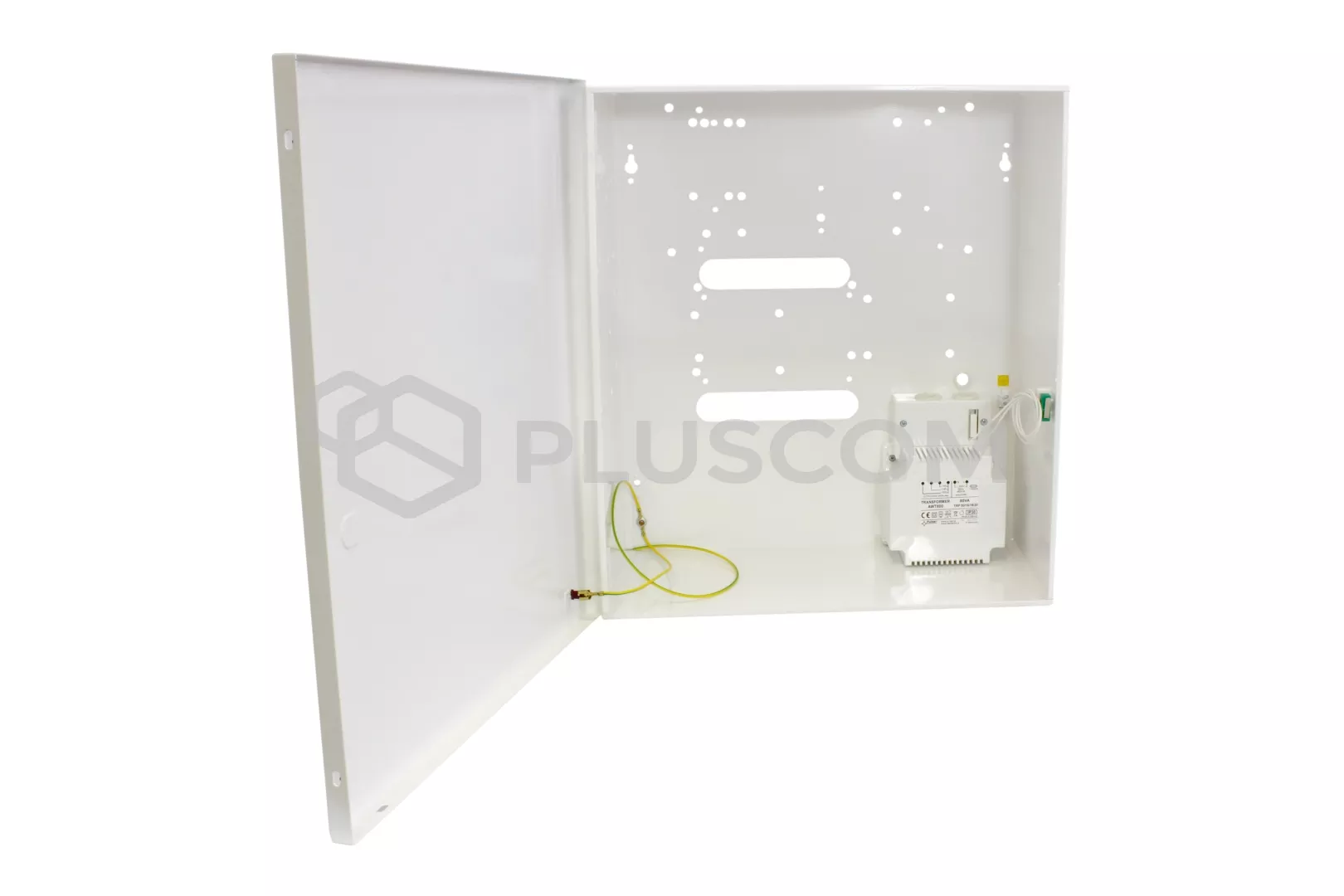

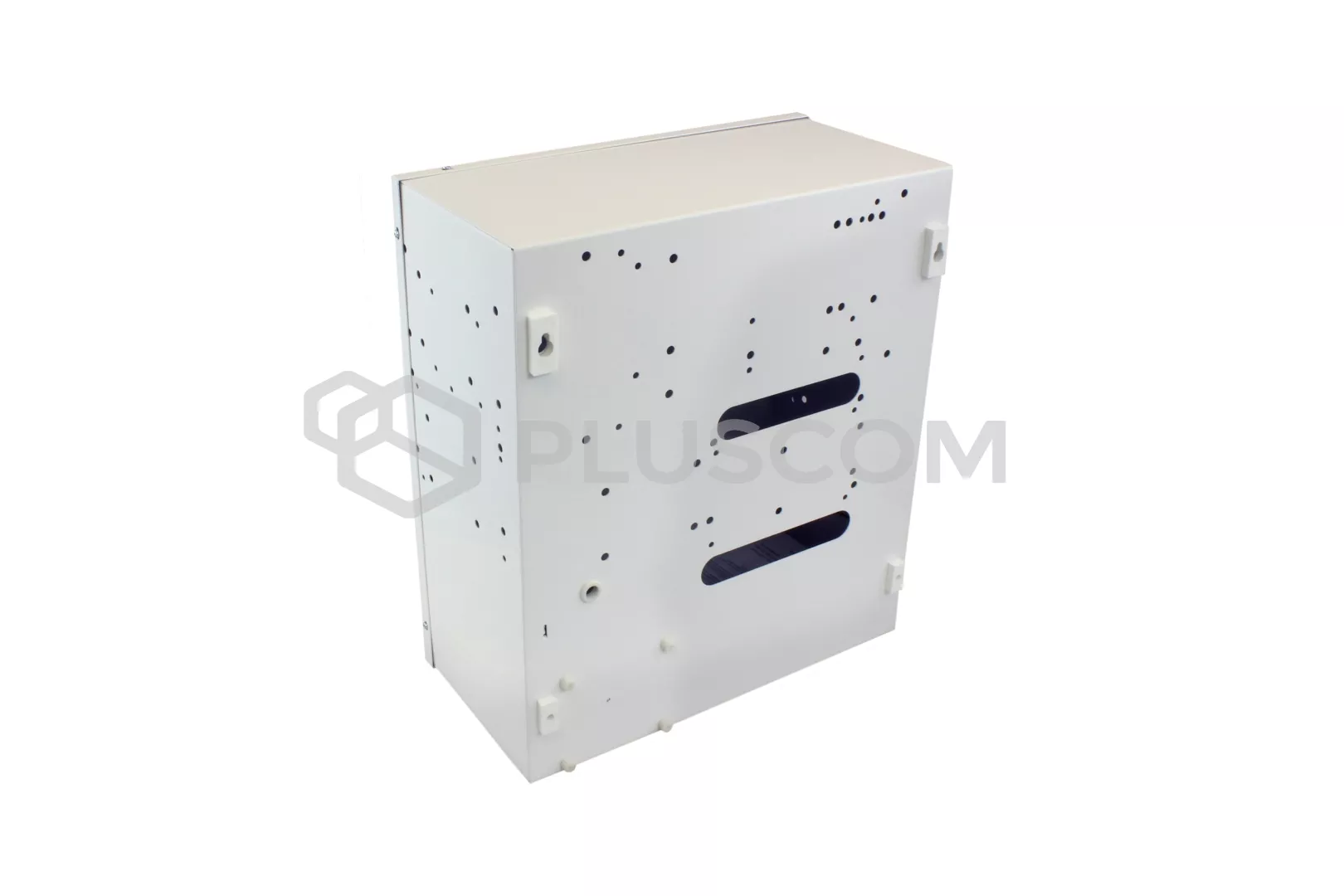

Pulsar AWO301 Aufputzgehäuse 24/TRP80/DS ist für die Montage vorgesehen:
Gehäuse Pulsar AWO301 für Schalttafeln mit Transformator
- Bedienfeldplatine und optionale Zusatzmodule
- der Systemsteuerung KD und zusätzlicher Module
- Funk, GSM-Sender
- Pufferstromversorgungsmodul
- andere spezielle Geräte

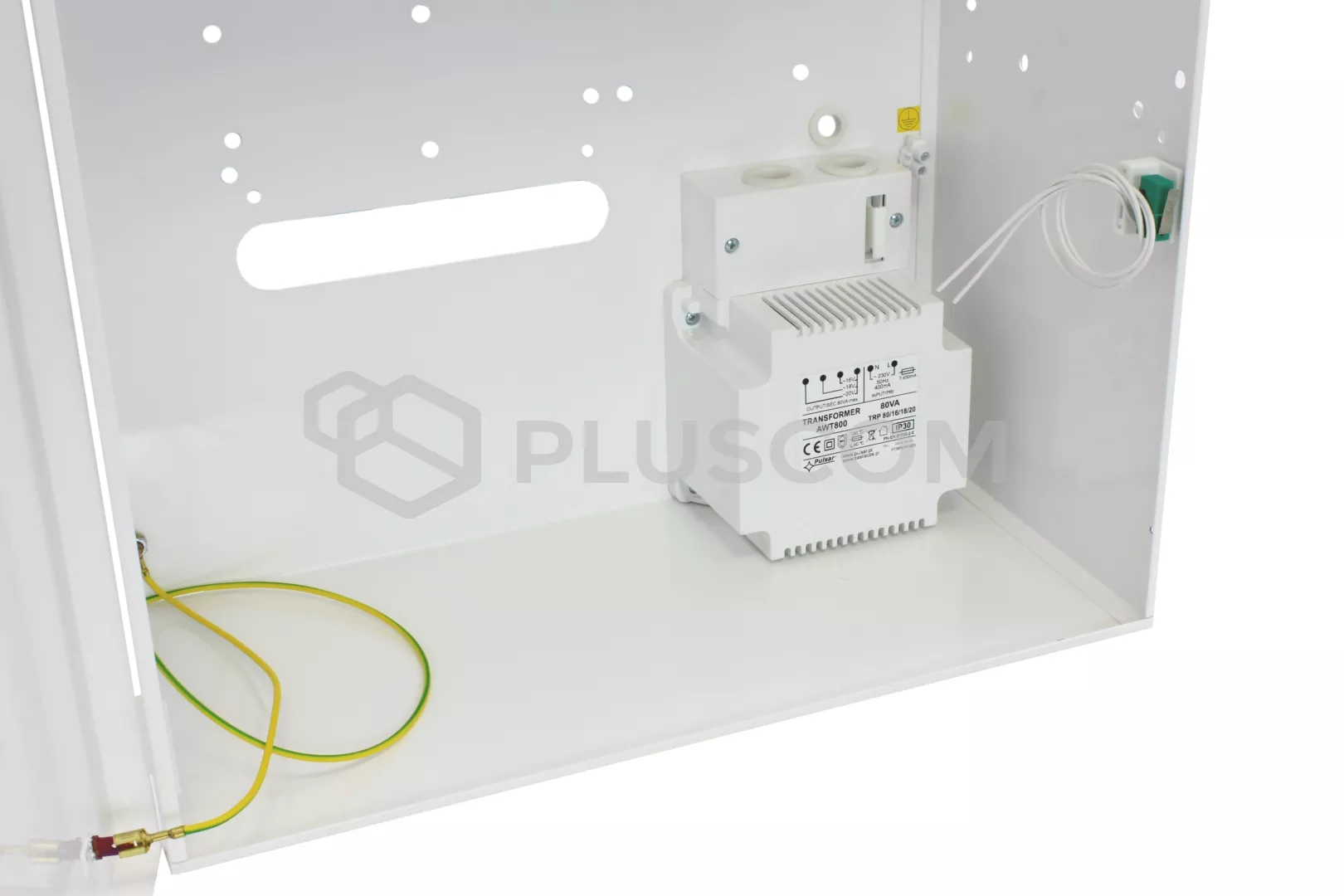

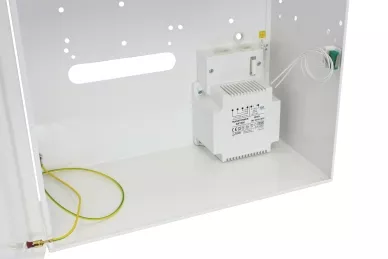

Das Gehäuse ist mit einem Transformator ausgestattet: TRP 80VA/16V/18V/20Vim PC/ABS-Gehäuse, IP20
Gehäuse Pulsar AWO301 für Schalttafeln mit Transformator
Das Gehäuse hat
Platz für eine 12V/24Ah-Batterie. Ebenfalls standardmäßig enthalten ist
Manipulationsschutz in Form eines Gehäuse-Öffnungssensors
TECHNISCHE DATEN
- TRP-Transformator 80VA/16V/18V/20V
- Versorgungsspannung 230V/AC 50Hz
- Ausgangsspannung: 20V/4A, 18V/4,5A, 16V/5A
- Batteriefach: 12V/24Ah
- Manipulationsschutz: YES
- Material: 0,7 mm starkes Blech, Farbe RAL9003
- Dichtheit: IP20
- Innenmaße: 350x400x170mm
- Verschluss: 4x geschraubt, optionales Schloss
- Abstand von der Wand 8mm
Gehäuse Pulsar AWO301 für Schalttafeln mit Transformator
|
Gehäuse Pulsar AWO301 für Schalttafeln mit Transformator
|
Das Gehäuse eignet sich hervorragend für den Einbau eines Steuergerätes SATEL
- CA10, VERSA10,15, INTEGRA 24, 32, 64, 128 + 6x CA64E ( SM)
- CA10, VERSA10,15, INTEGRA 24, 32, 64, 128 + 5x CA64 ( EPS, O-OC, O-ROC, O-R, VGM- 16,
SR, ADR, ACC-KP-PS)
- 6x CA64 ( EPS, O-OC, O-ROC, O-R, VGM- 16, SR, ADR, ACC-KP-PS)
- 3x CA64 ( PP, OPS-OC, OPS-R, OPS-ROC) + CA64 ( EPS, O-OC, O-ROC, O-R, VGM-16,
SR, ADR, ACC-KP-PS) + 3x CA64E (SM)

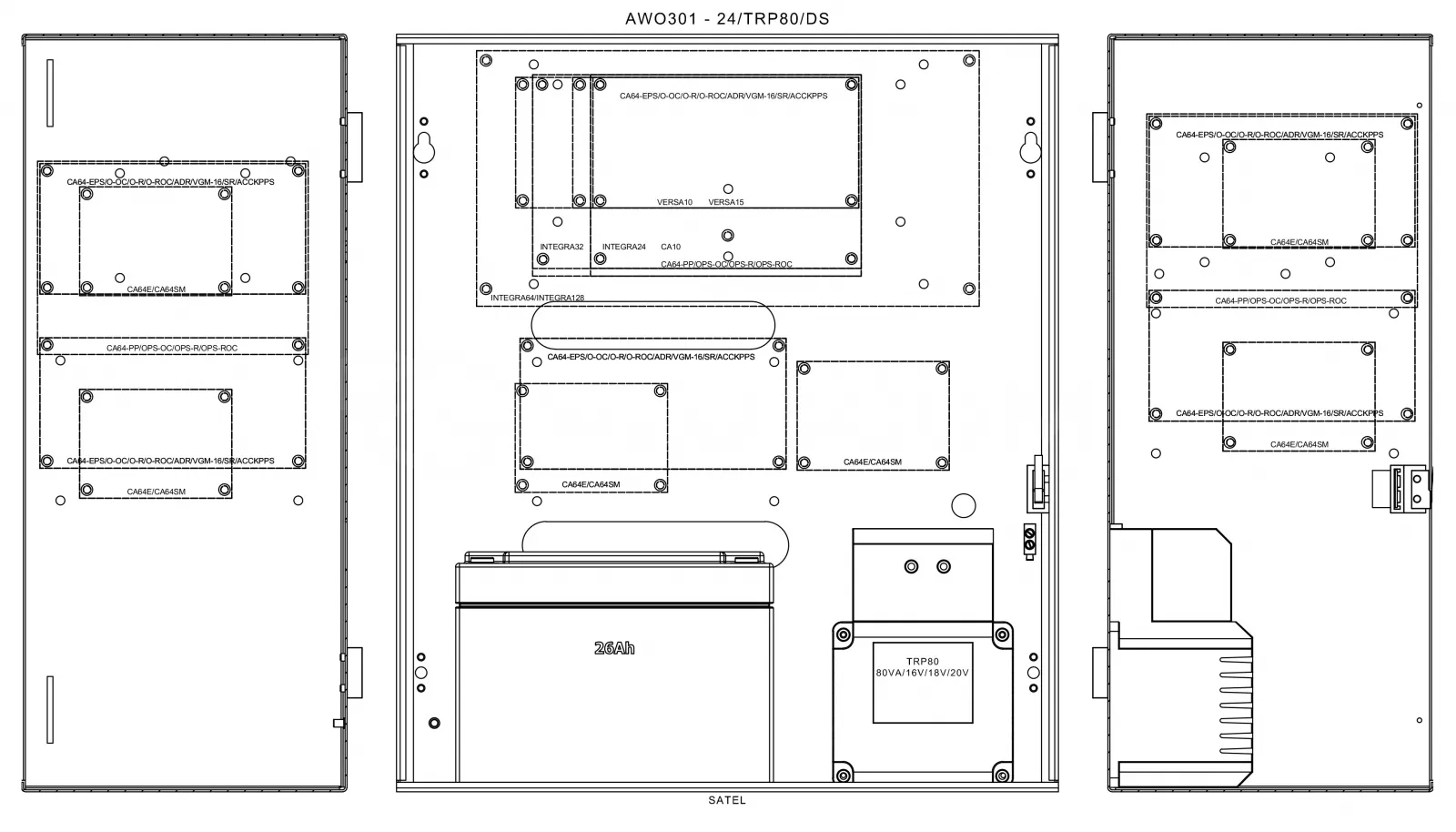

Beispiel für die Anordnung von SATEL-Schalttafeln in einem Schaltschrank
Gehäuse Pulsar AWO301 für Schalttafeln mit Transformator
Andere Bedienteile, die in dieses Gehäuse eingebaut werden können:
DSC:
PC1616, 1832, 1864, 4020, 6010, 4x ( 4108, 5108, 6108, 5100, 4116, 5208) + 3x ( 5204, 5400, 5200, 5580, 4216, 6216, 6400)
Module:
(4204, 6204) + 4x (4108, 5108, 6108, 5100, 4116, 5208) + 3x (5204, 5400, 5200, 5580, 4216, 6216, 6400)
