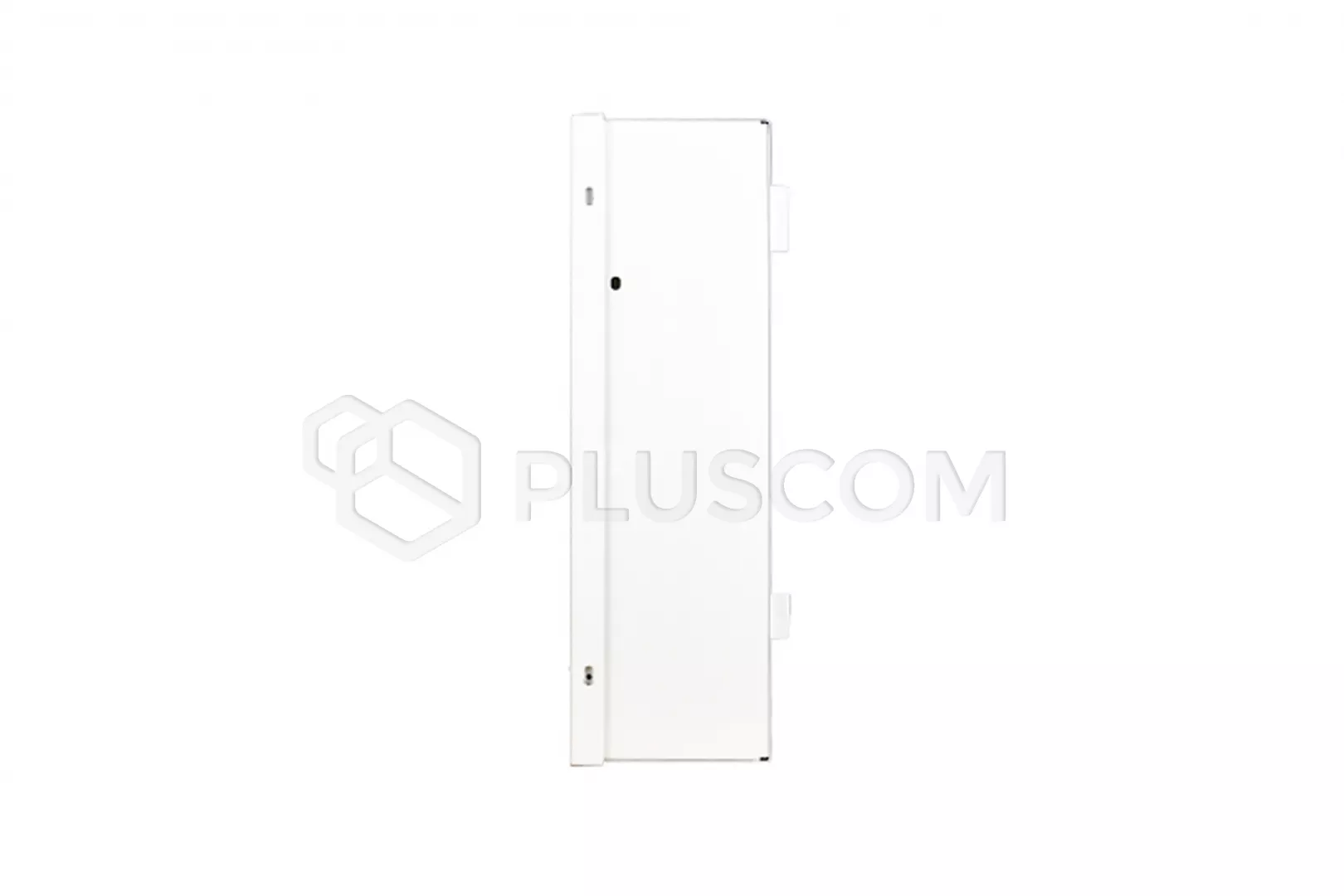

Gehäuse Pulsar AWO150 für Schalttafeln mit Transformator

Pulsar AWO150 Aufputz-Gehäuse (v. 1.8) 7/TRP40/DSPR

Das Gehäuse ist für die Montage vorgesehen:

• Schalttafel und optionale Zusatzmodule
• der Systemsteuerung KD und zusätzlicher Module

• Funk, GSM-Sender
• Pufferstromversorgungsmodul
• andere spezielle Geräte

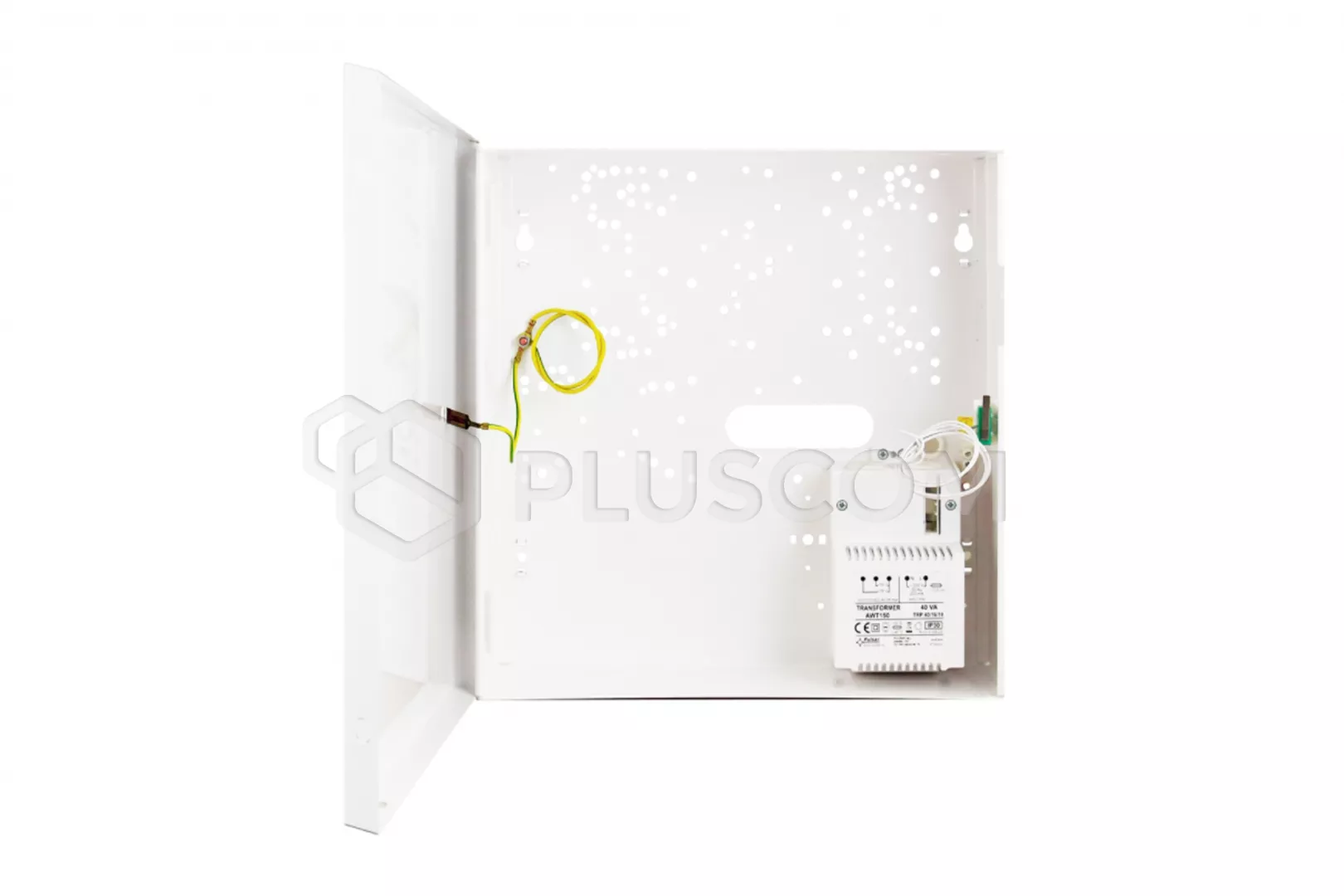

Das Gehäuse ist mit einem Transformator ausgestattet: TRP 40VA/16V/18Vim PC/ABS-Gehäuse, IP20

Das Gehäuse hat Platz für eine 12V/7Ah-Batterie. Ebenfalls standardmäßig enthalten ist Manipulationsschutz in Form eines Gehäuse-Öffnungssensors.

TECHNISCHE DATEN:

• TRP-Transformator 40VA/16V/18V
• • Versorgungsspannung 230V/AC 50Hz
  • Ausgangsspannung: 18V/2A, 16V/2,2A
• Batteriefach: 12V/7Ah
• Manipulationsschutz: YES
• Material: 0,7 mm starkes Blech, Farbe RAL9003
• Dichtheit: IP20

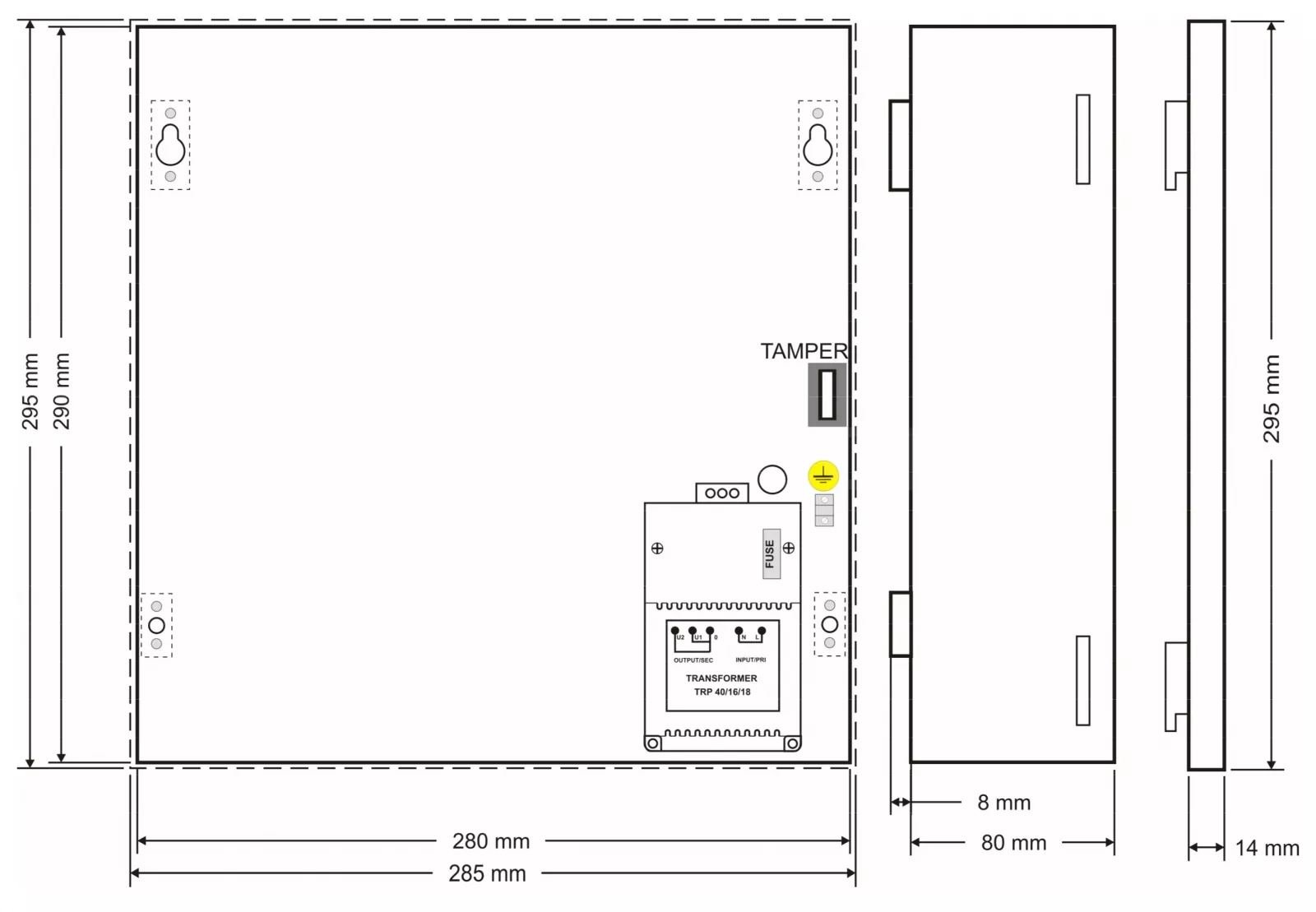

• Innenmaße: 280x290x80mm
• Verriegelung: 4x Blechschraube, optional Schloss
• Abstand von der Wand 8mm

Gehäuse perfekt geeignet für die Montage von Panels und Modulen SATEL

Schalttafeln:

• CA4V1, CA5, CA6
• VERSA 5, 10, 15, CA10) + CA10E ( CA 64E, SM, MST1)
• (INTEGRA 24, 32) + CA64E ( SM)


Module:

• CA64 ( PP, EPS, ADR, O-R, O-ROC, O- OC,OPS- OC, OPS- R, OPS- ROC, VGM- 16, SR, PTSA) + CA64E (SM)

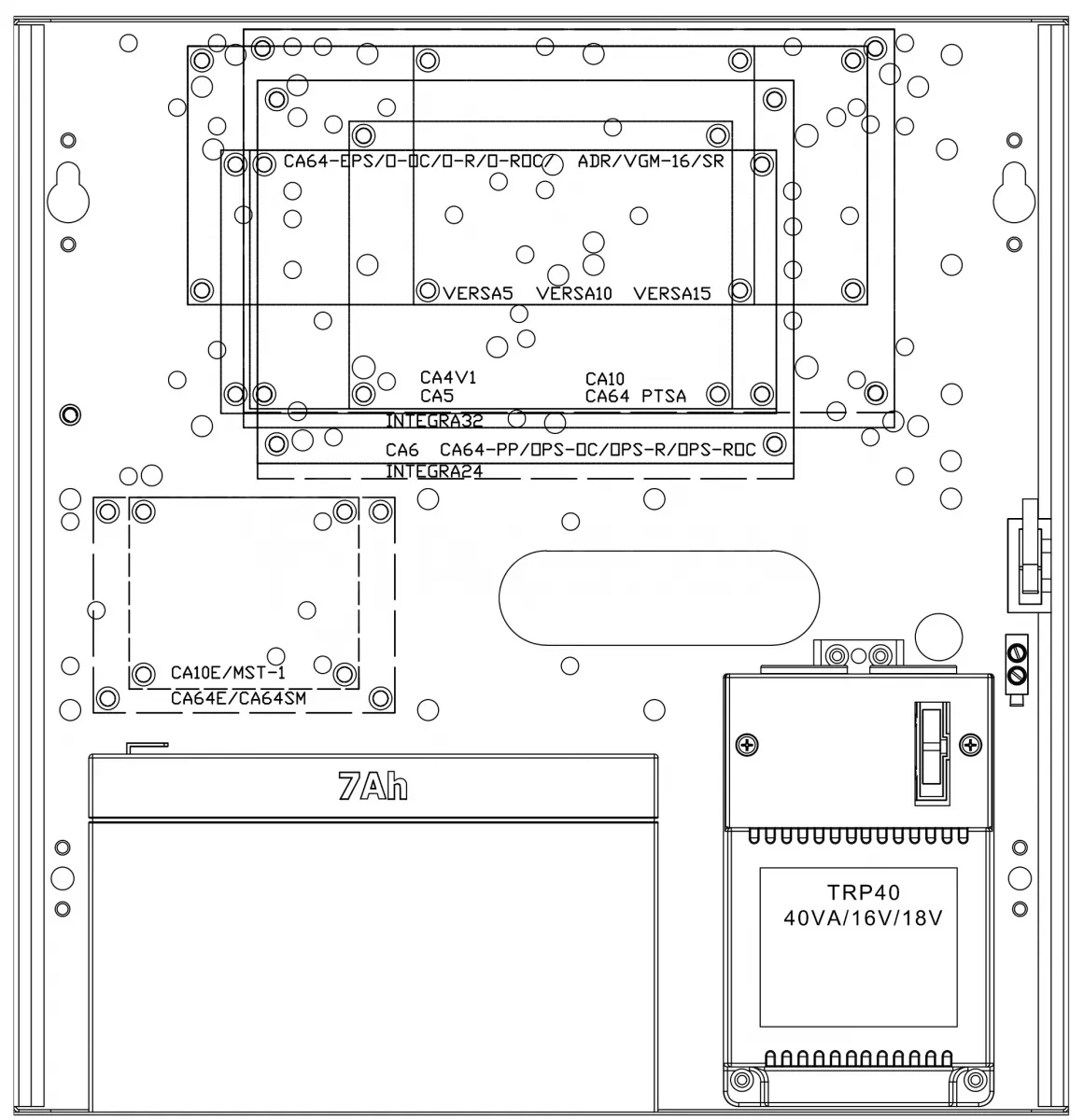

Beispiele für die Anordnung von SATEL-Schalttafeln in einem Gehäuse

Andere Bedienteile, die in dieses Gehäuse eingebaut werden können:

DSC, PARADOX, RISCO, PYRONIX, CROW, TEXECOM, TELMOR, ROEL, ROGER, EBS, PULSAR,
