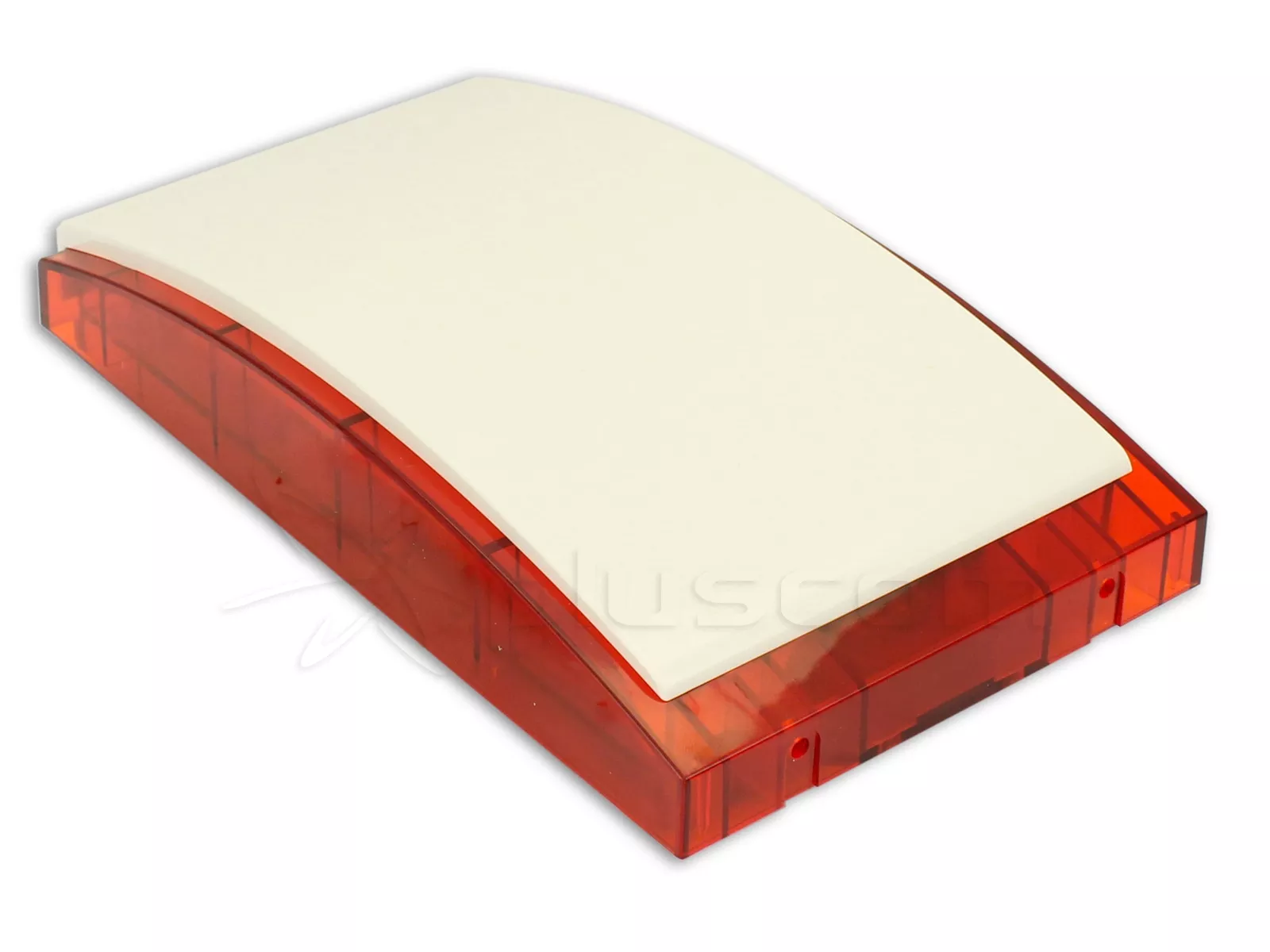

Satel SP-4002 R Externe optische/akustische Signaleinrichtung

Eigenschaften

• Akustisches Signal, das mit Hilfe eines Piezo-Wandlers erzeugt wird.
• Optische Signalisierung mit Hilfe von LEDs.
• Wiederaufladbare Batterie als Notstromquelle.
• Vier akustische Signalisierungsarten zur Auswahl.
• Vor Witterungseinflüssen geschützte Elektronik.
• Manipulationsschutz gegen das Öffnen des Gehäuses und gegen das Ablösen vom Boden.
• Innenabdeckung aus verzinktem Blech.
• Gehäuse aus hochschlagfestem PC LEXAN Polycarbonat, das sich durch eine sehr hohe mechanische Festigkeit auszeichnet.

Die Sirene benötigt eine 12 V ±15% Gleichstromversorgung. Die Signalisierung wird durch eine Zustandsänderung am Eingang STA (akustische Signalisierung) oder STO (optische Signalisierung) ausgelöst. Die Auslösemethode wird durch die PLA- und PLO-Pins bestimmt. Die Auslösung der Alarmsignalisierung ist erst 20 Sekunden nach dem Einschalten der Stromversorgung möglich, sofern der Zustand am Eingang, der die Signalisierung steuert, während dieser Zeit stabil war und dem mit den Pins für den inaktiven Zustand definierten Zustand entspricht. Die 20-Sekunden-Verzögerung verhindert ein versehentliches Auslösen der Signalisierung während der Installationsarbeiten.

Bake auch in Farbe erhältlich blau{REL_1177}i orange{REL_1155}

Satel SP-4002 R Externe optische/akustische Signaleinrichtung

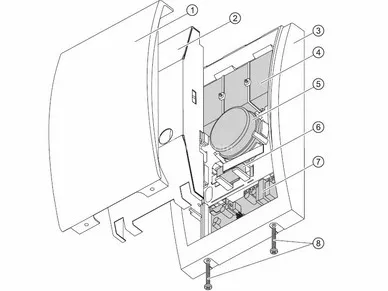

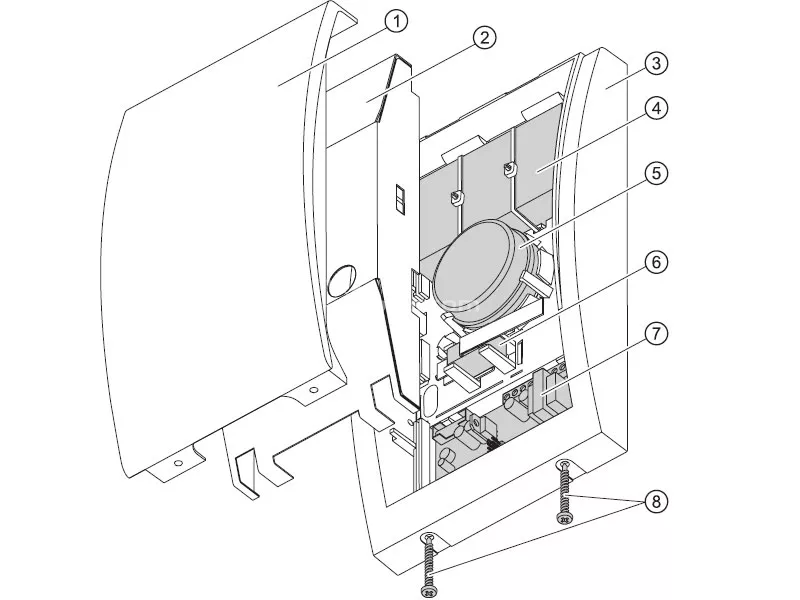

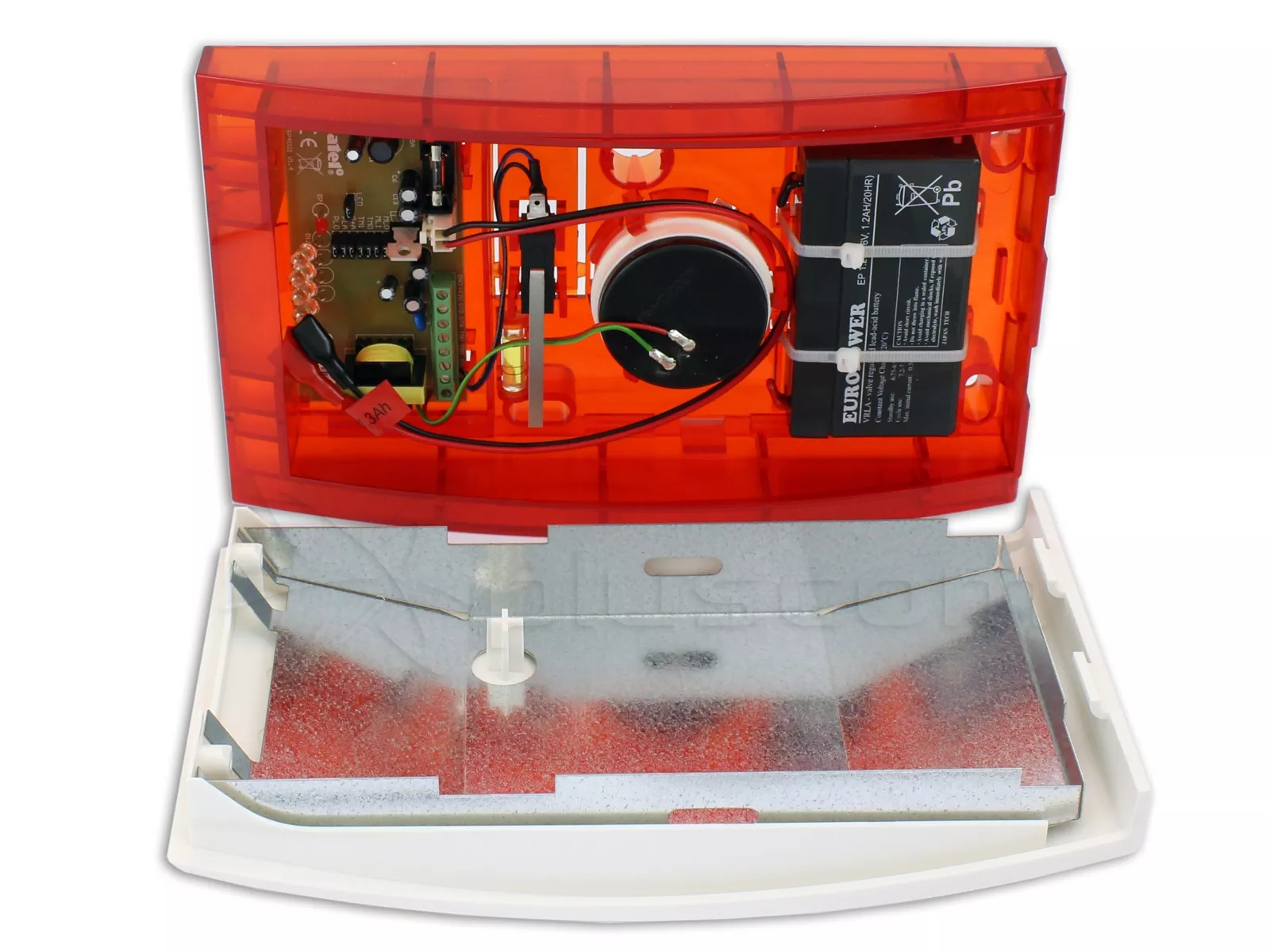

Erläuterung der Abbildung:

1. Gehäuseabdeckung.
2. Innenabdeckung aus verzinktem Blech.
3. Gehäuseboden.
4. Batterie.
5. Piezo-Wandler.
6. Sabotagekontakt (NC).
7. Elektronikplatine.
8. Verschlussschrauben des Gehäusedeckels.

Satel SP-4002 R Externe optische/akustische Signaleinrichtung

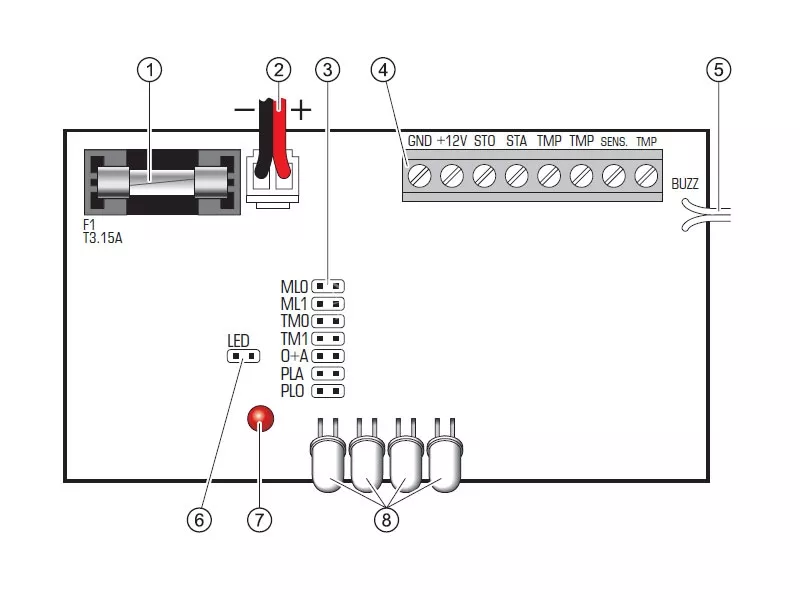

Beschreibung des Diagramms:

1. Sicherung des Batterieladesystems (3,15 A).
2. Drähte zum Anschluss der Batterie (rot +, schwarz -).
3. Stifte für die Konfiguration der Alarmanlage (siehe Abschnitt SIGNALKONFIGURATION).
4. Klemmen:
   • GND - Erde.
   • +12V - Spannungsversorgung.
   • STO - Steuerung der optischen Signalisierung.
   • STA - Steuerung der akustischen Signalisierung.
   • TMP und TMP - Sabotagekreis.
   • SENS. und TMP - Sabotagekontakt der Sirene.
5. Drähte zum Piezo-Wandler.
6. Stifte zum Ein- und Ausschalten, die das Vorhandensein einer externen Stromversorgung signalisieren. Die Signalisierung ist eingeschaltet, wenn die Stifte kurzgeschlossen sind.
7. LED, die das Vorhandensein einer externen Stromversorgung anzeigt (kurzes Blinken alle ca. 3 Sekunden). 3 Sekunden).
8. LEDs für die visuelle Alarmsignalisierung.

Montage

Das Alarmgerät sollte auf einer ebenen Fläche und möglichst unzugänglich montiert werden, um die Gefahr von Sabotage zu minimieren. Die Montage auf dem Untergrund erfolgt mit Schrauben und Bolzen. Zum Öffnen des Gehäuses sind die Verschlussschrauben zu entfernen und dann der Deckel ca. 1,5 cm nach oben zu kippen. 60º.

Nach dem Einbau ist es ratsam, die Befestigungslöcher und die Kabeleinführungsöffnung mit Silikonmasse abzudichten.
