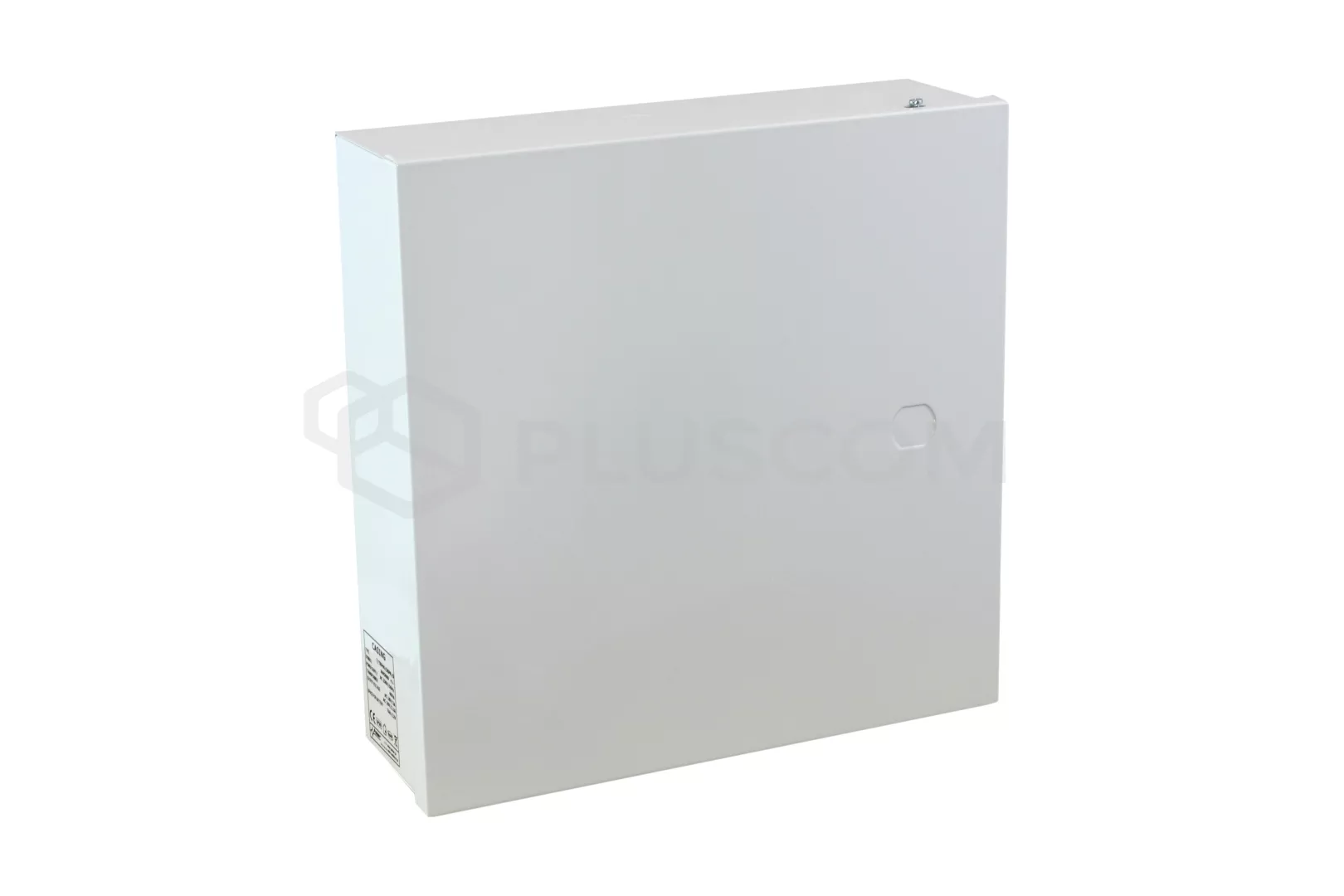

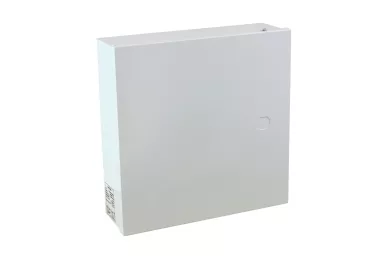

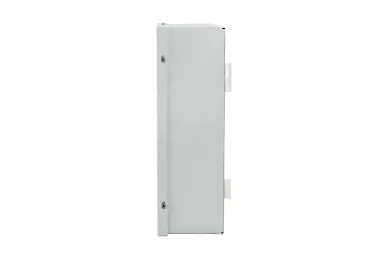

Gehäuse Pulsar AWO009 für Schalttafeln mit Transformator

Pulsar AWO009-Gehäuse (v. 1.2)

Pulsar AWO009 Aufputz-Gehäuse 7/TRP40/DSPR/S ist für die Montage vorgesehen:

• Bedienfeldplatine und optionale Zusatzmodule
• der Systemsteuerung KD und zusätzlicher Module

• Funk, GSM-Sender
• Pufferstromversorgungsmodul
• andere spezielle Geräte

Gehäuse Pulsar AWO009 für Schalttafeln mit Transformator

Gehäuse Pulsar AWO009 für Schalttafeln mit Transformator

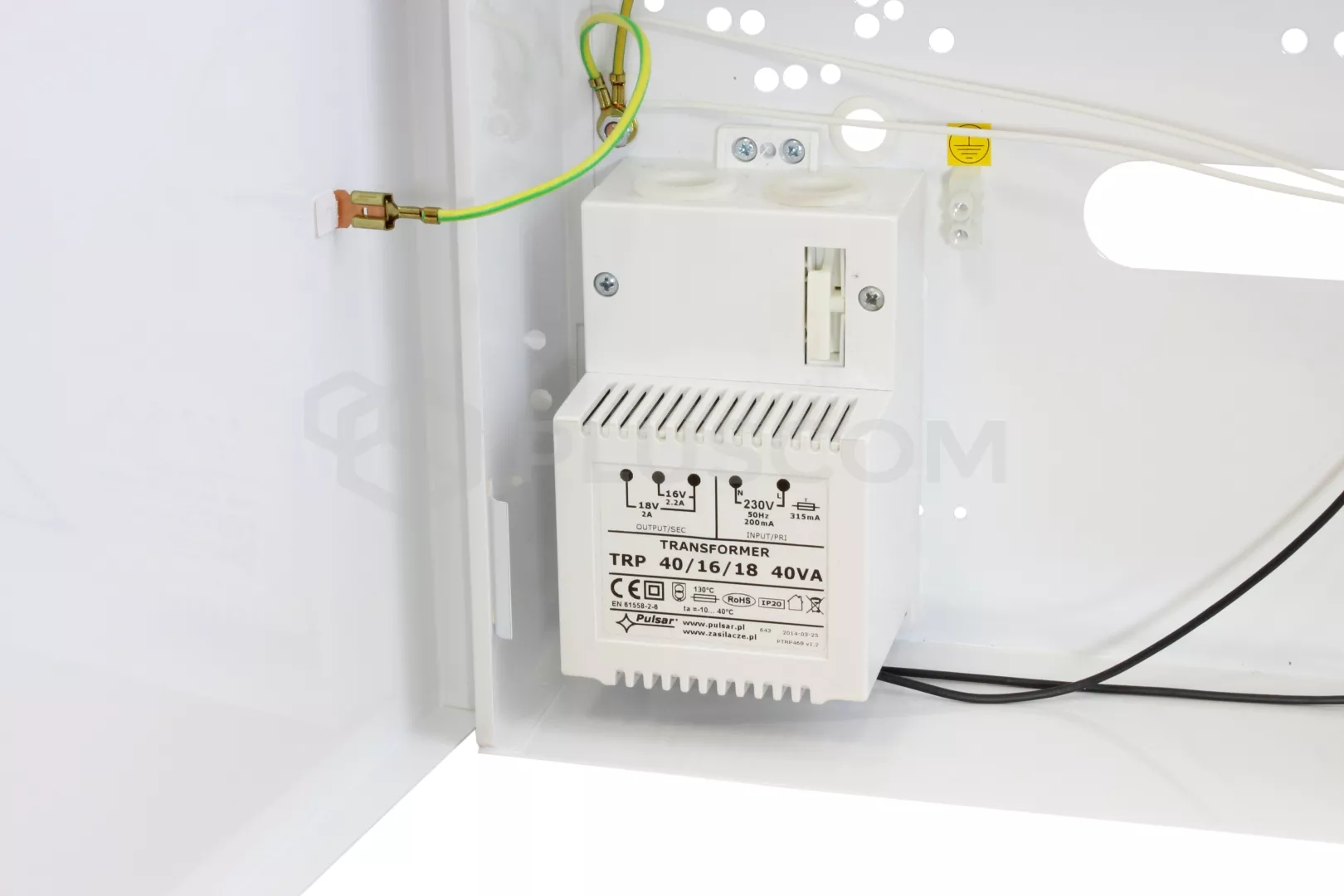

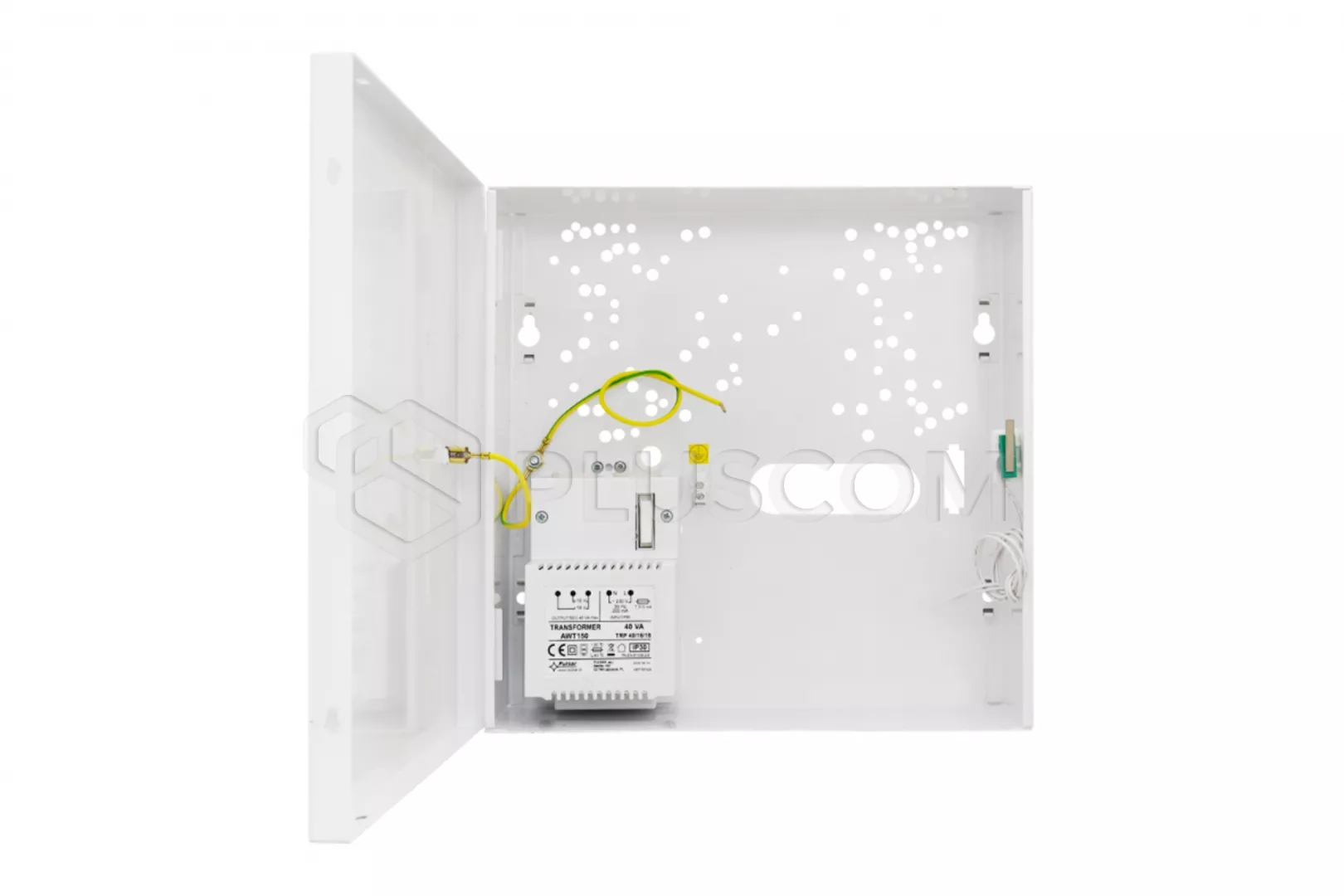

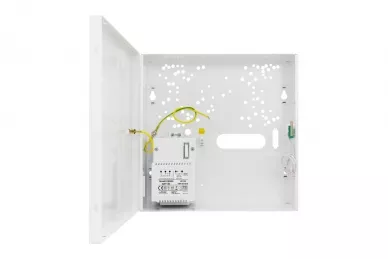

Das Gehäuse ist mit einem Transformator ausgestattet: TRP 40VA/16V/18Vim PC/ABS-Gehäuse, IP20
Das Gehäuse hat Platz für eine 12V/7Ah-Batterie. Außerdem ist es standardmäßig ausgestattet mit Manipulationsschutz in Form eines Gehäuse-Öffnungssensors.

TECHNISCHE DATEN:

• TRP-Transformator 40VA/16V/18V
• • Versorgungsspannung 230V/AC 50Hz
  • Ausgangsspannung: 18V/2A, 16V/2,2A

• Batteriefach: 12V/7Ah
• Manipulationsschutz: YES
• Material: 0,7 mm starkes Blech, Farbe RAL9003
• Dichtheit: IP20

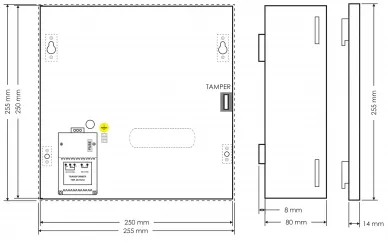

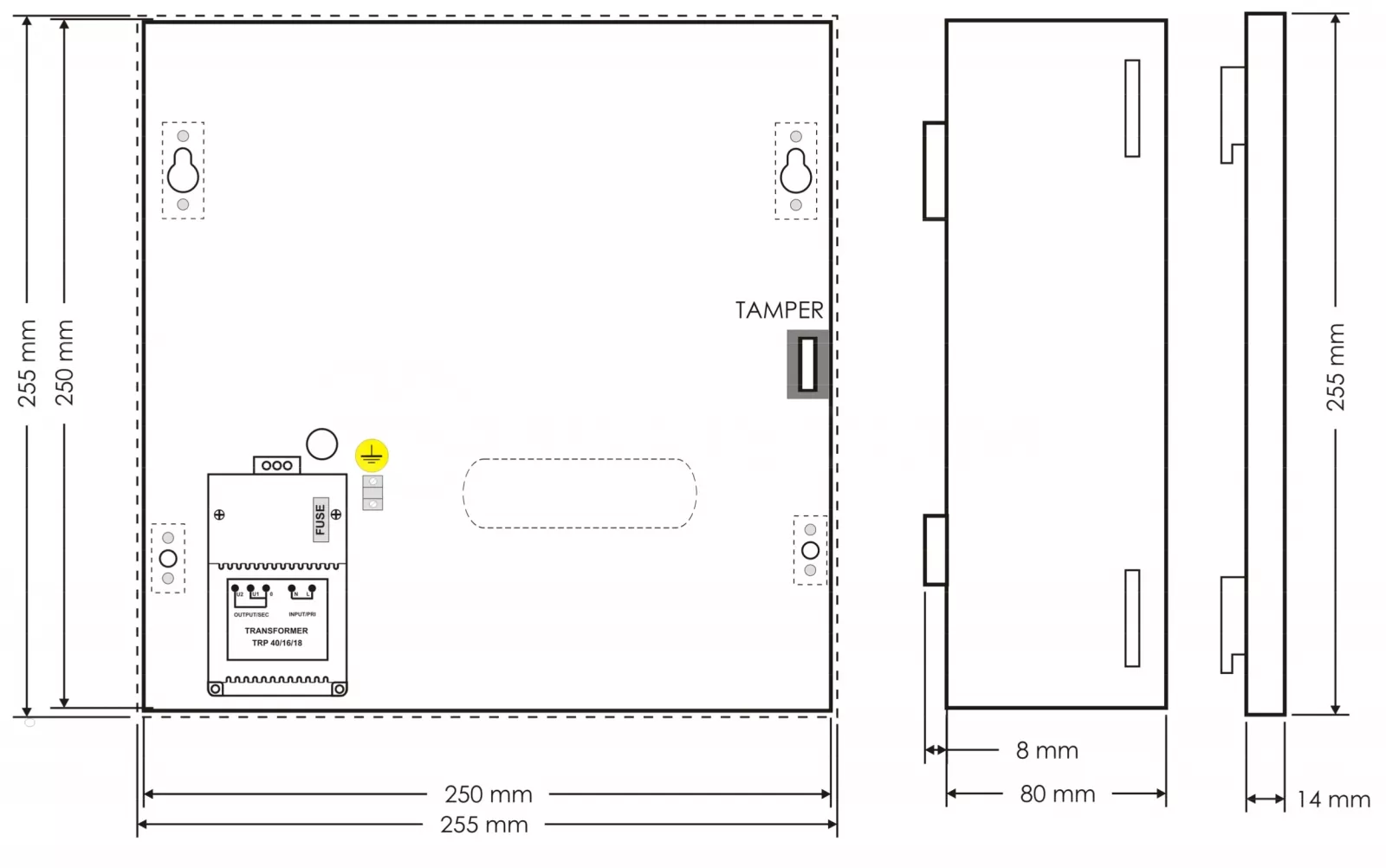

• Innenmaße: 250x250x80mm
• Verschluss: 4x geschraubt, optionales Schloss
• Abstand von der Wand 8mm

Gehäuse perfekt geeignet für die Montage von Panels und Modulen SATEL

Schalttafeln:

• CA4V1, CA5, CA6, CA10, VERSA5,10, 15, INTEGRA 24, 32

Module:

• CA64 ( PP, EPS, ADR, O-R, O-ROC, O-OC,OPS- OC, OPS- R, OPS- ROC,
  VGM- 16, SR, PTSA)

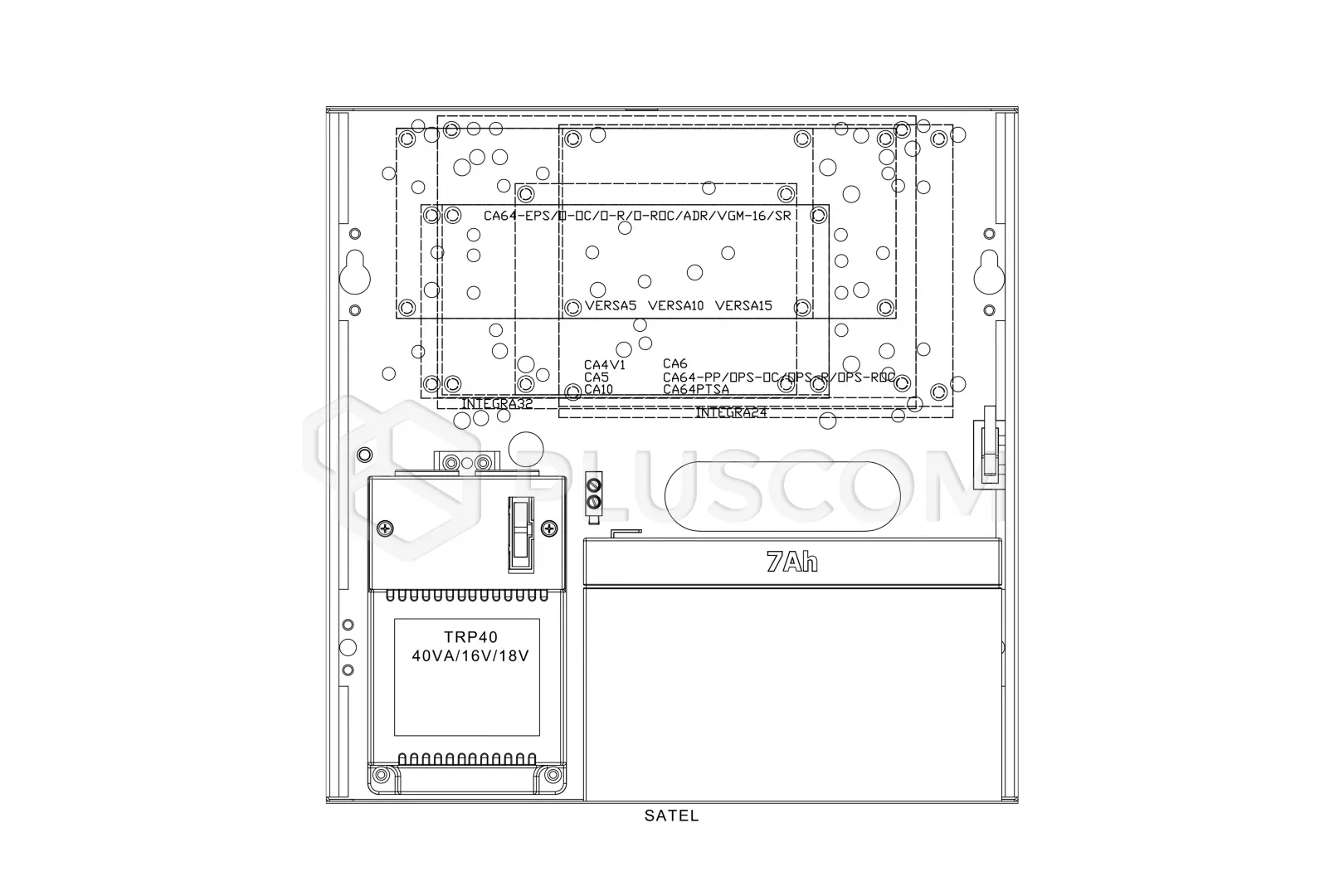

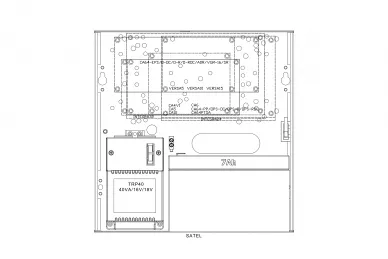

Beispiele für die Anordnung von SATEL-Schalttafeln in einem Gehäuse

Andere Bedientableaus, die in dieses Gehäuse eingebaut werden können:

DSC, PARADOX, RISCO, PYRONIX, CROW, TELMOR, SUMMIT, ROEL, EBS
