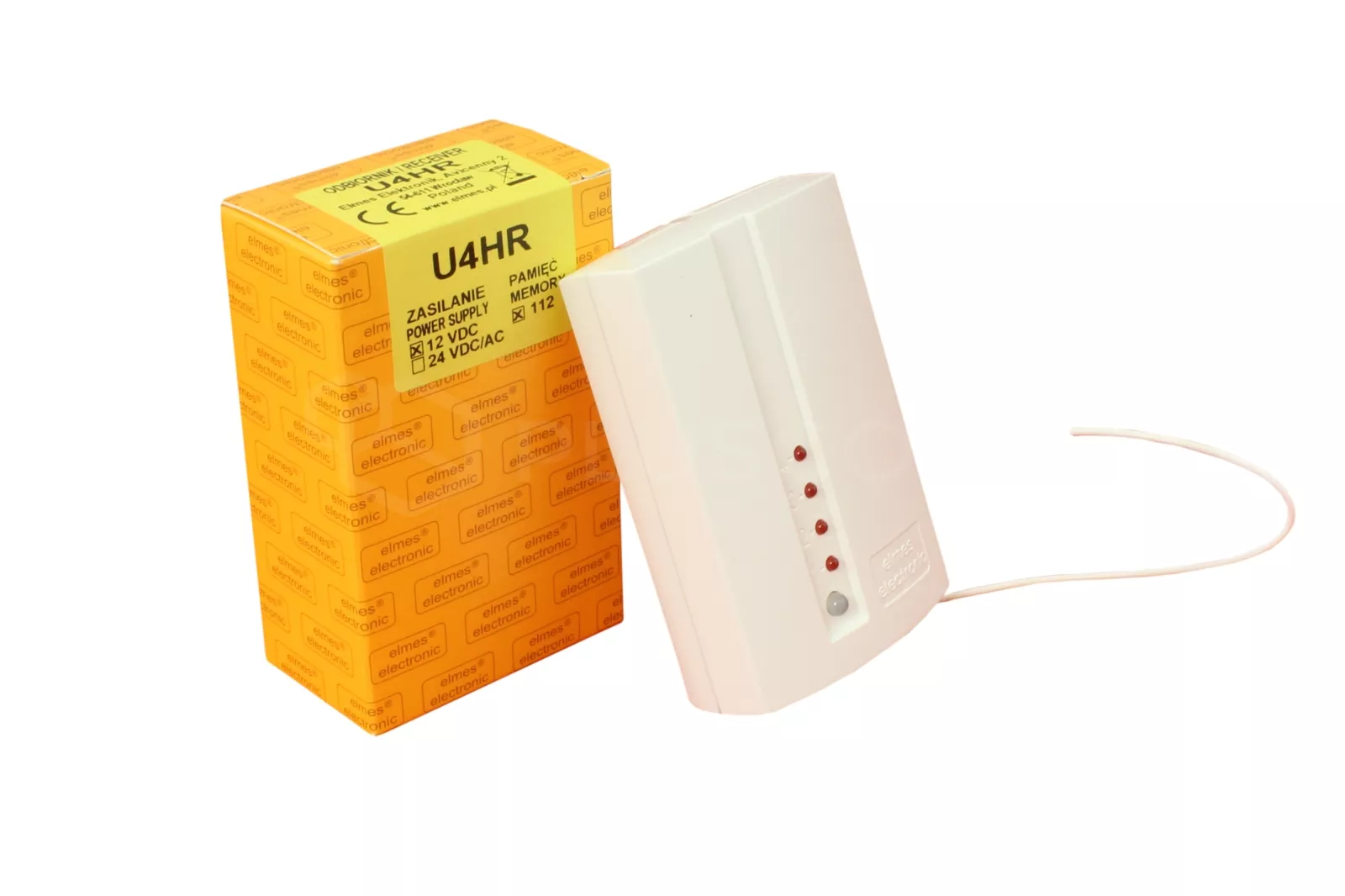

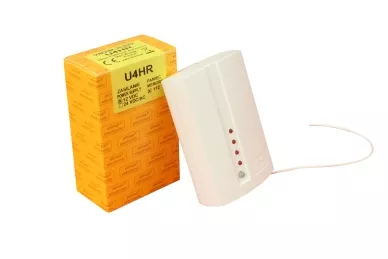

ELMES U4HR to
vierkanalig Superheterodyn
Fernbedienungsempfänger kompatibel mit ELMES-Fernbedienungen, die das variable Kodierungssystem KEELOQ verwenden. Der Empfänger kann zusammenarbeiten mit
mit 112 Fernbedienungen. Der Empfänger funktioniert auch mit anderen Funkmeldern (CTX3H, CTX4H) oder RP501-Sendern. Der U4HR kann als Mini-Bedienfeld fungieren.
System
KEELOQ garantiert hohe Sicherheit Verwendung. Bei diesem System wird jedes Mal, wenn die Taste der Fernbedienung gedrückt wird, ein neuer Code generiert und gesendet. Der Empfänger verfolgt diese Änderungen und antwortet nur auf den neuen Code. Einmal verwendete Codes werden nicht akzeptiert. Dadurch wird verhindert, dass abgefangene Codes erneut verwendet werden.
Superheterodyn-Empfänger zeichnet sich durch hohe Empfindlichkeit und hohe Resistenz gegen Funkstörungen aus. Mit diesem Empfängertyp ist es auch möglich, die Empfänger nebeneinander zu betreiben, ohne dass gegenseitige Störungen zu befürchten sind.

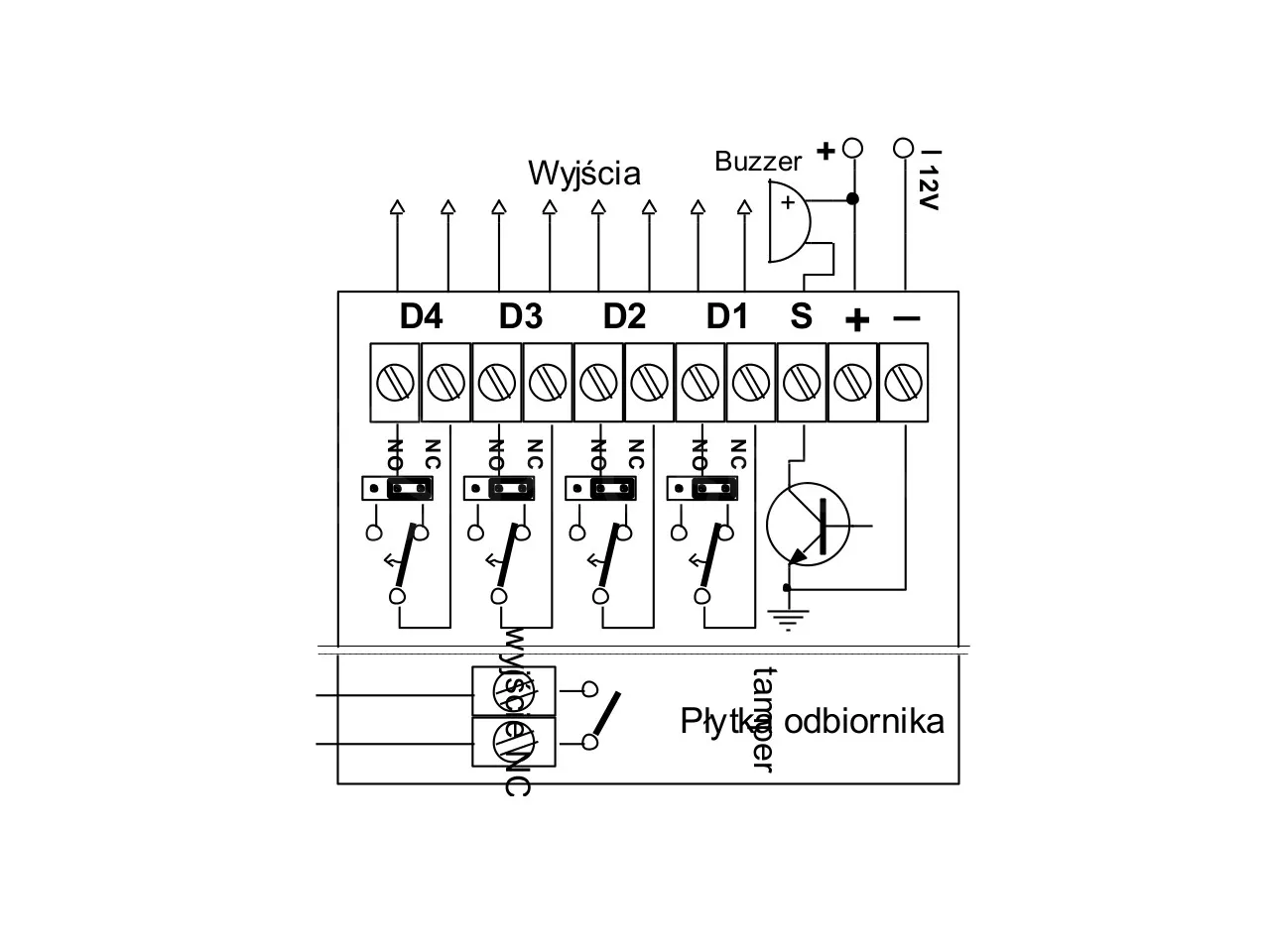

Der Empfänger hat Relaisausgängemit denen wir andere Geräte steuern können. Der Typ der Ausgänge wird mit dem Jumper eingestellt
(NC/NO).
Darüber hinaus haben wir

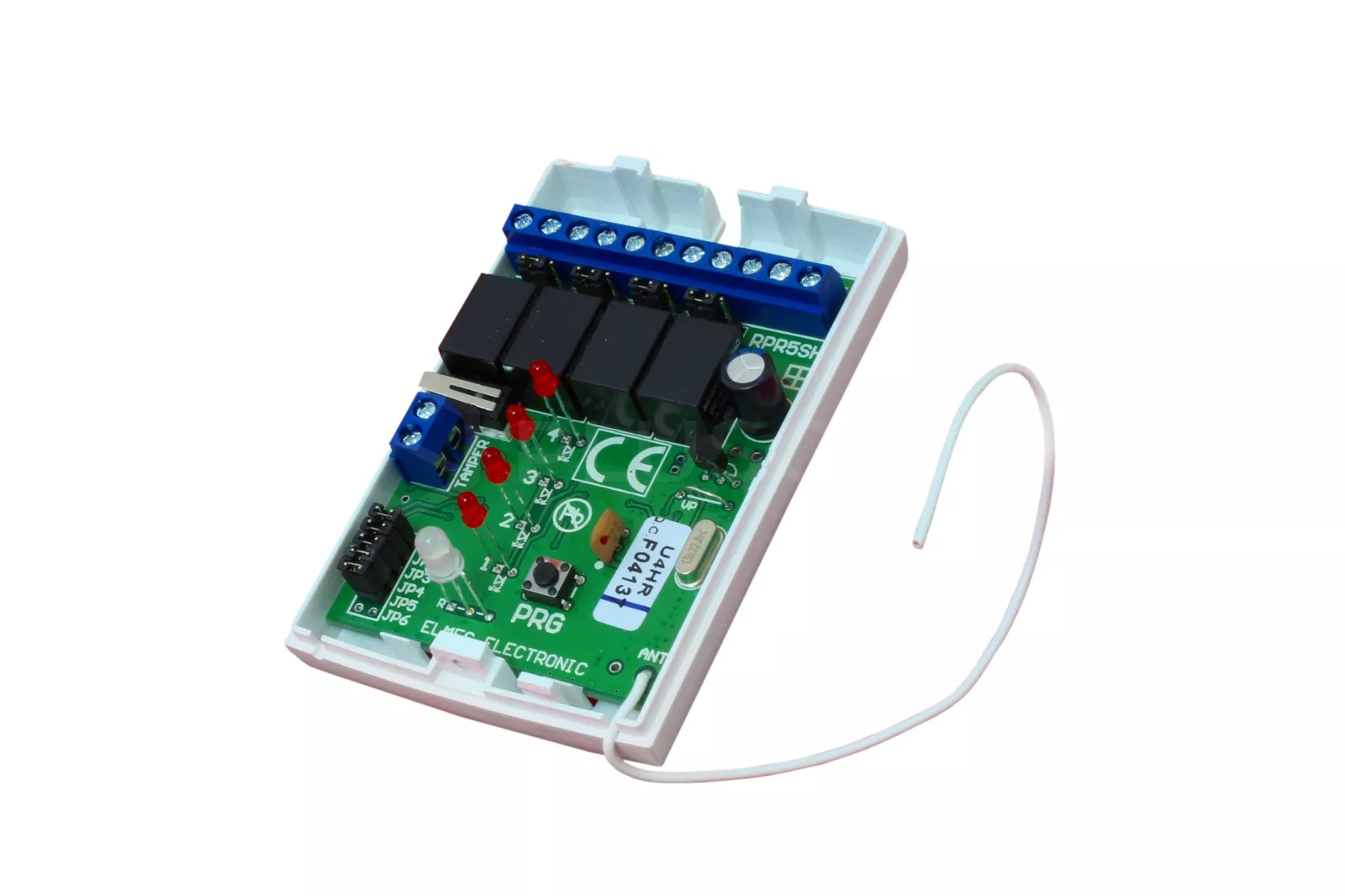

Signalausgang Open-Collector-Typ (S), an den ein externes akustisches oder optisches Signal angeschlossen werden kann. Die Signalisierung des geschalteten Relais erfolgt ebenfalls über vier im Gehäuse befindliche LEDs.
BETRIEBSARTEN:
- monostabil (Ausgangsschaltzeit programmierbar von 0,25s bis 4h
- bi-stabil (wenn der Ausgang aktiviert ist, behält er seinen Zustand bei, bis er vom Benutzer ausgeschaltet wird)
- Betrieb als Mini-Zentrale mit den folgenden Merkmalen
- acht drahtlose Alarmlinien
- Scharf- und Unscharfschalten der Alarmanlage per Fernsteuerung
- Speicher für bis zu 112 drahtlose Geräte
- Alarmspeicher (auch bei Stromausfall) mit LED-Anzeige der Alarmlinie
- Speicher für Alarmscharf- oder Unscharfschaltung nach Stromausfall
- Panikfunktion bei Betätigung der Schlüsselanhängertaste für mehr als 2s
- Begrenzung der Anzahl der Alarmrufe auf 5 während der Scharfschaltung
TECHNISCHE PARAMETER:
- Betriebsfrequenz: 433,92 MHz
- KEELOQ® variables Codesystem. von Microchip Corp. USA
- Fernbedienungsspeicher: max. 112
- Stromversorgung: DC 11-17V
- Betriebstemperatur: -20°C...+ 55°C
- Belastbarkeit des Relaisausgangs: 1A, 120VAC/30VDC
- Betriebsarten des Ausgangs:
- monostabil: Ausgangsaktivierungszeit: von 0,25 s bis 4 Stunden
- bistabil: ein - aus
- S-Ausgang (1A/60V) vom Typ "offener Kollektor"
- Anti-Sabotage-Ausgang zur Anzeige der Gehäuseöffnung, Typ NC
(kurzgeschlossen, wenn das Gehäuse geschlossen ist), verwendet in Alarmanlagen
- Außenabmessungen: 24x46x73mm
Der Empfänger enthält keine Fernbedienung.
