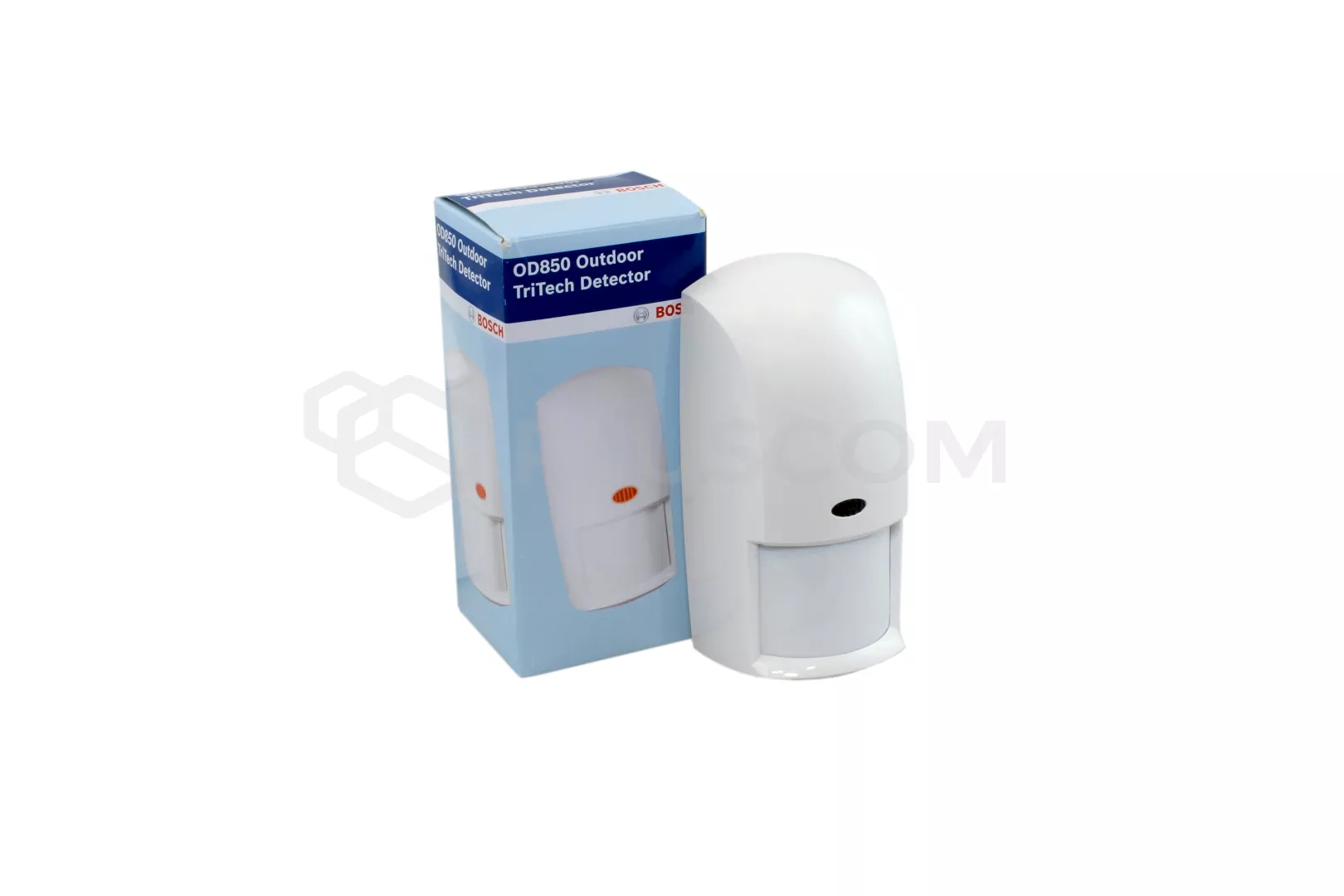

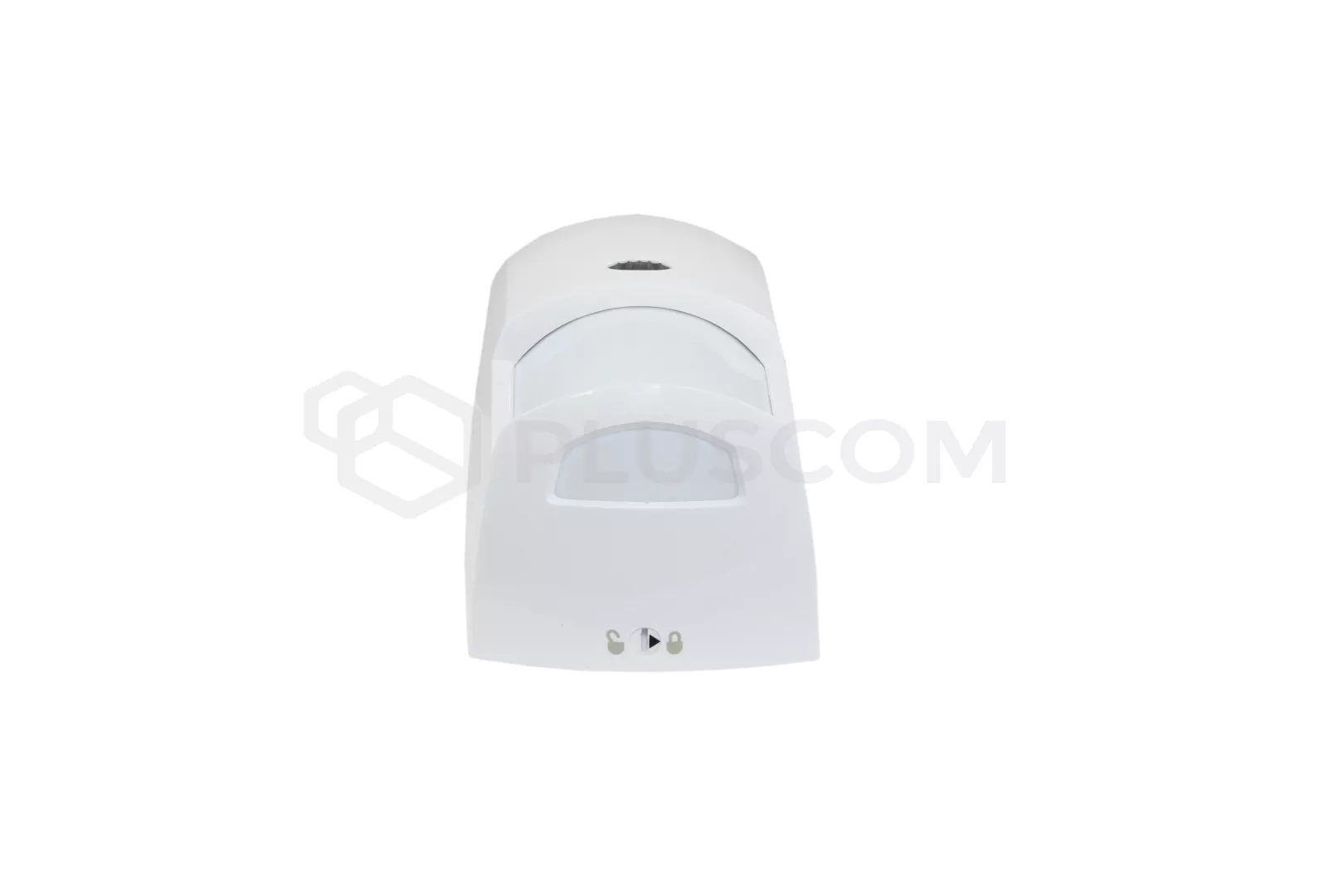

Bosch Außen-Bewegungsmelder OD850-F1
Ein Melder, der im Freien oder unter anderen rauen Umgebungsbedingungen eingesetzt wird, muss Bewegungen genau analysieren und unterscheiden, ob es sich bei einem sich bewegenden Objekt um einen Eindringling oder ein Element der Umgebung handelt, das keine Bedrohung darstellt und keinen Alarm auslösen sollte. Kein Eigentümer möchte häufig über einen Alarm informiert werden, der sich als Fehlalarm herausstellt.
PARAMETER:

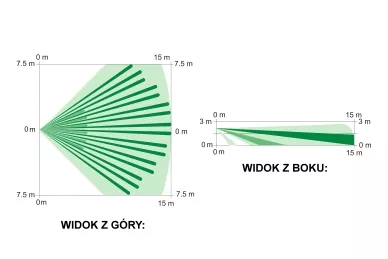

- Bereich 15x15m
- Typ des Bewegungsmelders: PIR+MW
- empfohlene Montagehöhe: 2,1 - 2,7m
- Versorgungsspannung: 10-15V DC
- Stromaufnahme: 22mA, maximal 62mA
- Arbeitstemperatur: -35°C...54°C

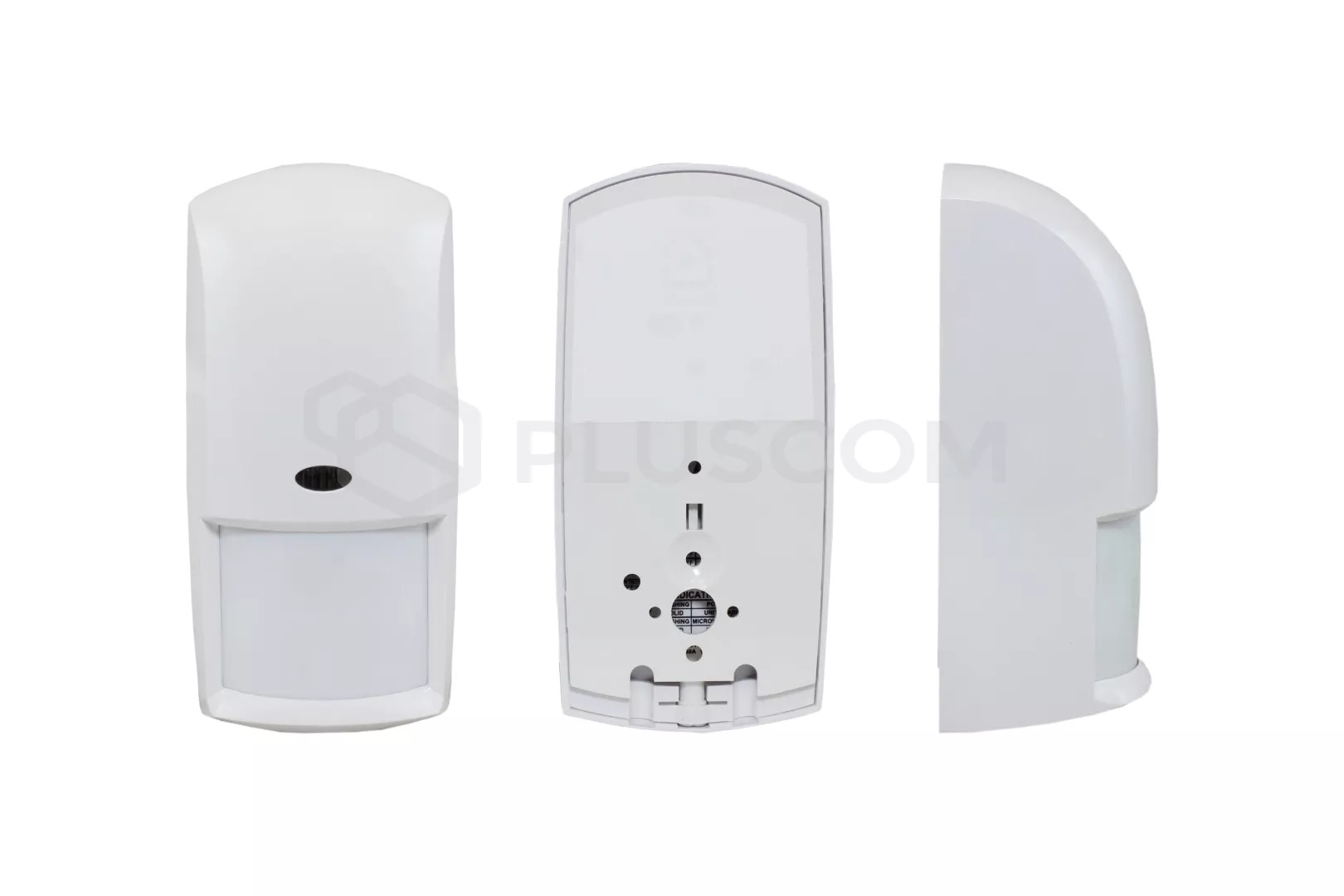

- Material: Polycarbonat, weiße Farbe
- Abmessungen: 165x83x64mm

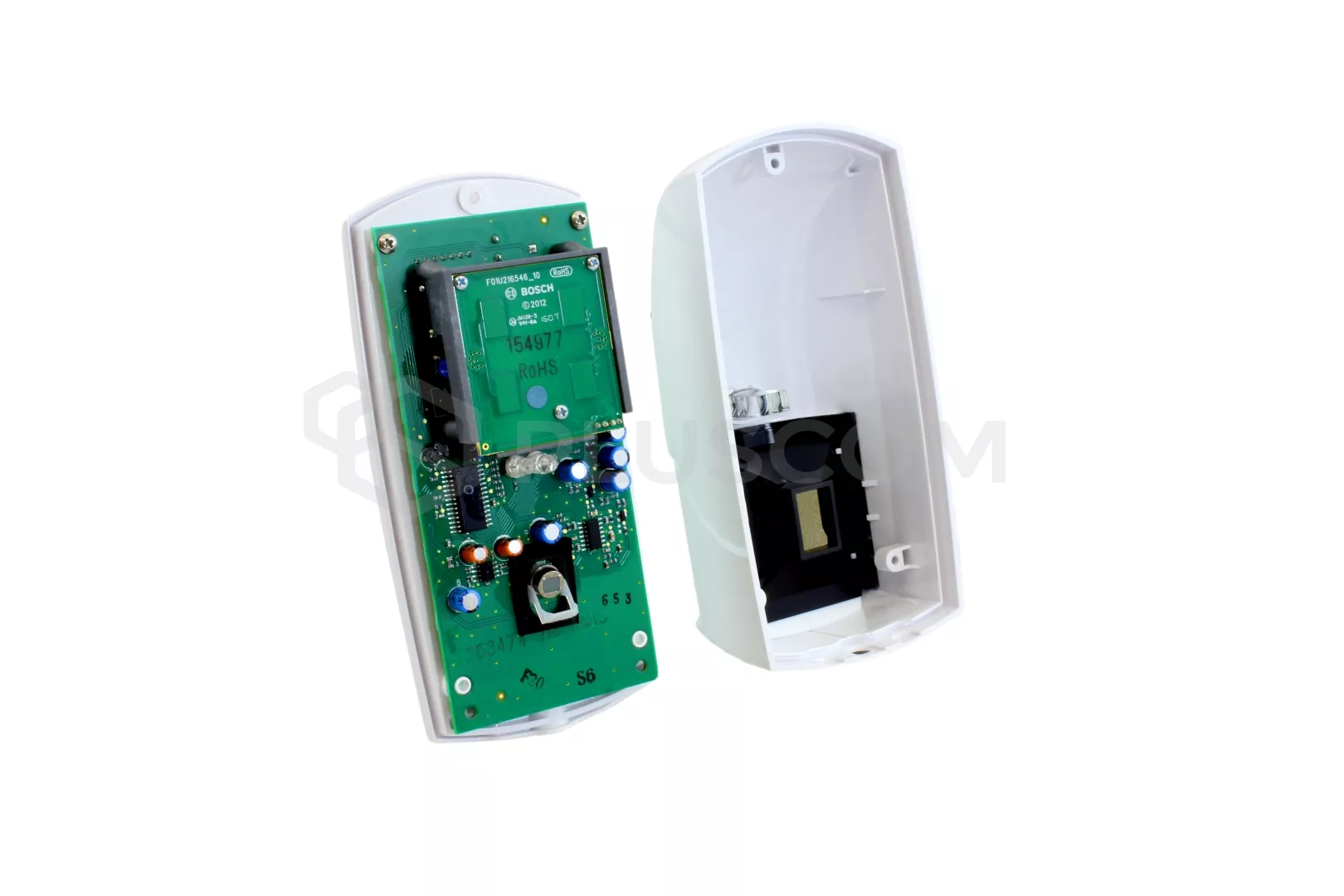

Der Bosch OD 850 Bewegungsmelder verfügt über zwei Bewegungserkennungs-Subsysteme und ein fortschrittliches Signalanalyse- und Verarbeitungssystem.
- PIR-System mit Motion Analyzer II Signalverarbeitungstechnologie
- MW-System mit LTD-Signalverarbeitungstechnologie für lineare Verschiebungen
Der Melder unterscheidet zwischen sich wiederholenden Bewegungen mit kleinen Amplituden, z. B. Ästen oder Blättern im Wind, und den Bewegungen eines sich nähernden Eindringlings.

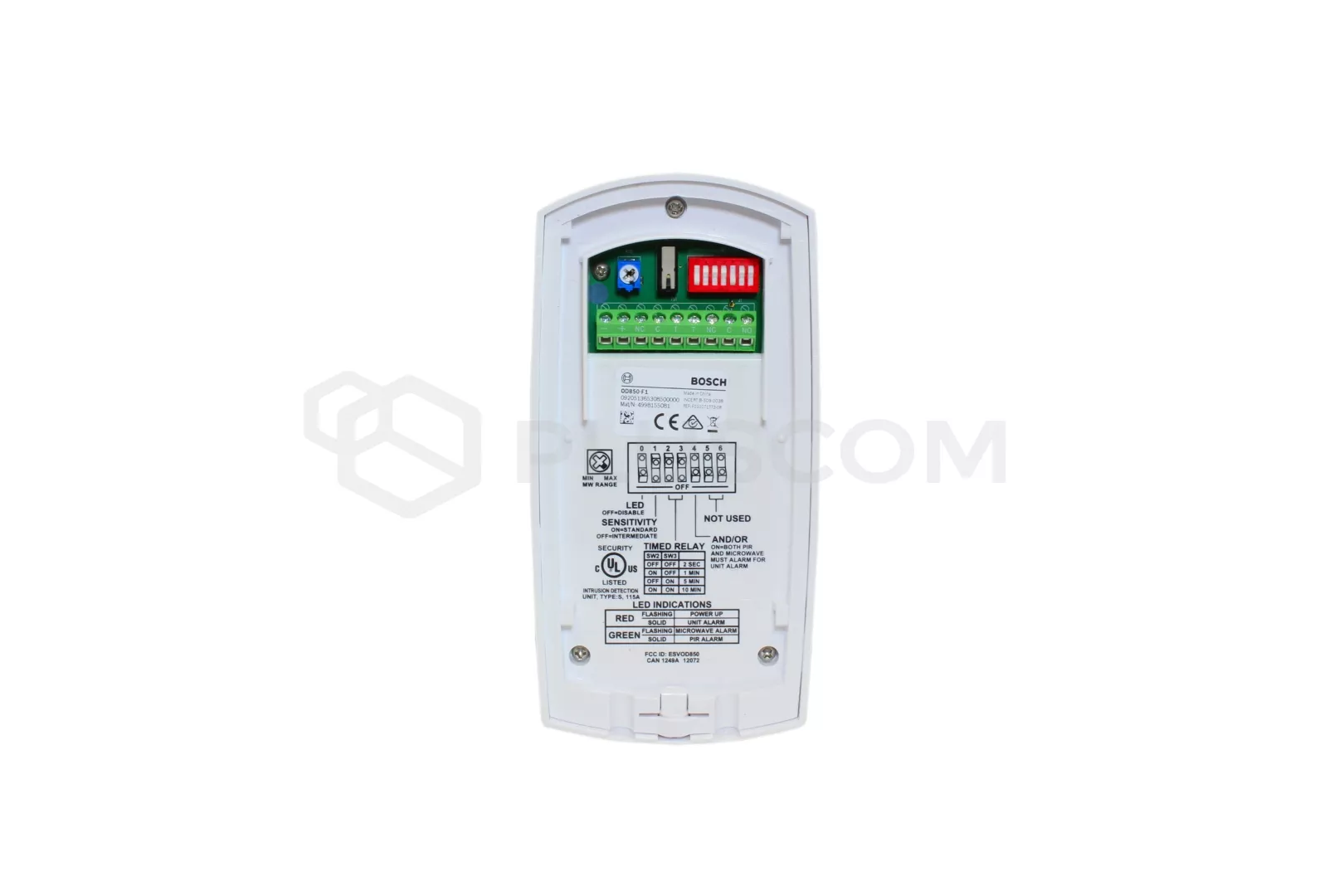

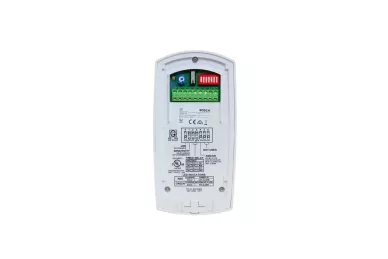

Der Benutzer kann wählen zwischen
zwei Empfindlichkeitsstufen des Melders Standard-/Zwischen- und UND/ODER-Betriebsart.
- Standard-Empfindlichkeit: Dieser Modus minimiert Fehlalarme, der Melder toleriert extreme
- mittlere Empfindlichkeit: empfohlen in Bereichen, in denen ein Eindringling nur in einem kleinen Teil des geschützten Bereichs auftauchen würde. Der Melder verträgt normale Umgebungsbedingungen. Dieser Modus ermöglicht eine schnellere Erkennung eines Eindringlings, kann aber eine höhere Anzahl von Fehlalarmen verursachen.
UND/ODER-Modus legt fest, ob der Melder einen Alarm meldet, wenn eine Bewegung von beiden Subsystemen PIR+MW (AND) oder nur von dem PIR- oder Mikrowellen-Subsystem erkannt wird.
Der Melder ist mit zwei Ausgängen ausgestattet:
- Alarmausgang (Relais) Typ A Öffner, geöffnet bei Alarm
- einstellbarer Zeitrelaisausgang (2s, 1, 5, 10min), der Ausgang wechselt 1s nach Auftreten des Alarms den Zustand und schaltet nach der programmierten Zeit ab (wird nach jedem neuen Alarm neu gezählt)
Der Zeitrelaisausgang kann zur Steuerung der Beleuchtung verwendet werden.
INSTALLATION:
Die empfohlene Montagehöhe des Melders beträgt 2,1 - 2,7 m. Die Montage kann direkt an der Wand, am Gehäuse oder am Schaltkasten erfolgen.

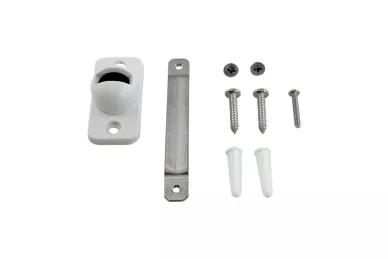

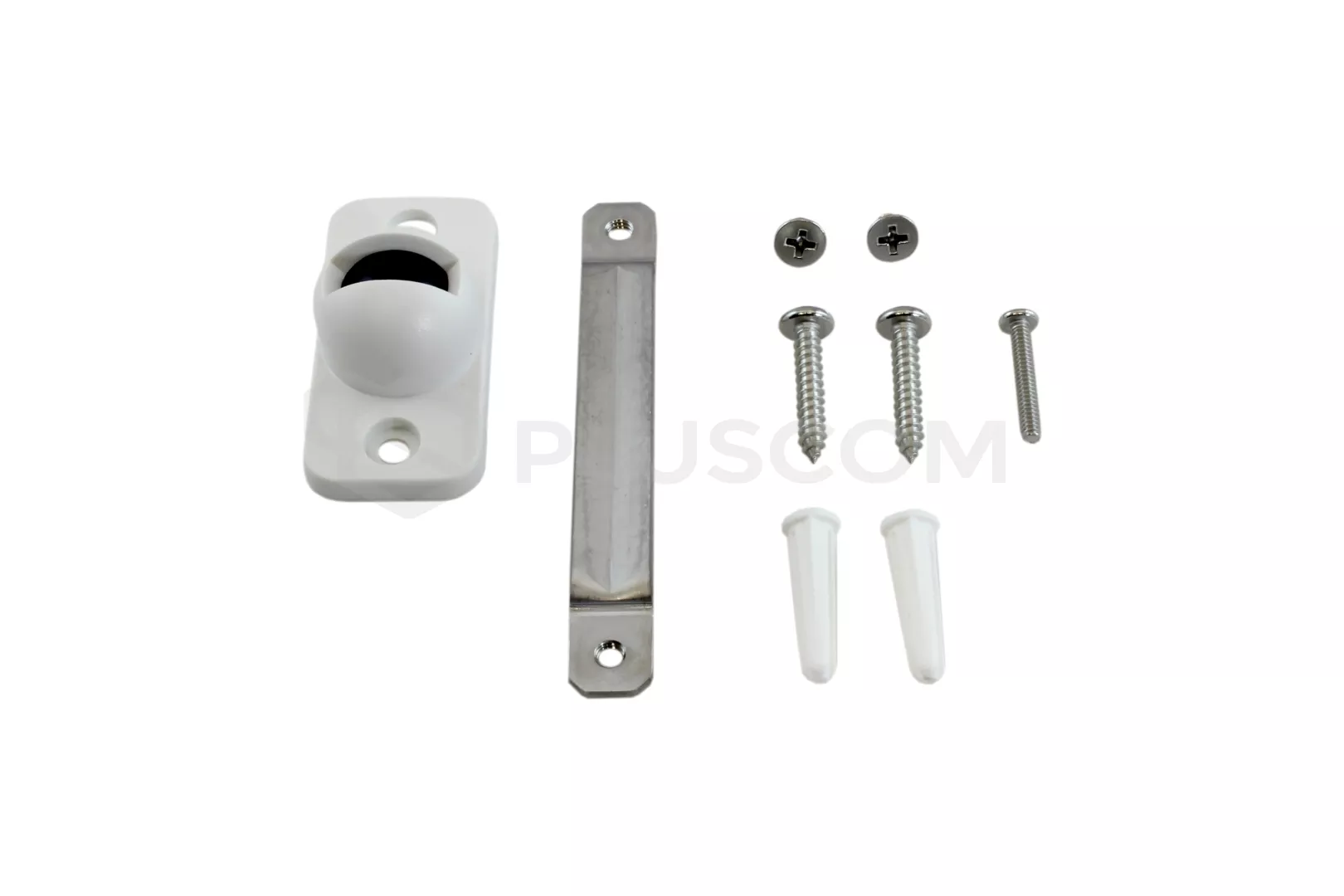

Eine B335 Kipphalterung ist im Set enthalten.
Für die Deckenmontage muss die optionale Halterung B338 verwendet werden.
