Atte AEPI-1-50 PoE Passiver 1-Kanal-Adapter

Atte AEPI-1-50 PoE-Adapter PASSIVE 1 Kanal

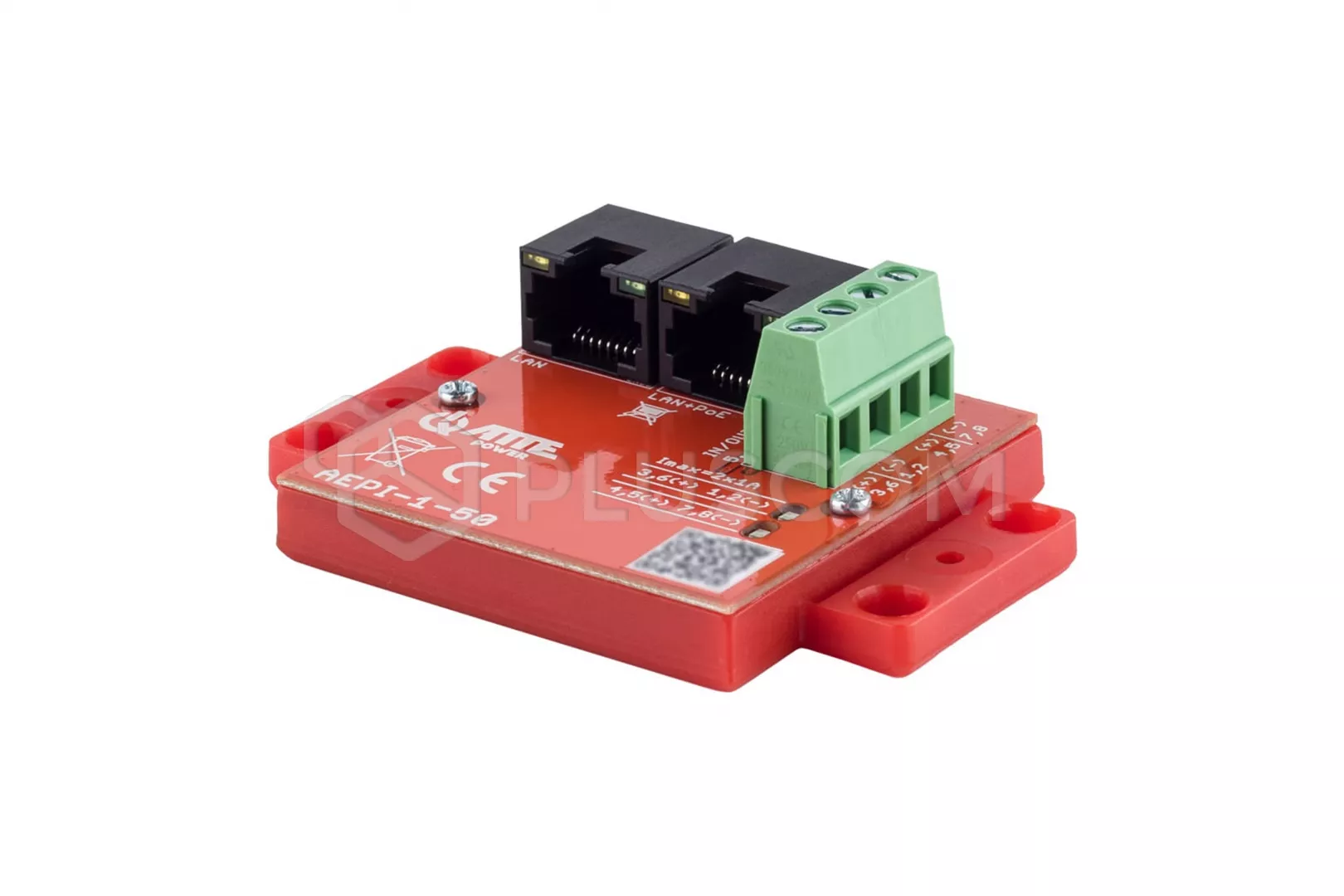

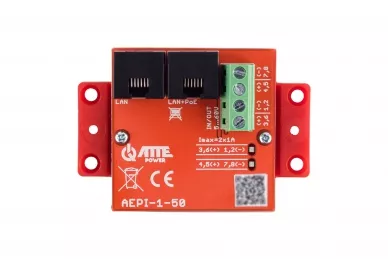

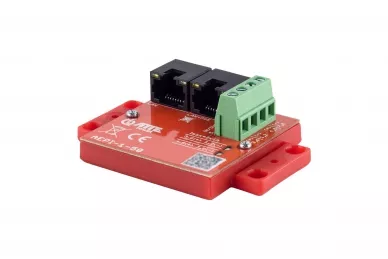

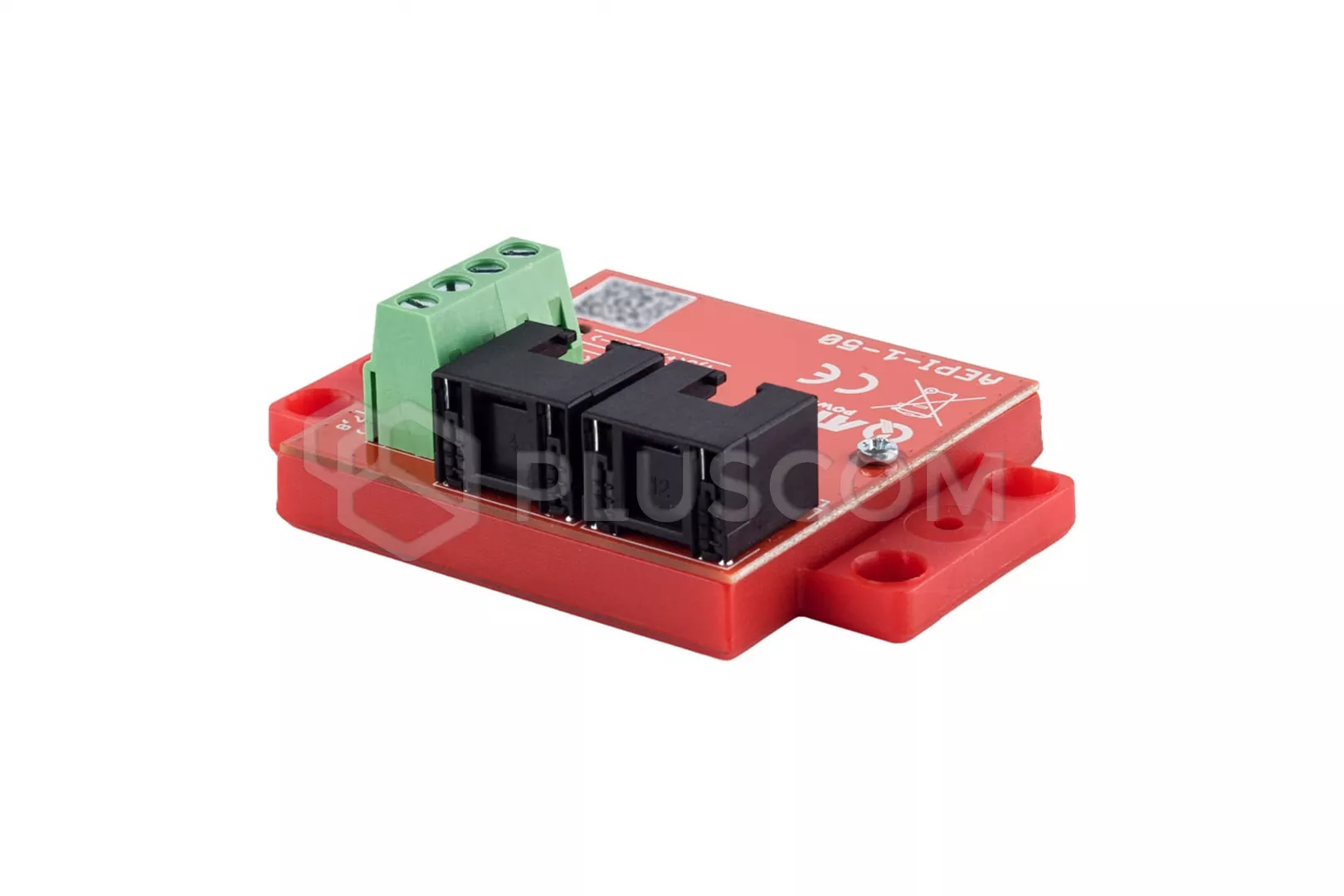

Der AEPI-1-50 ist ein Gigabit-Adapter (PoE-Injektor) für die Stromversorgung von CCTV-Geräten, die nach den Standards PoE 802.3at/af und PoE PASSIVE arbeiten.

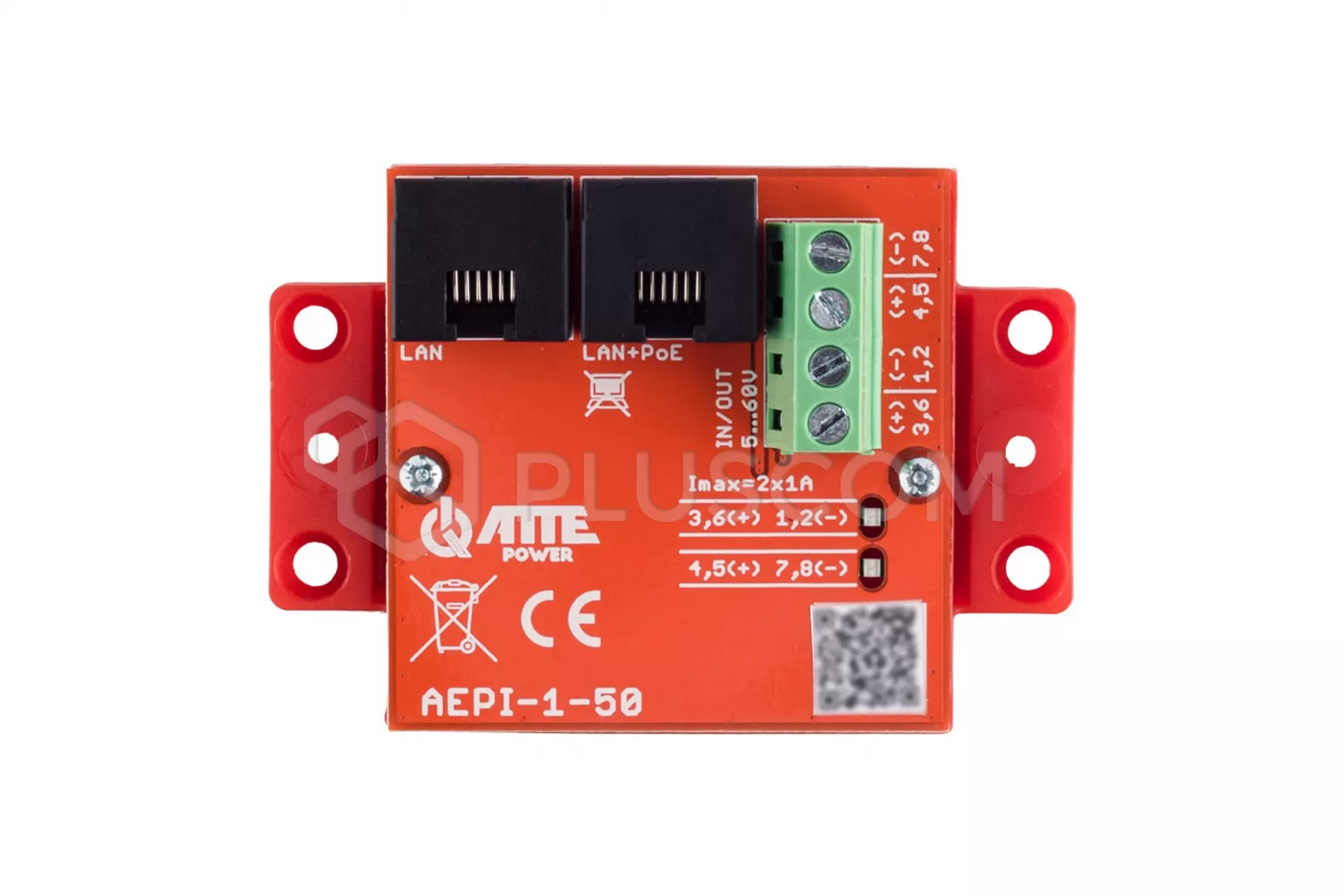

PoE-Strom ist an einem der RJ-45-Anschlüsse verfügbar (als LAN+PoE bezeichnet). Der andere RJ-45-Anschluss wird für den Anschluss an das LAN verwendet.

Durch Auswahl des entsprechenden Anschlusses am Terminal können Sie wählen, welche Paare des Twisted-Pair-UTP-Kabels für die Stromübertragung parallel zu den Daten verwendet werden sollen (Strom zum Empfänger auf den ausgewählten 2 Paaren oder auf allen 4 Paaren). Unabhängige Anschlussklemmen, die bestimmten Paaren von Twisted-Pair-UTP-Kabeln zugewiesen sind, ermöglichen die Übertragung von zwei unterschiedlichen Spannungspegeln zwischen zwei AEPI-1-50-Geräten über ein einziges Kabel, wobei Übertragungsgeschwindigkeiten von bis zu 1000 Mbit/s beibehalten werden.

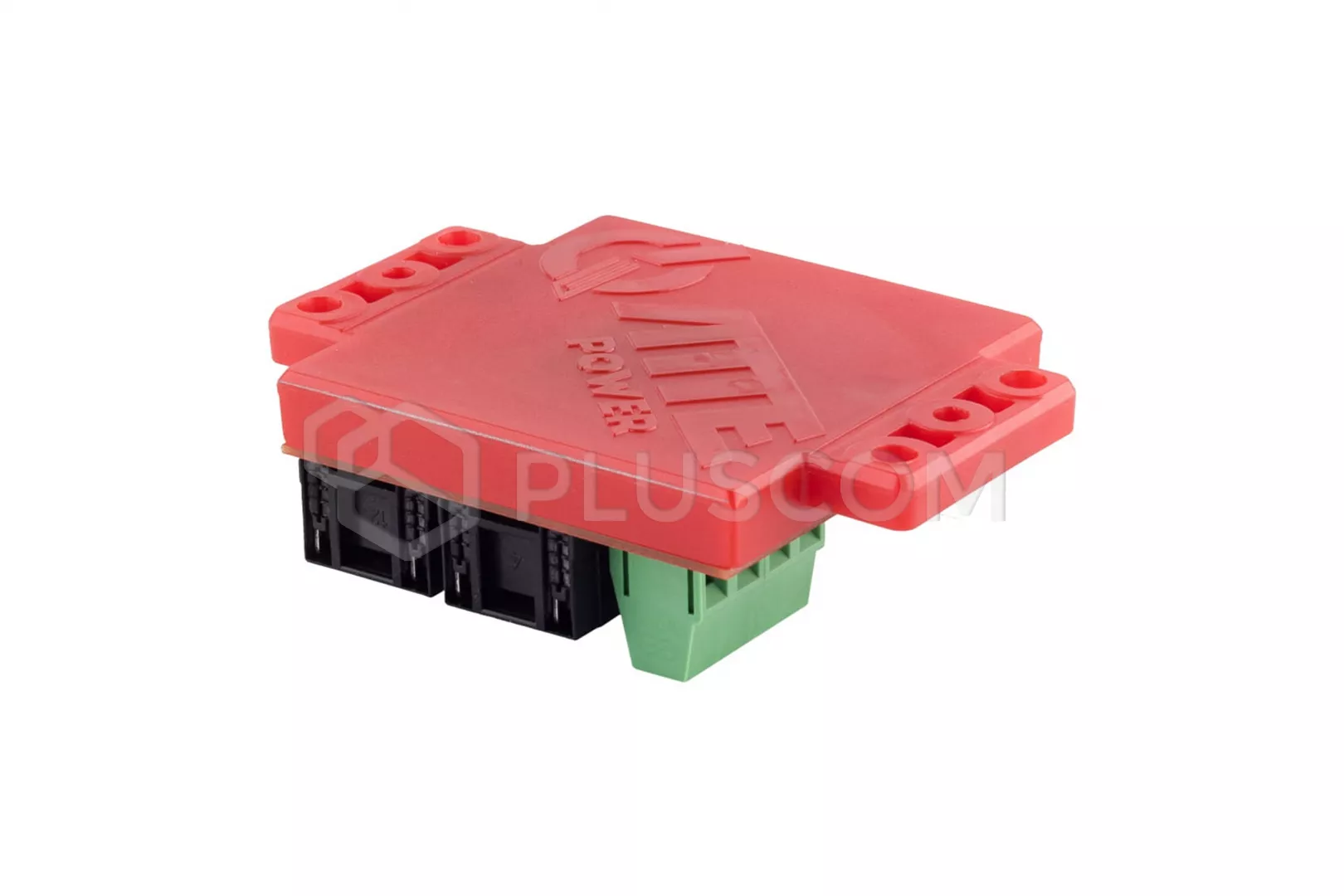

Aufgrund seiner geringen Größe kann das Gerät in jedes Gehäuse eingebaut werden, aber am bequemsten ist die Montage in speziellen Gehäusen und Montageplatten der ABOX-Serie, die mit einer Systembohrung im 10,8-mm-Raster ausgestattet sind. Mit dieser Systemlösung kann das ausgewählte Gerät vertikal oder horizontal in jedem ausgestanzten Teil des Gehäuses oder der Montageplatte montiert werden.

TECHNISCHE DATEN:

• Gesamtzahl der Anschlüsse: 1 PoE-Anschluss, 1 LAN-Anschluss, 1 Schraubleiste
• PoE IN-Anschluss: LAN
• PoE OUT-Anschlüsse: LAN + PoE
• LAN-Anschlüsse 1000Mbps: LAN
• 10/100Mbps LAN + PoE OUT-Anschlüsse: LAN + PoE
• PoE-Ausgangsspannung: Vout = Vin
• Steuerung der Ausgangsleistung: Konfiguration über Schraubklemmenanschluss
• Versorgungsspannung: 10-56 VDC
• Anzeige der Spannungsversorgung: LED (grün) - Vorhandensein von PoE-Strom auf den entsprechenden Paaren
• Gehäuseausführung: Universeller Montagesockel
• Montage: Montagebolzen, zusätzliche Adapter für TH-35 und RACK-Schiene erhältlich
• Betriebstemperaturbereich: -25°C...+50°C
• Abmessungen: 51 x 51 (73) x 23 mm
• Gewicht: 0,05 kg
• Schutzgrad: IP20
