Came ZT6 Unité de commande pour actionneurs triphasés

CAME ZT6 Unité de contrôle pour actionneurs triphasés

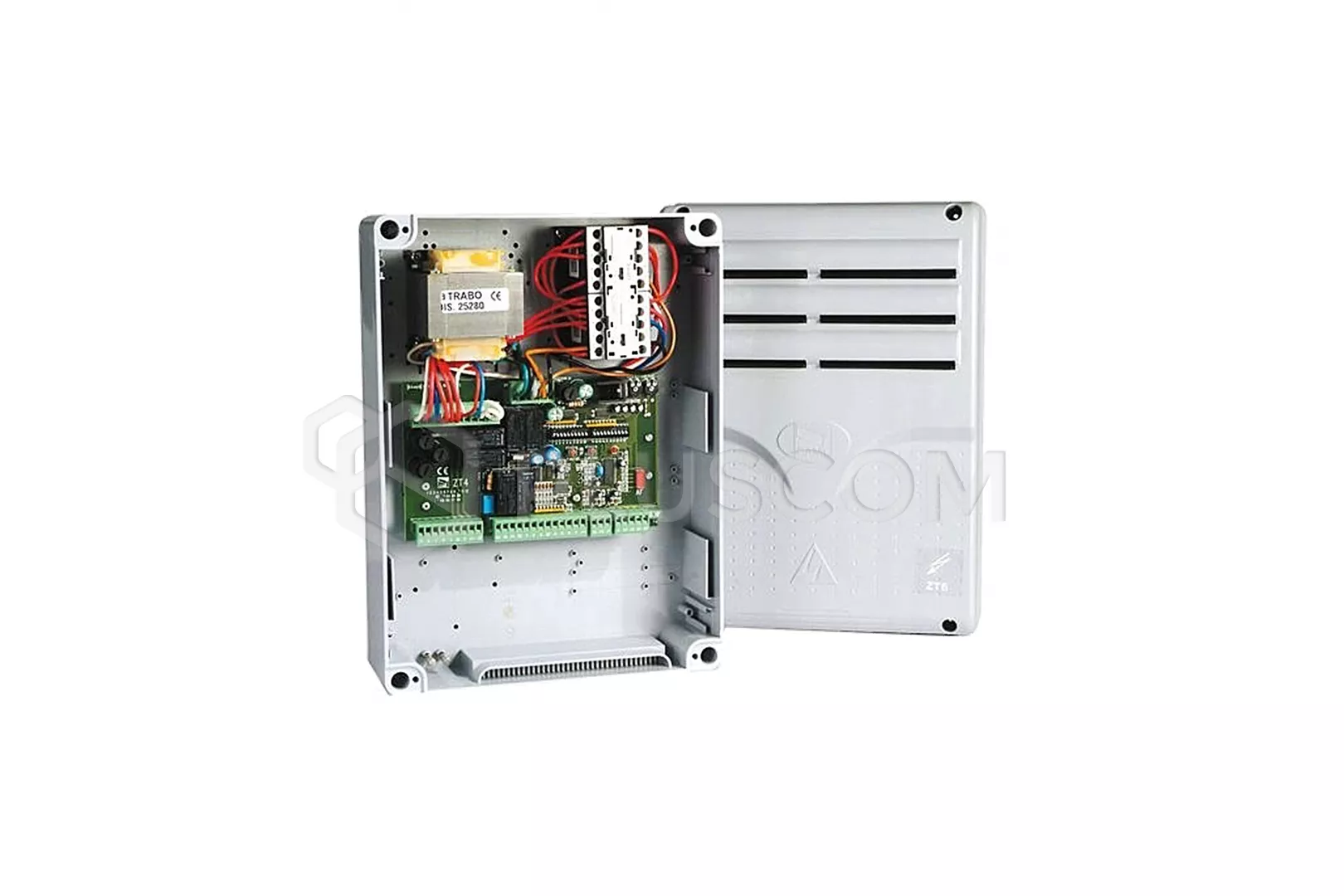

Centrale de commande ZT6 pour portails industriels, sectionnels et coulissants. Elle est équipée d'un décodeur radio à deux canaux et est alimentée par 230V AC ou 400V AC (triphasé).
L'entrée de l'unité de commande est protégée par un fusible de 8 A, tandis qu'un fusible de 2 A est chargé de protéger les commandes à basse tension (24 V).
L'unité de commande ZT6 est équipée d'un verrouillage de sécurité et de 3 boutons déjà câblés (arrêt, ouverture, fermeture) situés sur le couvercle du boîtier.

L'unité de commande peut être connectée à :

• une lampe pour éclairer la zone de mouvement du portail pendant une durée fixe et définie
• une lampe qui éclaire la zone de mouvement de la porte pendant le cycle d'ouverture/fermeture

La puissance totale des accessoires ne doit pas dépasser 20W.

CARACTÉRISTIQUES AVANCÉES DE L'UNITÉ DE CONTRÔLE :

• fermeture automatique
• ouverture partielle - porte piétonne
• détection d'obstacle si la porte est arrêtée dans n'importe quelle position
• Fonction TOTMAN (opérateur présent)
• clignotement de la lampe de pré-alerte
• fonction de test de sécurité
• fonctions de contrôle possibles :
• • ouverture/fermeture
  • ouverture/fermeture en mode TOTMAN (opérateur présent)
  • ouverture/arrêt/fermeture
  • ouverture partielle (fonction WALK)
  • STOP
• temps de fermeture automatique
• temps d'ouverture partielle

DONNÉES TECHNIQUES

• Alimentation électrique : 230V/400V
• puissance maximale : 780 W
• consommation de courant au repos : 50 mA
• puissance totale maximale des accessoires 24 V : 45 W
• puissance totale maximale des accessoires 230 V : 85 W
• Fusibles :
• • Cartes électroniques (alimentation secteur) : 8A
  • Carte de contrôle : 630 A
  • Accessoires : 2 -F
• Matériau du boîtier : ABS
• classe de protection contre les intrusions : IP54
• température de travail : -20°C ~ 55°C

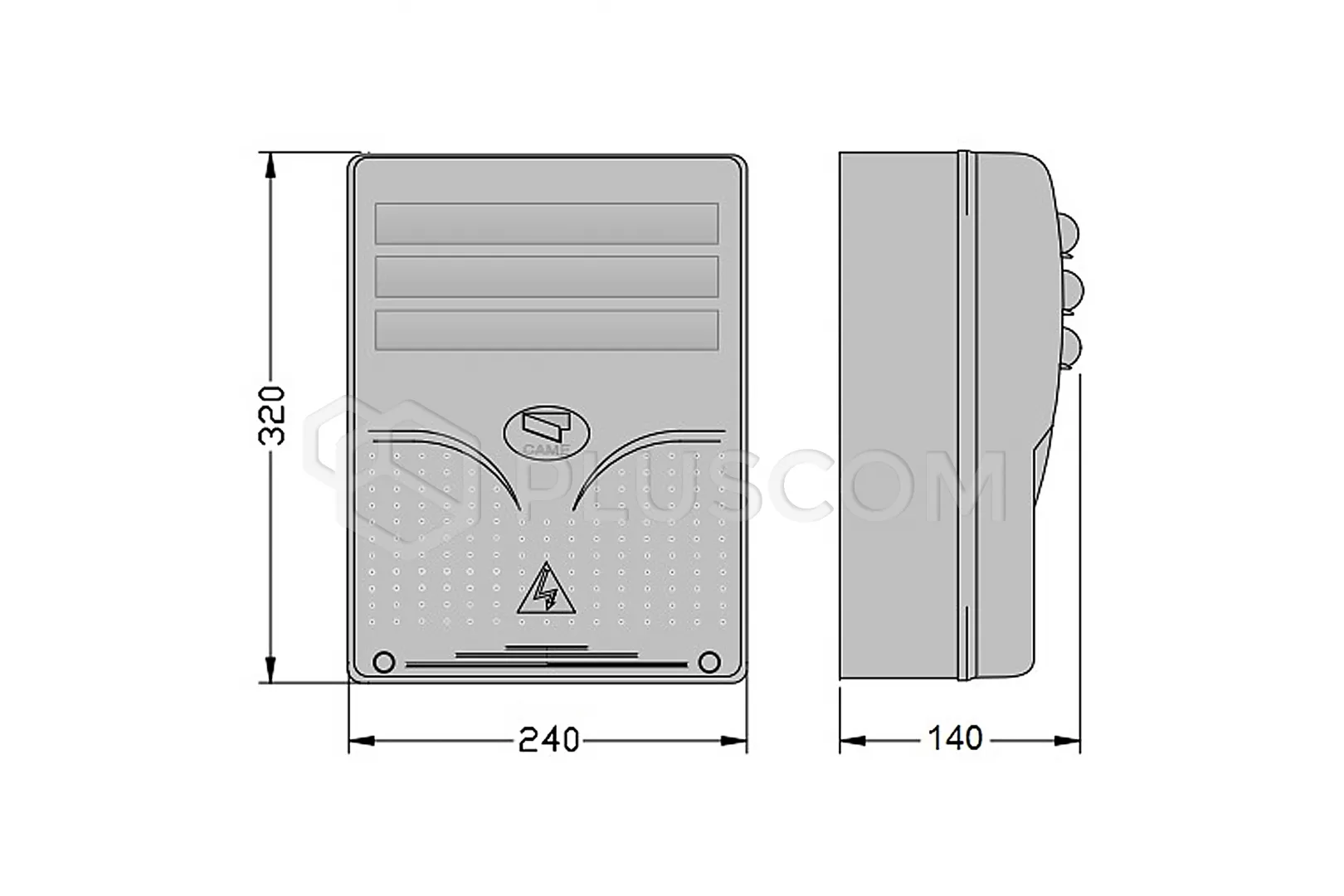

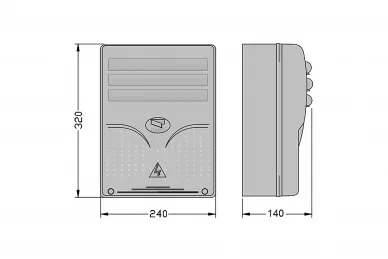

• dimensions : 320x240x140mm
