Switch PoE Pulsar S54-B für 4 IP-Kameras in einem Gehäuse mit Batterie-Backup

S54-B 5-Port-Switch für 4 IP-Kameras mit Batterie-Backup im Metallgehäuse

Die PoE-Technologie ermöglicht die Integration von Daten- und Stromübertragung in einem einzigen Kabel. Dies vereinfacht die Installation erheblich und reduziert die Installationskosten. Die Hauptaufgabe des S54-B ist die Stromversorgung von IP-Kameras. Zusätzlich zu Kameras kann der PoE-Switch auch andere Netzwerkgeräte wie Access Point, Router, RouterBoard usw. mit Strom versorgen. Der Switch hat 5 LAN-Ports, die PoE-Funktion ist an 4 Ports vorhanden. Der UPLINK-Port wird für den Anschluss eines DVR oder eines anderen Switches verwendet.

Pulsar S54-B ist ein umfassendes Stromversorgungssystem für 4 IP-Kameras

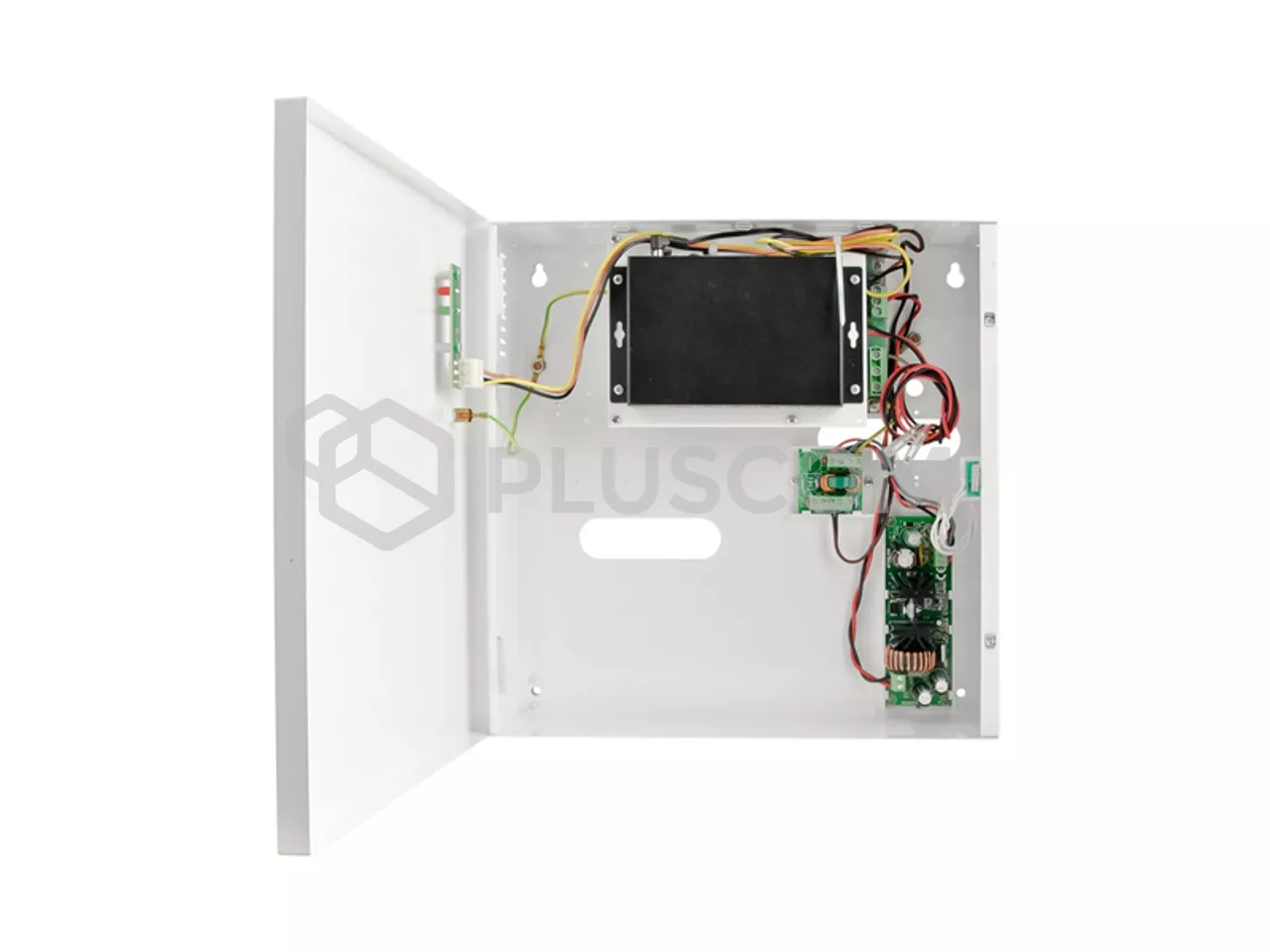

Das System besteht aus den folgenden Modulen:

• 5-Port 10/100Mbit Switch mit PoE Funktion (4 PoE Ports + 1x UP Link)
• 13.8V Puffer-Netzteil in Zusammenarbeit mit 12V 7Ah-Akku - 1Stück
• DC/DC-Wandler 48125 zur Anhebung der Spannung auf 48 V (Stromversorgung für PoE-Switch)
• die Komponenten sind in einem 280x292(h)x80+8mm großen weißen Metallgehäuse integriert


Bei einem Netzausfall erfolgt eine sofortige (unterbrechungsfreie) Umschaltung auf Batteriestrom.

Die Stromversorgung der Kameras entspricht dem IEEE802.3af-Standard, wobei jeder Anschluss 48 V und 15,4 W Leistung liefert.

KONSTRUKTION:

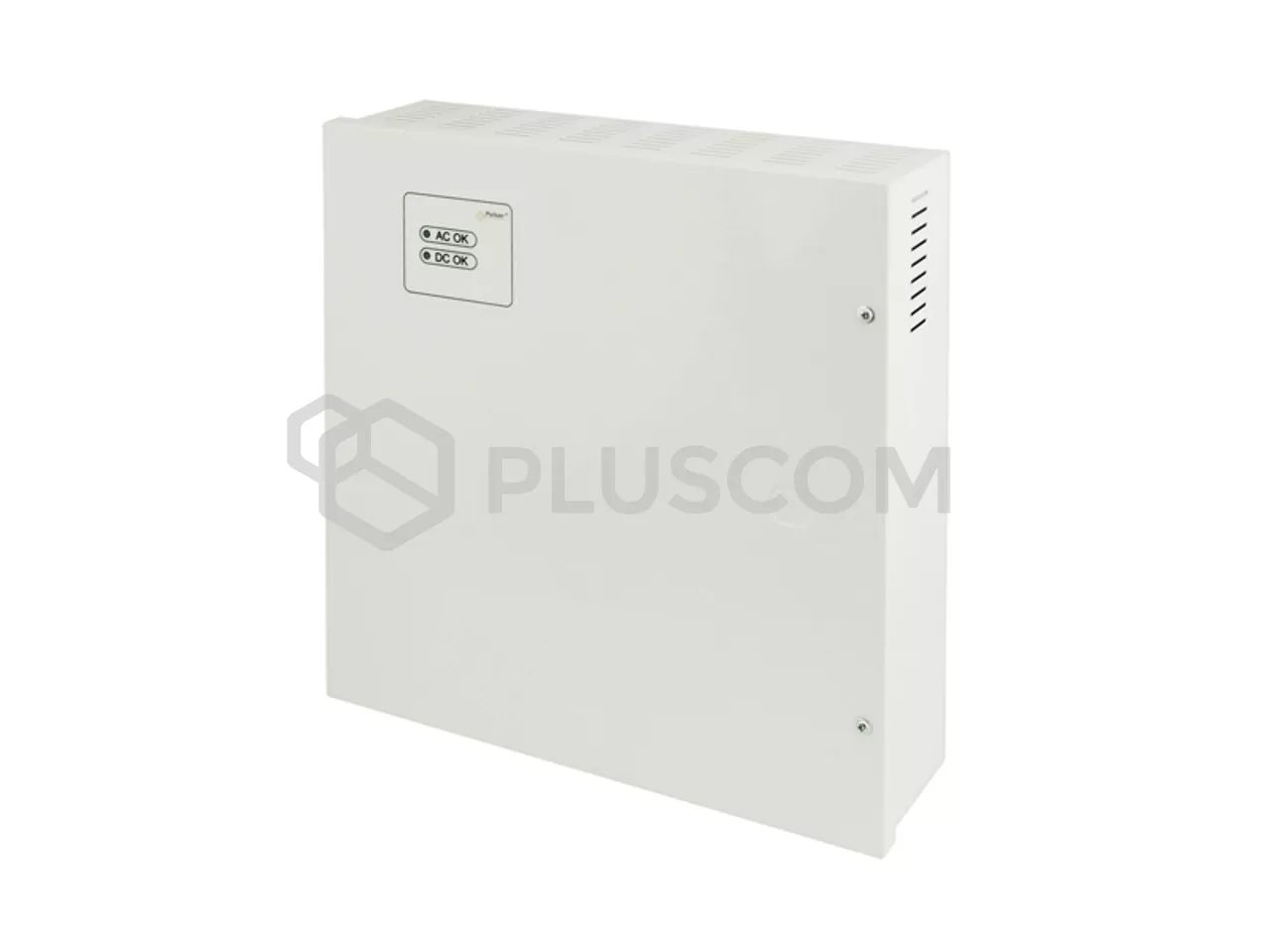

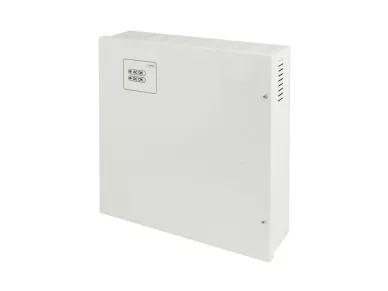

Das Gehäuse bietet Platz für eine Batterie. Abstandshalter (8 mm) sorgen für Abstand zum Boden und ermöglichen eine bequeme Kabelführung. Auf der Vorderseite befinden sich zwei LEDs:

• eine rote Diode zeigt das Vorhandensein einer 230V AC-Stromversorgung an
• die grüne Diode zeigt das Vorhandensein von Gleichspannung an


Das Gehäuse wird mit zwei Zylinderschrauben verschlossen, optional kann ein Schloss angebracht werden.
Andererseits zeigt ein Mikroschalter an, dass das Gehäuse unbefugt geöffnet worden ist.

Switch PoE Pulsar S54-B für 4 IP-Kameras in einem Gehäuse mit Batterie-Backup

Switch PoE Pulsar S54-B für 4 IP-Kameras in einem Gehäuse mit Batterie-Backup

PARAMETER:

• Schalter 5p 10/100Mbit 4x PoE + 1x UPLINK
• Versorgungsspannung: AC 176-264V
• Stromverbrauch: 0.7A - 230V AC
• Leistung der Stromversorgung: 55W
• Ausgangsspannung an den PoE-Ports: DC 48V

• Ausgangsstrom: 4x 0.3A

• Batterieladestrom: 0,5A
• SCHÜTZUNGEN:

• • SCP-Kurzschluss und OLP-Überlast (bei Ausfall muss der DC-Ausgangsstromkreis abgeschaltet werden)

  • Schutz vor Überentladung der Batterie UVP
  • Batteriestromkreisschutz, Kurzschluss- und Verpolungsschutz

• Abmessungen: 280x292x80+8mm
• Gewicht: 2,7kg
