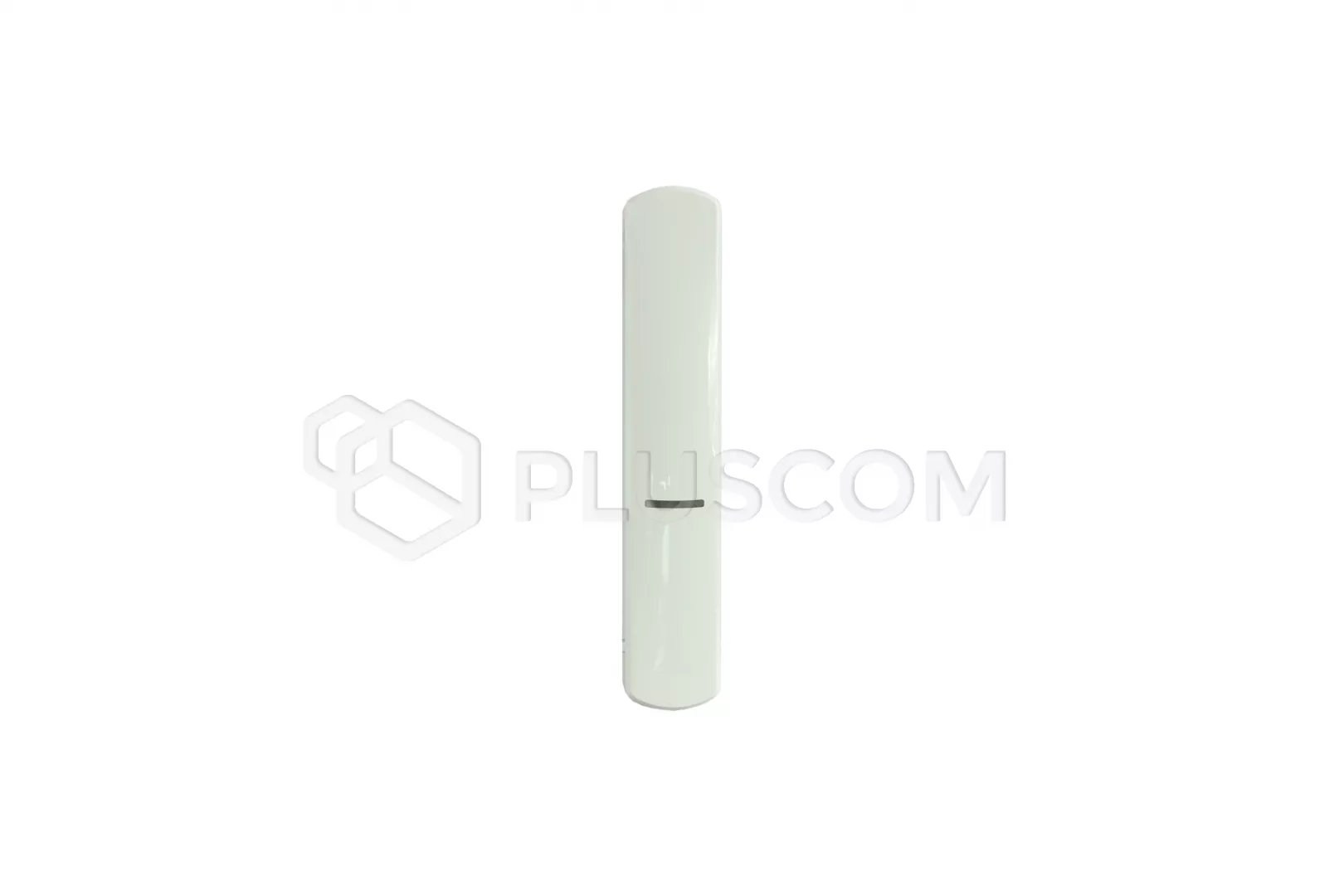

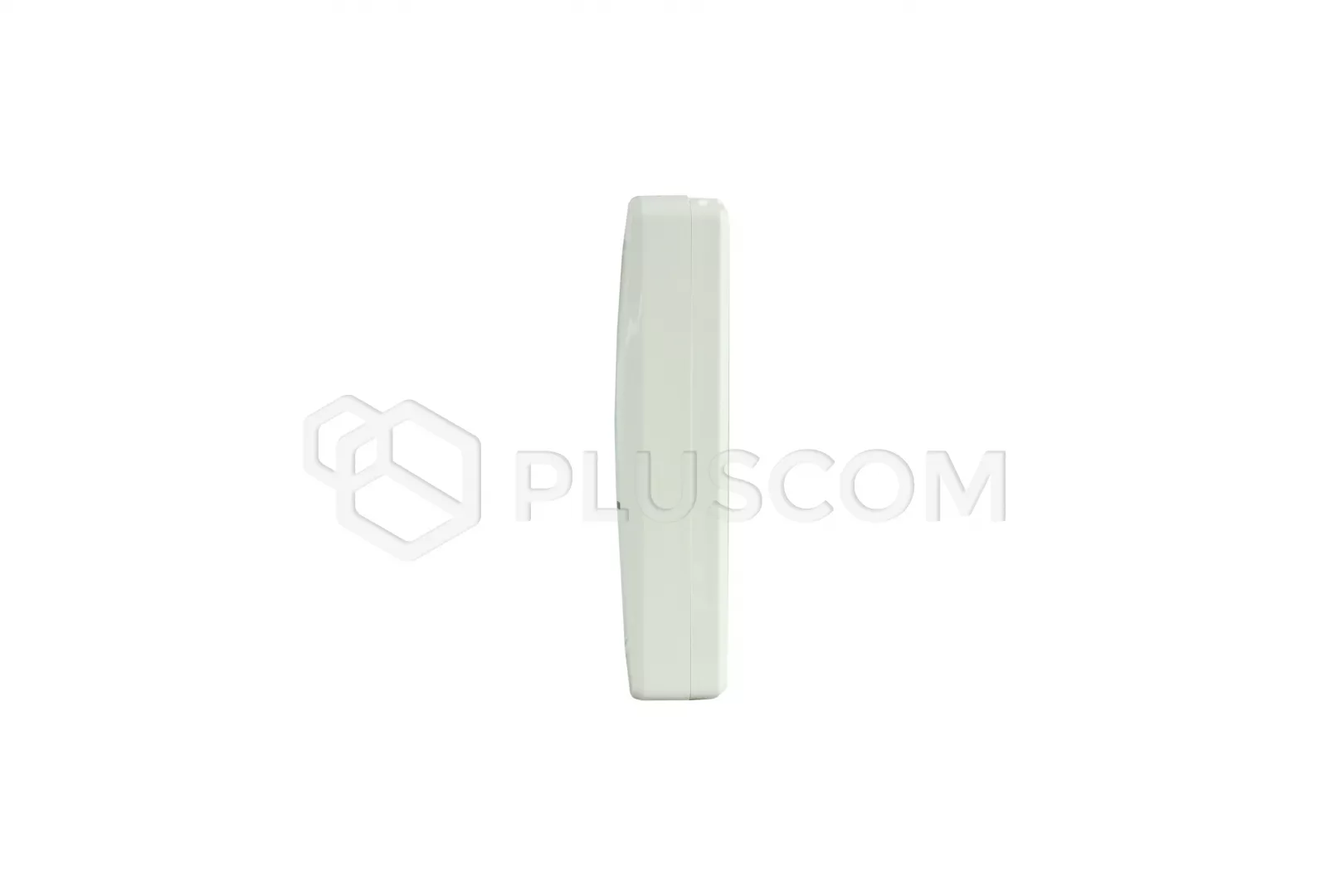

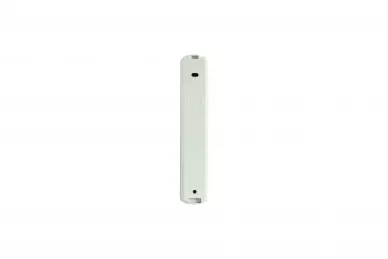

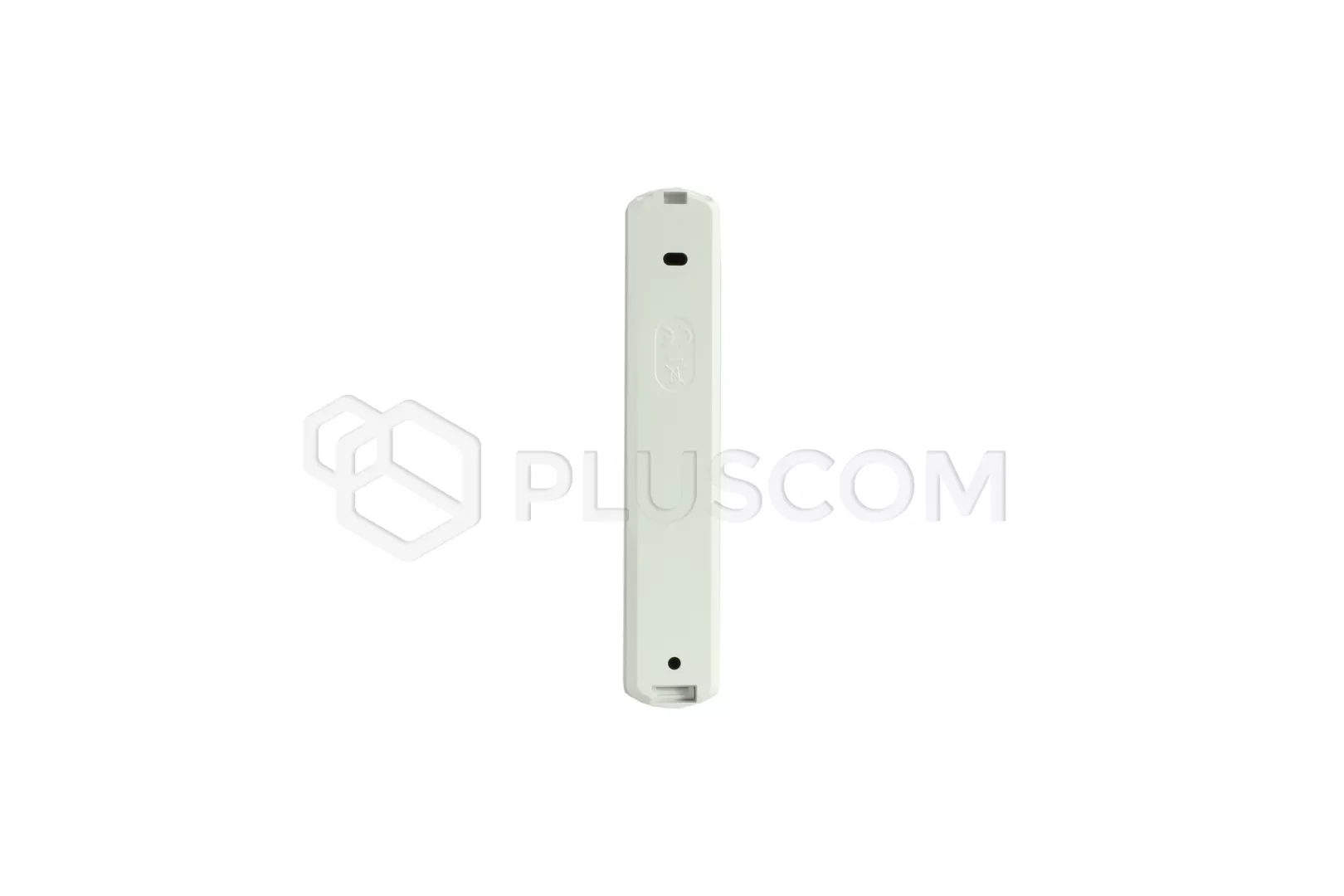

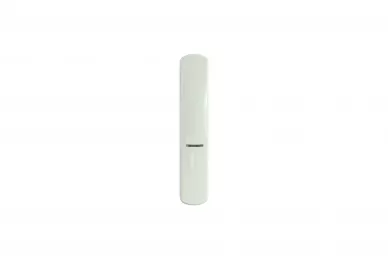

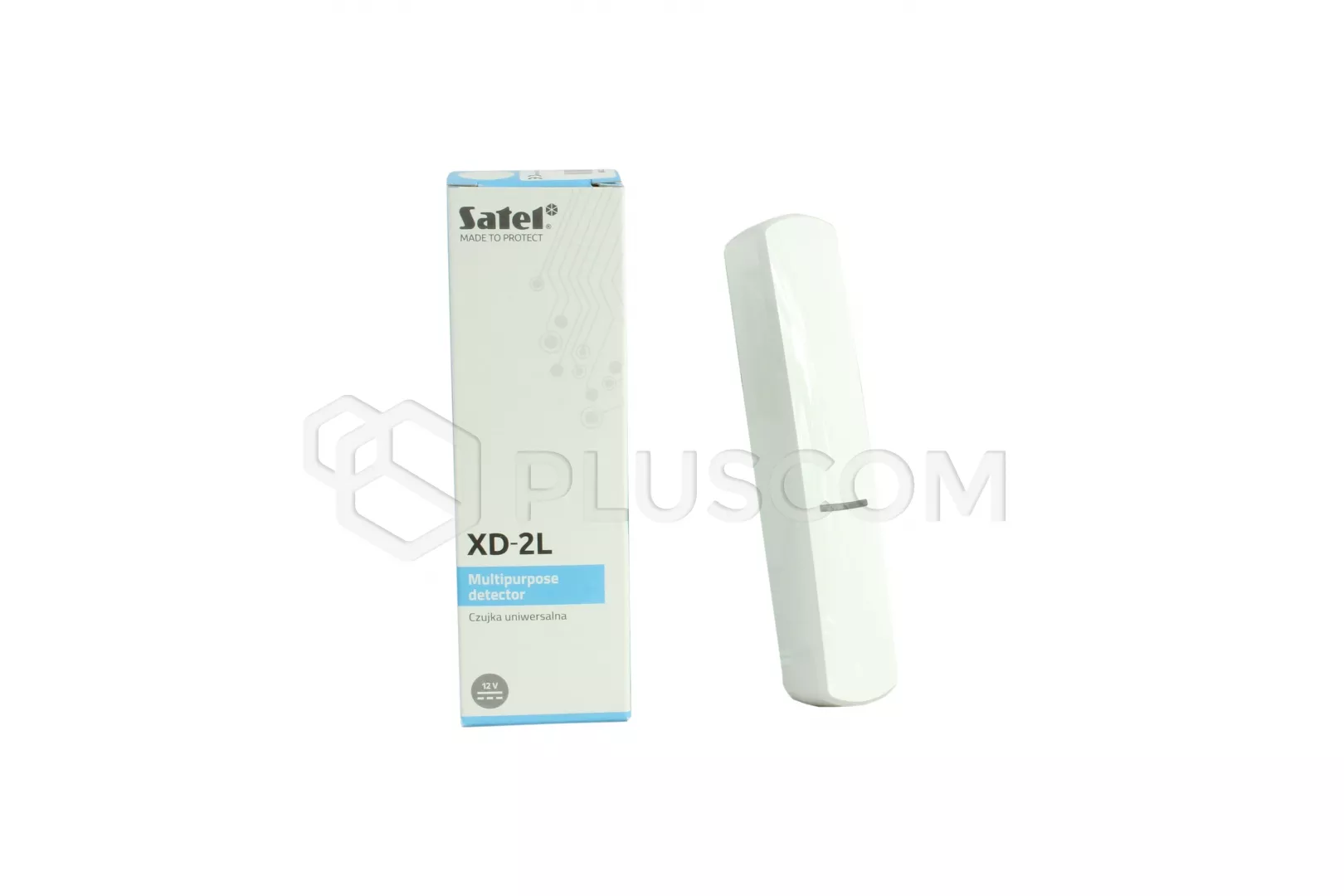

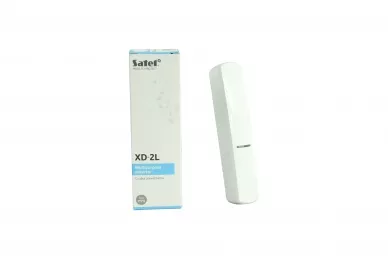

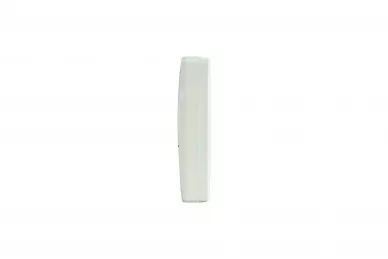

Satel XD-2L Czujka uniwersalna, biała

Satel XD-2L Przewodowa czujka uniwersalna, biała

Wielofunkcyjna czujka XD-2L może współpracować z dowolną centralą alarmową. W niewielkiej obudowie zostało zintegrowane kilka detektorów. Razem z czujką dostarczane są dwa magnesy do montażu powierzchniowego i wpuszczanego.

Właściwości:

• wybór typu czujki przy pomocy przełączników DIP-switch
• wybór typu wyjścia alarmowego:
• • 2EOL/NC
  • NC
• Wybór rezystorów parametrycznych dla konfiguracji 2EOL:
• • alarm: 1,1 kΩ / 2,2 kΩ / 4,7 kΩ / 5,6 kΩ / 6,8 kΩ
  • sabotaż: 1,1 kΩ / 2,2 kΩ / 4,7 kΩ / 5,6 kΩ
• dioda LED do sygnalizacji
• zdalne włączanie / wyłączanie diody LED do sygnalizacji
• nadzór napięcia zasilania
• ochrona sabotażowa przed otwarciem obudowy

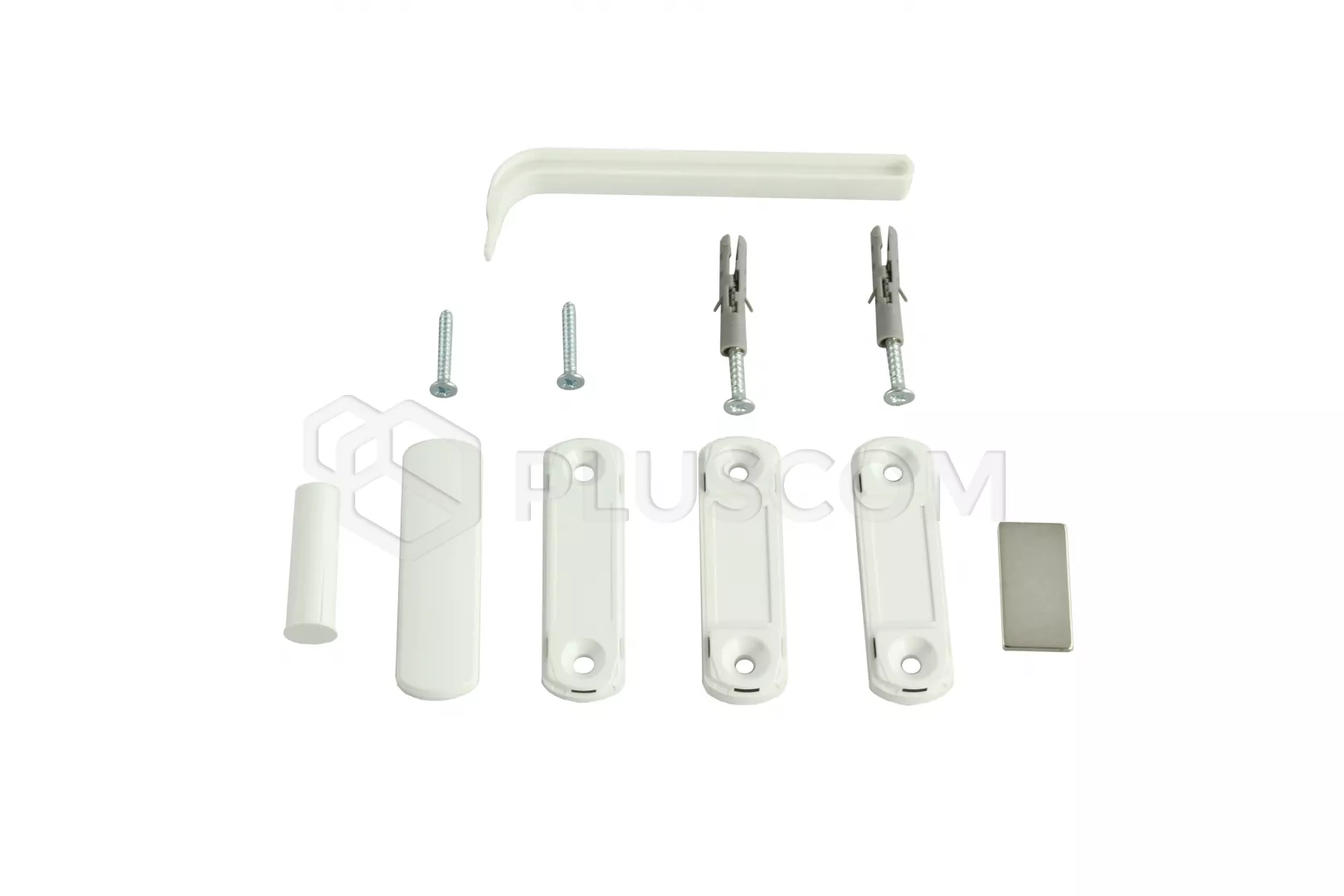

• w zestawie 2 magnesy (do montażu na powierzchni i do montażu wpuszczanego)

Czujka może pracować z jednym z 4 trybów. To jaki typ czujki zostanie zidentyfikowany w systemie, instalator ustala przy pomocy przełączników DIP-switch.

Czujka magnetyczna

• wykrywanie otwarcia drzwi, okna itp
• wejście umożliwiające podłączenie czujki przewodowej typu NC (np. innej czujki magnetycznej)
• 1 wyjście alarmowe

Czujka wstrząsowa

• wykrywanie wstrząsów i drgań, które towarzyszą próbom siłowego sforsowania drzwi lub okna
• wejście umożliwiające podłączenie czujki przewodowej typu NC (np. innej czujki magnetycznej)
• 1 wyjście alarmowe

Czujka wstrząsowa i magnetyczna

• wykrywanie wstrząsów i drgań, które towarzyszą próbom siłowego sforsowania drzwi lub okna
• wykrywanie otwarcia drzwi, okna itp
• wejście umożliwiające podłączenie czujki przewodowej typu NC (np. innej czujki magnetycznej)
• 1 lub 2 wyjścia alarmowe

Czujka zalania wodą

• wykrywanie zalania w pomieszczeniach z instalacją wodną
• 1 wyjście alarmowe

W przypadku spadku napięcia poniżej 9 V (±5%) na czas dłuższy niż 2 sekundy, czujka zgłosi awarię. Awaria skutkuje włączeniem diody LED i jest sygnalizowana tak jak alarm przez wyjście EOL albo wyjścia EOL i S (tryb dwóch wyjść alarmowych). Sygnalizacja awarii trwa przez cały czas jej występowania.

Dane techniczne

• napięcie zasilania: 12 V DC ±25%
• pobór prądu w stanie gotowości: 11,5 mA
• maksymalny pobór prądu: 15 mA
• wyjścia:
• • alarmowe EOL (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24 V DC
  • alarmowe S (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24 V DC
• rezystancja zestyku przekaźnika
• • wyjście alarmowe EOL: 16 Ω
  • wyjście alarmowe S: 26 Ω
• czułość wejścia Z1:
• • czujka typu NC: 150 ms
  • sonda zalania: 1 s
• spełniane normy: EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-2-6
• stopień zabezpieczenia wg EN 50131-2-6: Grade 2
• klasa środowiskowa wg EN 50130-5: II
• zakres temperatur pracy: -10°C...+55°C
• maksymalna wilgotność: 93±3%
• wymiary obudowy czujki: 25 x 136 x 29 mm
• wymiary obudowy magnesu do montażu powierzchniowego: 15 x 52 x 6 mm
• wymiary podkładki pod magnes do montażu powierzchniowego: 15 x 52 x 6 mm
• wymiary obudowy magnesu do montażu wpuszczanego: ø10 x 28 mm
• waga: 65 g
