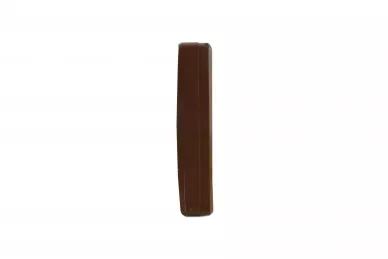

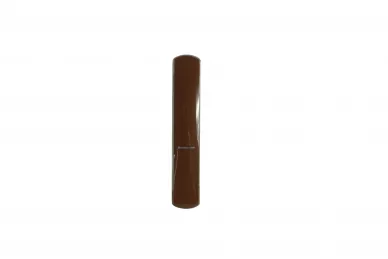

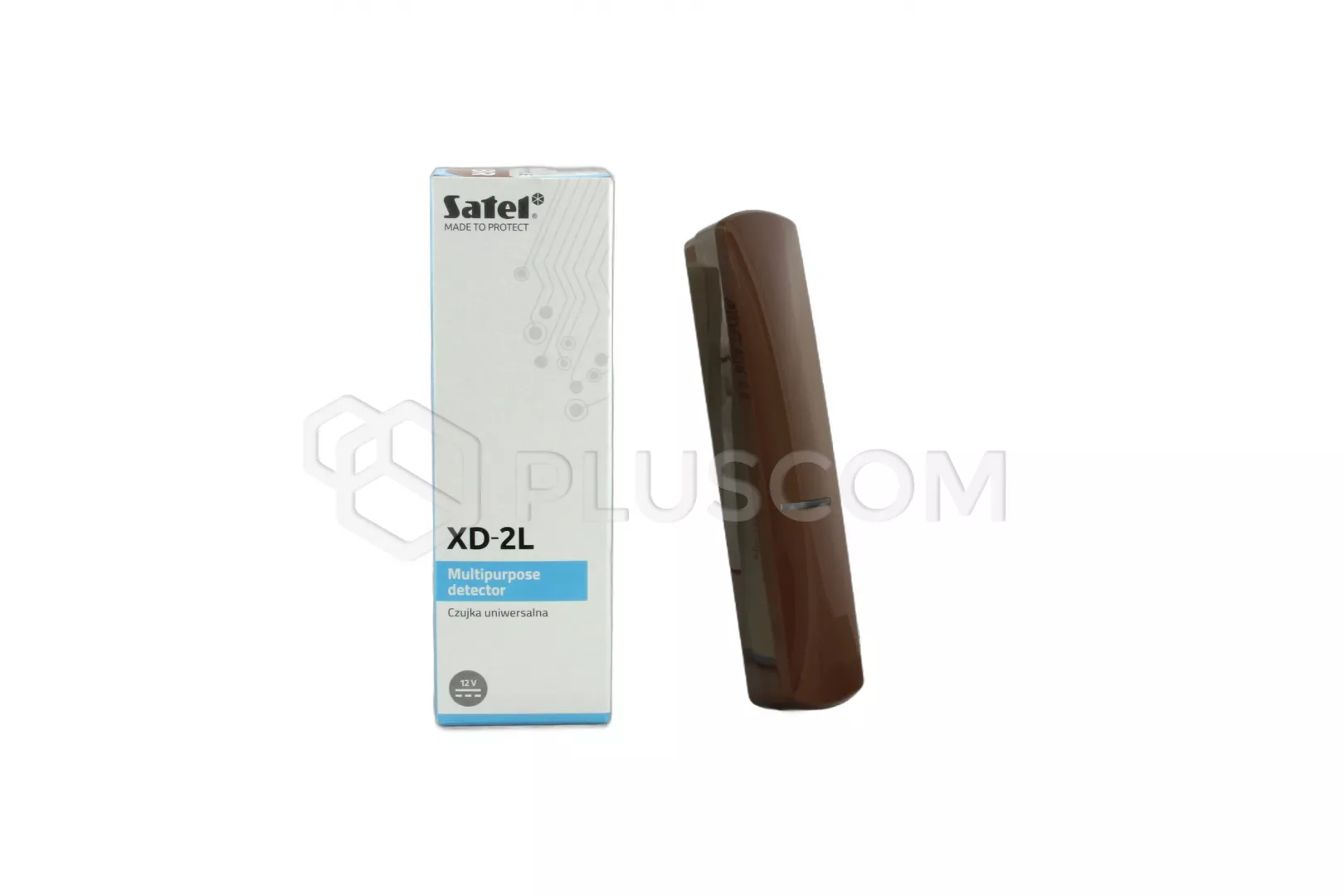

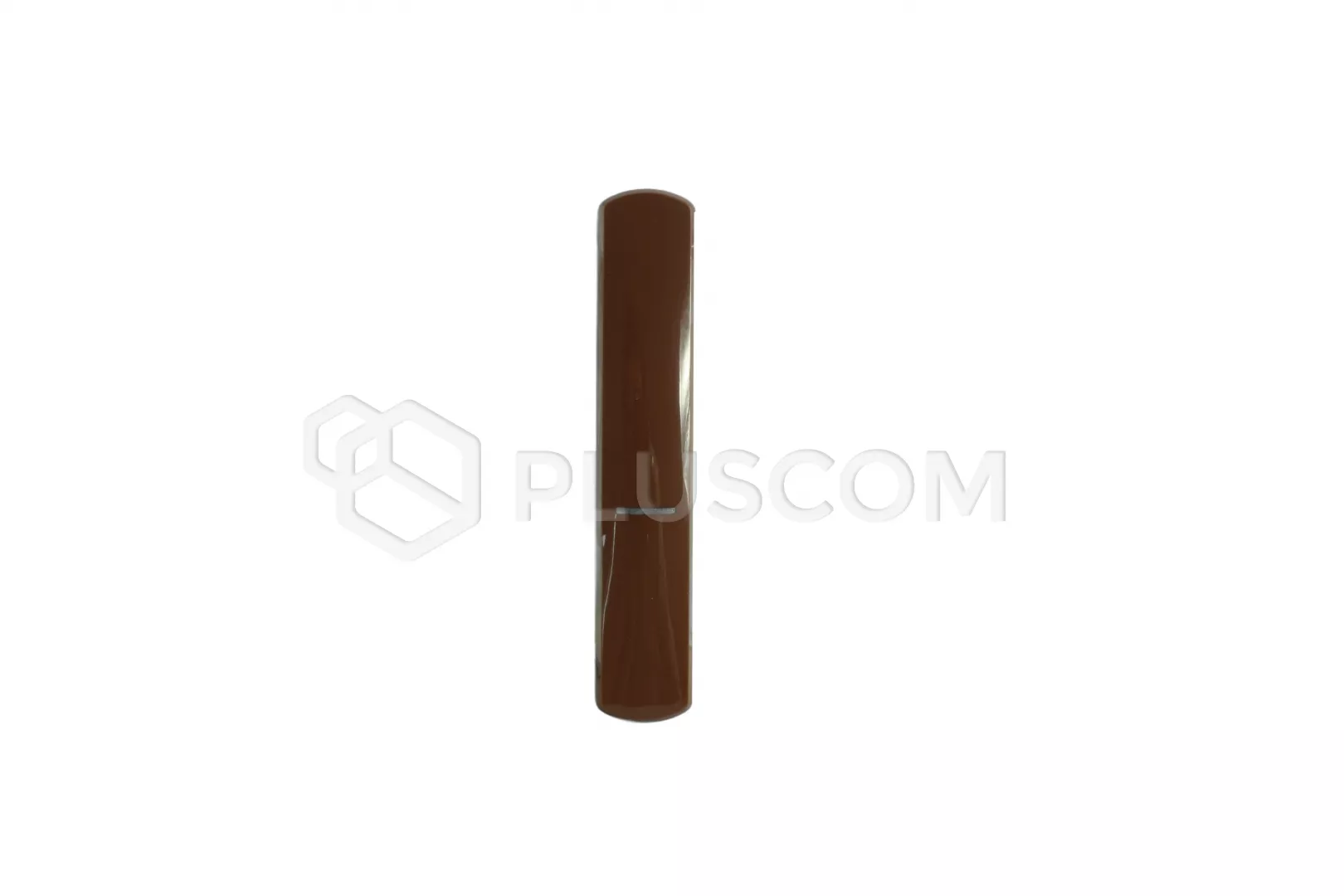

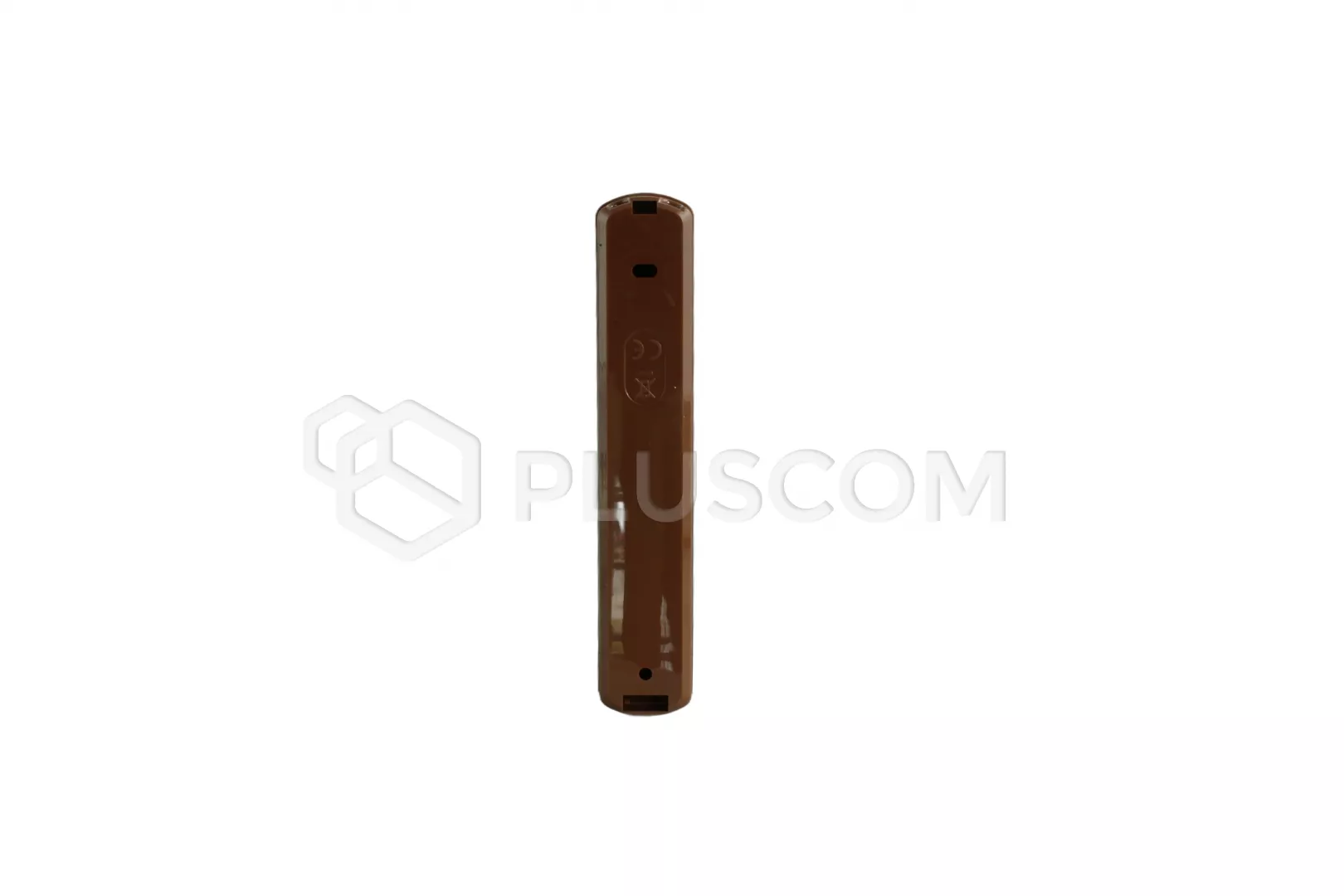

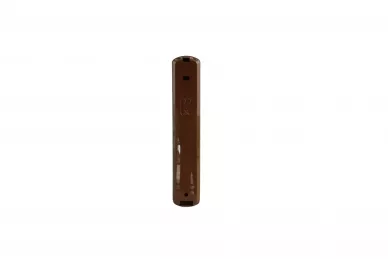

Satel XD-2L BR Détecteur universel, marron

Satel XD-2L BR Détecteur universel câblé, marron

Le détecteur multifonction XD-2L BR peut fonctionner avec n'importe quel panneau de contrôle. Plusieurs détecteurs ont été intégrés dans le petit boîtier. Deux aimants pour le montage en surface et le montage encastré sont fournis avec le détecteur.

Caractéristiques :

• Sélection du type de détecteur à l'aide de commutateurs DIP
• sélection du type de sortie d'alarme :
• • 2EOL/NC
  • NC
• Sélection des résistances paramétriques pour la configuration 2EOL :
• • alarme : 1,1 kΩ / 2,2 kΩ / 4,7 kΩ / 5,6 kΩ / 6,8 kΩ
  • autoprotection : 1,1 kΩ / 2,2 kΩ / 4,7 kΩ / 5,6 kΩ
• LED de signalisation
• LED de signalisation marche/arrêt à distance
• surveillance de la tension d'alimentation
• protection contre l'ouverture du boîtier

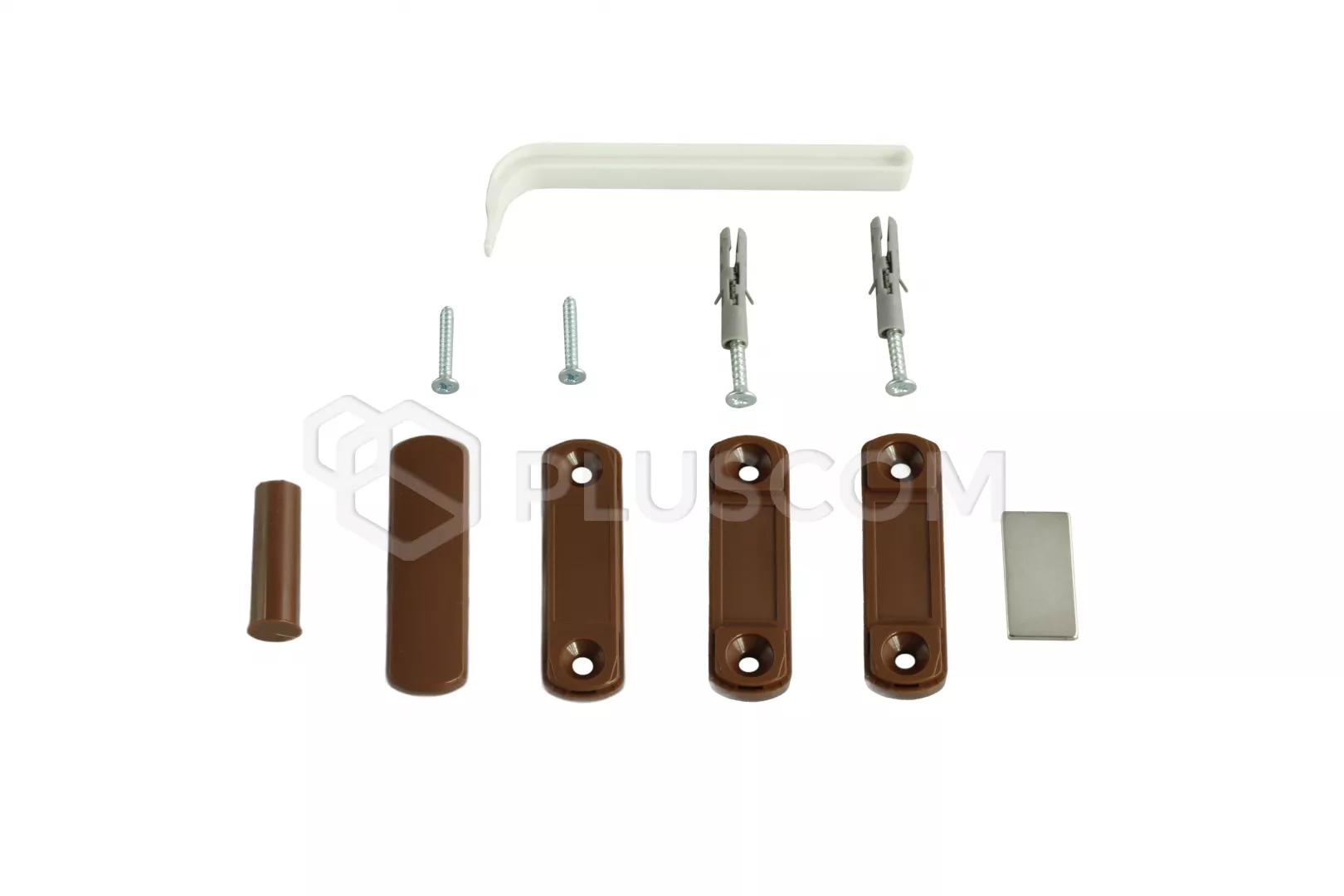

• 2 aimants inclus (pour montage en surface et montage encastré)

Le détecteur peut fonctionner dans l'un des 4 modes suivants. Le type de détecteur identifié dans le système est déterminé par l'installateur à l'aide des commutateurs DIP.

Détecteur magnétique

• Détection de l'ouverture de portes, fenêtres, etc.
• entrée pour la connexion d'un détecteur câblé de type NC (ex. autre détecteur magnétique)
• 1 sortie d'alarme

Détecteur de chocs

• Détecte les chocs et les vibrations qui accompagnent les tentatives d'ouverture forcée d'une porte ou d'une fenêtre.
• entrée pour la connexion d'un détecteur câblé de type NC (ex. autre détecteur magnétique)
• 1 sortie d'alarme

Détecteur de chocs et de magnétisme

• Détection des chocs et des vibrations qui accompagnent les tentatives d'ouverture forcée d'une porte ou d'une fenêtre.
• Détection de l'ouverture de portes, fenêtres, etc.
• entrée pour la connexion d'un détecteur câblé de type NC (par ex. autre détecteur magnétique)
• 1 ou 2 sorties d'alarme

Détecteur d'inondation

• Détection d'une inondation dans les locaux équipés d'une installation d'eau
• 1 sortie d'alarme

Si la tension descend en dessous de 9 V (±5%) pendant plus de 2 secondes, le détecteur signale un défaut. La défaillance entraîne l'allumage de la LED et est signalée comme une alarme soit par la sortie EOL, soit par les sorties EOL et S (mode de sortie d'alarme double). La signalisation du défaut se poursuit pendant toute la durée du défaut.

Données techniques

• tension d'alimentation : 12 V DC ±25%
• consommation de courant en mode veille : 11,5 mA
• consommation de courant maximale : 15 mA
• sorties :
• • alarme EOL (relais NC, charge résistive) : 40 mA / 24 V DC
  • alarme S (relais NC, charge résistive) : 40 mA / 24 V DC
• résistance du contact du relais
• • Sortie d'alarme EOL : 16 Ω
  • sortie alarme S : 26 Ω
• sensibilité de l'entrée Z1 :
• • Détecteur de type NC : 150 ms
  • sonde d'inondation : 1 s
• normes respectées : EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-2-6
• Degré de protection selon EN 50131-2-6 : Grade 2
• Classe environnementale selon EN 50130-5 : II
• Plage de température de fonctionnement -10°C...+55°C
• humidité maximale : 93±3%
• dimensions du boîtier du détecteur : 25 x 136 x 29 mm
• dimensions du boîtier de l'aimant pour montage en surface : 15 x 52 x 6 mm
• dimensions de la plaque magnétique pour montage en surface : 15 x 52 x 6 mm
• dimensions du boîtier magnétique encastré : ø10 x 28 mm
• Poids : 65 g
