Satel TOPAZ Pet

55.35 PLN
45.00 PLN netto

Producent: Satel
Kod produktu: #5608
  • Cyfrowy algorytm detekcji
  • Kompensacja temperatury
  • Odporna na zwierzęta do 20 kg
  • Wbudowane rezystory parametryczne
  • Niewielka i estetyczna obudowa

 Dostawa:
Wyślemy pojutrze!
Planowane dostarczenie: 2018-10-23 Wtorek
Przesyłka kurierska
20.00 PLN 16.26 netto
Przesyłka kurierska pobranie
20.00 PLN 16.26 netto

Czujka TOPAZ Pet umożliwia wykrycie ruchu w chronionym obszarze. Czujka może współpracować z dowolną centralą alarmową, a przy pomocy zworek można ją tak skonfigurować, aby uprościć instalację w przypadku współpracy z centralami alarmowymi firmy SATEL.

Niewielkie rozmiary obudowy i atrakcyjne wzornictwo powodują, że czujka ta w minimalnym stopniu ingeruje w wystrój chronionych pomieszczeń, co z pewnością będzie docenione przez najbardziej wymagających Klientów.

Czujka TOPAZ Pet wyposażona jest we wbudowane rezystory parametryczne, co ułatwia jej instalację.

Właściwości

  • Podwójny pyroelement.
  • Cyfrowy algorytm detekcji ruchu.
  • Cyfrowa kompensacja temperatury.
  • Możliwość określenia czułości detekcji.
  • Odporność na ruch zwierząt do 20 kg.
  • Wbudowane rezystory parametryczne (2EOL).
  • Dioda LED do sygnalizacji alarmu.
  • Ochrona sabotażowa przed otwarciem obudowy.

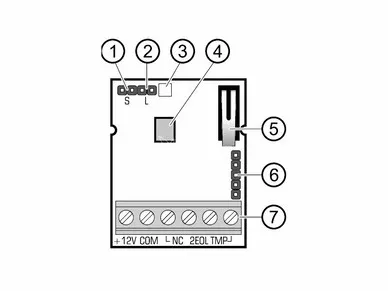

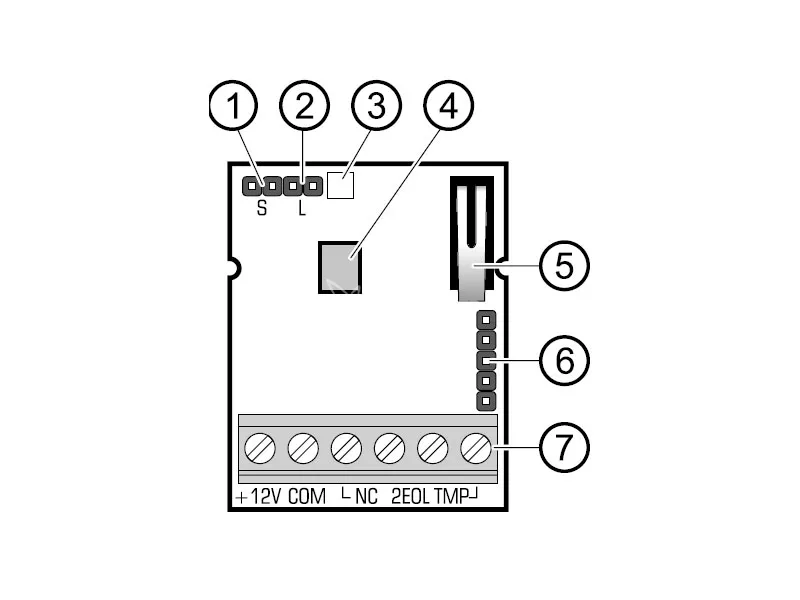

Schemat płytki czujki SATEL TOPAZ

Schemat płytki czujki SATEL TOPAZ

Opis do rysunku:

  1. kołki S umożliwiające określanie czułości czujki:
    • zwarte – wysoka czułość (obszar detekcji dla wysokiej czułości);
    • rozwarte – normalna czułość (obszar detekcji dla normalnej czułości).
  2. kołki L umożliwiające włączenie/wyłączenie diody LED. Dioda LED jest włączona, gdy kołki są zwarte.
  3. czerwona dioda LED sygnalizująca:
    • alarm – świeci przez 2 sekundy;
    • rozruch – szybko miga;
  4. pyroelement. Nie należy dotykać pyroelementu, aby go nie zabrudzić.
  5. styk sabotażowy.
  6. kołki do konfiguracji wyjść alarmowych czujki. Jeżeli zworki założone są w sposób pokazany na rysunku 2, używane są wbudowane rezystory parametryczne. Jeżeli zworka założona jest w sposób pokazany na rysunku 3, wbudowane rezystory parametryczne nie są używane.
  7. zaciski:
    • +12V – wejście zasilania;
    • COM – masa;
    • 2EOL – wyjście alarmowe (2EOL/NC) – podczas podłączania czujki do centrali, jeden z zacisków należy podłączyć do zacisku masy, a drugi do zacisku wejścia;
    • NC – wyjście alarmowe (przekaźnik NC)
    • TMP – wyjście sabotażowe (NC)
Satel TOPAZ Pet

Satel TOPAZ Pet

Montaż

Wszystkie połączenia elektryczne należy wykonywać przy wyłączonym zasilaniu.

  1. Otworzyć obudowę
  2. Wyjąć płytkę z elektroniką.
  3. Wykonać otwory pod wkręty i kabel w podstawie obudowy.
  4. Przeprowadzić kabel przez wykonany otwór.
  5. Przy pomocy kołków i wkrętów przymocować podstawę obudowy do ściany.
  6. Podłączyć przewody do odpowiednich zacisków.
  7. Przy pomocy zworek określić parametry pracy czujki.
  8. Zamknąć obudowę czujki.

Uruchomienie i test zasięgu

Uwaga: W czasie testowania zasięgu czujki dioda LED powinna być włączona.

  1. Włączyć zasilanie. Dioda LED zacznie migać, sygnalizując rozruch czujki.
  2. Gdy dioda przestanie migać, sprawdzić, czy poruszanie się w obszarze detekcji czujki spowoduje uruchomienie przekaźnika alarmowego oraz zaświecenie diody.

Specyfikacja techniczna
Zasilanie: 12V DC
Warunki pracy: -10 ... +55°C
Pobór prądu w stanie gotowości: 8mA
Zalecana wysokość montażu: 2,40m
Dopuszczalne obciążenie styków przekaźnika (rezystancyjne): 40mA, 16V DC
