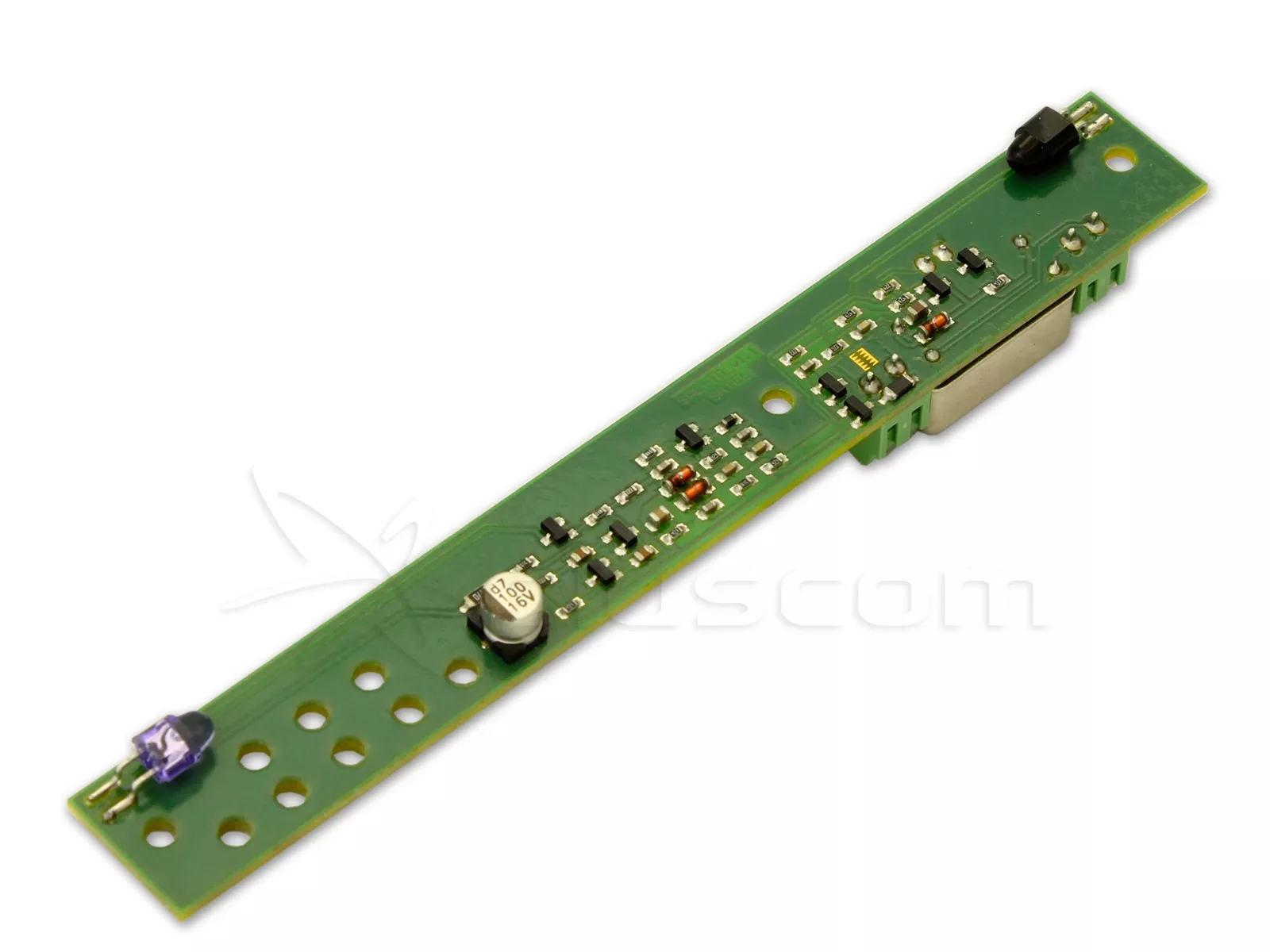

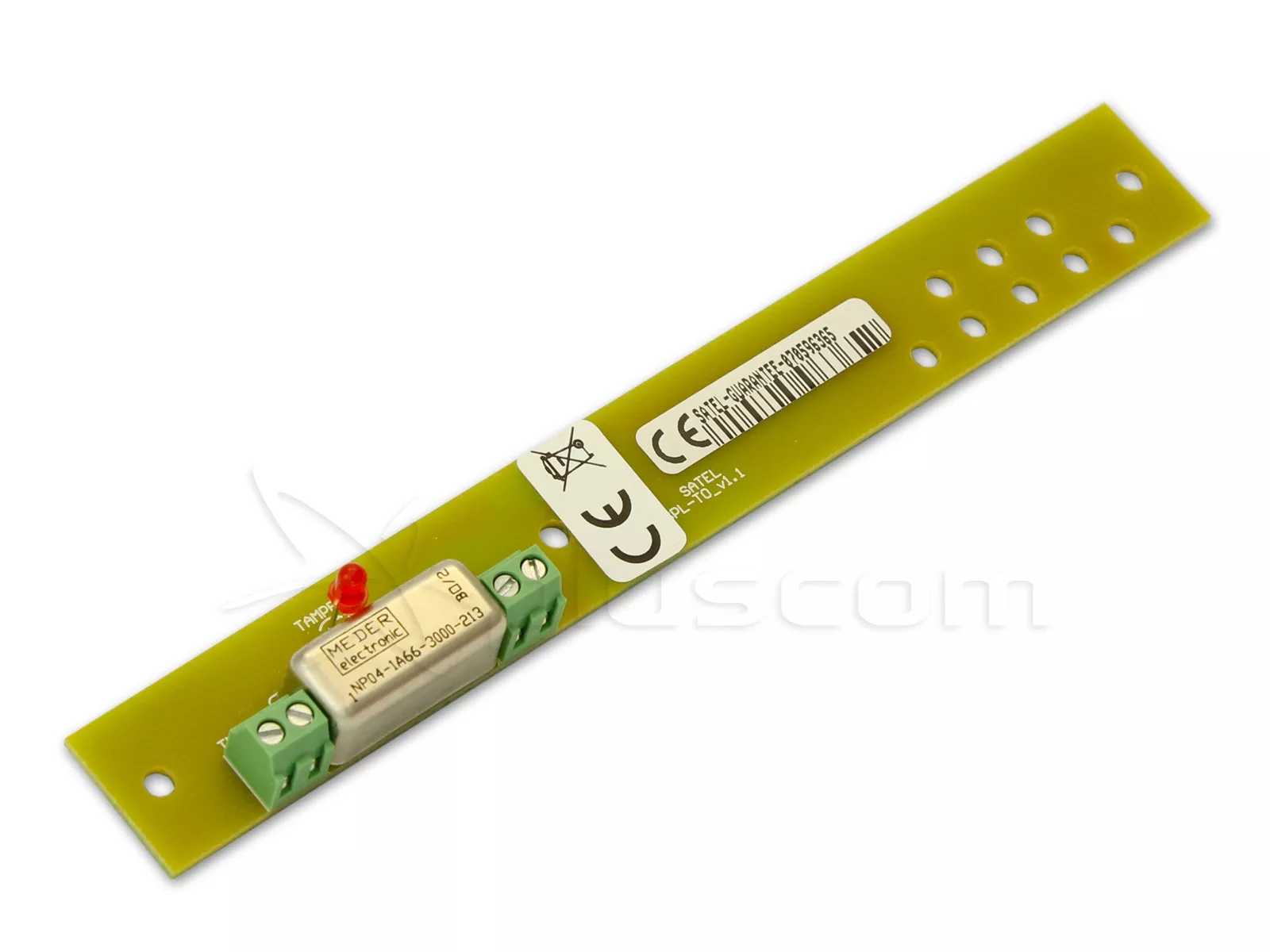

Satel SPL-TO Optyczny czujnik przeciwpiankowy

Optyczny czujnik sabotażowy SPL-TO jest urządzeniem wykrywającym próbęzapiankowania przetwornika piezoelektrycznego w sygnalizatorze.

SPL-TO działa na zasadzie bariery podczerwieni. Układ optyczny składa się z dwóchczęści: nadawczej i odbiorczej. Dioda nadawcza przesyła w sposób impulsowy wiązkępromieniowania podczerwonego do diody odbiorczej. W przypadku przeszkody nadrodze wiązki podczerwieni czujnik rozwiera styki przekaźnika i zapala diodę LEDTAMPER. Czujnik może być wykorzystany do stworzenia niezależnego obwodusabotażowego.

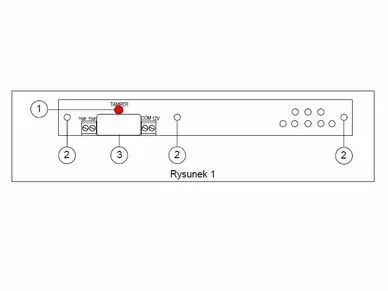

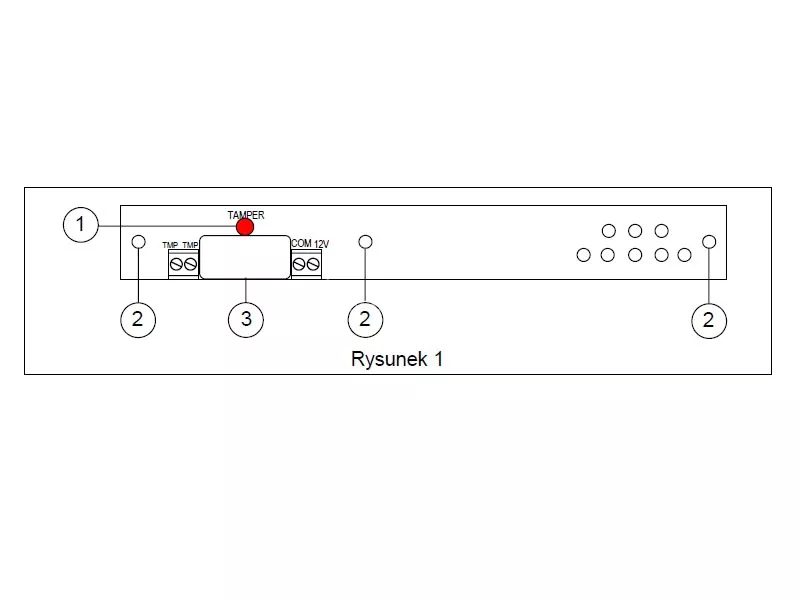

Schemat płytki czujnika SATEL SPL-TO

Objaśnienia do rysunku:

1. dioda LED TAMPER (czerwona). Świeci w przypadku braku komunikacji międzydiodą nadawczą i odbiorczą. Dioda zapala się po ok. 2 sek. od momentuprzerwania wiązki podczerwieni, a gaśnie natychmiast po usunięciu przeszkody.
2. otwory montażowe.
3. przekaźnik.

Opis zacisków:

• TMP - zaciski styku sabotażowego.
• 12V - wejście zasilania.
• COM - masa.

Montaż czujnika SPL-TO

Uwaga: Przed rozpoczęciem podłączenia optycznego czujnika sabotażowego doistniejącego już systemu, zaleca się wyłączyć zasilanie całego systemu.

1. Przykręcić płytkę SPL-TO do podstawy obudowy sygnalizatora (od stronyzewnętrznej).
2. Do zacisków COM i 12V podłączyć przewody zasilające.
3. Zaciski TMP włączyć w obwód sabotażowy centrali. Istnieje możliwość połączeniaobwodu SPL-TO i sygnalizatora.

Przeznaczony jestdo współpracy z następującymi sygnalizatorami produkcji SATEL (typu SPL):
