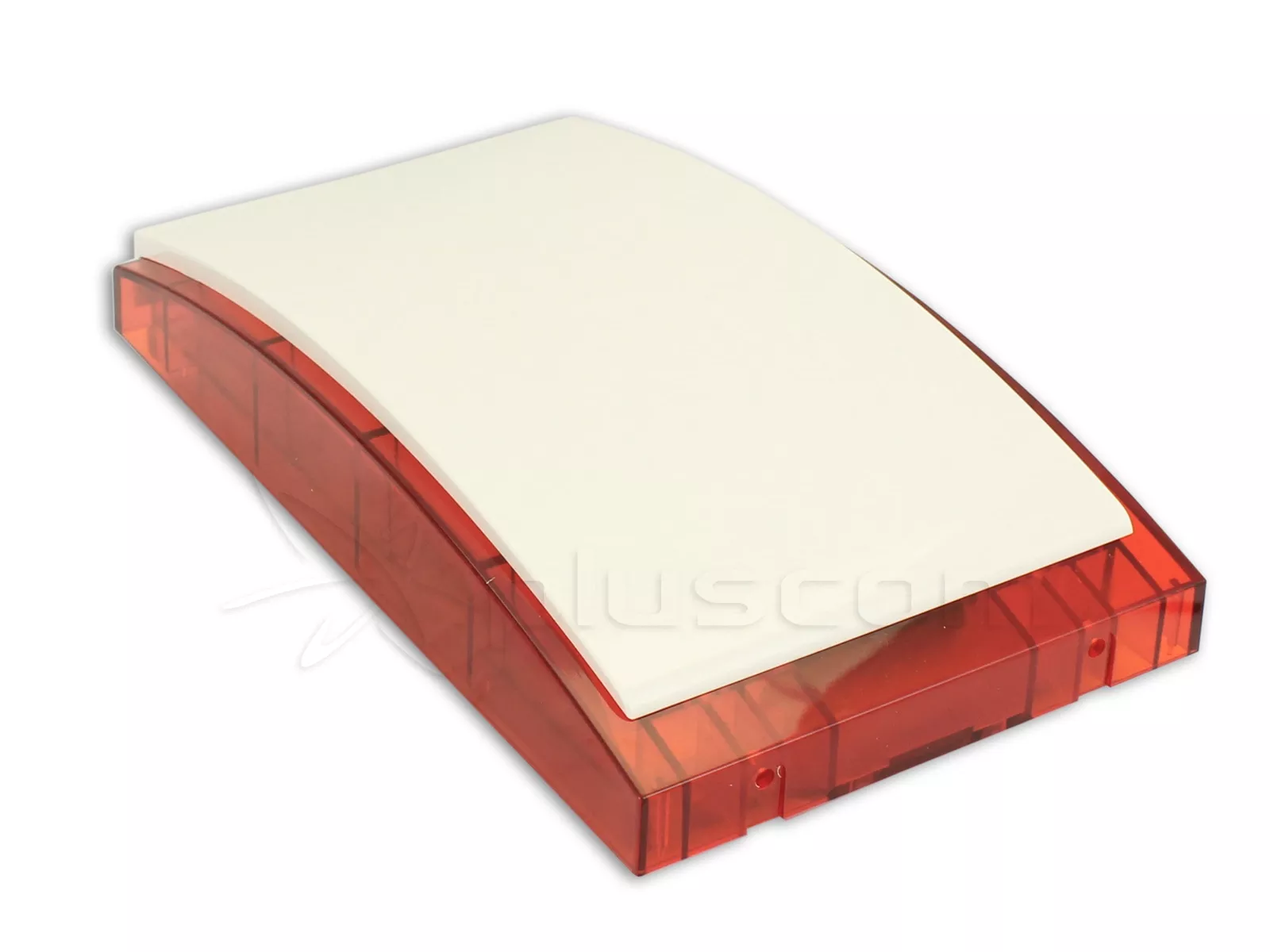

Satel SP-4004 R Sygnalizator akustyczno-optyczny zgodny z EN50131 Grade 2

Właściwości

• Sygnalizacja akustyczna generowana przy pomocy przetwornika piezoelektrycznego.
• Wybór jednego z czterech typów sygnalizacji dźwiękowej.
• Wybór poziomu głośności sygnalizacji akustycznej.
• Możliwość ograniczenia czasu trwania sygnalizacji akustycznej stosownie do lokalnych regulacji prawnych.
• Sygnalizacja optyczna realizowana przy pomocy diod LED.
• Możliwość wykorzystania dwóch diod LED w charakterze wskaźników i dostosowania ich funkcjonalności do potrzeb użytkownika.
• Możliwość pracy z akumulatorem stanowiącym awaryjne źródło zasilania.
• Układ elektroniki zabezpieczony przed wpływem warunków atmosferycznych.
• Ochrona sabotażowa przed otwarciem obudowy i przed oderwaniem od podłoża.
• Wewnętrzna osłona z blachy ocynkowanej.
• Obudowa z wysokoudarowego poliwęglanu, charakteryzująca się bardzo dużą wytrzymałością mechaniczną.

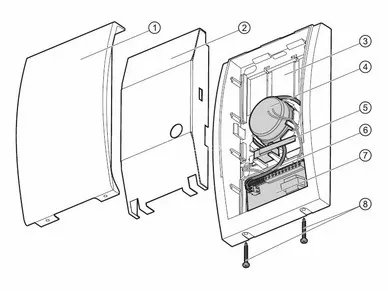

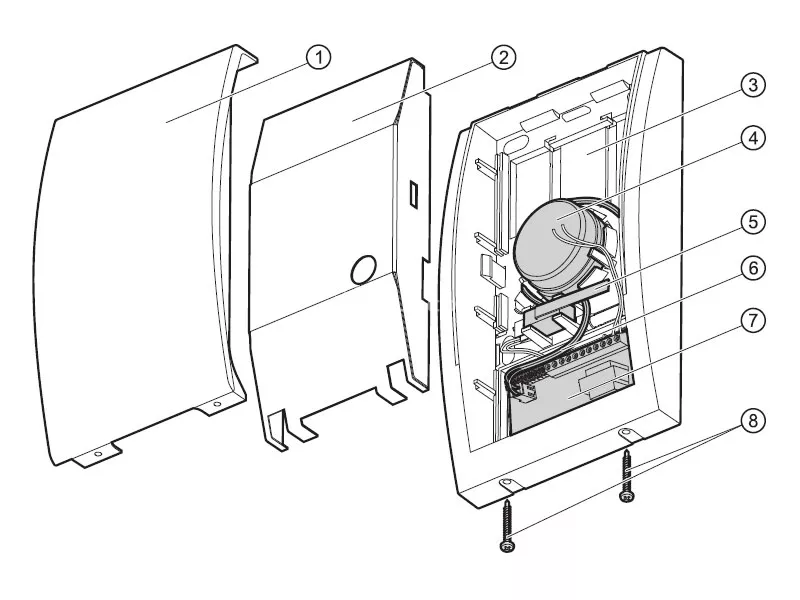

Obudowa sygnalizatora SATEL SP-4004 R

Objaśnienia do rysunku:

1. pokrywa obudowy.
2. wewnętrzna osłona metalowa.
3. podstawa obudowy.
4. przetwornik piezoelektryczny.
5. styk sabotażowy.
6. przewody do podłączenia akumulatora (czerwony +, czarny -).
7. moduł elektroniki.
8. wkręty blokujące pokrywę obudowy.

Zasilanie główne

Sygnalizator wymaga zasilania napięciem stałym 12 V ±15%.

Zasilanie awaryjne

W charakterze zasilania awaryjnego zastosować można akumulator kwasowo-ołowiowy 6 V / 1,2 Ah.

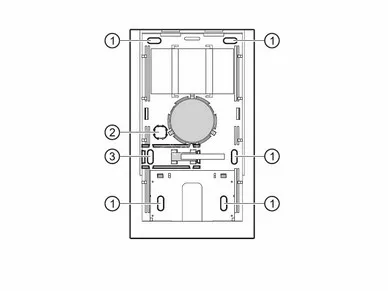

Schemat płytki SATEL SP-4004 R

Objaśnienie do rysunku:

1. otwór montażowy.
2. otwór na przewody.
3. otwór montażowy sabotażu
