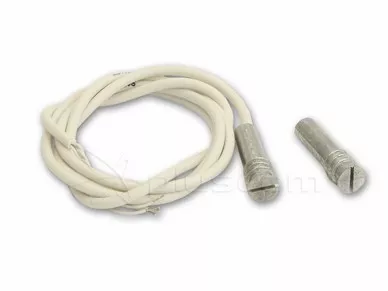

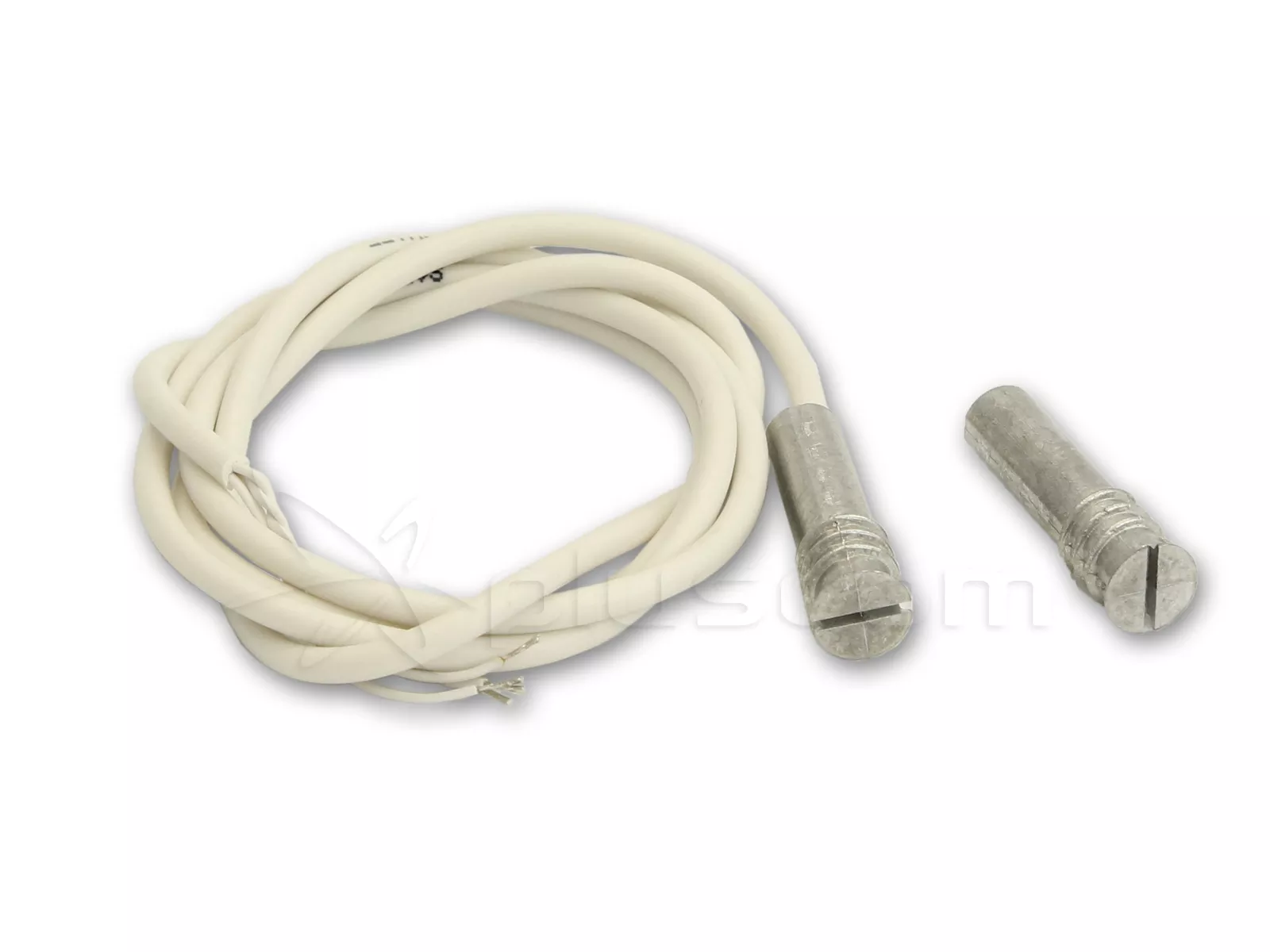

Satel S-3 Czujka magnetyczna (obudowa aluminiowa)

23.37 PLN
19.00 PLN netto

Producent: Satel
Kod produktu: #4171
  • Pętla sabotażowa
  • Odległość zamknięcia styków 15mm
  • Odległość otwarcia styków 24mm
  • Maksymalne napięcie/prąd 20V/0,02A

 Dostawa:
Wyślemy już jutro!
Planowane dostarczenie: 2018-07-23 Poniedziałek
Przesyłka kurierska
20.00 PLN 16.26 netto
Przesyłka kurierska pobranie
20.00 PLN 16.26 netto

Czujki magnetyczne składają się z dwóch elementów: czujnika magnetycznego (kontaktronu) i magnesu. Kontaktron umieszczony w pobliżu magnesu zamyka obwód elektryczny.

Każdy z elementów czujki został umieszczony w identycznej wodoszczelnej obudowie – część zawierająca kontaktron ma wyprowadzone przewody elektryczne.

Dwa przewody są podłączone do kontaktronu, a dwa (skręcone ze sobą) stanowią pętlę przeciwsabotażową.

S-3 przystosowana jest do montażu wpuszczonego.

Czujki magnetyczne mogą być stosowane wszędzie tam, gdzie występuje potrzeba kontroli stanu drzwi, okien lub innych elementów ruchomych np. w celu ochrony lub kontroli dostępu do określonych obiektów, pomieszczeń, urządzeń; w systemach automatyki itd.

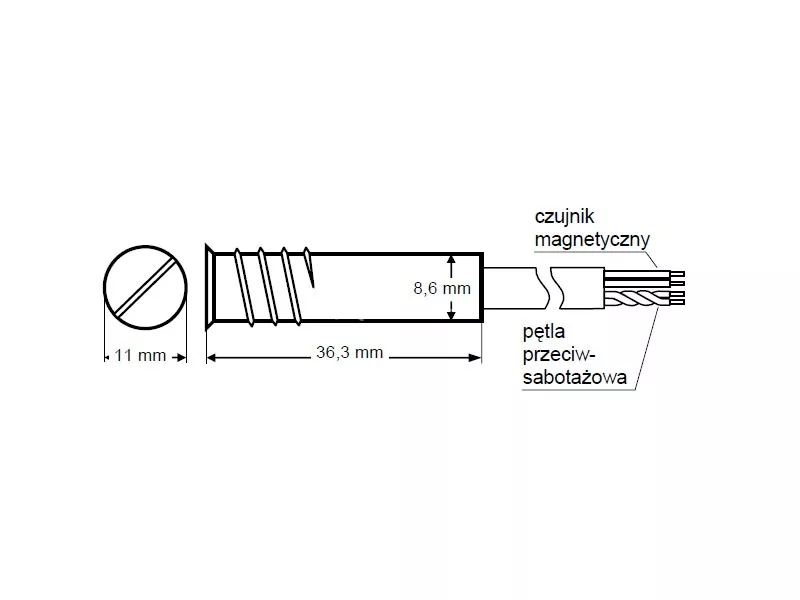

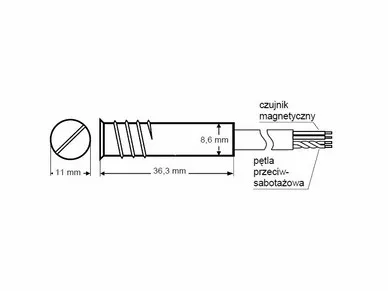

Kontaktron czujki S-3 w obudowie metalowej

Kontaktron czujki S-3 w obudowie metalowej

Montaż

Element czujki zawierający magnes należy montować na części ruchomej, natomiast kontaktron na nieruchomej części zabezpieczanych drzwi, okna itp. Czujki wpuszczane S-3 przeznaczone są do montażu czołowego w takich materiałach jak drewno lub plastik. Ścianki, w których czujka ma być mocowana, powinny mieć co najmniej 10 mm grubości, tak aby zapewnić montowanym elementom odpowiednią stabilność. Do wykonania otworów pod czujki S-3 należy użyć wiertła ø9 mm. Czujka S-3 posiada gwint i wymaga wkręcenia. Montowane elementy czujek można wzmocnić odpowiednim klejem. Magnes musi znaleźć się w zasięgu kontaktronu. Przesunięcie osi magnesu i kontaktronu w czujkach cylindrycznych nie powinno przekroczyć 12 mm dla S-3

Uwagi

W żadnym przypadku nie wolno skracać (przycinać) elementu zawierającego magnes.

Należy zachować szczególną ostrożność podczas montażu części czujki zawierającej kontaktron. Nie może ona być uderzana ani wbijana do otworu przy pomocy młotka, ponieważ zawiera wewnątrz delikatny element, który może ulec zniszczeniu.

Podczas wkręcania kontaktronu S-3 przewód ulega skręceniu, aby nie uległ on uszkodzeniu należy zapewnić odpowiedni zapas przewodu lub skręcić go przed montażem w przeciwnym kierunku tak, aby po zamontowaniu wyprostował się


Specyfikacja techniczna
Odległość otwarcia styków kontaktronu: 24mm
Oporność przejściowa: 0,15Ohm
