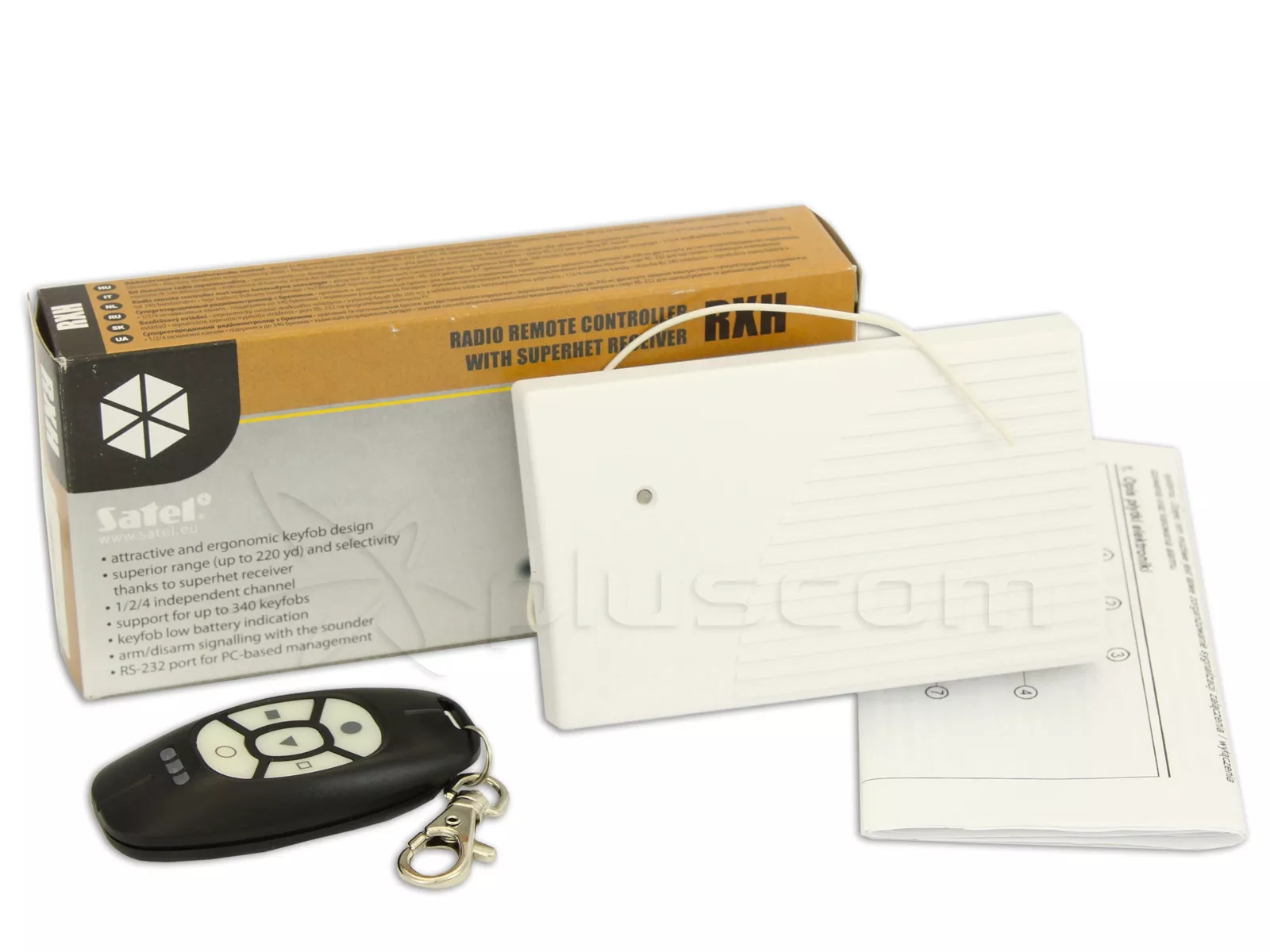

Satel RXH-1K Zestaw uniwersalnego sterownika radiowego

Sterownik radiowy RXH-1K umożliwia zdalne sterowanie urządzeniami elektrycznymi przy pomocy nadajników radiowych (pilotów).

Może współpracować maksymalnie z 40 pilotami.

Obsługuje wyłącznie piloty 433 MHz

Cechy

1. niezależny kanał z wyjściem przekaźnikowym
2. możliwość skonfigurowania wyjść w trybie monostabilnym (na czas) lub bistabilnym (włącz/wyłącz)
3. obsługa do 40 pilotów z możliwością zarządzania za pomocą komputera
4. sygnalizacja słabej baterii pilota
5. potwierdzanie załączania/wyłączania czuwania
6. zasięg do 200 m w terenie otwartym

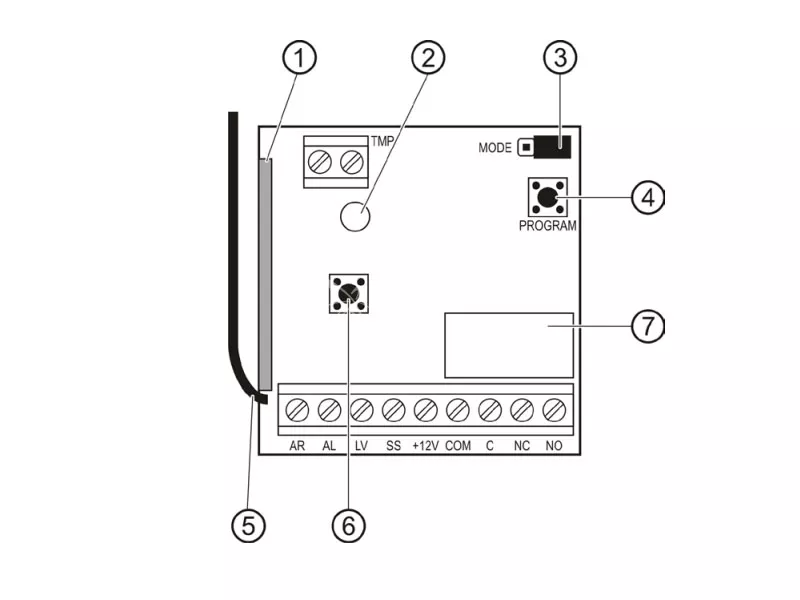

Schemat plytki sterownika SATEL RXH-1K

Objaśnienie do rysunku:

1. odbiornik heterodynowy o wysokiej czułości odporny na sygnały zakłócające;
2. dioda LED;
3. kołki do programowania trybu pracy przekaźnika;
4. przycisk programowania;
5. antena;
6. styk sabotażowy;
7. przekaźnik.

Montaż

Płytka elektroniki sterownika radiowego zawiera elementy elektroniczne wrażliwe na wyładowania elektrostatyczne. Dlatego przed montażem należy je rozładować, a w czasie montażu unikać dotykania elementów na płytce elektroniki.

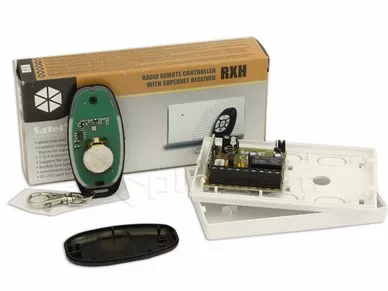

Sterownik radiowy RXH-1K oferowany jest w plastikowej obudowie. Przy jej zamykaniu należy zwrócić szczególną uwagę, aby nie wcisnąć kablami przycisku programowania.

Zaleca się używanie w pilotach baterii przewidzianych do użytkowania przez producenta. Konieczna jest okresowa kontrola stanu baterii (np. przez obserwację sposobu świecenia diody LED na płytce odbiornika podczas naciskania przycisku pilota) i w razie potrzeby wymiana zużytych baterii na nowe.
